Назначение

— предназначены для эксплуатации в вытяжных системах для перемещения воздуха с повышенной температурой;

— не допускается наличие липких, волокнистых и абразивных компонентов, в которых содержание пыли и других твердых примесей не должно превышать 0,1 г/м³;

— температурный диапазон перемещаемой среды варьируется от -30° С до +80° С с повышенной влажностью. По специальному заказу возможно исполнение, в котором температура перемещаемой среды составляет до +100° С;

— класс защиты IP 54.

Исполнение

— Общепромышленное

— Коррозионостойкое

— Взрывозащищенное

— Коррозионостойкое взрывозащищенное

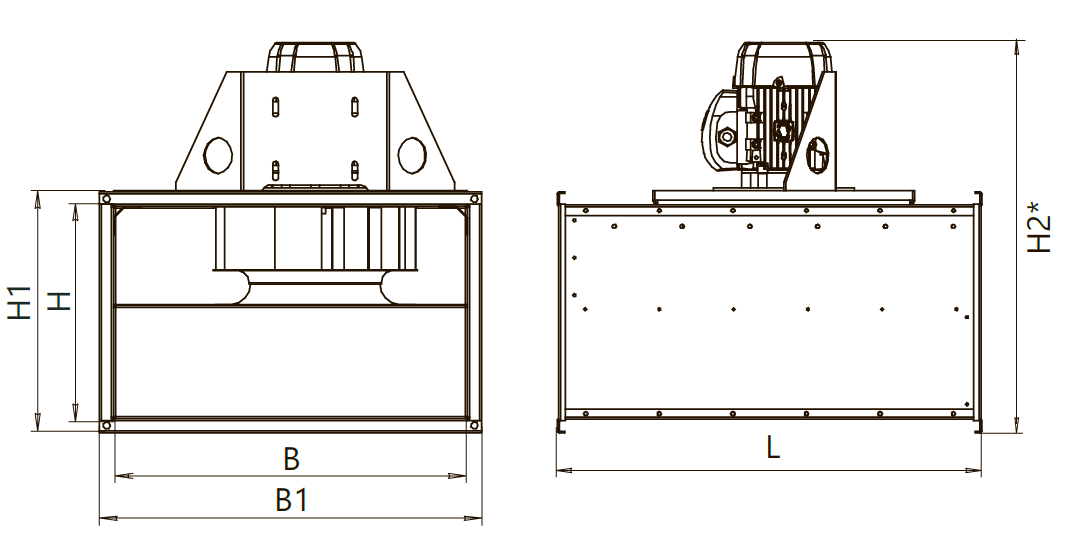

Конструкция

Корпус вентилятора выполнен из оцинкованной стали, для коррозионностойкого исполнения – из нержавеющей стали. По специальному заказу внешняя поверхность корпуса может быть выполнена с нанесением порошкового покрытия.

Рабочие колеса канальных вентиляторов с загнутыми назад лопатками выполнены из черной стали с покраской порошковой краской или нержавеющей стали. В вентиляторах взрывозащищенного исполнения рабочие колеса и входные коллекторы изготавливаются из материалов, не вызывающих искр при трении и соударении их друг с другом. Колеса проходят тщательную статическую и динамическую балансировку.

Электродвигатели асинхронные одно- и трехфазные, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации.
Размещение двигателя вне воздушного канала защищает его от воздействия нежелательных примесей воздушного потока (паров воды, жира и т.п.) и обеспечивает повышенную производительность вентилятора.

Для обеспечения корректной работы вентилятора рекомендуется устанавливать перед ним масложирозадерживающий фильтр, который должен проходить регулярную очистку или замену.

Вентиляторы Канал-КВАРК-ПНВ и Канал-КВАРК-ПНВК предназначены для перемещения газо-, паровоздушных взрывоопасных смесей категории II Gb c IIB T4 согласно ТР ТС 012/2011.

Вентиляторы не предназначены для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества могут нагреваться выше температуры самовоспламенения или находиться под избыточным давлением.

Климатическое исполнение

Вентиляторы Канал-КВАРК-ПН, Канал-КВАРК-ПНК, Канал-КВАРК-ПНВ и Канал-КВАРК-ПНВК стандартно изготавливаются в климатическом исполнении У3. Допускается размещение вентилятора в категории У2 при условии защиты вентилятора от атмосферных осадков и попадания прямых солнечных лучей. По специальному заказу возможно исполнение У1.

Маркировка

Пример:

Вентилятор канальный радиальный прямоугольный с назад загнутыми лопатками Канал-КВАРК; исполнение — взрывозащищенное коррозионостойкое; размер по прямоугольному присоединительному сечению 80х50; число полюсов электродвигателя — 4 (1500 оборотов); напряжение питания электродвигателя 380В:

Канал-КВАРК-ПНВК-80-50-45-4-380

Примечание:

Дополнительная комплектация заказывается отдельной строкой.

Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
