Назначение

— для компактных стационарных систем приточной и вытяжной вентиляции, а также для систем кондиционирования воздуха производственных, общественных и жилых зданий;

— позволяют значительно уменьшить габариты системы при одновременном сохранении рабочих параметров воздуха;

— конструкция обеспечивает удобство обслуживания и монтажа в условиях ограниченного пространства;

— для воздушных сред с допустимым содержанием пыли и твердых примесей не более 0,1 г/м³;

— не допускается наличие липких, волокнистых и абразивных компонентов, взрывоопасных примесей;

— температурный диапазон среды перемещаемого воздуха от -30° С до +40° С;

— класс защиты IP 54.

Конструкция

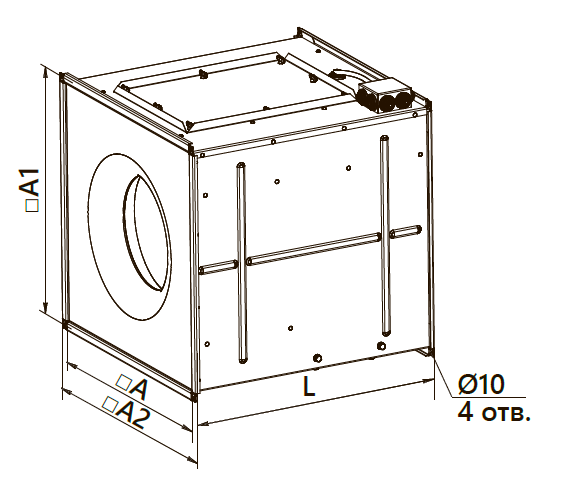

Квадратный корпус вентилятора Канал-КВАРК выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии.

РАБОЧЕЕ КОЛЕСО устанавливается внутри корпуса с назад загнутыми лопатками и проходит тщательную статическую и динамическую балансировку.

ЭЛЕКТРОДВИГАТЕЛЬ. Вентиляторы комплектуются асинхронными одно- или трехфазными электродвигателями, позволяющими регулировать частоту вращения рабочего колеса с помощью частотных преобразователей. По дополнительному запросу вентилятор может комплектоваться однофазными электродвигателями мощностью более 1,5 кВт. Монтаж вентиляторов может осуществляться в любом пространственном положении с сохранением работоспособности.

Маркировка

Пример:

Вентилятор канальный радиальный квадратный Канал-КВАРК; размер по квадратному присоединительному сечению 45х45; число полюсов электродвигателя — 2 (3000 оборотов); напряжение питания электродвигателя 380В:

Канал-КВАРК-45-45-2-380

Маркировка

Пример:

Вентилятор канальный радиальный квадратный Канал-КВАРК; взрывозащищенного исполнения; размер по квадратному присоединительному сечению 45х45; число полюсов электродвигателя — 2 (3000 оборотов); напряжение питания электродвигателя 380В:

Канал-КВАРК-В-45-45-2-380

*Исполнение “В” только для указанной группы вентиляторов с напряжением электродвигателя 380 В. Для двигателей 220 В — исполнение “В” — не существует.

Примечание:

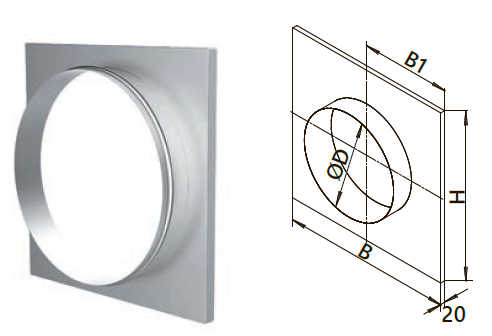

Дополнительная комплектация заказывается отдельной строкой.

Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
