Назначение

Клапан ВЕРТУН — универсальный обратный клапан, предназначенный для автоматического перекрытия сечения воздуховода с целью исключения свободного перетекания воздуха в вентиляционных системах при недействующем вентиляторе.

Клапаны ВЕРТУН (-ВЕКС) являются клапанами гравитационного действия: лопатки данных клапанов открываются при воздействии потока воздуха и автоматически принимают закрытое положение при прекращении подачи воздуха.

Конструкция

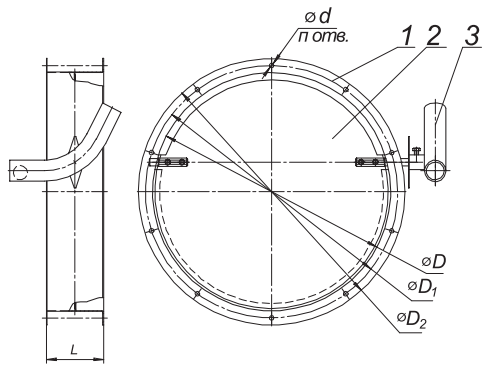

Обратные клапаны ВЕРТУН состоят: прямоугольные — из четырехстенного коробчатого корпуса и простых листовых створок, выполненных из оцинковонной стали, круглые — из целькатного круглого корпуса и простой листовой створки также выполненных из оцинковонной стали.

Основным отличием от других равнозначных типопредставителей клапанов ВЕРТУН является усиленный корпус, позволяющий выдерживать кратковременные силовые нагрузки и дополнительно защищенный от возможных перекосов при их монтаже. На боковой поверхности имеется настраиваемый противовес для обеспечения возможности регулировки клапана при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации.

На боковой поверхности имеется настраиваемый противовес для обеспечения возможности регулировки клапана при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации.

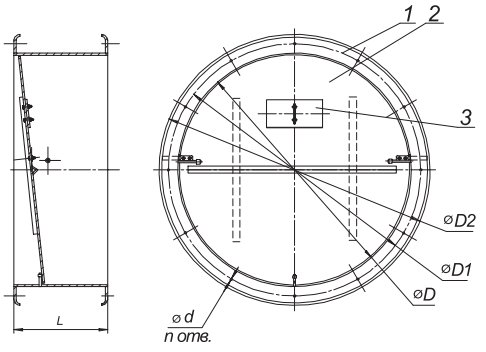

Клапан ВЕРТУН-ВЕКС имеет конструктивные отличия от стандартных исполнений клапана ВЕРТУН. Так, в конструкции обратного клапана ВЕРТУН-ВЕКС предусмотрено отсутствие подвижных частей с наружной стороны клапана, что позволяет устанавливать этот клапан в вентиляционную шахту с заделкой. Т.е. внешний габарит ВЕРТУН-ВЕКС значительно меньше клапанов ВЕРТУН имеющих противовес, установленный снаружи (у ВЕРТУН-ВЕКС – противовес устанавливается непосредственно на створку внутри клапана). Это обстоятельство, однако, накладывает ограничение на требования к пространственной ориентации: клапан ВЕРТУН-ВЕКС в отличие от клапанов ВЕРТУН может использоваться только на вертикальных участках вентиляционных шахт и воздуховодов при горизонтальном положении лопатки в закрытом состоянии.

Технические характеристики

Маркировка

Пример:

клапан ВЕРТУН; диаметром 560 мм; общепромышленного исполнения:

ВЕРТУН-560-Н

Примечание:

• Специальные требования к клапану ВЕРТУН указываются дополнительно и должны быть согласованы с изготовителем.
