Назначение
2300-125000 м3/час
— рабочее колесо с назад загнутыми лопатками;
— сварная станина с покрытием порошковой краской; кожух из оцинкованной стали;
— «факельный выброс» удаляемого дыма.
Низкий уровень энергопотребления.
Комплектация двухскоростными асинхронными двигателями (при заказе).
Возможность плотной установки нескольких вентиляторов на кровле.
Полная защита от атмосферных осадков.
Максимальная приземистость конструкции.
Исключительная аэродинамическая нагруженность рабочих колес исполнения Б.
Возможен вариант взрывозащищенного исполнения.
Маркировка
Пример:
Вентилятор крышный радиальный ВКРН-Ф с назад загнутыми лопатками с факельным выходом воздуха; индекс аэродинамической мощности — А; диаметр рабочего колеса 3,15 дм; взрывозащищенного исполнения; дымоудаление с температурой перемещаемой среды 400 °С; порядковый номер модификации 01; климатическое исполнения У1:
ВКРН-АФ-3,15ВДУ400-01-У1
| Тип вентилятора | ВКРН-Ф |
| Индекс аэродинамической мощности | А, Б или В |
| Вариант направления выхода воздуха | Ф — факельный выход воздуха вверх |
| Номер вентилятора | Диаметр рабочего колеса в дм |
| Вариант исполнения | В — взрывозащищенный |
| Код назначения | ДУ |
| Максимальная температура перемещаемой среды | 400 |
| Порядковый номер модификации | 00, 01, 02 |
| Климатическое исполение | У1 |
Примечание:
Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
Технические характеристики

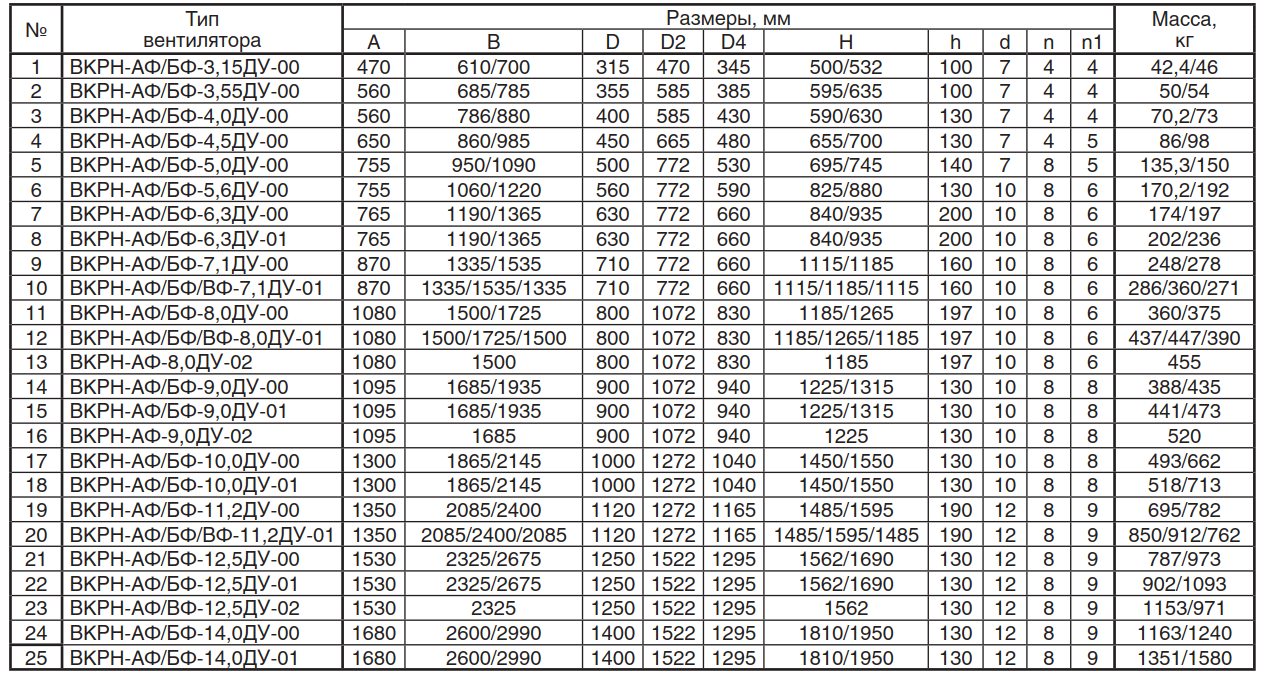

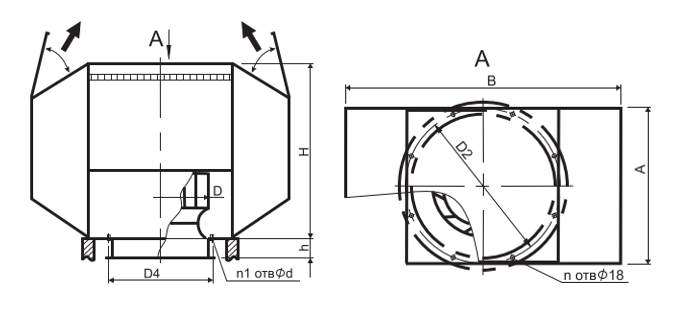

Габаритные размеры
Сводная диаграмма характеристик

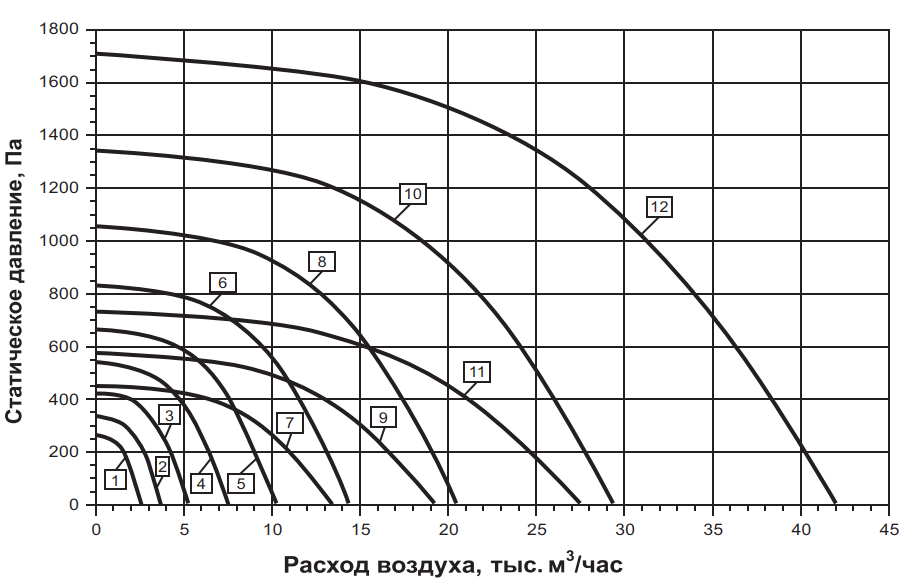

2300-4000 м3/час
|
№
|
Наименование
вентилятора |
Электродвигатель | ||
| Тип | Частота вращения, об/мин |
Мощность, Nу, кВт | ||
| 1 | ВКРН-АФ-3,15ДУ-00 | АИР56В4 | 1450 | 0,18 |
| 2 | ВКРН-АФ-3,55ДУ-00 | АИР63В4 | 1450 | 0,37 |
| 3 | ВКРН-АФ-4,0ДУ-00 | АИР71А4 | 1450 | 0,55 |
| 4 | ВКРН-АФ-4,5ДУ-00 | АИР80А4 | 1450 | 1,1 |
| 5 | ВКРН-АФ-5,0ДУ-00 | АИР80В4 | 1450 | 1,5 |
| 6 | ВКРН-АФ-5,6ДУ-00 | АИР100S4 | 1450 | 3 |
| 7 | ВКРН-АФ-6,3ДУ-00 | АИР90L6 | 950 | 1,5 |
| 8 | ВКРН-АФ-6,3ДУ-01 | АИР112М4 | 1450 | 5,5 |
| 9 | ВКРН-АФ-7,1ДУ-00 | АИР112МА6 | 950 | 3 |
| 10 | ВКРН-АФ-7,1ДУ-01 | АИР132М4 | 1450 | 11 |
| 11 | ВКРН-АФ-8,0ДУ-00 | АИР132S6 | 950 | 5,5 |
|
12
|
ВКРН-АФ-8,0ДУ-01 | АИР160S4 | 1450 | 15 |
| ВКРН-АФ-8,0ДУ-02 | АИР160М4 | 1450 | 18,5 | |

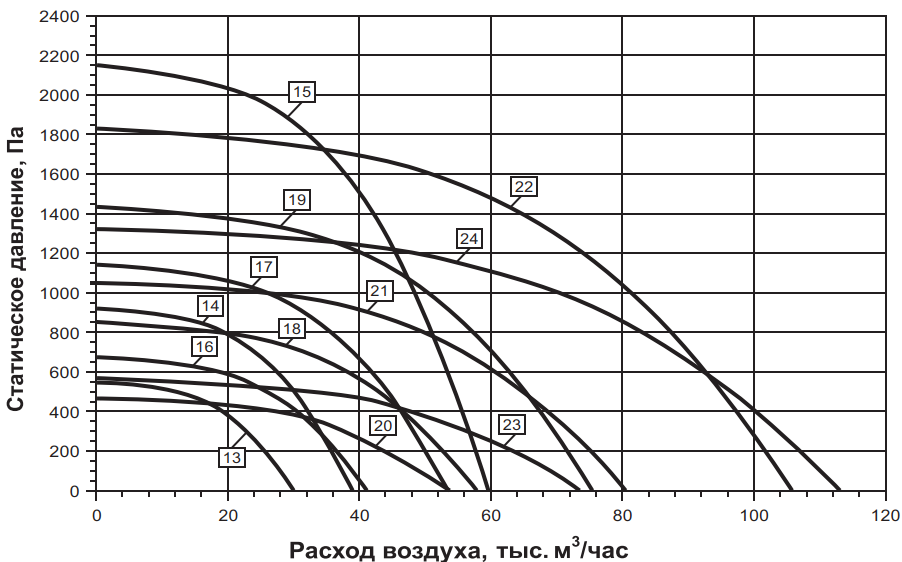

2300-108000 м3/час
|
№
|
Наименование
вентилятора |
Электродвигатель | ||
| Тип | Частота вращения, об/мин |
Мощность, Nу, кВт | ||
| 13 | ВКРН-АФ-9,0ДУ-00 | АИР132S8 | 730 | 4 |
| 14 | ВКРН-АФ-9,0ДУ-01 | АИР160S6 | 950 | 11 |
| 15 | ВКРН-АФ-9,0ДУ-02 | АИР180М4 | 1450 | 30 |
| 16 | ВКРН-АФ-10,0ДУ-00 | АИР132М8 | 730 | 5,5 |
| 17 | ВКРН-АФ-10,0ДУ-01 | АИР160М6 | 950 | 15 |
| 18 | ВКРН-АФ-11,2ДУ-00 | АИР160М8 | 730 | 11 |
| 19 | ВКРН-АФ-11,2ДУ-01 | АИР200L6 | 950 | 30 |
| 20 | ВКРН-АФ-12,5ДУ-00 | АИР160М12 | 485 | 5,5 |
| 21 | ВКРН-АФ-12,5ДУ-01 | АИР200М8 | 730 | 18,5 |
| 22 | ВКРН-АФ-12,5ДУ-02 | АИР250S6 | 960 | 45 |
| 23 | ВКРН-АФ-14,0ДУ-00 | АИР180МВ12 | 475 | 9 |
| 24 | ВКРН-АФ-14,0ДУ-01 | АИР250S8 | 730 | 37 |

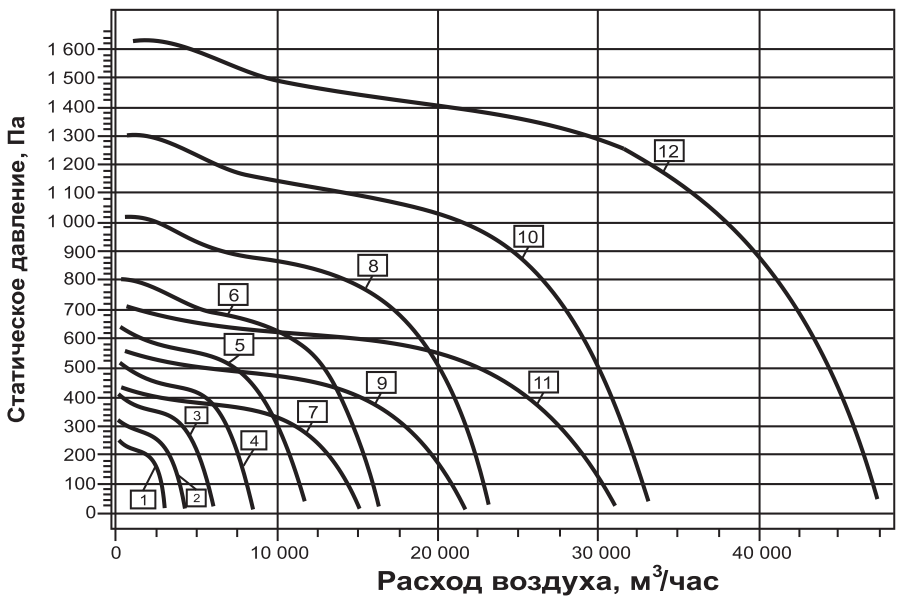

2600-47000 м3/час
|
№
|
Наименование
вентилятора |
Электродвигатель | ||
| Тип | Частота вращения, об/мин |
Мощность, Nу, кВт | ||
| 1 | ВКРН-БФ-3,15ДУ-00 | АИР63А4 | 1450 | 0,25 |
| 2 | ВКРН-БФ-3,55ДУ-00 | АИР71А4 | 1450 | 0,55 |
| 3 | ВКРН-БФ-4,0ДУ-00 | АИР71В4 | 1450 | 0,75 |
| 4 | ВКРН-БФ-4,5ДУ-00 | АИР80В4 | 1450 | 1,5 |
| 5 | ВКРН-БФ-5,0ДУ-00 | АИР90L4 | 1450 | 2,2 |
| 6 | ВКРН-БФ-5,6ДУ-00 | АИР100L4 | 1450 | 4 |
| 7 | ВКРН-БФ-6,3ДУ-00 | АИР100L6 | 950 | 2,2 |
| 8 | ВКРН-БФ-6,3ДУ-01 | АИР132S4 | 1450 | 7,5 |
| 9 | ВКРН-БФ-7,1ДУ-00 | АИР112МВ6 | 950 | 4 |
| 10 | ВКРН-БФ-7,1ДУ-01 | АИР160S4 | 1450 | 15 |
| 11 | ВКРН-БФ-8,0ДУ-00 | АИР132М6 | 950 | 7,5 |
| 12 | ВКРН-БФ-8,0ДУ-01 | АИР180S4 | 1450 | 22 |

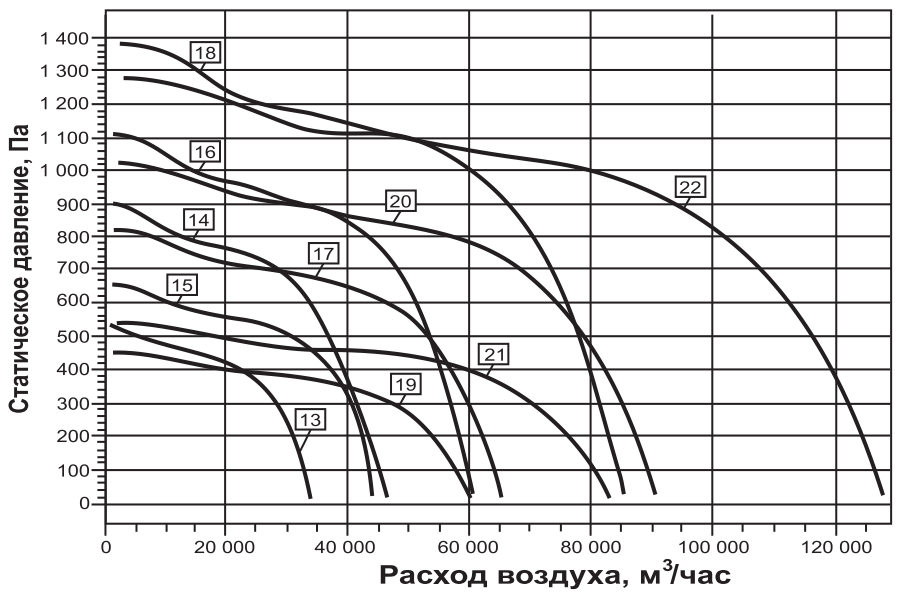

2600-125000 м3/час
|
№
|
Наименование
вентилятора |
Электродвигатель | ||
| Тип | Частота вращения, об/мин |
Мощность, Nу, кВт | ||
| 13 | ВКРН-БФ-9,0ДУ-00 | АИР132М8 | 730 | 5,5 |
| 14 | ВКРН-БФ-9,0ДУ-01 | АИР160S6 | 950 | 11 |
| 15 | ВКРН-БФ-10,0ДУ-00 | АИР160S8 | 730 | 7,5 |
| 16 | ВКРН-БФ-10,0ДУ-01 | АИР180М6 | 950 | 18,5 |
| 17 | ВКРН-БФ-11,2ДУ-00 | АИР180М8 | 730 | 15 |
| 18 | ВКРН-БФ-11,2ДУ-01 | АИР225М6 | 485 | 37 |
| 19 | ВКРН-БФ-12,5ДУ-00 | А180МВ12 | 485 | 9 |
| 20 | ВКРН-БФ-12,5ДУ-01 | АИР225М8 | 730 | 30 |
| 21 | ВКРН-БФ-14,0ДУ-00 | A200LA12 | 475 | 13 |
| 22 | ВКРН-БФ-14,0ДУ-01 | АИР250М8 | 730 | 45 |

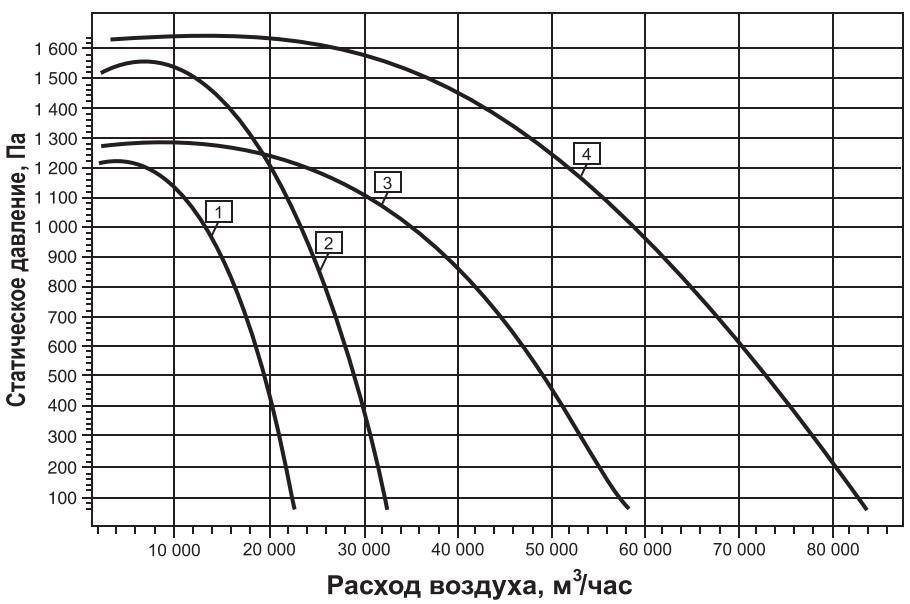

1800-80000 м3/час
|
№
|
Наименование
вентилятора |
Электродвигатель | ||
| Тип | Частота вращения, об/мин |
Мощность, Nу, кВт | ||
| 1 | ВКРН-ВФ-7,1ДУ-00 | АИР132S4 | 1450 | 7,5 |
|
2
|
ВКРН-ВФ-8,0ДУ-00 | АИР132М4 | 1450 | 11 |
| ВКРН-ВФ-8,0ДУ-01 | АИР160S4 | 1450 | 15 | |
| 3 | ВКРН-ВФ-11,2ДУ-00 | АИР180М6 | 950 | 18,5 |
| 4 | ВКРН-ВФ-12,5ДУ-00 | АИР200L6 | 950 | 30 |
Примечание:
Частота вращение — величина справочная.
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
