Назначение
Вентилятор ВЕНК ДУ предназначен для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400 °С в течение 120 минут и до 600°С в течение 90 минут согласно СП 7.13130.
Крышные вентиляторы ВЕНК ДУ имеют два исполнения:
— ВЕНК-С ДУ – выброс потока в две стороны;
— ВЕНК-В ДУ – выброс потока вверх.
В вентиляторах применена новая аэродинамическая схема с колесом назад загнутыми лопатками, обладающим высоким КПД (до 74%).
ВЕНК-С имеет защитные жалюзийные решетки для защиты от осадков и направления потока в стороны.
ВЕНК-В имеет откидные гравитационные клапаны, направляющие поток вверх, а также максимально защищают от проникновения осадков внутрь вентилятора.
*Для установки на кровле разработана серия монтажных стаканов СКМ и дренажных поддонов ПДМ, что позволяет без сложных конструкций установить вентилятор ВЕНК на кровле.
Маркировка
Пример:
Вентилятор крышный дымоудаления ВЕНК-С с выбросом потока в стороны; диаметр рабочего колеса в 5,0 дм (номер вентилятора); специального исполнения — взрывозащищенный коррозионностойкий; температура перемещаемой среды 600 °С; число полюсов — 4 (1500 оборотов); порядковый номер модификации 00; климатическое исполнения У1:
ВЕНК-С-5,0ВКР-ДУ600-4-00-У1-С
|
Тип вентилятора
|
ВЕНК-С — выброс потока в стороны |
| ВЕНК-В — выброс потока вверх | |
| Номер вентилятора | Диаметр проходного сечения вентилятора в дм |
| Вариант исполнения | В — Взрывозащищенный |
| Вариант специсполнения | КР — коррозионностойкий |
| Температура перемещаемой среды | 400 или 600 °С |
| Количество полюсов электродвигателя | 2, 4, 6 |
| Порядковый номер модификации | 00, 01, 02 ….. |
| Климатическое исполение | У1 |
| Сейсмостойкое исполнение | С |
Примечание:
Дополнительная комплектация заказывается отдельной строкой.
Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
Технические характеристики
Габаритные размеры

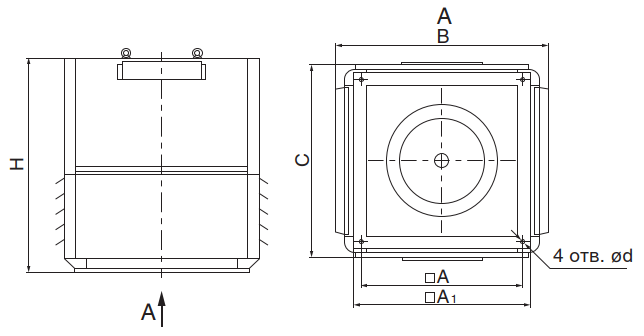

Габаритные и присоединительные размеры вентиляторов ВЕНК-С-ДУ

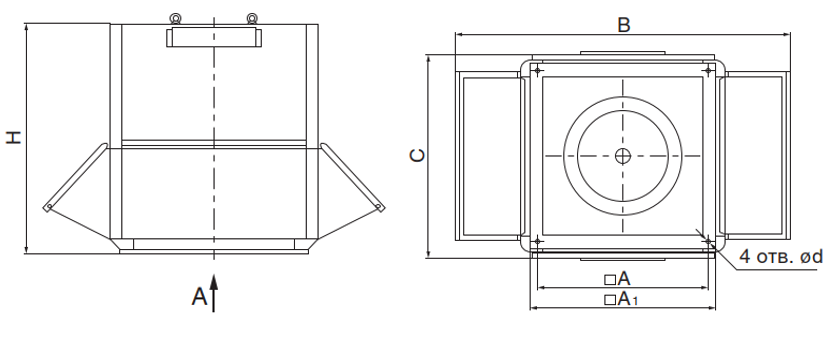

Габаритные и присоединительные размеры вентиляторов ВЕНК-В-ДУ
|
Тип вентилятора
|
Размеры, мм | |||||
| А | А1 | В | С | Н | d | |
| ВЕНК-С(В)-3,15 | 405 | 460 | 564(820) | 485 | 584 | 12 |
| ВЕНК-С(В)-3,55 | 445 | 500 | 610(896) | 531 | 647 | 12 |
| ВЕНК-С(В)-4,0 | 490 | 545 | 661(980) | 582 | 753 | 12 |
| ВЕНК-С(В)-4,5 | 550 | 590 | 749(1110) | 697 | 819 | 12 |
| ВЕНК-С(В)-5,0 | 610 | 665 | 813(1210) | 724 | 767 | 14 |
| ВЕНК-С(В)-5,6 | 670 | 725 | 878(1315) | 789 | 869 | 14 |
| ВЕНК-С(В)-6,3 | 740 | 802 | 982(1452) | 903 | 1012 | 14 |
| ВЕНК-С(В)-7,1 | 820 | 875 | 1070(1640) | 1003 | 1095 | 14 |
| ВЕНК-С(В)-8,0 | 896 | 958 | 1175(1810) | 1110 | 1340 | 18 |
| ВЕНК-С(В)-9,0 | 1002 | 1055 | 1290(1990) | 1234 | 1475 | 18 |
| ВЕНК-С(В)-10,0 | 1102 | 1155 | 1420(2185) | 1365 | 1464 | 18 |
| ВЕНК-С(В)-11,2 | 1230 | 1295 | 1550(2495) | 1420 | 1730 | 18 |
| ВЕНК-С(В)-12,5 | 1360 | 1425 | 1690(2640) | 1634 | 1770 | 18 |

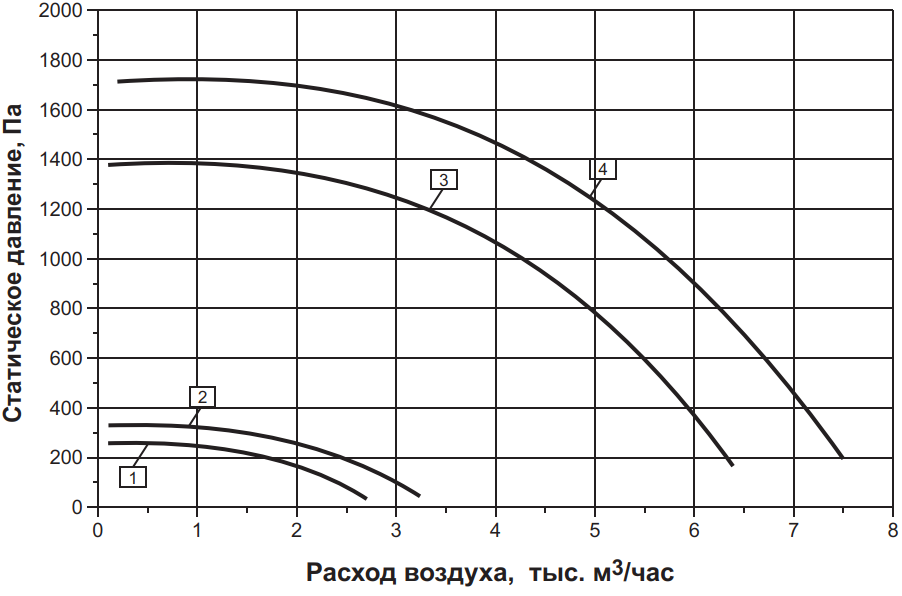

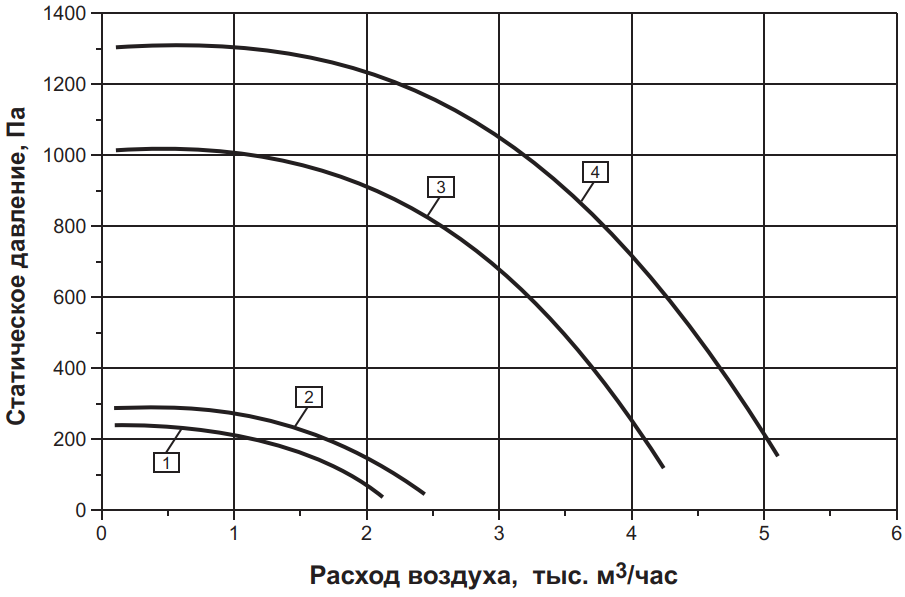

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-3,15
500-5300 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-3,15ДУ-4-00 | 56А4 | 1300 | 0,12 | 42(47) |
| 2 | ВЕНК-С(В)-3,15ДУ-4-01 | 56A4 | 1300 | 0,12 | 43(48) |
| 3 | ВЕНК-С(В)-3,15ДУ-2-02 | 71A2 | 2830 | 0,75 | 47(52) |
| 4 | ВЕНК-С(В)-3,15ДУ-2-03 | 71B2 | 2830 | 1,1 | 49(54) |

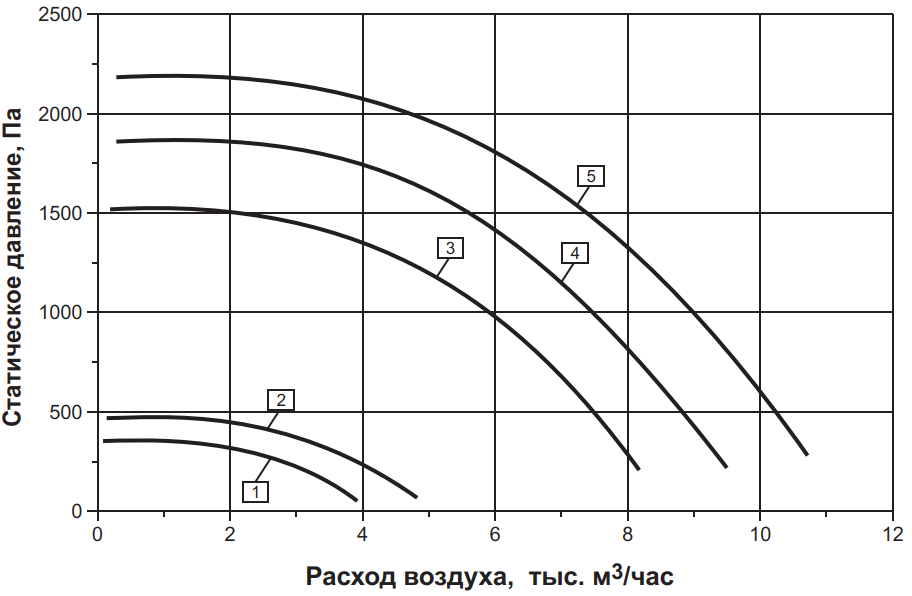

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-3,55
500-7800 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-3,55ДУ-4-00 | 56А4 | 1300 | 0,12 | 48(53) |
| 2 | ВЕНК-С(В)-3,55ДУ-4-01 | 56В4 | 1300 | 0,18 | 49(44) |
| 3 | ВЕНК-С(В)-3,55ДУ-2-02 | 80A2 | 2840 | 1,5 | 58(63) |
| 4 | ВЕНК-С(В)-3,55ДУ-2-03 | 80B2 | 2840 | 2,2 | 62(67) |

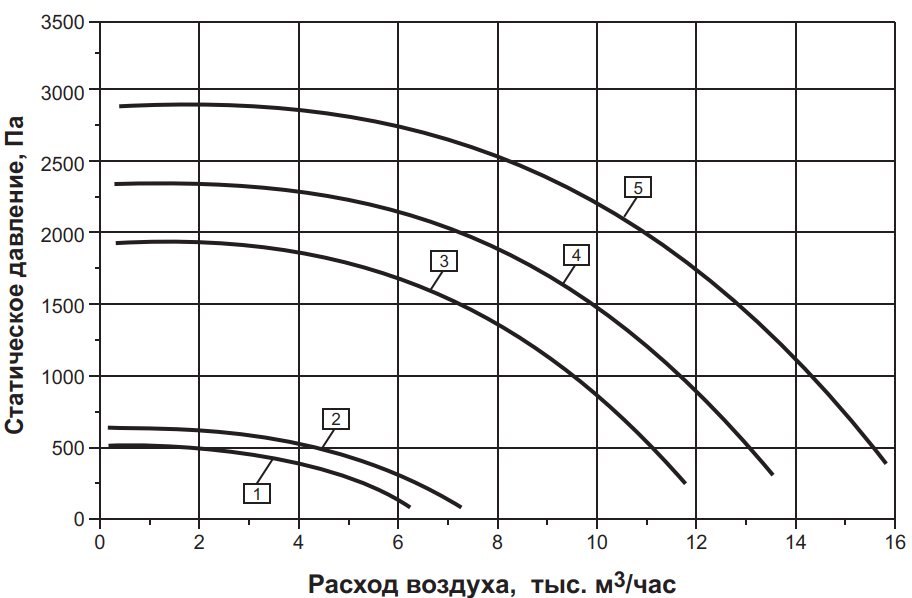

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-4,0
500-11200 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-4,0ДУ-4-00 | 63A4 | 1390 | 0,25 | 60(65) |
| 2 | ВЕНК-С(В)-4,0ДУ-4-01 | 63B4 | 1390 | 0,37 | 61(66) |
| 3 | ВЕНК-С(В)-4,0ДУ-2-02 | 80B2 | 2840 | 2,2 | 70(75) |
| 4 | ВЕНК-С(В)-4,0ДУ-2-03 | 90L2 | 2850 | 3 | 74(79) |
| 5 | ВЕНК-С(В)-4,0ДУ-2-04 | 100S2 | 2850 | 4 | 82(88) |
Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-4,5
500-16600 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-4,5ДУ-4-00 | 71A4 | 1390 | 0,55 | 75(81) |
| 2 | ВЕНК-С(В)-4,5ДУ-4-01 | 71B4 | 1400 | 0,75 | 76(82) |
| 3 | ВЕНК-С(В)-4,5ДУ-2-02 | 100S2 | 2850 | 4 | 95(101) |
| 4 | ВЕНК-С(В)-4,5ДУ-2-03 | 100L2 | 2890 | 5,5 | 100(106) |
| 5 | ВЕНК-С(В)-4,5ДУ-2-04 | 112M2 | 2890 | 7,5 | 109(115) |

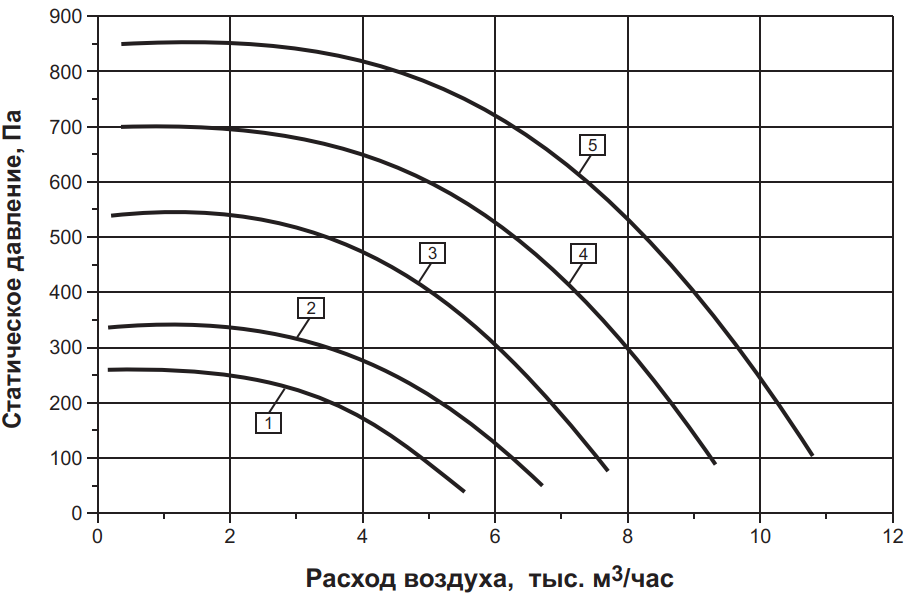

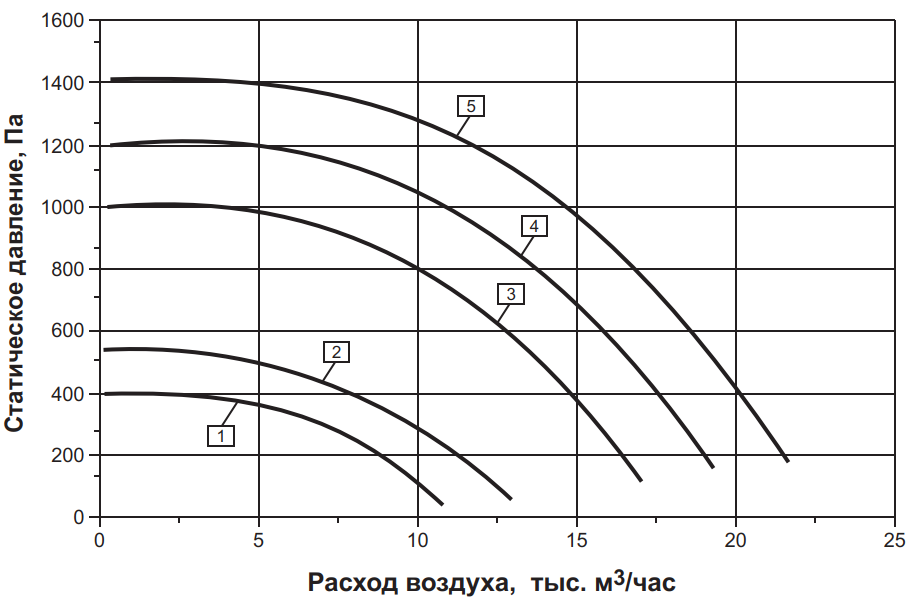

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-5,0
500-11300 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-5,0ДУ-6-00 | 63B6 | 900 | 0,25 | 84(90) |
| 2 | ВЕНК-С(В)-5,0ДУ-6-01 | 71A6 | 910 | 0,37 | 85(91) |
| 3 | ВЕНК-С(В)-5,0ДУ-4-02 | 71B4 | 1400 | 0,75 | 86(92) |
| 4 | ВЕНК-С(В)-5,0ДУ-4-03 | 80A4 | 1400 | 1,1 | 90(96) |
| 5 | ВЕНК-С(В)-5,0ДУ-4-04 | 80B4 | 1410 | 1,5 | 92(98) |

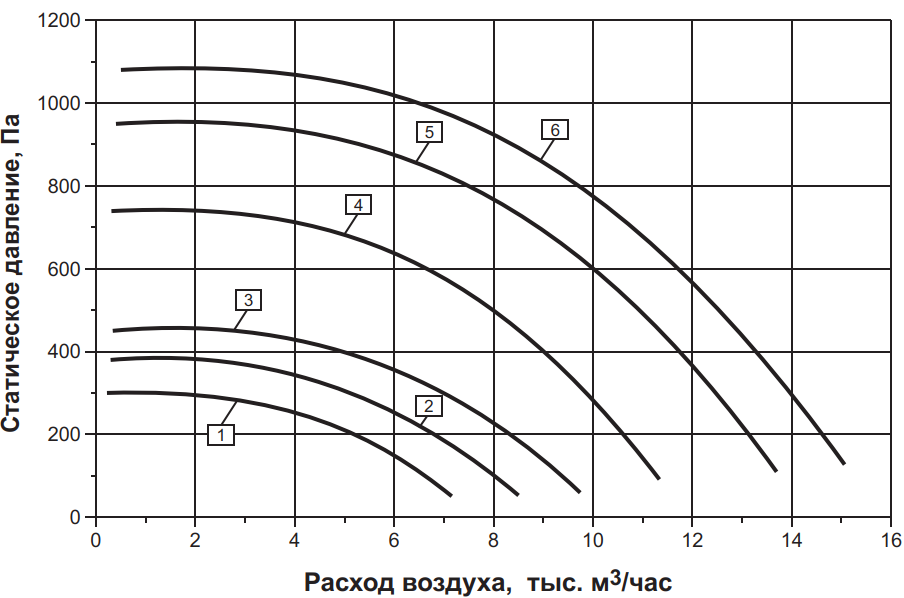

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-5,6
500-15800 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-5,6ДУ-6-00 | 71A6 | 910 | 0,37 | 114(120) |
| 2 | ВЕНК-С(В)-5,6ДУ-6-01 | 71B6 | 910 | 0,55 | 115(121) |
| 3 | ВЕНК-С(В)-5,6ДУ-6-02 | 80A6 | 910 | 0,75 | 118(124) |
| 4 | ВЕНК-С(В)-5,6ДУ-4-03 | 80B4 | 1410 | 1,5 | 121(127) |
| 5 | ВЕНК-С(В)-5,6ДУ-4-04 | 90L4 | 1410 | 2,2 | 136(142) |
| 6 | ВЕНК-С(В)-5,6ДУ-4-05 | 100S4 | 1410 | 3 | 137(143) |

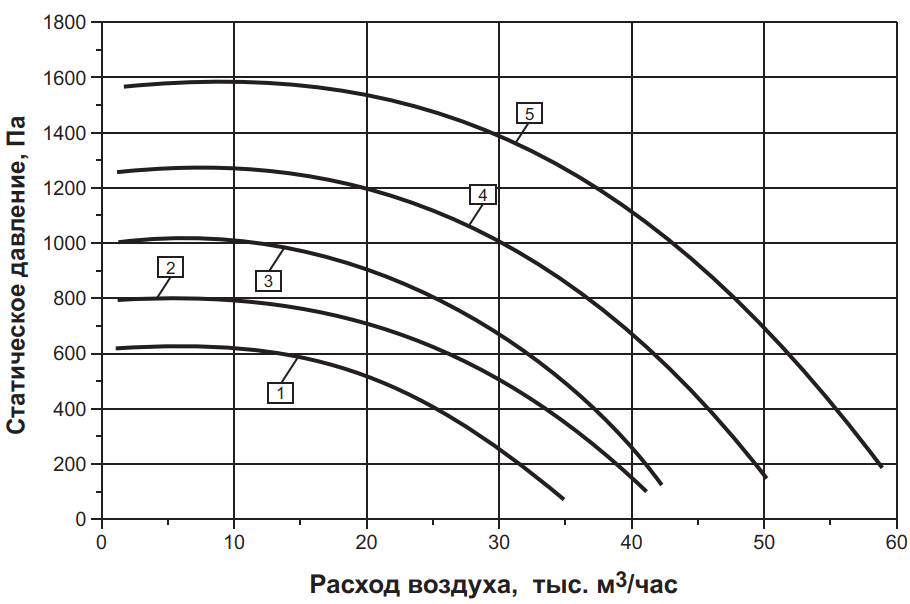

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-6,3
1000-22700 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-6,3ДУ-6-00 | 80A6 | 910 | 0,75 | 147(157) |
| 2 | ВЕНК-С(В)-6,3ДУ-6-01 | 80В6 | 910 | 1,1 | 151(161) |
| 3 | ВЕНК-С(В)-6,3ДУ-4-02 | 100S4 | 1410 | 3 | 155(164) |
| 4 | ВЕНК-С(В)-6,3ДУ-4-03 | 100L4 | 1440 | 4 | 172(182) |
| 5 | ВЕНК-С(В)-6,3ДУ-4-04 | 112M4 | 1440 | 5,5 | 181(191) |
Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-7,1
1000-32100 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-7,1ДУ-6-00 | 80В6 | 910 | 1,1 | 195(207) |
| 2 | ВЕНК-С(В)-7,1ДУ-6-01 | 90L6 | 920 | 1,5 | 199(211) |
| 3 | ВЕНК-С(В)-7,1ДУ-6-02 | 100L6 | 920 | 2,2 | 207(219) |
| 4 | ВЕНК-С(В)-7,1ДУ-4-03 | 112M4 | 1440 | 5,5 | 218(240) |
| 5 | ВЕНК-С(В)-7,1ДУ-4-04 | 132S4 | 1440 | 7,5 | 250(262) |
| 6 | ВЕНК-С(В)-7,1ДУ-4-05 | 132M4 | 1460 | 11 | 263(275) |

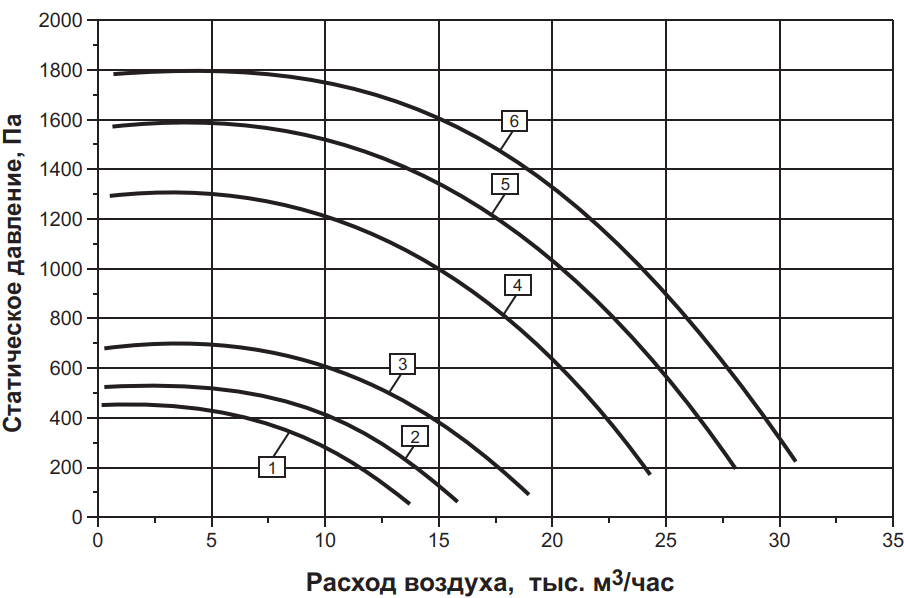

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-8,0
2000-44300 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-8,0ДУ-6-00 | 100L6 | 920 | 2,2 | 273(281) |
| 2 | ВЕНК-С(В)-8,0ДУ-6-01 | 112MA6 | 940 | 3 | 283(292) |
| 3 | ВЕНК-С(В)-8,0ДУ-6-02 | 112MB6 | 940 | 4 | 295(309) |
| 4 | ВЕНК-С(В)-8,0ДУ-4-03 | 132M4 | 1460 | 11 | 321(329) |
| 5 | ВЕНК-С(В)-8,0ДУ-4-04 | 132M4 | 1460 | 11 | 323(331) |
| 6 | ВЕНК-С(В)-8,0ДУ-4-05 | 160S4 | 1460 | 15 | 370(378) |

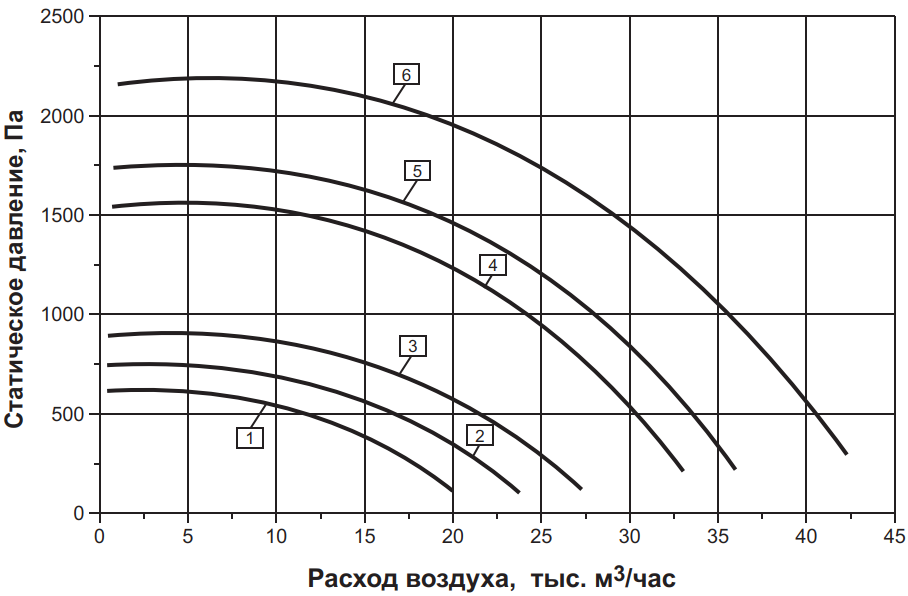

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-9,0
2000-66400 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-9,0ДУ-6-00 | 132S6 | 960 | 5,5 | 371(388) |
| 2 | ВЕНК-С(В)-9,0ДУ-6-01 | 132M6 | 960 | 7,5 | 379(396) |
| 3 | ВЕНК-С(В)-9,0ДУ-4-02 | 160S4 | 1460 | 15 | 437(454) |
| 4 | ВЕНК-С(В)-9,0ДУ-4-03 | 160M4 | 1460 | 18,5 | 456(473) |
| 5 | ВЕНК-С(В)-9,0ДУ-4-04 | 180S4 | 1470 | 22 | 476(493) |
| 6 | ВЕНК-С(В)-9,0ДУ-4-05 | 180M4 | 1470 | 30 | 509(526) |

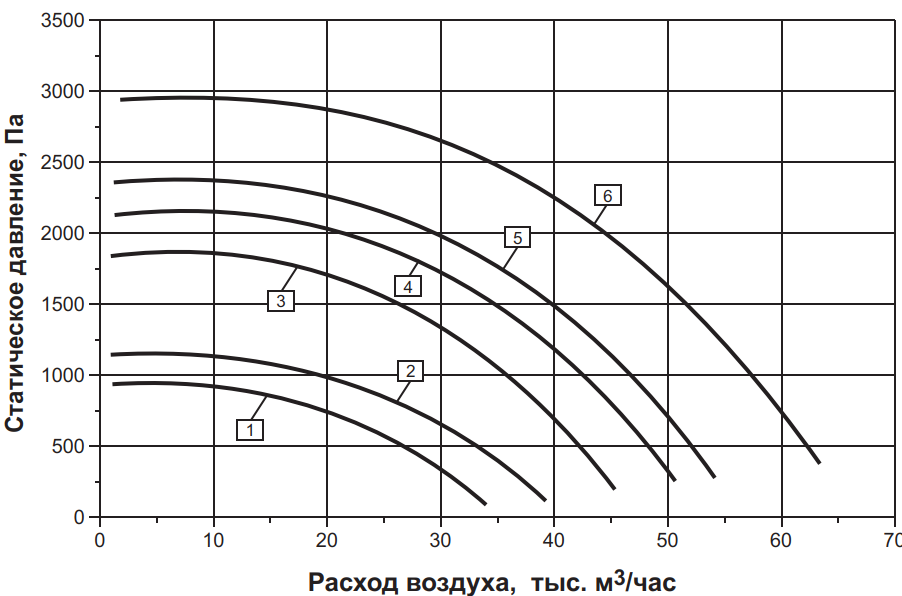

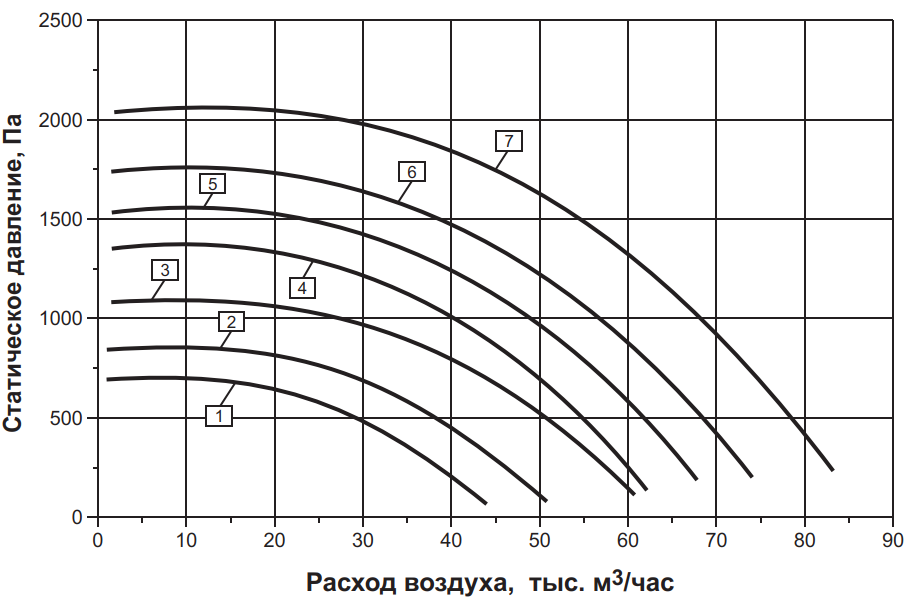

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-10,0
2000-61700 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-10,0ДУ-8-00 | 132S8 | 710 | 4 | 437(472) |
| 2 | ВЕНК-С(В)-10,0ДУ-8-01 | 132M8 | 710 | 5,5 | 451(486) |
| 3 | ВЕНК-С(В)-10,0ДУ-6-02 | 132M6 | 960 | 7,5 | 450(485) |
| 4 | ВЕНК-С(В)-10,0ДУ-6-03 | 160S6 | 960 | 11 | 501(536) |
| 5 | ВЕНК-С(В)-10,0ДУ-6-04 | 160M6 | 960 | 15 | 521(556) |

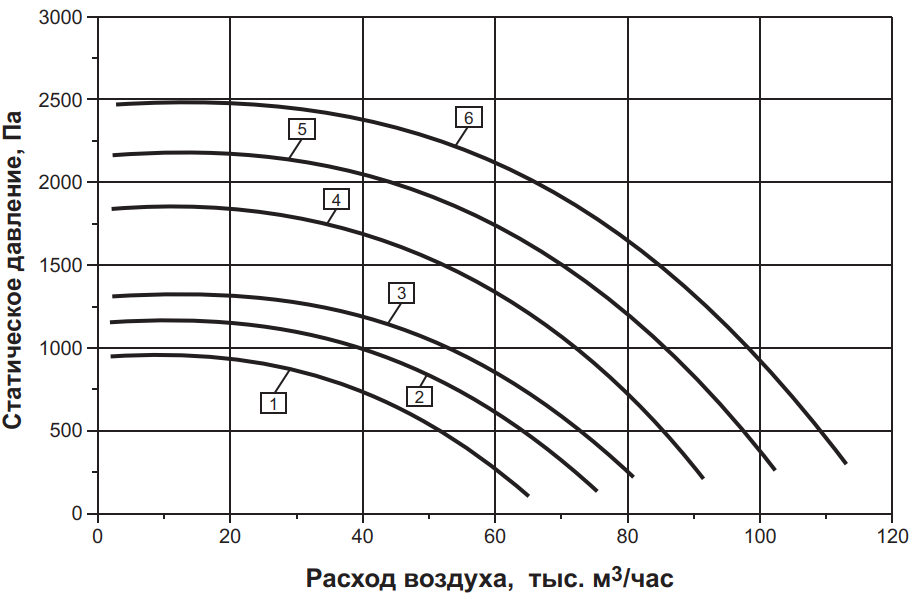

Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-11,2
2000-87300 М3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-11,2ДУ-8-00 | 132M8 | 710 | 5,5 | 631(679) |
| 2 | ВЕНК-С(В)-11,2ДУ-8-01 | 160S8 | 720 | 7,5 | 670(718) |
| 3 | ВЕНК-С(В)-11,2ДУ-8-02 | 160M8 | 720 | 11 | 695(742) |
| 4 | ВЕНК-С(В)-11,2ДУ-6-03 | 160M6 | 960 | 15 | 700(748) |
| 5 | ВЕНК-С(В)-11,2ДУ-6-04 | 180M6 | 965 | 18,5 | 705(753) |
| 6 | ВЕНК-С(В)-11,2ДУ-6-05 | 200M6 | 970 | 22 | 740(788) |
| 7 | ВЕНК-С(В)-11,2ДУ-6-06 | 200L6 | 970 | 30 | 770(818) |
Сводная диаграмма характеристик вентилятора ВЕНК-С(В)-12,5
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса
вентилятора, кг |
||
| Тип | Частота вращения, об/мин |
Мощность, кВт |
|||
| 1 | ВЕНК-С(В)-12,5ДУ-8-00 | 160M8 | 720 | 11 | 806(863) |
| 2 | ВЕНК-С(В)-12,5ДУ-8-01 | 180M8 | 720 | 15 | 836(887) |
| 3 | ВЕНК-С(В)-12,5ДУ-8-02 | 200M8 | 730 | 18,5 | 881(932) |
| 4 | ВЕНК-С(В)-12,5ДУ-6-03 | 200L6 | 970 | 30 | 906(957) |
| 5 | ВЕНК-С(В)-12,5ДУ-6-04 | 225M6 | 980 | 37 | 961(1012) |
| 6 | ВЕНК-С(В)-12,5ДУ-6-05 | 250S6 | 980 | 45 | 1048(1099) |
Примечание:
— По умолчанию напряжение питания 380В прямой пуск, другое напряжение и способ подключения согласовывается отдельно.
— Неуказанные серии двигателей соответствуют исполнениям вентиляторов: общепромышленные – АИР, 5А, АДМ и т.п.; взрывозащищенные – АИМ, 4ВР, ВА и т.п.
— Масса вентилятора справочная.
— Степень взрывозащиты электродвигателей взрывозащищенных исполнений вентиляторов не ниже 1ExdeIIBT4.
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
