Назначение
900 – 113000 м3 / ч
Крышный вентилятор дымоудаления КВМ-ВЕРС-ДУ предназначен для удаления образующихся при пожаре дымовоздушных смесей из обслуживаемого помещения. Вентилятор КВМ-ВЕРС-ДУ состоит из сварного корпуса с покрытием порошковой краской с защитно-декоративной отделкой из оцинкованной стали.
Рабочее колесо установлено на валу электродвигателя.
Вентилятор КВМ-ВЕРС-ДУ имеет два исполнения по направлению выброса дымовоздушных смесей вверх – КВМ-ВЕРС-В-ДУ и в стороны – КВМ-ВЕРС-С-ДУ. Так же вентиляторы имеют два исполнения по температуре перемещаемых дымовоздушных смесей: 400°С – 2 часа и 600°С – 1,5 часа согласно СП 7.13130.
Для установки на кровле разработана серия монтажных стаканов СКМ и дренажных поддонов ПДМ, что позволяет без сложных конструкций установить вентилятор КВМ-ВЕРС-ДУ на кровле.
Маркировка
Пример:
Вентилятор крышный дымоудаления КВМ-ВЕРС-С с выбросом потока в стороны; диаметр рабочего колеса в 5,0 дм (номер вентилятора); специального исполнения — взрывозащищенный коррозионностойкий; температура перемещаемой среды 600 °С; число полюсов — 4 (1500 оборотов); порядковый номер модификации 00; климатическое исполнения У1:
КВМ-ВЕРС-С-5,0ВКР-ДУ600-4-00-У1-С
| Тип вентилятора | КВМ-ВЕРС |
|
Выброс потока
|
С — выброс потока в стороны |
| В — выброс потока вверх | |
| Диаметр проходного сечения вентилятора в дм | 3,55; 4, 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5 |
| Вариант исполнения | В — Взрывозащищенный |
|
Вариант специсполнения
|
КР — коррозионностойкий |
| К — кислотостойкий | |
| Температура перемещаемой среды | 400 или 600 °С |
| Количество полюсов электродвигателя | 2, 4, 6 |
| Порядковый номер модификации | 00, 01, 02 ….. |
| Климатическое исполение | У1 |
| Сейсмостойкое исполнение | С |
Примечание:
Дополнительная комплектация заказывается отдельной строкой.
Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
Технические характеристики

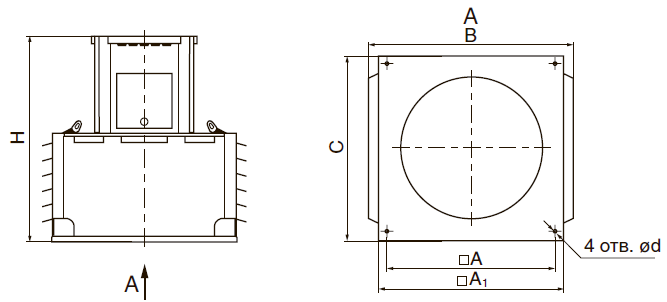

Габаритные и присоединительные размеры

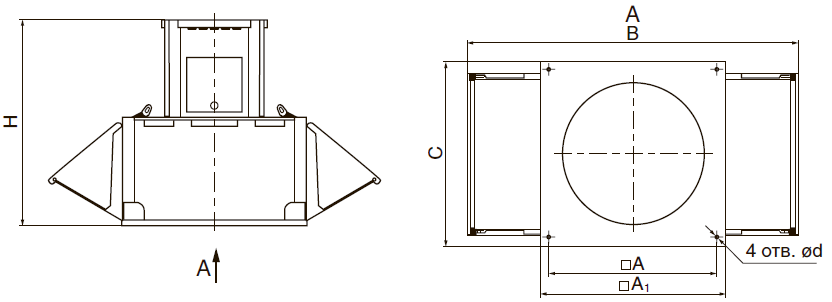

Габаритные и присоединительные размеры вентиляторов ВЕРС-С-ДУ
Габаритные и присоединительные размеры вентиляторов ВЕРС-В-ДУ
|
Тип вентилятора
|
Размеры, мм | |||||
| А | А1 | В | С | Н max | d | |
| ВЕРС-С(В)-3,55 | 445 | 515 | 540,5 (887) | 525 | 671 | 12 |
| ВЕРС-С(В)-4,0 | 490 | 560 | 590 (972) | 570 | 765 | 12 |
| ВЕРС-С(В)-4,5 | 550 | 620 | 645 (1078) | 630 | 827 | 12 |
| ВЕРС-С(В)-5,0 | 610 | 685 | 700 (1189) | 695 | 770 | 14 |
| ВЕРС-С(В)-5,6 | 670 | 745 | 766 (1330) | 755 | 873 | 14 |
| ВЕРС-С(В)-6,3 | 740 | 810 | 900 (1430) | 820 | 958 | 14 |
| ВЕРС-С(В)-7,1 | 820 | 890 | 981 (1585) | 900 | 1095 | 14 |
| ВЕРС-С(В)-8,0 | 896 | 965 | 1080 (1766) | 975 | 1249 | 18 |
| ВЕРС-С(В)-9,0 | 1002 | 1075 | 1190 (1966) | 1085 | 1449 | 18 |
| ВЕРС-С(В)-10,0 | 1102 | 1175 | 1300 (2168) | 1185 | 1443 | 18 |
| ВЕРС-С(В)-11,2 | 1230 | 1310 | 1432 (2408) | 1320 | 1650 | 18 |
| ВЕРС-С(В)-12,5 | 1360 | 1440 | 1575 (2671) | 1550 | 1772 | 18 |
Сводная диаграмма характеристик

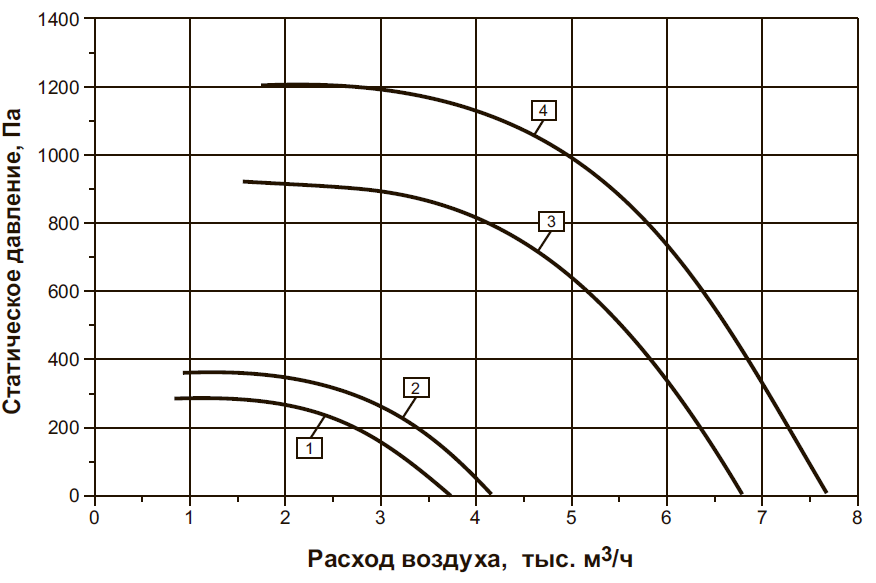

900 – 7600 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С, кг
|
Масса ВЕРС-В, кг
|
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-3,55ДУ-4-00 | 63А4 | 1500 | 0,25 | 39 | 44 |
| 2 | ВЕРС-3,55ДУ-4-01 | 63В4 | 1500 | 0,37 | 40 | 45 |
| 3 | ВЕРС-3,55ДУ-2-02 | 80А2 | 3000 | 1,5 | 47 | 52 |
| 4 | ВЕРС-3,55ДУ-2-03 | 80В2 | 3000 | 2,2 | 49 | 54 |
1200 – 10800 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-4,0ДУ-4-00 | 63B4 | 1500 | 0,37 | 48 | 53 |
| 2 | ВЕРС-4,0ДУ-4-01 | 71В4 | 1500 | 0,75 | 52 | 57 |
| 3 | ВЕРС-4,0ДУ-2-02 | 90L2 | 3000 | 3 | 59 | 64 |
| 4 | ВЕРС-4,0ДУ-2-03 | 100S2 | 3000 | 4 | 63 | 68 |

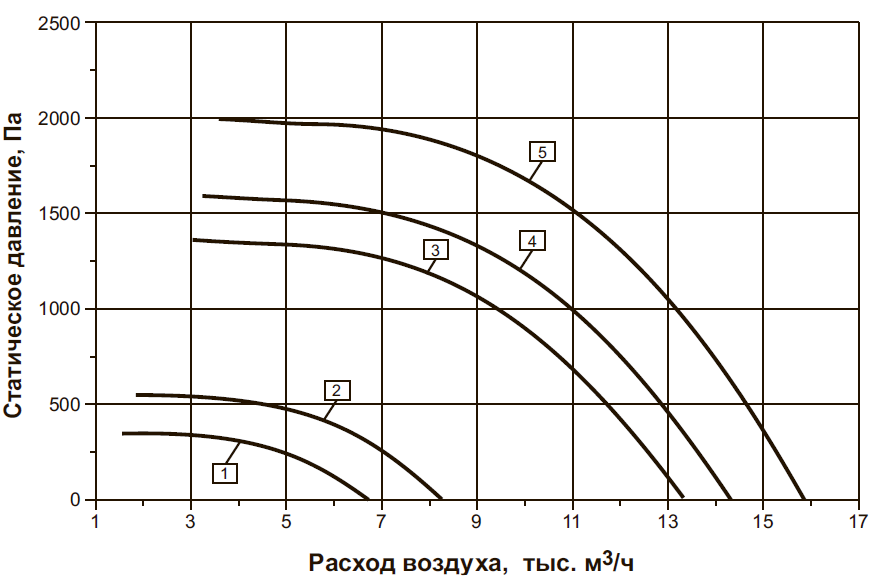

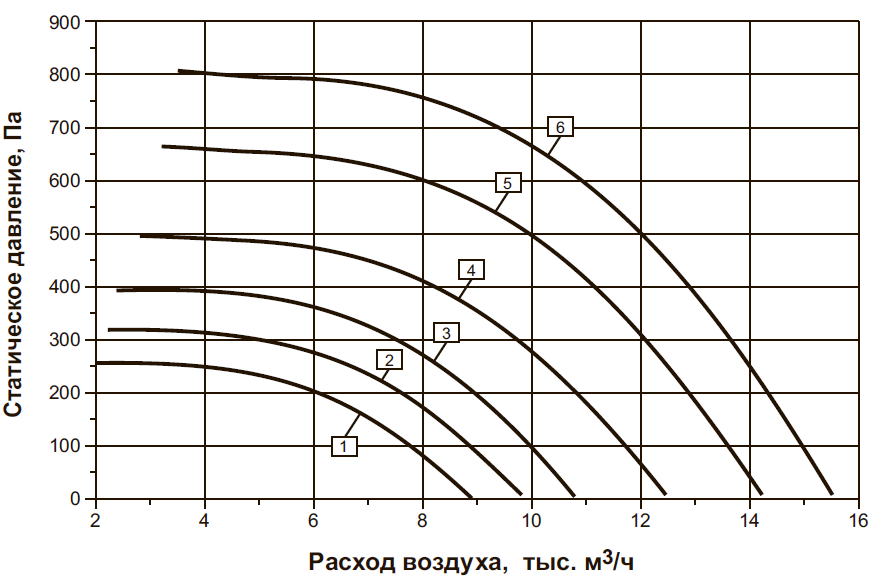

1300 – 15400 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-4,5ДУ-4-00 | 71А4 | 1500 | 0,55 | 58 | 64 |
| 2 | ВЕРС-4,5ДУ-4-01 | 80A4 | 1500 | 1,1 | 64 | 70 |
| 3 | ВЕРС-4,5ДУ-2-02 | 100S2 | 3000 | 4 | 71 | 77 |
| 4 | ВЕРС-4,5ДУ-2-03 | 100L2 | 3000 | 5,5 | 78 | 84 |
| 5 | ВЕРС-4,5ДУ-2-04 | 112М2 | 3000 | 7,5 | 99 | 105 |

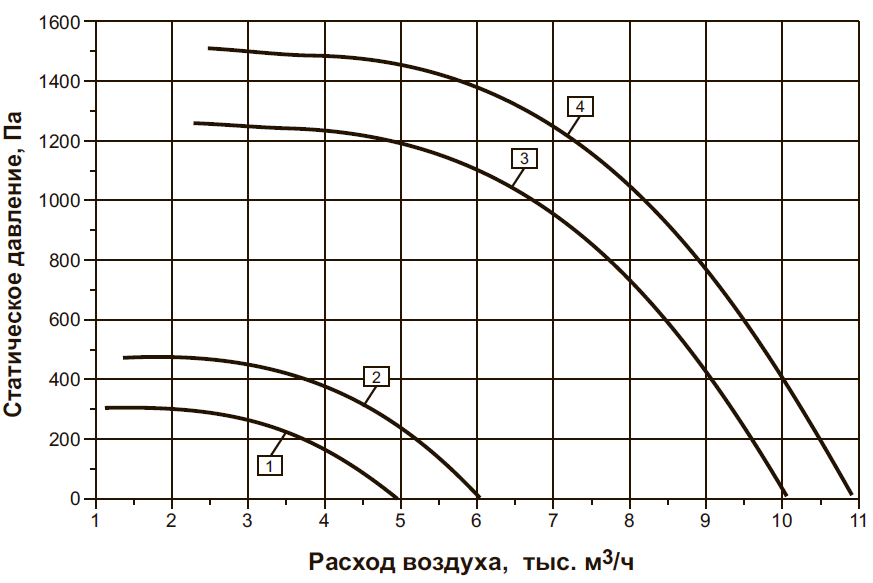

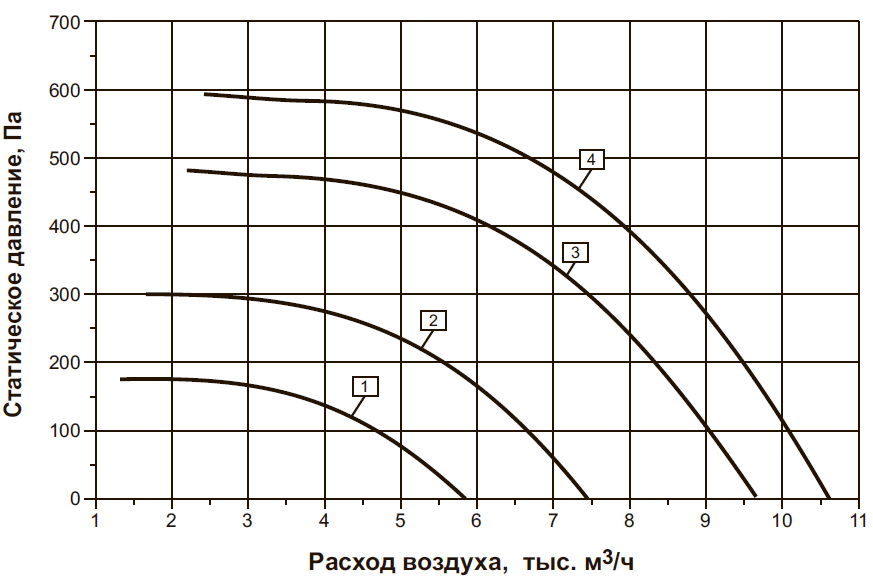

1400 – 10600 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-5,0ДУ-6-00 | 63В6 | 1000 | 0,25 | 64 | 70 |
| 2 | ВЕРС-5,0ДУ-6-01 | 71B6 | 1000 | 0,55 | 69 | 75 |
| 3 | ВЕРС-5,0ДУ-4-02 | 80А4 | 1500 | 1,1 | 73 | 79 |
| 4 | ВЕРС-5,0ДУ-4-03 | 80В4 | 1500 | 1,5 | 75 | 81 |
2000 – 15200 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-5,6ДУ-6-00 | 71В6 | 1000 | 0,55 | 89 | 95 |
| 2 | ВЕРС-5,6ДУ-6-01 | 80А6 | 1000 | 0,75 | 93 | 99 |
| 3 | ВЕРС-5,6ДУ-6-02 | 80В6 | 1000 | 1,1 | 95 | 101 |
| 4 | ВЕРС-5,6ДУ-4-03 | 80В4 | 1500 | 1,5 | 95 | 101 |
| 5 | ВЕРС-5,6ДУ-4-04 | 90L4 | 1500 | 2,2 | 96 | 102 |
| 6 | ВЕРС-5,6ДУ-4-05 | 100S4 | 1500 | 3 | 100 | 106 |

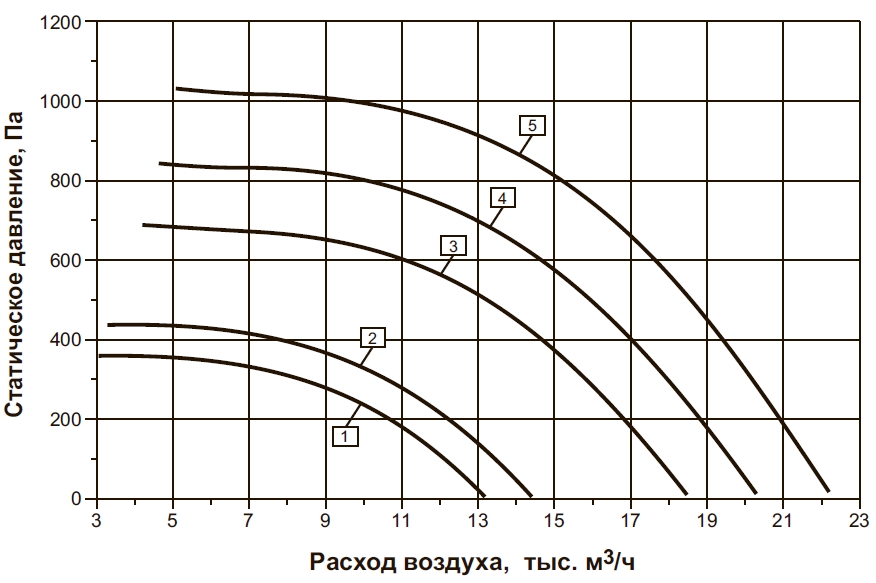

3000 – 22000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-6,3ДУ-6-00 | 80B6 | 1000 | 1,1 | 110 | 119 |
| 2 | ВЕРС-6,3ДУ-6-01 | 90L6 | 1000 | 1,5 | 112 | 121 |
| 3 | ВЕРС-6,3ДУ-4-02 | 100S4 | 1500 | 3 | 115 | 124 |
| 4 | ВЕРС-6,3ДУ-4-03 | 100L4 | 1500 | 4 | 131 | 140 |
| 5 | ВЕРС-6,3ДУ-4-04 | 112М4 | 1500 | 5,5 | 139 | 148 |

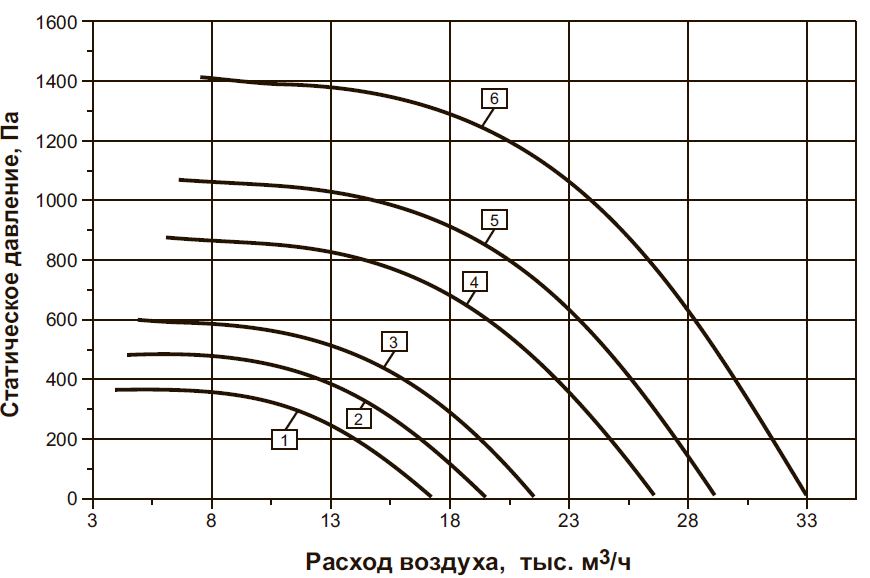

4000 – 33000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-7,1ДУ-6-00 | 90L6 | 1000 | 1,5 | 148 | 170 |
| 2 | ВЕРС-7,1ДУ-6-01 | 100L6 | 1000 | 2,2 | 164 | 186 |
| 3 | ВЕРС-7,1ДУ-6-02 | 112MA6 | 1000 | 3 | 171 | 193 |
| 4 | ВЕРС-7,1ДУ-4-03 | 112М4 | 1500 | 5,5 | 175 | 197 |
| 5 | ВЕРС-7,1ДУ-4-04 | 132S4 | 1500 | 7,5 | 182 | 204 |
| 6 | ВЕРС-7,1ДУ-4-05 | 132М4 | 1500 | 11 | 190 | 212 |

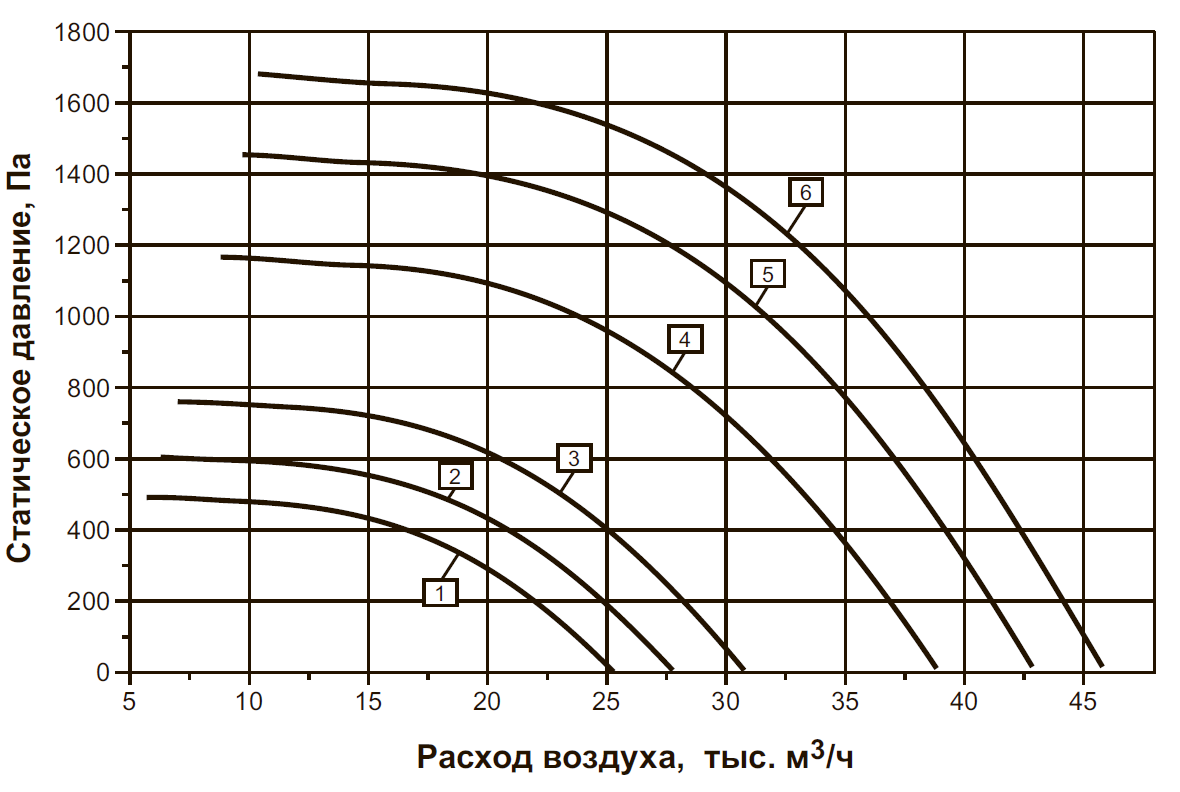

6000 – 45000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-8,0ДУ-6-00 | 112МА6 | 1000 | 3 | 225 | 238 |
| 2 | ВЕРС-8,0ДУ-6-01 | 112МВ6 | 1000 | 4 | 234 | 247 |
| 3 | ВЕРС-8,0ДУ-6-02 | 132S6 | 1000 | 5,5 | 240 | 253 |
| 4 | ВЕРС-8,0ДУ-4-03 | 132М4 | 1500 | 11 | 244 | 257 |
| 5 | ВЕРС-8,0ДУ-4-04 | 160S4 | 1500 | 15 | 309 | 322 |
| 6 | ВЕРС-8,0ДУ-4-05 | 160М4 | 1500 | 18,5 | 326 | 339 |

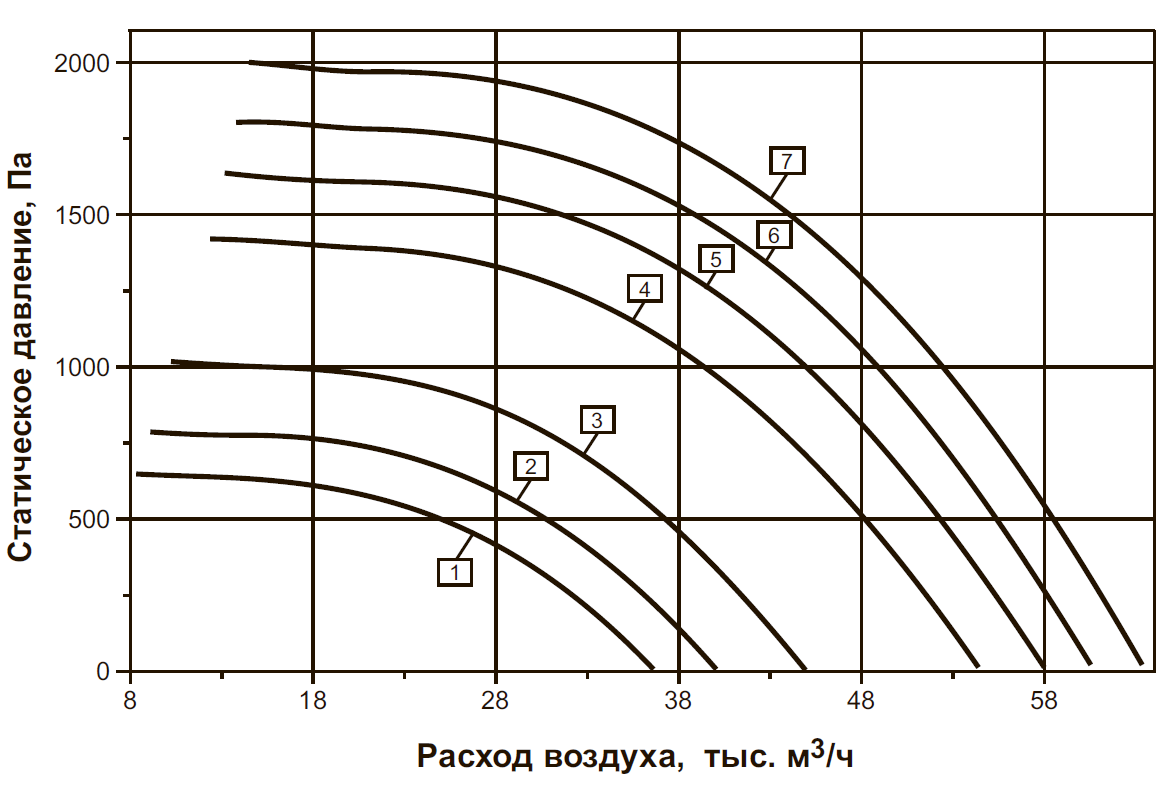

9000 – 63000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-9,0ДУ-6-00 | 132S6 | 1000 | 5,5 | 311 | 329 |
| 2 | ВЕРС-9,0ДУ-6-01 | 132М6 | 1000 | 7,5 | 316 | 334 |
| 3 | ВЕРС-9,0ДУ-6-02 | 160S6 | 1000 | 11 | 380 | 398 |
| 4 | ВЕРС-9,0ДУ-4-03 | 160М4 | 1500 | 18,5 | 397 | 415 |
| 5 | ВЕРС-9,0ДУ-4-04 | 180S4 | 1500 | 22 | 415 | 433 |
| 6 | ВЕРС-9,0ДУ-4-05 | 180М4 | 1500 | 30 | 445 | 463 |
| 7 | ВЕРС-9,0ДУ-4-06 | 180М4 | 1500 | 30 | 455 | 473 |

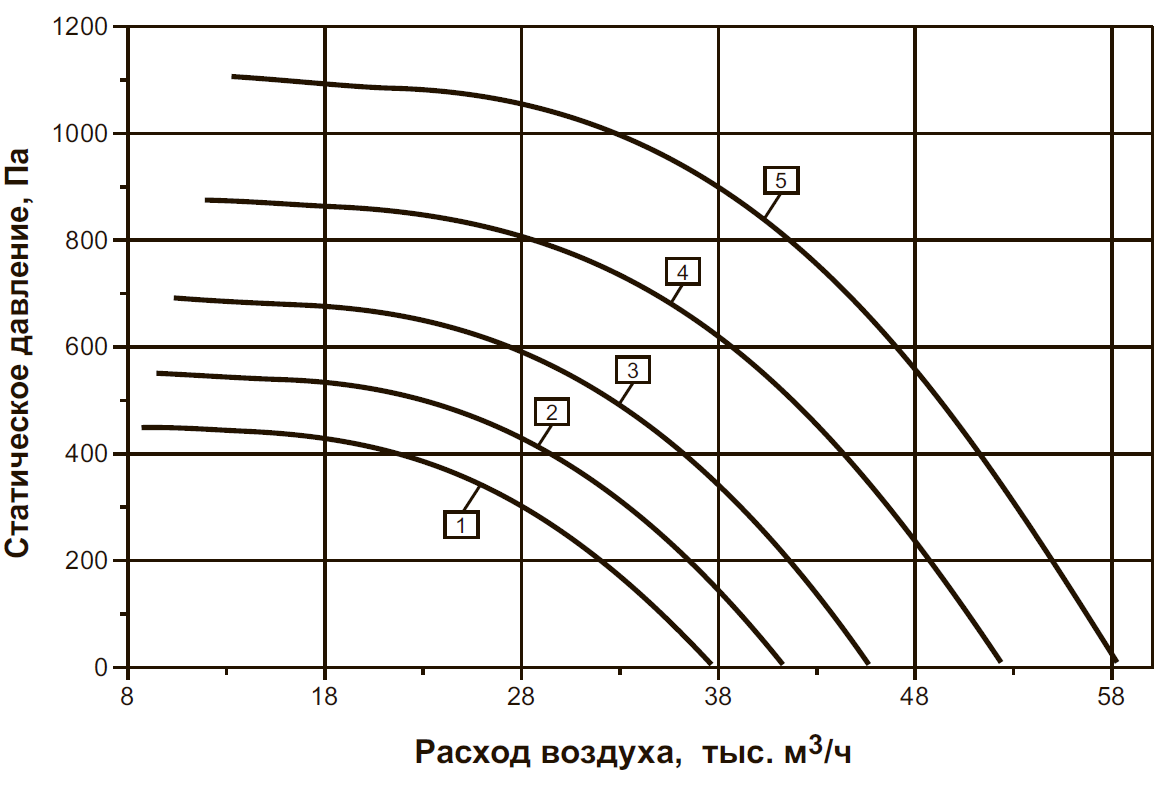

9000 – 58000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-10,0ДУ-8-00 | 132S8 | 750 | 4 | 363 | 398 |
| 2 | ВЕРС-10,0ДУ-8-01 | 132М8 | 750 | 5,5 | 379 | 414 |
| 3 | ВЕРС-10,0ДУ-8-02 | 160S8 | 750 | 7,5 | 418 | 453 |
| 4 | ВЕРС-10,0ДУ-6-03 | 160S6 | 1000 | 11 | 418 | 453 |
| 5 | ВЕРС-10,0ДУ-6-04 | 160М6 | 1000 | 15 | 448 | 483 |

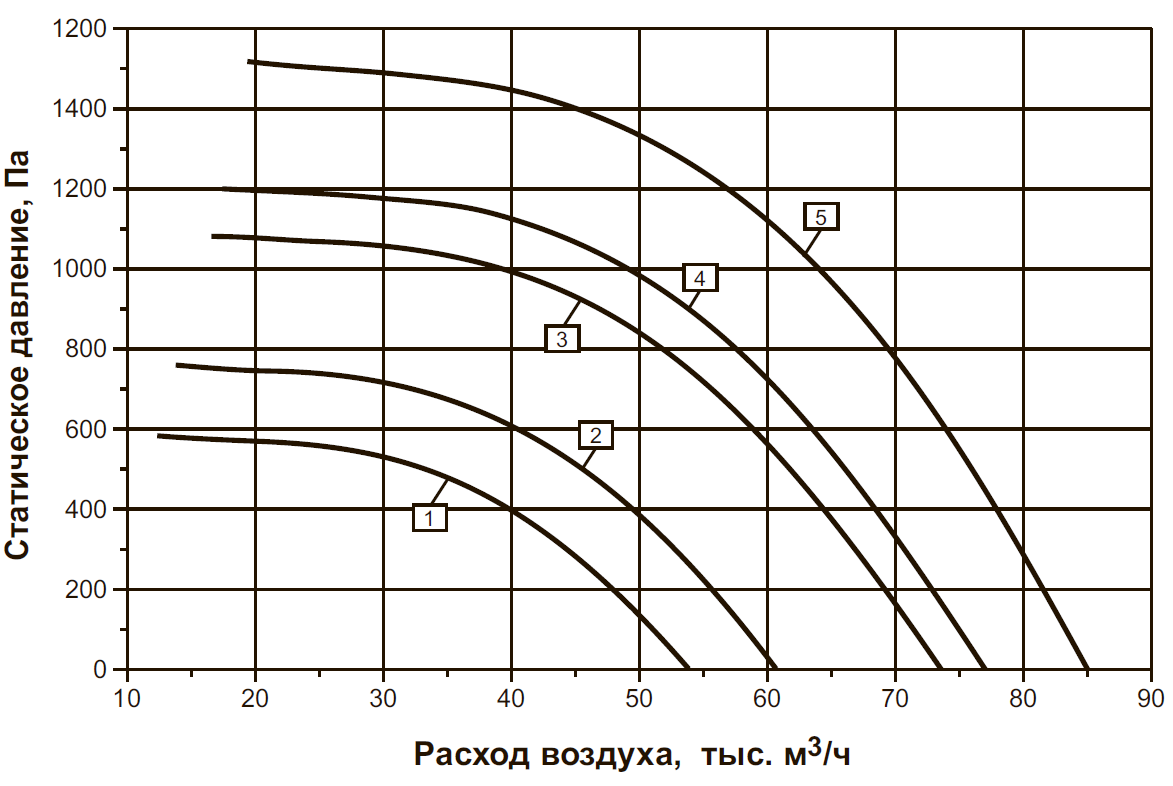

12000 – 85000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-11,2ДУ-8-00 | 160S8 | 750 | 7,5 | 561 | 609 |
| 2 | ВЕРС-11,2ДУ-8-01 | 160М8 | 750 | 11 | 586 | 634 |
| 3 | ВЕРС-11,2ДУ-6-02 | 180М6 | 1000 | 18,5 | 596 | 644 |
| 4 | ВЕРС-11,2ДУ-6-03 | 200М6 | 1000 | 22 | 631 | 679 |
| 5 | ВЕРС-11,2ДУ-6-04 | 200L6 | 1000 | 30 | 661 | 709 |

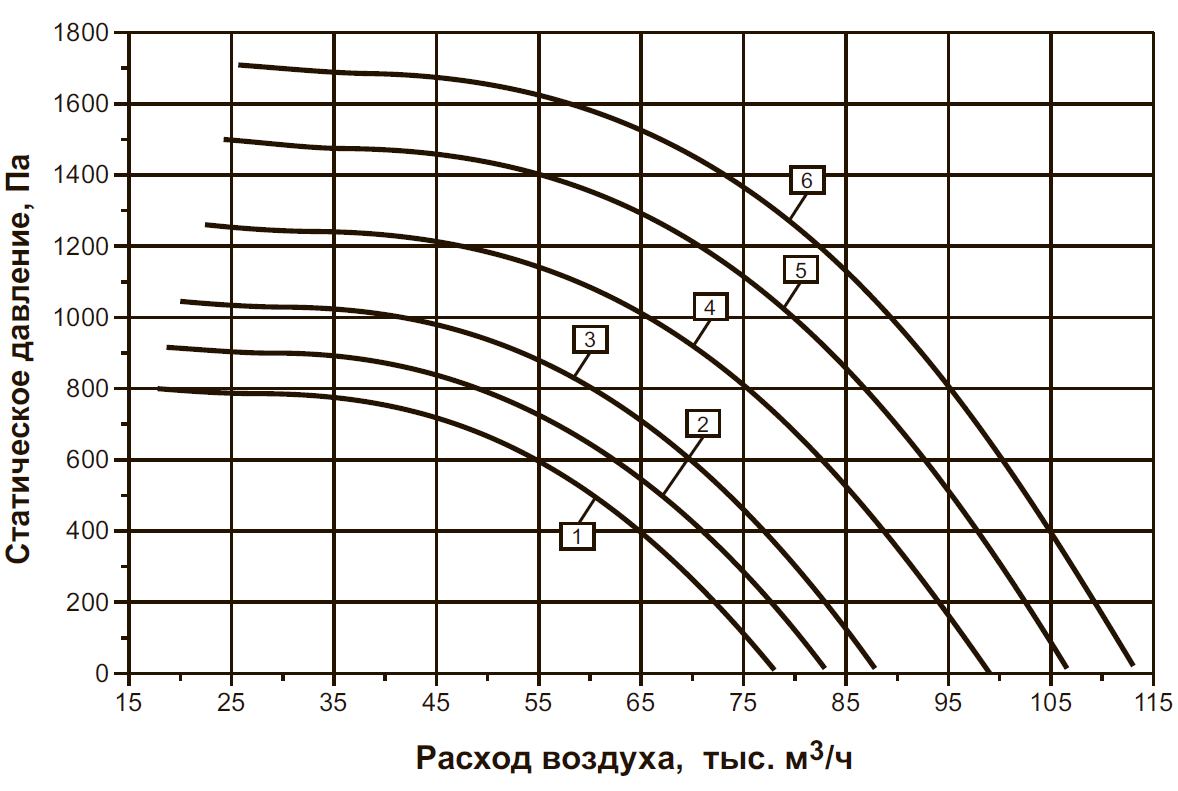

18000 – 113000 м3/ч
|
№
|
Наименование
вентилятора |
Электродвигатель |
Масса ВЕРС-С,
кг |
Масса ВЕРС-В,
кг |
||
| Типоразмер | Частота вращения, об/мин |
Мощность , кВт | ||||
| 1 | ВЕРС-12,5ДУ-8-00 | 180М8 | 750 | 15 | 703 | 760 |
| 2 | ВЕРС-12,5ДУ-8-01 | 200М8 | 750 | 18,5 | 741 | 798 |
| 3 | ВЕРС-12,5ДУ-8-02 | 200L8 | 750 | 22 | 756 | 813 |
| 4 | ВЕРС-12,5ДУ-6-03 | 200L6 | 1000 | 30 | 756 | 813 |
| 5 | ВЕРС-12,5ДУ-6-04 | 225М6 | 1000 | 37 | 891 | 948 |
| 6 | ВЕРС-12,5ДУ-6-05 | 250S6 | 1000 | 45 | 996 | 1053 |
Примечание:
— По умолчанию напряжение питания 380 В прямой пуск, другое напряжение и способ подключения согласовывается отдельно.
— Серии двигателей соответствуют исполнениям вентиляторов: Общепромышленные (А, АИР и т.д.); Взрывозащищенные
(АИМ, 4ВР, ВА и т.д.).
— Масса вентилятора справочная.
— Степень взрывозащиты электродвигателей взрывозащищенных исполнений вентиляторов не ниже 1ExdIIBT4.
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
