Назначение

2300 – 130000 м3/час

— рабочее колесо с назад загнутыми лопатками;

— сварной корпус с покрытием порошковой краской;

— кожух из оцинкованной стали;

— двусторонний выпуск удаляемого дыма.

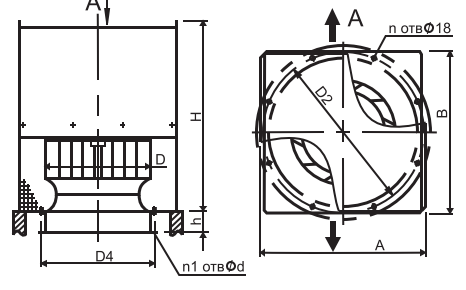

— варианты исполнений кожуха: ВКРН-П-ДУ (прямоугольный) и ВКРН-Д-ДУ (домиком).

Низкий уровень энергопотребления.

Допускается применение некоторых вентиляторов в режиме общеобменной вентиляции при понижении частоты вращения не менее чем на 25% против указанной в каталоге (например, с использованием частотного преобразователя). Возможность применения необходимо согласовывать с производителем.

Комплектация двухскоростными асинхронными двигателями (при заказе).

Возможность плотной установки нескольких вентиляторов на кровле.

Исключительная аэродинамическая нагруженность рабочих колес исполнения Б.

Рекомендуется при монтаже вентиляторов в местах с сильным боковым ветром устанавливать комплект заслонок ЗПД для защиты от осадков.

Возможен вариант взрывозащищенного исполнения.

Маркировка

Пример:

Вентилятор крышный дымоудаления ВКРН с назад загнутыми лопатками; индекс аэродинамической мощности — А; исполнение кожуха — П; диаметр рабочего колеса 3,15 дм; взрывозащищенного исполнения; дымоудаление с температурой перемещаемой среды 400 °С; порядковый номер модификации 01; климатическое исполнения У1:

ВКРН-АП-3,15ВДУ400-01-У1

ВНИМАНИЕ!

ВКРН-ДУ (вариант исполнения – взрывозащищенный) изготавливается только в исполнении кожуха «П» в связи с увеличенными геометрическими размерами взрывозащищенных двигателей и невозможностью их размещения в кожухе «Д».

Примечание:

Дополнительная комплектация заказывается отдельной строкой.

Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
