Назначение
Вентиляторы устанавливаются на кровле зданий, для работы в системе общественной вентиляции.
Режим постоянной работы Т80, Т200 в системе вентиляции.
Вентиляторы типоразмеров: 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2 изготавливают с квадратным поперечным сечением корпуса.
Выпускают вентиляторы следующих исполнений:
- общепромышленное (Н)
- взрывозащищенное (В)
- коррозионностойкое (К1)
- взрывозащищенное коррозионностойкое (ВК1)
Вентиляторы сертифицированы и аттестованы для использования во взрывоопасных производствах.
Конструкция
Вентиляторы крышные радиальные с выходом потока вверх – УКРОС имеют рабочее колесо с шестью УКРОС 6 или девятью УКРОС 9 загнутыми назад лопатками, терроидальный входной патрубок с большим диаметром входа. При этом вентилятор создает большой расход, имеет минимальное динамическое давление, потребляет с увеличением расхода мощность, не перегружающую двигатель.
Все основные элементы вентилятора выполнены из стали с лакокрасочным жаростойким покрытием или из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.
Предлагается комплектация вентиляторов стаканом СТАМ, поддоном.
Эксплуатация
Вентиляторы изготавливаются для работы в условиях умеренного (У), умеренного и холодного (УХЛ) климата по ГОСТ 15150.
Условия эксплуатации:
- температура окружающей среды:
-от -45 °С до +40 °С для умеренного климата,
-от -60 °С до +40 °С для умеренного и холодного климата; - среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм-с.
Маркировка
Пример:
Вентилятор крышный дымоудаления УКРОС 9-девятилопаточный; номер 6,3; область применения общеобменный; взрывозащищенный; температура перемещаемой среды до 80 °С; климатическое исполнение У1; двигатель с установочной мощностью Nу = 5,5 кВт и частотой вращения n = 1450 мин -1 ( 4 полюса)
УКРОС9-063-В-Т80-05500/4-У1
|
Обозначение
|
УКРОС 6 |
| УКРОС 9 | |
| Номер | 0,35………………………………12,5 |
|
Область применения
|
Общеобменный |
|
Исполнение
|
H — Общепромышленное |
| В — Взрывозащищенное | |
| К1 — коррозионностойкое | |
| ВК1 — взрывозащищенное-коррозионностойкое | |
| Температура перемещаемой среды °С | *Т80 *Т200 |
|
Параметры двигателя
|
N/n |
| N* — установочная мощность, кВт | |
| n* — частота вращения, число полюсов | |
| n* — 2 (3000 оборотов) 4 (1500 оборотов) 6 (1000 оборотов) 8 (750 оборотов) 12 (500 оборотов) | |
|
Климатическое исполнение
|
У1 |
| УХЛ1 | |
| Номинальное напряжение в сети, В | 380/660 |
|
N* — номинальная мощность двигателя, кВт
|
*0,18…0,75 |
| *1,1…7,5 | |
| *11…90 | |
|
Индекс мощности
|
*00018…00075 |
| *00110…000750 | |
| *01100…09000 |
Примечание:
- Дополнительная комплектация заказывается отдельной строкой
- Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем
*Вентилятор УВЕКС прямое подключение к сети 50Гц/380В

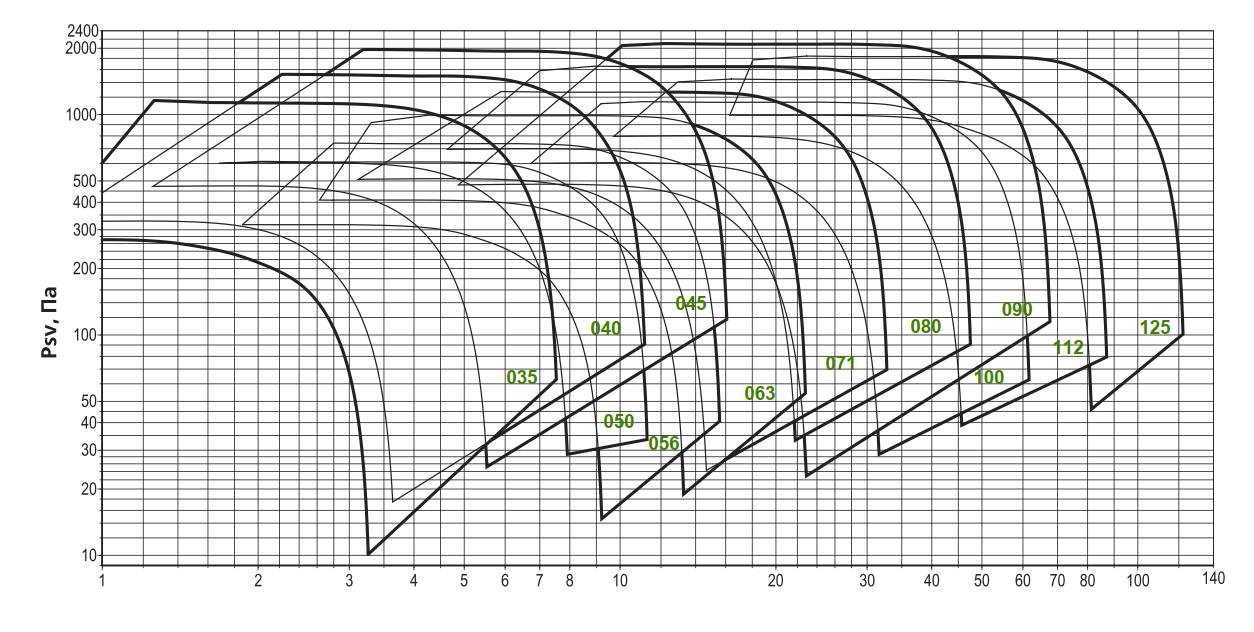

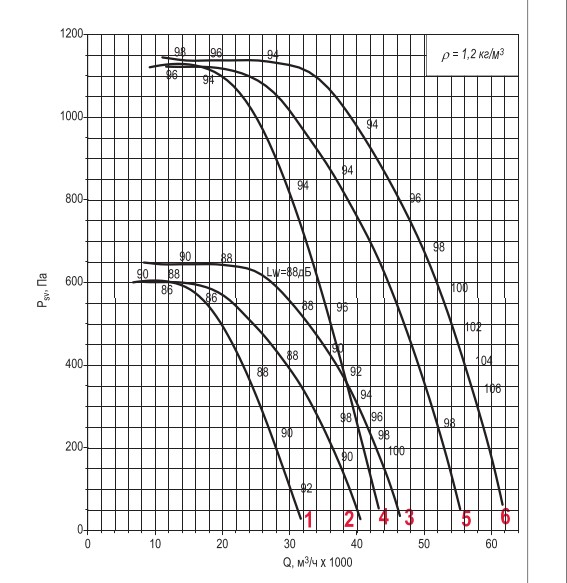

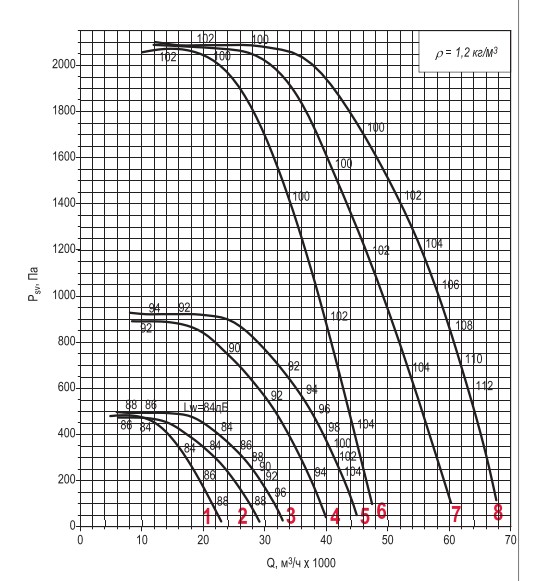

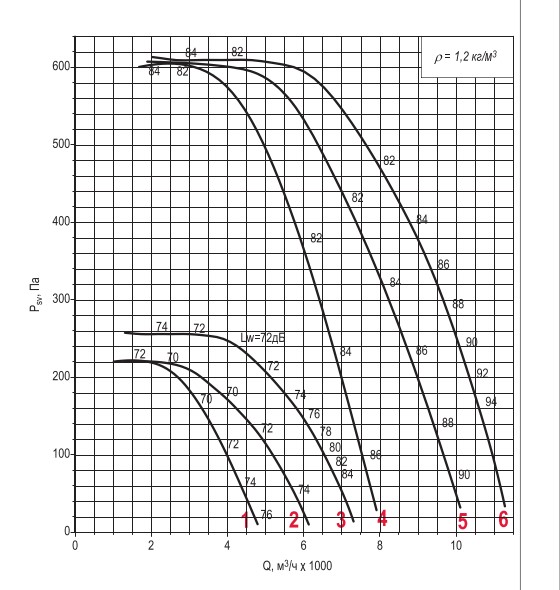

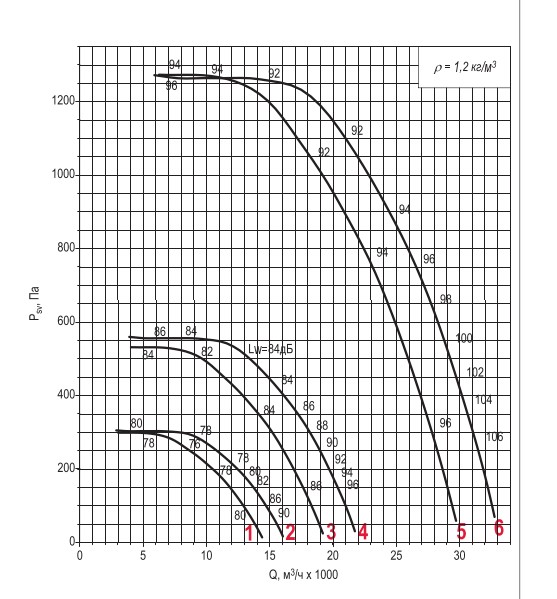

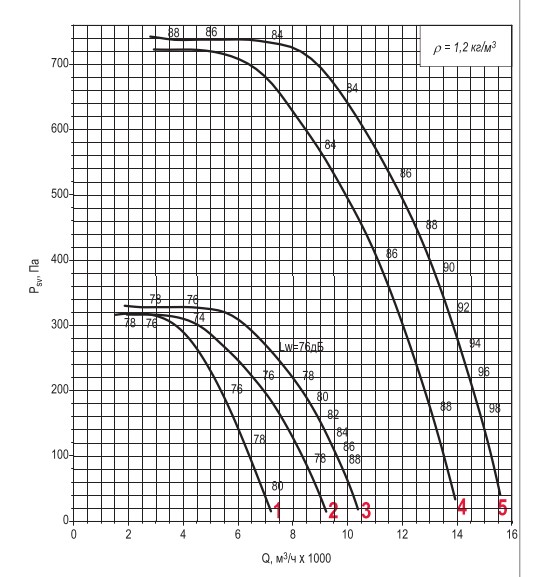

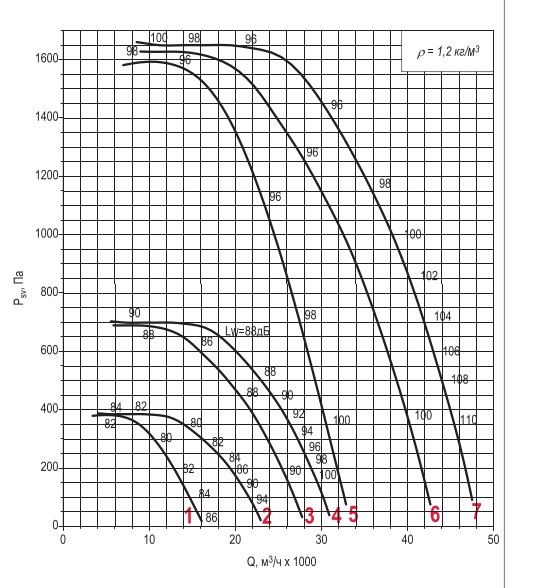

Области аэродинамических параметров
Примечание: Q, м³/ч×1000
Динамические давление вентилятора не используется, поэтому приведены кривые статического давления.
*Все двигатели по умолчанию поставляются с напряжением питания 380В прямой пуск
*Пуск двигателя с 15кВт с применением софт стартера

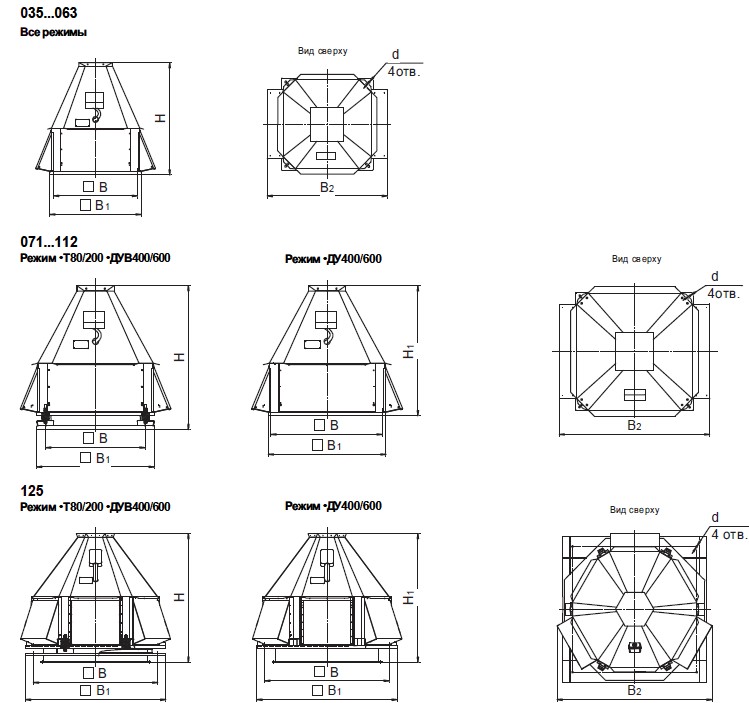

Габаритные и присоединительные габариты
|
Типоразмер
|
Размеры, мм | Типоразмер | |||||
| В | В1 | В2 | Н мах | Н1 max | d | СМОК | |
| 035 | 480 | 570 | 750 | 635 | 720 | 14 | 35 |
| 040 | 530 | 625 | 825 | 765 | 795 | 14 | 40 |
| 045 | 580 | 680 | 890 | 910 | 780 | 14 | 45 |
| 050 | 630 | 710 | 950 | 920 | 765 | 14 | 51 |
| 056 | 690 | 820 | 1080 | 1005 | 910 | 14 | 56 |
| 063 | 755 | 850 | 1150 | 1125 | 980 | 14 | 63 |
| 071 | 840 | 950 | 1300 | 1255 | 1085 | 14 | 71 |
| 080 | 1005 | 1080 | 1385 | 1235 | 1255 | 16 | 88 |
| 090 | 1050 | 1130 | 1465 | 1440 | 1315 | 16 | 90 |
| 100 | 1220 | 1300 | 1640 | 1590 | 1315 | 16 | 109 |
| 112 | 1350 | 1430 | 1835 | 1660 | 1205 | 16 | 112 |
| 125 | 1505 | 1740 | 1980 | 1850 | 1560 | 18 | 136 |

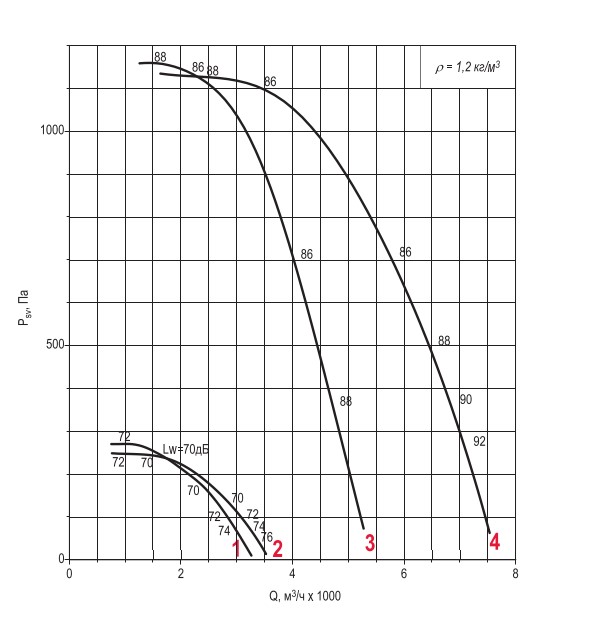

Технические характеристики УКРОС-035
| Номер кривой | Тип вентилятора | Число полюсов | N ном, кВт | Ток при 380В, А | Масса, *кг |
| 1 | УКРОС6 |
4
|
0,18** | 0,73 | 35 |
| 2 | УКРОС9 | 0,25 | 0,83 | 36 | |
| 3 | УКРОС6 |
2
|
1,5 | 3,2 | 44 |
| 4 | УКРОС9 | 2,2 | 4,6 | 46 |

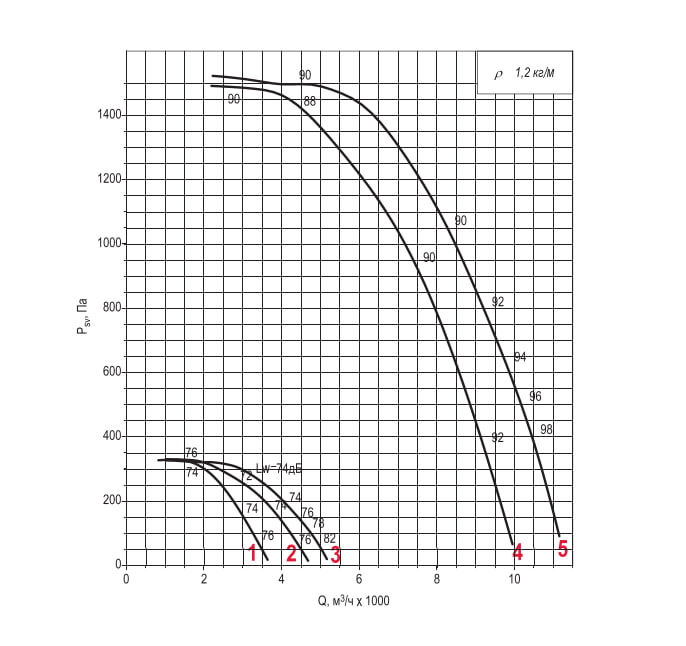

Технические характеристики УКРОС-040
| Номер кривой | Тип вентилятора | Число полюсов | N ном, кВт | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 |
4
|
0,25 | 0,83 | 40 |
| 2 | УКРОС6 | 0,37 | 1,18 | 41 | |
| 3 | УКРОС9 | 0,55 | 1,5 | 43 | |
| Режим только ДУ | |||||
| 4 | УКРОС6-ДУ/ДУВ |
2
|
3 | 6,5 | 52 |
| 5 | УКРОС9-ДУ/ДУВ | 4 | 8,4 | 57 | |

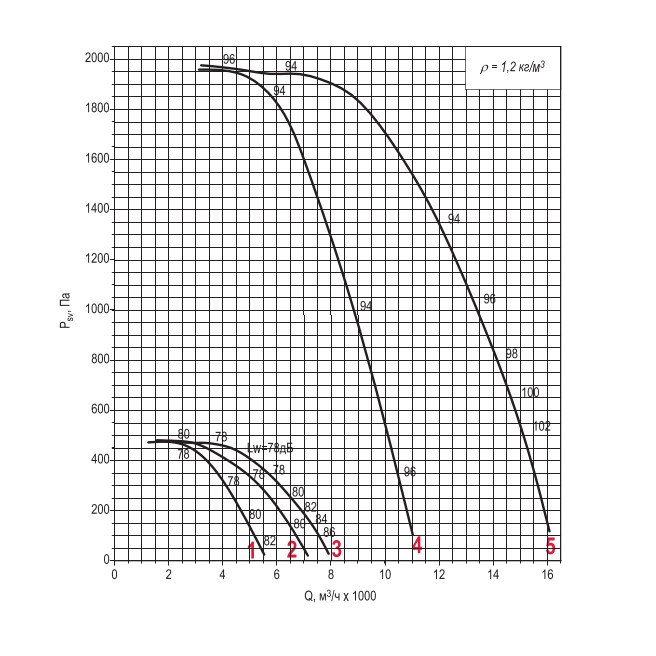

Технические характеристики УКРОС-045
| Номер кривой | Тип вентилятора | Число полюсов | N ном, кВт | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 |
4
|
0,55 | 1,5 | 61 |
| 2 | УКРОС6 | 0,75 | 2,2 | 63 | |
| 3 | УКРОС9 | 1,1 | 2,6 | 67 | |
| Режим только ДУ | |||||
| 4 | УКРОС6-ДУ/ДУВ |
2
|
5,5 | 11 | 84 |
| 5 | УКРОС9-ДУ/ДУВ | 7,5 | 14,7 | 104 | |
Технические характеристики УКРОС-050
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 0,25 |
6
|
1,04 | 68 |
| 2 | УКРОС6 | 0,37 | 1,31 | 71 | |
| 3 | УКРОС9 | 0,55 | 1,74 | 72 | |
| 4 | УКРОС6 | 1,1 |
4
|
2,6 | 76 |
| 5 | УКРОС6 | 1,5 | 3,6 | 78 | |
| 6 | УКРОС9 | 2,2 | 5,1 | 81 | |
Технические характеристики УКРОС-056
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 0,55 |
6
|
1,74 | 90 |
| 2 | УКРОС6 | 0,75 | 2,3 | 94 | |
| 3 | УКРОС9 | 1,1 | 3,2 | 96 | |
| 4 | УКРОС6 | 2,2 |
4
|
5,1 | 99 |
| 5 | УКРОС6 | 3 | 7,3 | 101 | |

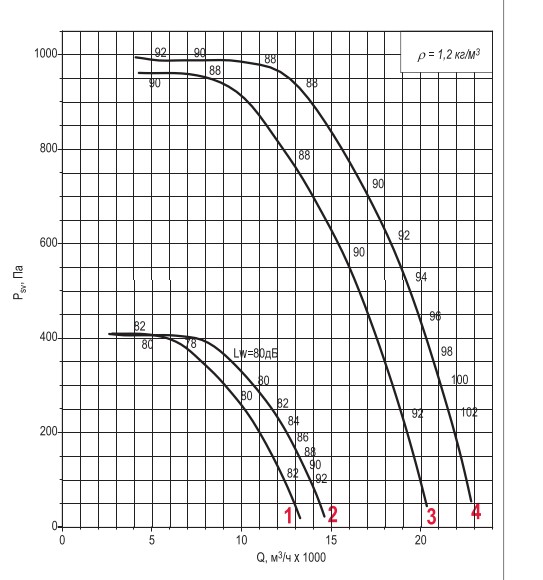

Технические характеристики УКРОС-063
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 1,1 |
6
|
3,2 | 106 |
| 2 | УКРОС9 | 1,5 | 4,1 | 109 | |
| 3 | УКРОС6 | 4 |
4
|
8,6 | 120 |
| 4 | УКРОС9 | 5,5 | 11,7 | 141 | |
Технические характеристики УКРОС-071
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 0,75 |
8
|
2,1 | 140 |
| 2 | УКРОС9 | 1,1 | 3 | 143 | |
| 3 | УКРОС6 | 2,2 |
6
|
5,8 | 149 |
| 4 | УКРОС9 | 3 | 7 | 153 | |
| 5 | УКРОС6 | 7,5 |
4
|
15,6 | 197 |
| 6 | УКРОС9 | 11 | 23 | 209 | |
Технические характеристики УКРОС-080
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 1,5 |
8
|
4,6 | 192 |
| 2 | УКРОС9 | 2,2 | 6,3 | 201 | |
| 3 | УКРОС6 | 4 |
6
|
9 | 210 |
| 4 | УКРОС6 | 5,5 | 12 | 224 | |
| Режим только ДУ | |||||
| 5 | УКРОС6-ДУ | 11 |
4
|
23 | 255 |
| 6 | УКРОС6-ДУ | 15 | 31 | 288 | |
| 7 | УКРОС9-ДУ | 18,5 | 36 | 306 | |
Технические характеристики УКРОС-090
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 2,2 |
8
|
6,3 | 237 |
| 2 | УКРОС6 | 3 | 8 | 243 | |
| 3 | УКРОС9 | 4 | 10,5 | 256 | |
| 4 | УКРОС6 | 7,5 |
6
|
17,5 | 271 |
| 5 | УКРОС9 | 11 | 24 | 297 | |
| Режим только ДУ | |||||
| 6 | УКРОС6-ДУ | 22 |
4
|
44 | 361 |
| 7 | УКРОС6-ДУ | 30 | 56 | 394 | |
| 8 | УКРОС9-ДУ | 37 | 70 | 434 | |

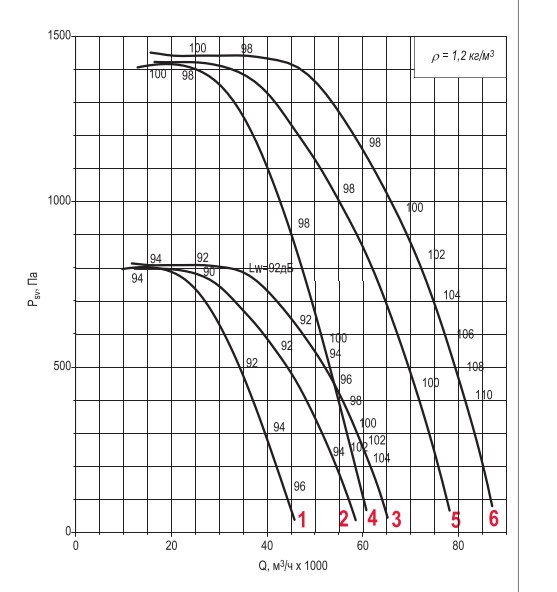

Технические характеристики УКРОС-100
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 4 |
8
|
10,5 | 330 |
| 2 | УКРОС6 | 5,5 | 13,6 | 340 | |
| 3 | УКРОС9 | 7,5 | 18 | 371 | |
| 4 | УКРОС6 | 11 |
6
|
24 | 373 |
| 5 | УКРОС6 | 15 | 32 | 403 | |
| 6 | УКРОС9 | 18,5 | 37 | 410 | |

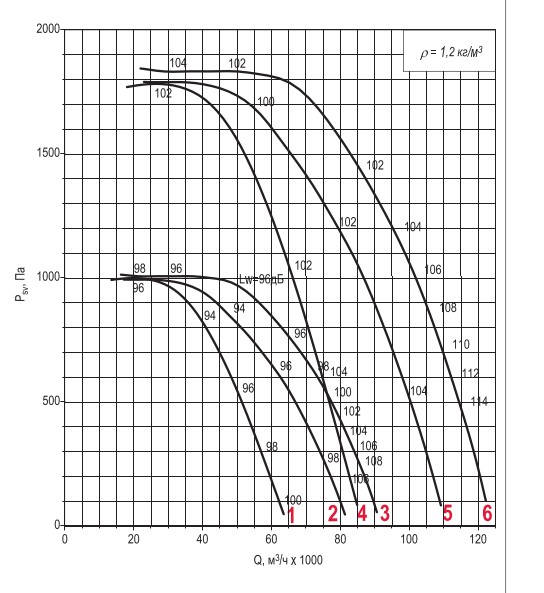

Технические характеристики УКРОС-112
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 7,5 |
8
|
18 | 399 |
| 2 | УКРОС6 | 11 | 26 | 456 | |
| 3 | УКРОС9 | 15 | 35 | 486 | |
| Режим только ДУ | |||||
| 4 | УКРОС6-ДУ | 18,5 |
6
|
37 | 438 |
| 5 | УКРОС6-ДУ | 22 | 44 | 476 | |
| 6 | УКРОС9-ДУ | 30 | 60 | 511 | |
Технические характеристики УКРОС-125
| Номер кривой | Тип вентилятора | N ном, кВт | Число полюсов | Ток при 380В, А | Масса, *кг |
| Все режимы | |||||
| 1 | УКРОС6 | 15 |
8
|
35 | 665 |
| 2 | УКРОС6 | 18,5 | 40 | 695 | |
| 3 | УКРОС9 | 22 | 48 | 720 | |
| Режим только ДУ | |||||
| 4 | УКРОС6-ДУ | 37 |
6
|
71 | 793 |
| 5 | УКРОС6-ДУ | 45 | 85 | 925 | |
| 6 | УКРОС9-ДУ | 55 | 103 | 965 | |
Примечание:
При изменении типа двигателя масса может изменяться
*Дополнительная комплектация; Стакан СТАМ, Поддон, Шкаф автоматики, Частотный преобразователь
