Назначение
• Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.
• Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
• Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции. Такие вентиляторы предназначены для работы без сети воздуховодов.
Общие сведения
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса – 12
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Выпускают вентиляторы следующих исполнений:
— Общепромышленное исполнение, материал – углеродистая сталь
К1 — Коррозионностойкое исполнение, материал – нержавеющая сталь
В — Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 — Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
Эксплуатация
• Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
• При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
• Допустимая температура окружающей среды от -60 °С до +40 °С.
Маркировка
Пример:
Вентилятор крышный радиальный ВКР; типоразмер 4; исполение взрывозащищенное; двигатель с установочной мощностью N=0,37 кВт и частотой вращения 1000 об/мин; климатическое исполнение У2:
ВКР-4-В-0,37*1000-У2
| Обозначения | ВКР |
| Типоразмер | 3,15; 3,55; 4; 5; 5,6; 6,3; 8; 9; 10; 11,2; 12,5 |
|
Исполнение
|
— общепромышленное |
| К1 — коррозионностойкое | |
| В — взрывозащищенное | |
| ВК1 — взрывозащищенное коррозионностойкое | |
|
Параметры двигателя
Ny*n |
Ny — мощность электродвигателя (кВт) |
| n — частота вращения рабочего колеса (об/мин) | |
| Климатическое исполнение | У2, У3,Т2,Т3 |
Технические характеристики ВКР-3,15
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-3,15
|
1 | 920 | 0,25 | 63В6 | 0,6-1,2 | 125-0 | 31 |
| 1 | 920 | 0,37 | 71А6 | 0,6-1,2 | 125-0 | 33 | |
| 1 | 1420 | 0,37 | 63B4 | 0,77-2,0 | 275-0 | 33 | |

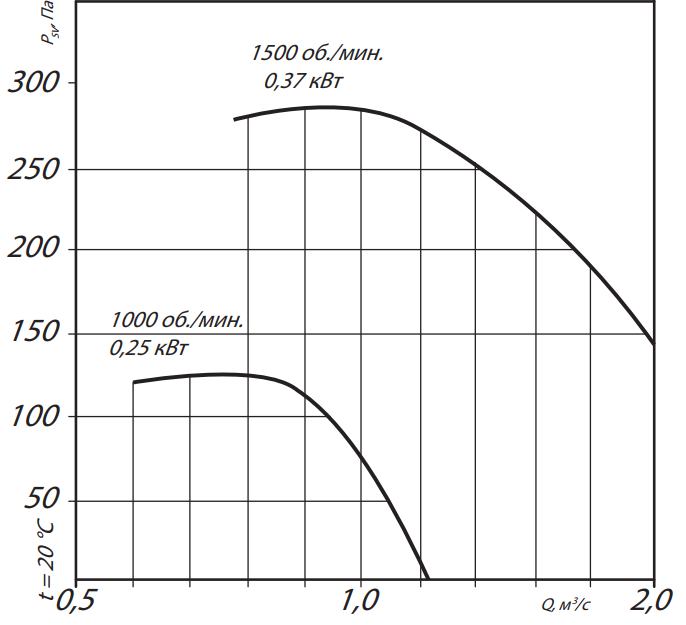

Аэродинамические характеристики ВКР-3,15

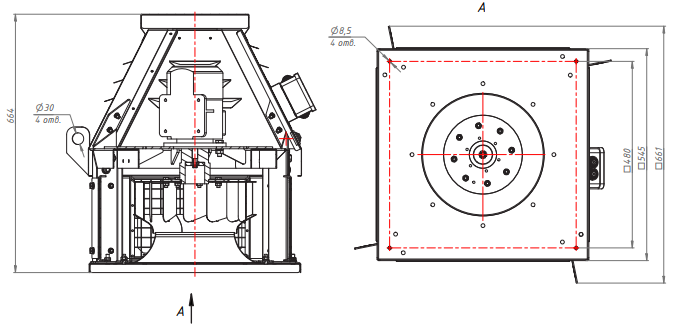

Габаритные и присоединительные размеры ВКР-3,15
Акустические характеристики ВКР-3,15
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР-3,15 | 1400 | 56 | 56 | 60 | 62 | 61 | 58 | 53 | 46 | 65 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-3,55
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-3,55
|
0,95 | 1000 | 0,18 | 63A6 | 0,25-0,49 | 110-0 | 38 |
| 1,0 | 1000 | 0,18 | 63A6 | 0,3-0,6 | 120-0 | 38 | |
| 1,05 | 1000 | 0,18 | 63A6 | 0,35-0,68 | 130-0 | 38 | |
| 1,1 | 1000 | 0,18 | 63A6 | 0,34-0,8 | 150-0 | 38 | |
| 0,95 | 1500 | 0,25 | 63A4 | 0,38-0,78 | 240-0 | 41 | |
| 1,0 | 1500 | 0,37 | 63B4 | 0,45-0,92 | 270-0 | 42 | |
| 1,05 | 1500 | 0,55 | 71A4 | 0,53-1,08 | 310-0 | 43 | |
| 1,1 | 1500 | 0,55 | 71A4 | 0,52-1,25 | 330-0 | 43 | |

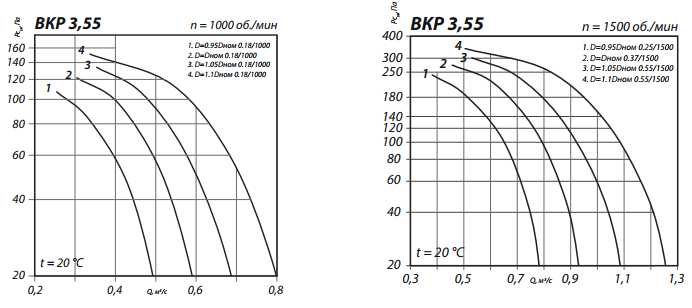

Аэродинамические характеристики ВКР-3,55
Габаритные и присоединительные размеры ВКР-3,55
Акустические характеристики ВКР-3,55
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-3,55
|
1000 | 61 | 64 | 66 | 64 | 60 | 60 | 54 | 41 | 66 |
| 1500 | 70 | 73 | 75 | 73 | 69 | 69 | 63 | 50 | 75 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-4
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-4
|
0,95 | 890 | 0,18 | 63А6 | 0,36-0,74 | 125-0 | 46 |
| 1,0 | 890 | 0,18 | 63А6 | 0,42-0,87 | 140-0 | 46 | |
| 1,05 | 890 | 0,18 | 63А6 | 0,49-1,0 | 155-0 | 46 | |
| 1,1 | 890 | 0,25 | 63В6 | 0,56-1,2 | 170-0 | 46 | |
| 0,95 | 1370 | 0,37 | 63В4 | 0,56-1,14 | 300-0 | 46 | |
| 1,0 | 1390 | 0,55 | 71А4 | 0,65-1,35 | 340-0 | 55 | |
| 1,05 | 1390 | 0,75 | 71В4 | 0,76-1,57 | 375-0 | 55 | |
| 1,1 | 1390 | 0,75 | 71В4 | 0,88-1,8 | 410-0 | 55 | |

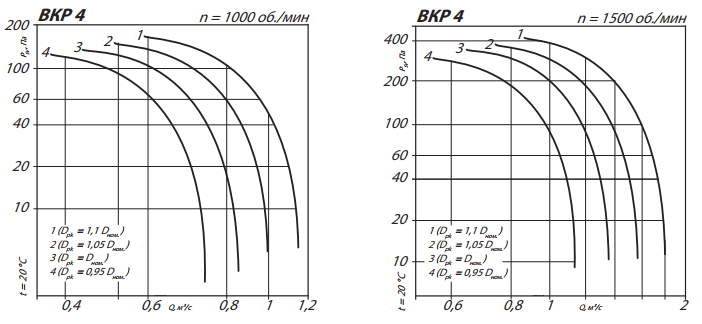

Аэродинамические характеристики ВКР-4

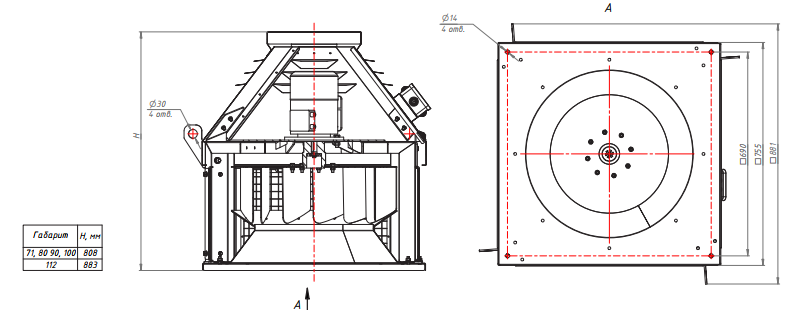

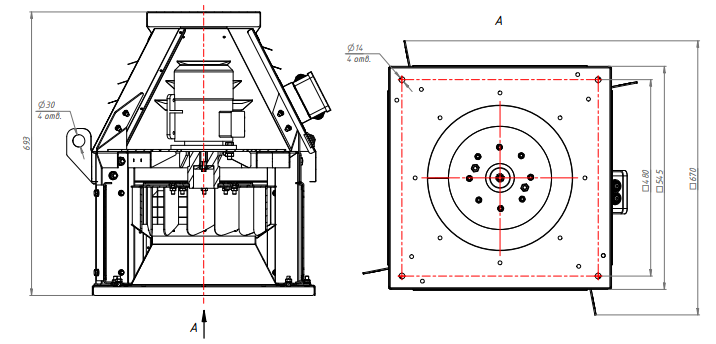

Габаритные и присоединительные размеры ВКР-4
Акустические характеристики ВКР-4
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР-4 | 1000 | 68 | 75 | 77 | 80 | 74 | 66 | 58 | 51 | 79 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-5
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-5
|
0,95 | 910 | 0,37 | 71А6 | 0,71-1,5 | 200-0 | 75 |
| 1,0 | 900 | 0,55 | 71В6 | 0,85-1,7 | 225-0 | 75 | |
| 1,05 | 900 | 0,55 | 71В6 | 0,96-2,0 | 245-0 | 75 | |
| 1,1 | 930 | 0,75 | 80А6 | 1,15-2,5 | 290-0 | 80 | |
| 0,9 | 1400 | 1,1 | 80А4 | 1,1-2,4 | 485-0 | 80 | |
| 1,0 | 1405 | 1,5 | 80В4 | 1,3-2,7 | 545-0 | 80 | |
| 1,05 | 1420 | 2,2 | 90L4 | 1,5-3,2 | 610-0 | 90 | |
| 1,1 | 1430 | 3 | 100S4 | 1,8-3,7 | 680-0 | 95 | |

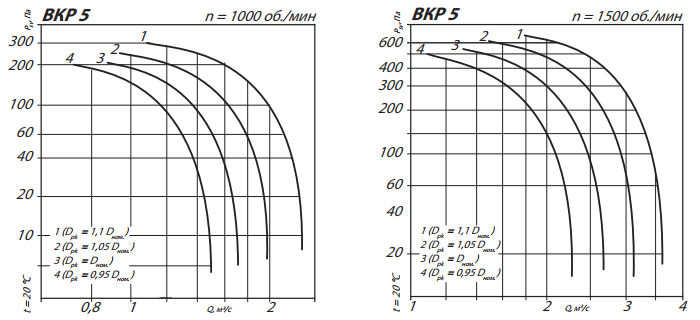

Аэродинамические характеристики ВКР-5

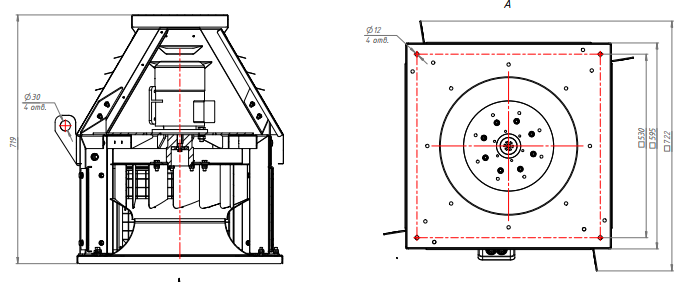

Габаритные и присоединительные размеры ВКР-5
Акустические характеристики ВКР-5
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-5
|
1000 | 78 | 81 | 83 | 81 | 77 | 77 | 71 | 58 | 83 |
| 1500 | 80 | 83 | 85 | 83 | 79 | 79 | 73 | 60 | 85 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-5,6
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-5,6
|
0,95 | 900 | 0,55 | 71В6 | 1,0-2,2 | 250-0 | 80 |
| 1,0 | 930 | 0,75 | 80А6 | 1,2-2,5 | 300-0 | 85 | |
| 1,05 | 930 | 1,1 | 80В6 | 1,4-2,9 | 330-0 | 85 | |
| 1,1 | 940 | 1,5 | 90L6 | 1,6-3,4 | 370-0 | 95 | |
| 0,95 | 1420 | 2,2 | 90L4 | 1,6-3,3 | 630-0 | 95 | |
| 1,0 | 1430 | 3 | 100S4 | 1,9-3,8 | 705-0 | 100 | |
| 1,05 | 1430 | 4 | 100L4 | 2,2-4,4 | 780-0 | 110 | |
| 1,1 | 1430 | 5,5 | 112M4 | 2,5-5,2 | 855-0 | 120 | |

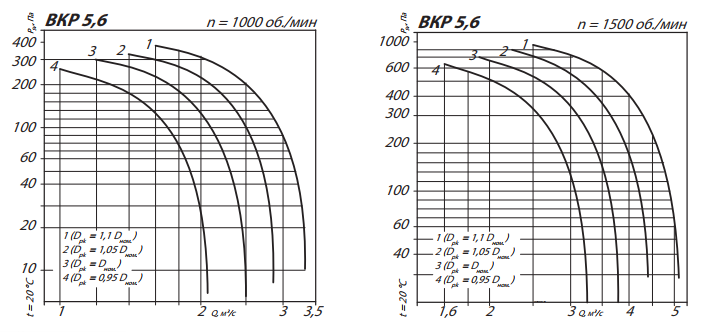

Аэродинамические характеристики ВКР-5,6
Габаритные и присоединительные размеры ВКР-5,6
Акустические характеристики ВКР-5,6
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-5,6
|
1000 | 77 | 81 | 84 | 85 | 81 | 78 | 70 | 70 | 86 |
| 1500 | 79 | 83 | 86 | 87 | 83 | 80 | 72 | 62 | 88 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-6,3
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-6,3
|
0,95 | 930 | 1,1 | 80В6 | 1,5-3,0 | 350-0 | 110 |
| 1,0 | 940 | 1,5 | 90L6 | 1,7-3,6 | 400-0 | 120 | |
| 1,05 | 950 | 2,2 | 100L6 | 2,0-4,3 | 450-0 | 135 | |
| 1,1 | 950 | 3 | 112MА6 | 2,3-4,8 | 500-0 | 145 | |
| 0,95 | 1430 | 4 | 100L4 | 2,3-4,5 | 805-0 | 135 | |
| 1,0 | 1430 | 5,5 | 112M4 | 2,7-5,5 | 890-0 | 145 | |
| 1,05 | 1450 | 7,5 | 132S4 | 3,1-6,5 | 1015-0 | 165 | |
| 1,1 | 1450 | 11 | 132M4 | 3,6-7,5 | 1110-0 | 185 | |

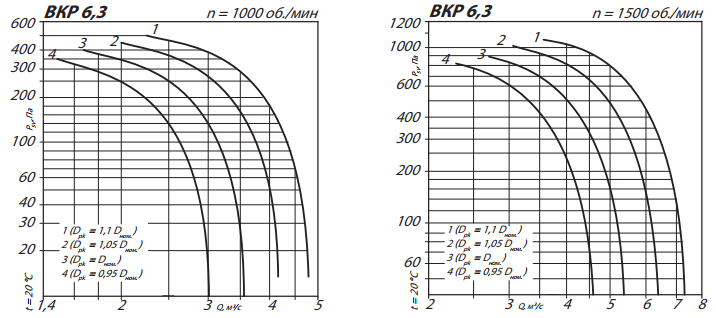

Аэродинамические характеристики ВКР-6,3

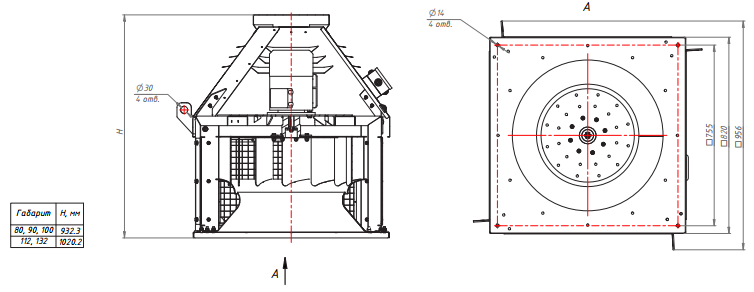

Габаритные и присоединительные размеры ВКР-6,3
Акустические характеристики ВКР-6,3
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-6,3
|
1000 | 75 | 81 | 86 | 89 | 85 | 78 | 69 | 62 | 89 |
| 1500 | 77 | 83 | 88 | 91 | 83 | 80 | 71 | 64 | 91 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-7,1
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-7,1
|
0,95 | 950 | 2,2 | 100L6 | 2,2-4,5 | 450-0 | 140 |
| 1,0 | 950 | 3 | 112MA6 | 2,5-5,2 | 520-0 | 160 | |
| 1,05 | 950 | 4 | 112MB6 | 2,9-6,0 | 590-0 | 160 | |
| 1,1 | 950 | 5,5 | 132S6 | 3,4-7,0 | 620-0 | 180 | |
| 0,95 | 1450 | 7,5 | 132S4 | 3,3-6,8 | 1055-0 | 180 | |
| 1,0 | 1450 | 11 | 132M4 | 3,8-8,0 | 1210-0 | 195 | |
| 1,05 | 1450 | 15 | 160S4 | 4,5-9,2 | 1290-0 | 235 | |
| 1,1 | 1450 | 15 | 160S4 | 5,1-10,5 | 1410-0 | 235 | |

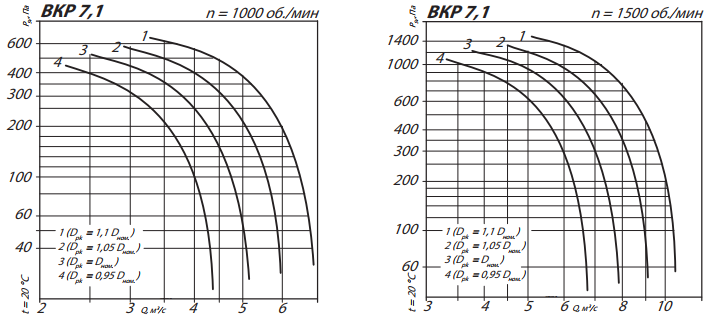

Аэродинамические характеристики ВКР-7,1

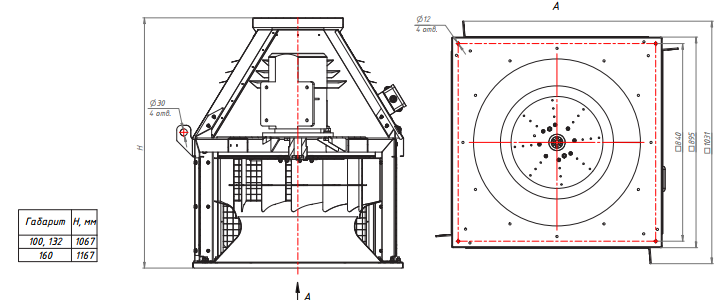

Габаритные и присоединительные размеры ВКР-7,1
Акустические характеристики ВКР-7,1
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-7,1
|
1000 | 80 | 86 | 87 | 89 | 86 | 80 | 71 | 63 | 90 |
| 1500 | 82 | 88 | 89 | 91 | 88 | 82 | 73 | 65 | 92 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-8
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-8
|
0,9 | 950 | 4 | 112MB6 | 3,1-6,4 | 600-0 | 220 |
| 1,0 | 960 | 5,5 | 132S6 | 3,6-7,5 | 690-0 | 240 | |
| 1,05 | 970 | 7,5 | 132М6 | 4,3-8,8 | 730-0 | 260 | |
| 1,1 | 970 | 11 | 160S6 | 4,9-10,1 | 800-0 | 300 | |
| 0,95 | 1450 | 15 | 160S4 | 4,7-9,7 | 1400-0 | 300 | |
| 1,0 | 1450 | 18,5 | 160М4 | 5,5-11,3 | 1480-0 | 325 | |
| 1,05 | 1460 | 22 | 180S4 | 6,4-13,2 | 1655-0 | 340 | |
| 1,1 | 1460 | 30 | 180М4 | 7,4-15,1 | 1815-0 | 360 | |

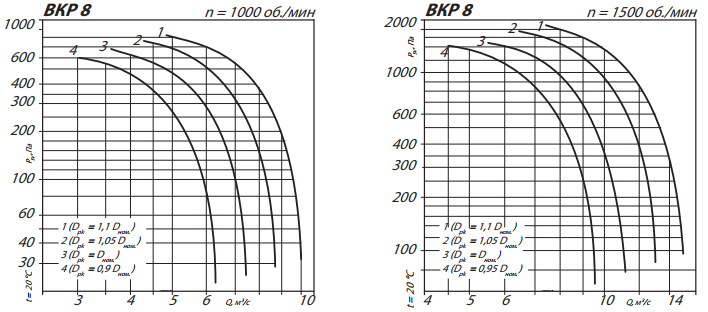

Аэродинамические характеристики ВКР-8
Габаритные и присоединительные размеры ВКР-8
Акустические характеристики ВКР-8
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-8
|
1000 | 84 | 91 | 89 | 90 | 87 | 82 | 73 | 64 | 91 |
| 1500 | 86 | 93 | 91 | 92 | 89 | 84 | 75 | 66 | 93 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-9
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-9
|
0,95 | 710 | 3 | 112MB8 | 3,3-6,8 | 405-0 | 250 |
| 1,0 | 710 | 4 | 132S8 | 3,8-7,9 | 450-0 | 270 | |
| 1,05 | 710 | 5,5 | 132М8 | 4,4-9,2 | 495-0 | 290 | |
| 1,1 | 720 | 7,5 | 160S8 | 5,1-10,5 | 560-0 | 330 | |
| 0,95 | 970 | 7,5 | 132М6 | 4,5-9,2 | 790-0 | 290 | |
| 1,0 | 970 | 11 | 160S6 | 5,2-10,8 | 890-0 | 330 | |
| 1,05 | 975 | 15 | 160М6 | 6,1-12,5 | 935-0 | 355 | |
| 1,1 | 975 | 15 | 160М6 | 7,0-14,4 | 1025-0 | 355 | |

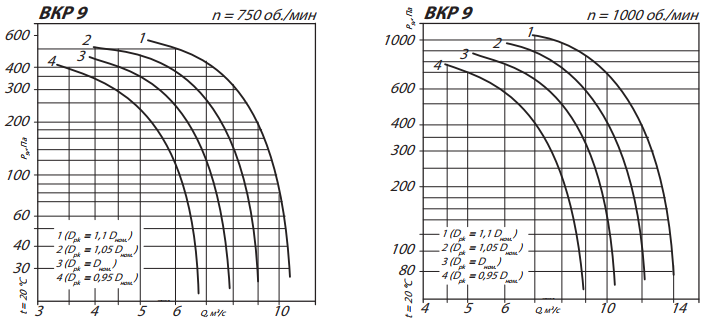

Аэродинамические характеристики ВКР-9

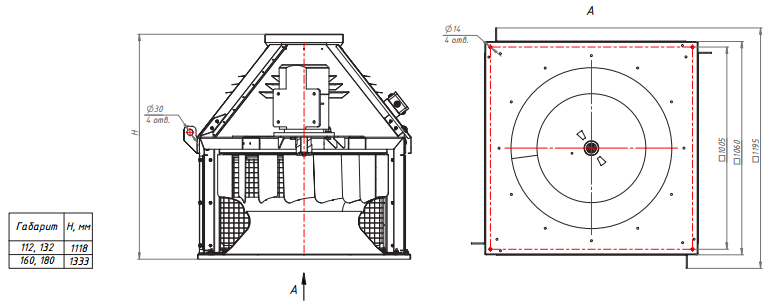

Габаритные и присоединительные размеры ВКР-9
Акустические характеристики ВКР-9
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-9
|
750 | 84 | 95 | 95 | 94 | 91 | 86 | 77 | 68 | 96 |
| 1000 | 86 | 97 | 97 | 96 | 93 | 88 | 79 | 70 | 98 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-10
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-10
|
0,9 | 710 | 5,5 | 132М8 | 4,5-8,8 | 500-0 | 355 |
| 1,0 | 720 | 7,5 | 160S8 | 5,3-10,5 | 600-0 | 395 | |
| 1,05 | 720 | 11 | 160М8 | 6,3-12,0 | 650-0 | 420 | |
| 1,1 | 720 | 11 | 160М8 | 7,1-14,0 | 690-0 | 420 | |
| 0,9 | 975 | 15 | 160М6 | 6,2-11,2 | 945-0 | 420 | |
| 1,0 | 975 | 18,5 | 180М6 | 7,2-12,9 | 1050-0 | 455 | |
| 1,05 | 975 | 22 | 200М6 | 8,4-16,0 | 1150-0 | 530 | |
| 1,1 | 980 | 30 | 200L6 | 9,7-19,1 | 1280-0 | 570 | |

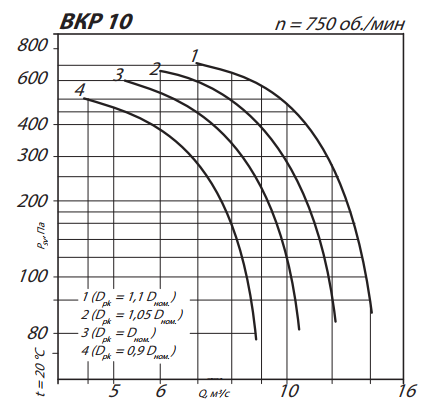

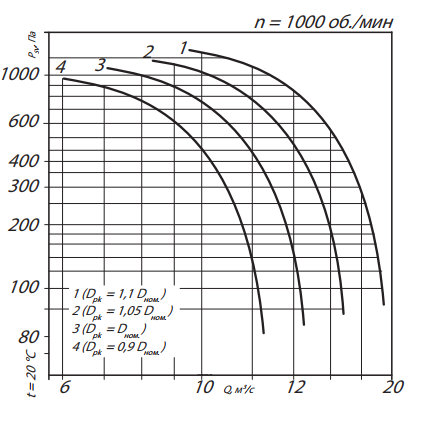

Аэродинамические характеристики ВКР-10

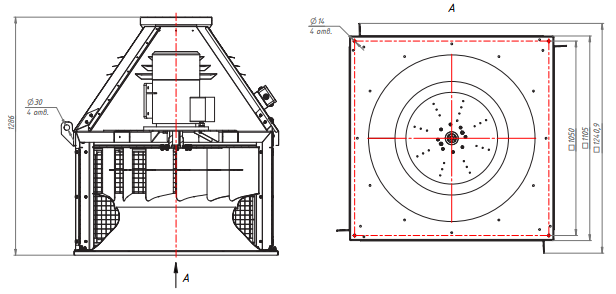

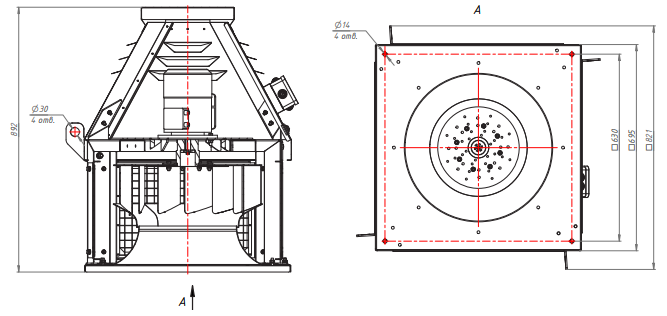

Габаритные и присоединительные размеры ВКР-10
Акустические характеристики ВКР-10
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР-10 | 750 | 92 | 99 | 97 | 98 | 95 | 90 | 81 | 72 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-11,2
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-11,2
|
0,95 | 720 | 11 | 160М8 | 6,4-13,2 | 645-0 | 455 |
| 1,0 | 720 | 11 | 160М8 | 7,5-15,4 | 715-0 | 455 | |
| 1,05 | 725 | 15 | 180М8 | 8,0-17,7 | 800-0 | 490 | |
| 1,1 | 730 | 18,5 | 200М8 | 10,1-20,8 | 890-0 | 565 | |
| 0,95 | 975 | 22 | 200М6 | 8,7-17,9 | 1185-0 | 565 | |
| 1,0 | 980 | 30 | 200L6 | 10,2-21,0 | 1325-0 | 605 | |
| 1,05 | 985 | 37 | 225М6 | 11,9-24,4 | 1475-0 | 650 | |

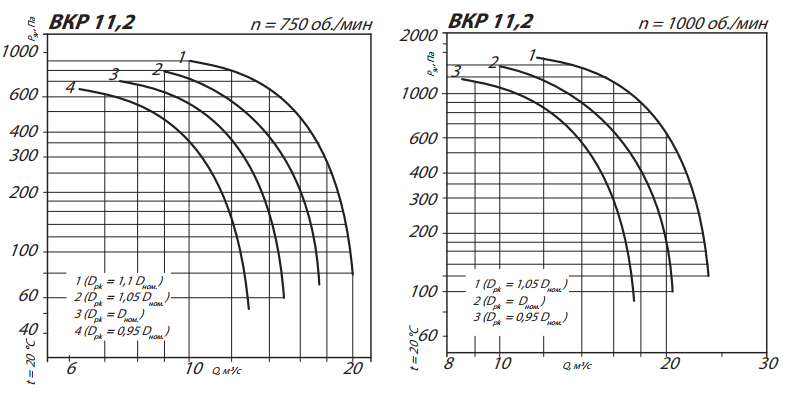

Аэродинамические характеристики ВКР-11,2

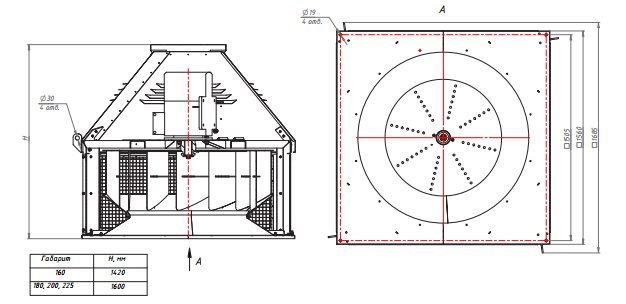

Габаритные и присоединительные размеры ВКР-11,2
Акустические характеристики ВКР-11,2
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
|
ВКР-11,2
|
750 | 92 | 99 | 97 | 96 | 94 | 86 | 78 | 70 | 98 |
| 1000 | 94 | 101 | 99 | 98 | 96 | 88 | 80 | 72 | 100 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики ВКР-12,5
|
Марка и
типоразмер |
D рабочего колеса
|
Частота вращения
об/мин |
Электродвигатель | Параметры рабочей зоны |
Масса, кг
|
||
| Установленная мощность, кВт |
Тип электродвигателя |
Производительность, м³/с |
Полное давление, Па |
||||
|
ВКР-12,5
|
0,95 | 730 | 18,5 | 200М8 | 9,1-18,6 | 830-0 | 615 |
| 1,0 | 730 | 22 | 200L8 | 10,6-22,0 | 915-0 | 655 | |
| 1,05 | 735 | 30 | 225М8 | 12,3-25,3 | 1025-0 | 700 | |

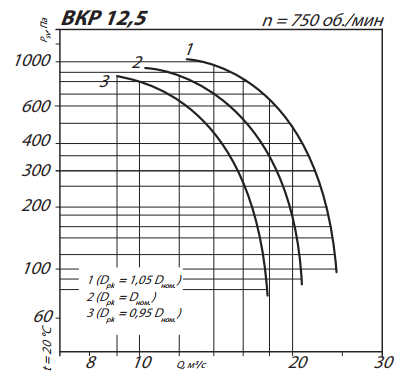

Аэродинамические характеристики ВКР-12,5

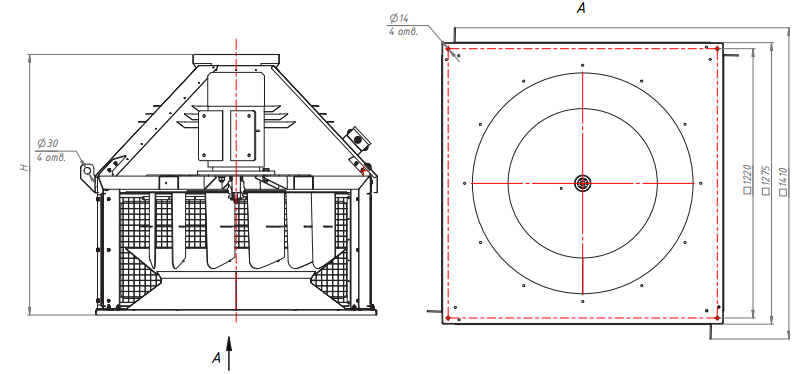

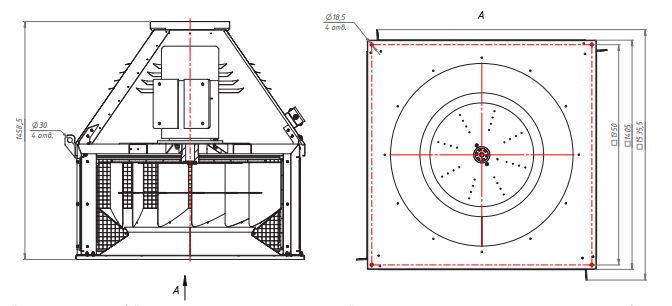

Габаритные и присоединительные размеры ВКР-12,5
Акустические характеристики ВКР-12,5
|
Типоразмер
вентилятора |
Частота вращения,
об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА
|
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКР-12,5 | 500 | 92 | 99 | 97 | 94 | 92 | 82 | 74 | 68 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
