Назначение

Крышные агрегаты для систем противодымного подпора (ПД) устанавливают на кровле зданий. Они обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в лестничных, лифтовых и прочих зонах, не допуская поступление дыма в эти помещения. При этом упрощается вентиляционная система и освобождается рабочее пространство на техническом этаже.

Выпускают вентиляторы следующих исполнений:

— общепромышленное (Н)

Конструкция

ВКОП — простейший и самый экономный вариант для монтажа на подготовленное основание или на воздуховод. В основе ВКОП специально разработанные высокоэффективные осевые вентиляторы.
Монтаж ВКОП предполагает подготовленное строительное основание, при монтаже в кровлю без подготовки необходимо использовать стаканы СМОК присоединяемый к ВКОП через переходник ПЕК-ЭВА.

Для защиты от случайных протечек при сильных осадках или конденсации влаги из помещения на холодных элементах ВКОП необходимо применять дополнительные решения: поддоны серии ПОД.

Эксплуатация

Вентиляторы могут эксплуатироваться в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 1-ой категории размещения по ГОСТ 15150.

Условия эксплуатации:

1. температура окружающей среды
— от минус 40 до +40°С для умеренного климата,
— от минус 60 до +40°С для умеренного и холодного климата,
— от минус 10 до +50°С для тропического климата;

2. перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям, алюминиевым сплавам и материалу GRP выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м3;

3. среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Маркировка

Пример:

Агрегат крышный ВКОП типоразмер 063; общепромышленного исполнения; номинальная мощность Nном=11кВт, число полюсов 2; климатическое исполнение У1:

ВКОП-063-Н-01100/2-У1

* Температура окружающей среды для: У1-от минус 40 до +40°С; УХЛ1-от минус 60 до +40°С; Т1-от минус 10 до +50°С.
** Все двигатели по умолчанию поставляются с напряжением питания 380В, 50Гц, прямой пуск, исполнение
на другие напряжения и способы подключения по специальному согласованию. Пуск двигателей от 15кВт должен выполняться с применением софт стартера МСD.
*** Индекс мощности — см. таблицу 1.

— Дополнительная комплектация заказывается отдельными позициями как опции (см.- раздел «Дополнительная комплектация»).
— Специальные требования к вентилятору указываются дополнительно.

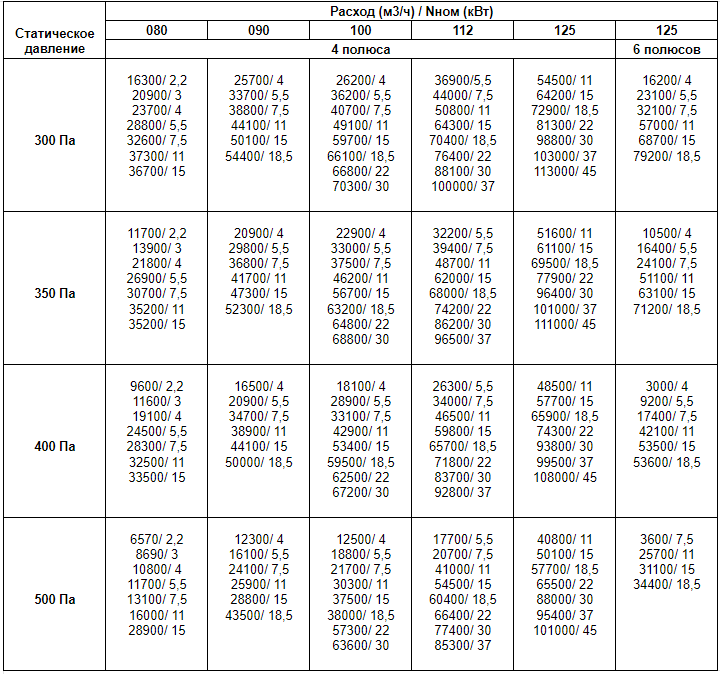

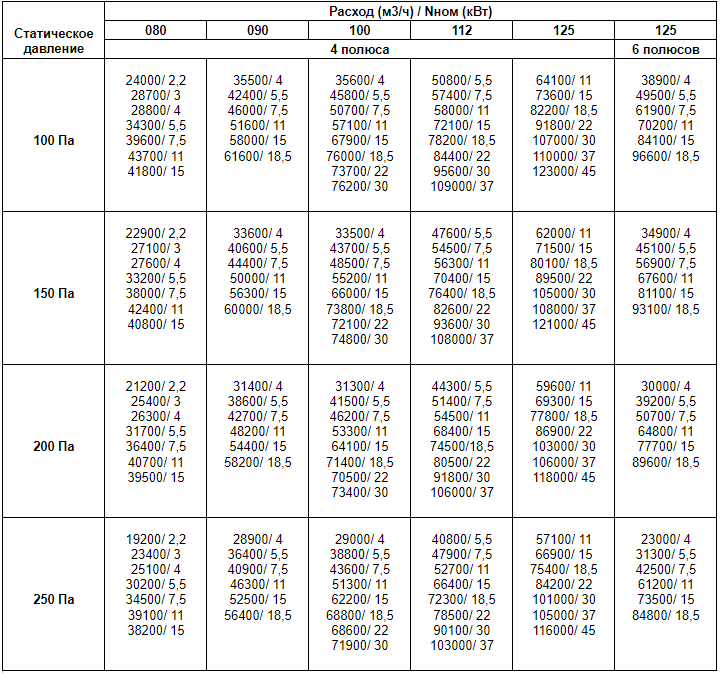

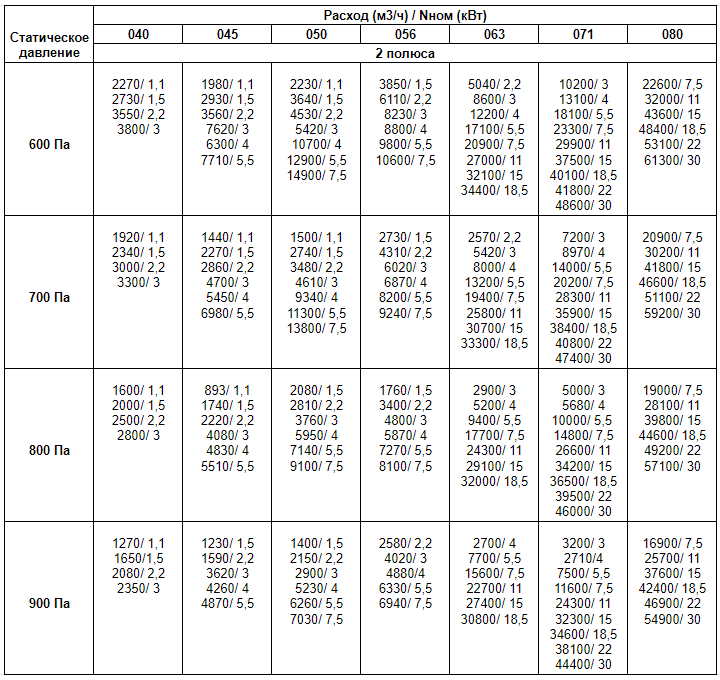

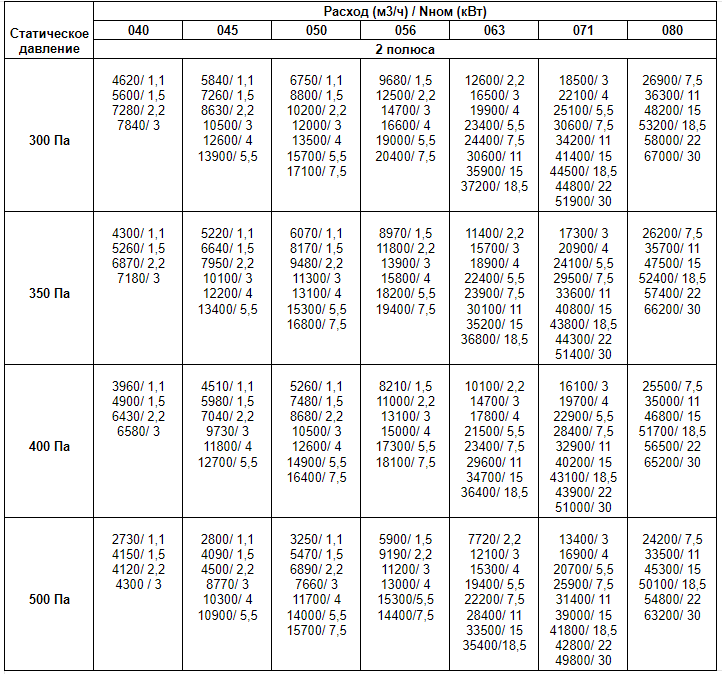

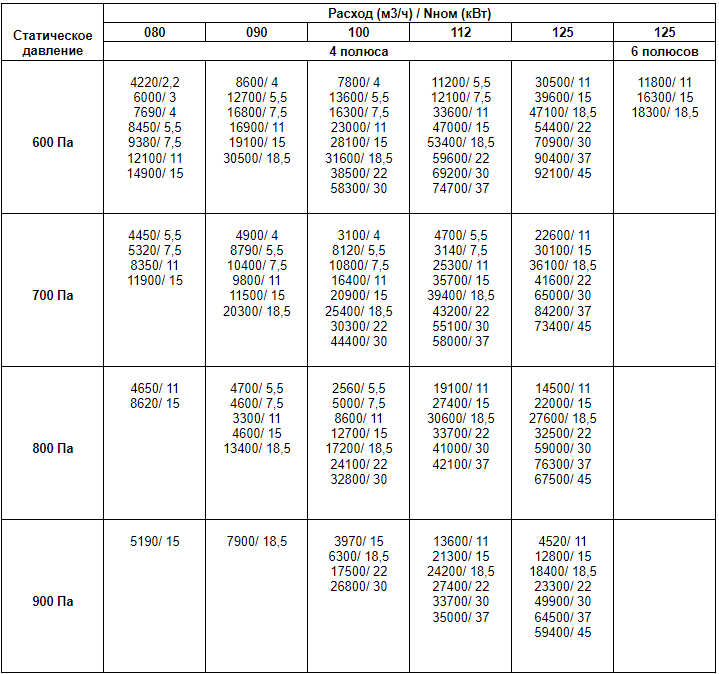

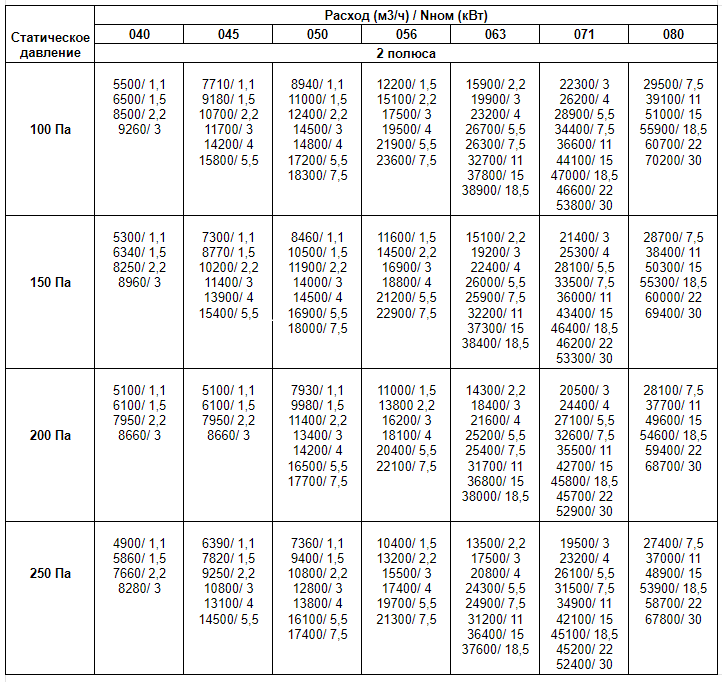

Таблица 1
