Назначение

Вентиляторы крышные ВКРФ ДУ дымоудаления развивают низкое давление при одностороннем всасывании рабочей среды. Используются в системах противопожарной вентиляции и предназначены для удаления дыма, газов и избыточного тепла из помещений и зданий при возникновении пожара или задымления.

Вентиляторы крышные дымоудаления ВКРФ ДУ предназначены для монтажа на крышах плоской и покатой конструкции с любым типом кровельного материала. Работают без сети воздуховодов, вытягивая воздух с подкровельного пространства.

Рабочая среда – задымленный и загазованный воздух помещений температурой до +400°С или +600°С (в зависимости от теплостойкости агрегата) с предельно допустимой концентрацией пыли 100 мг/м.куб.

Общие сведения

• Варианты конструктивного исполнения: исполнение 1
• Вентиляторы сертифицированы: соответствие требованиям ТУ 4861-008-85589750-2011
• Корпус из оцинкованной стали
• Рабочие колеса 3 типов исполнения — РВ6к, РВ6, РВ9
• Рабочее колесо устанавливается непосредственно на валу двигателя
• Возможные исполнения по теплостойкости: 400°C и 600°C
• Время работы до 120 минут

Конструкция

Вентилятор крышной ВКРФ ДУ для удаления дыма и газов имеет моноблочное конструктивное исполнение, поставляется заказчику в полностью собранном виде в заводской упаковке.

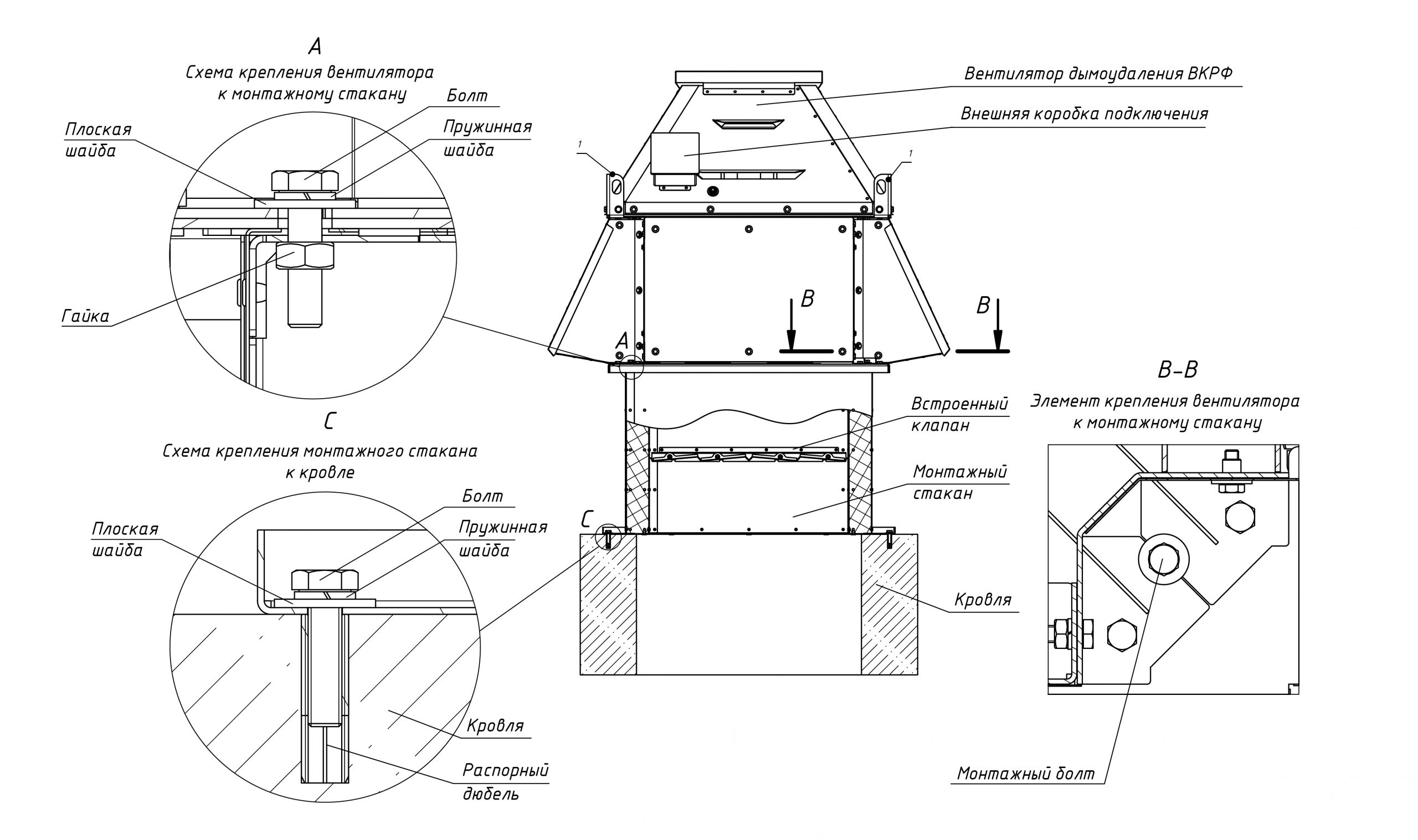

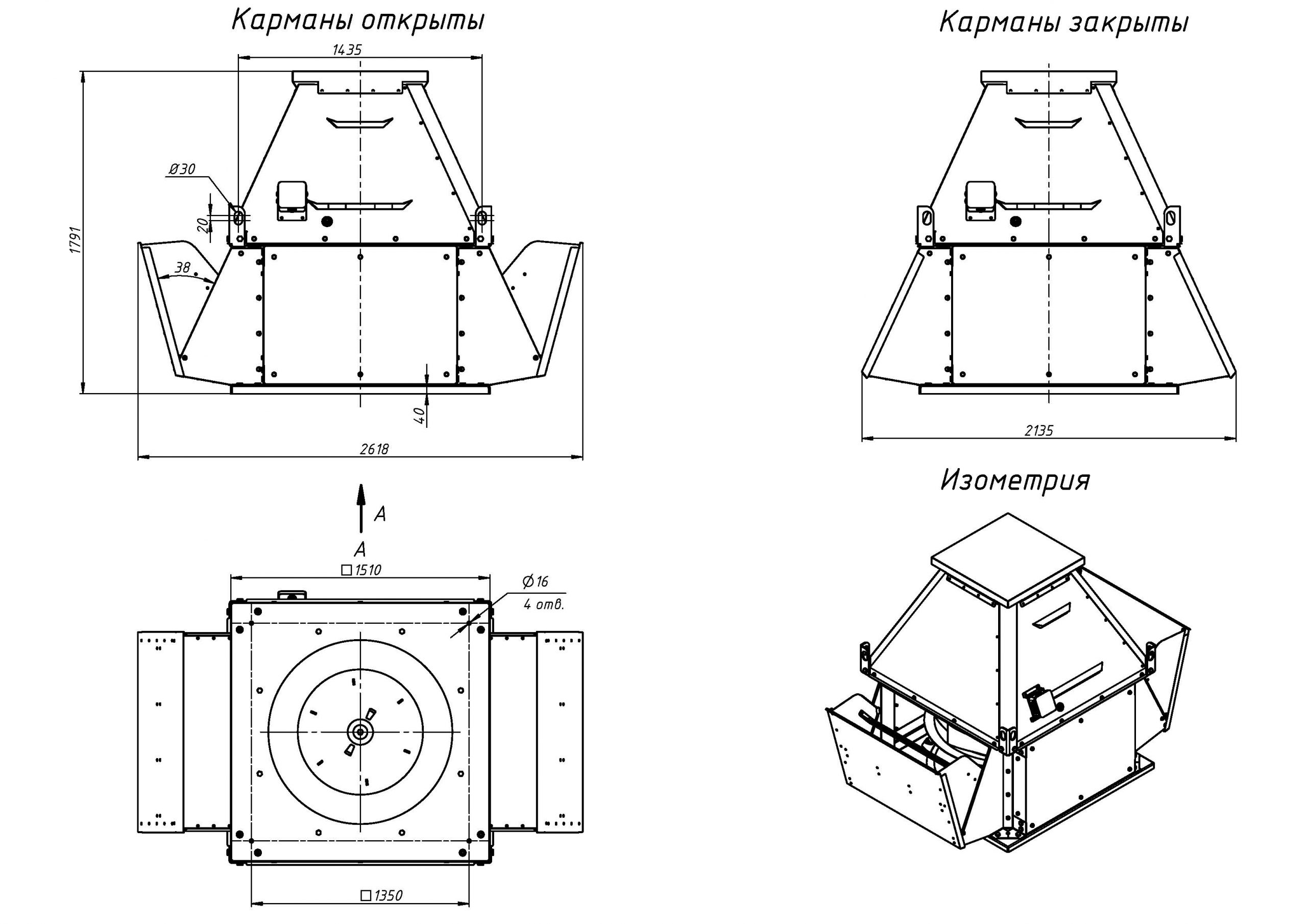

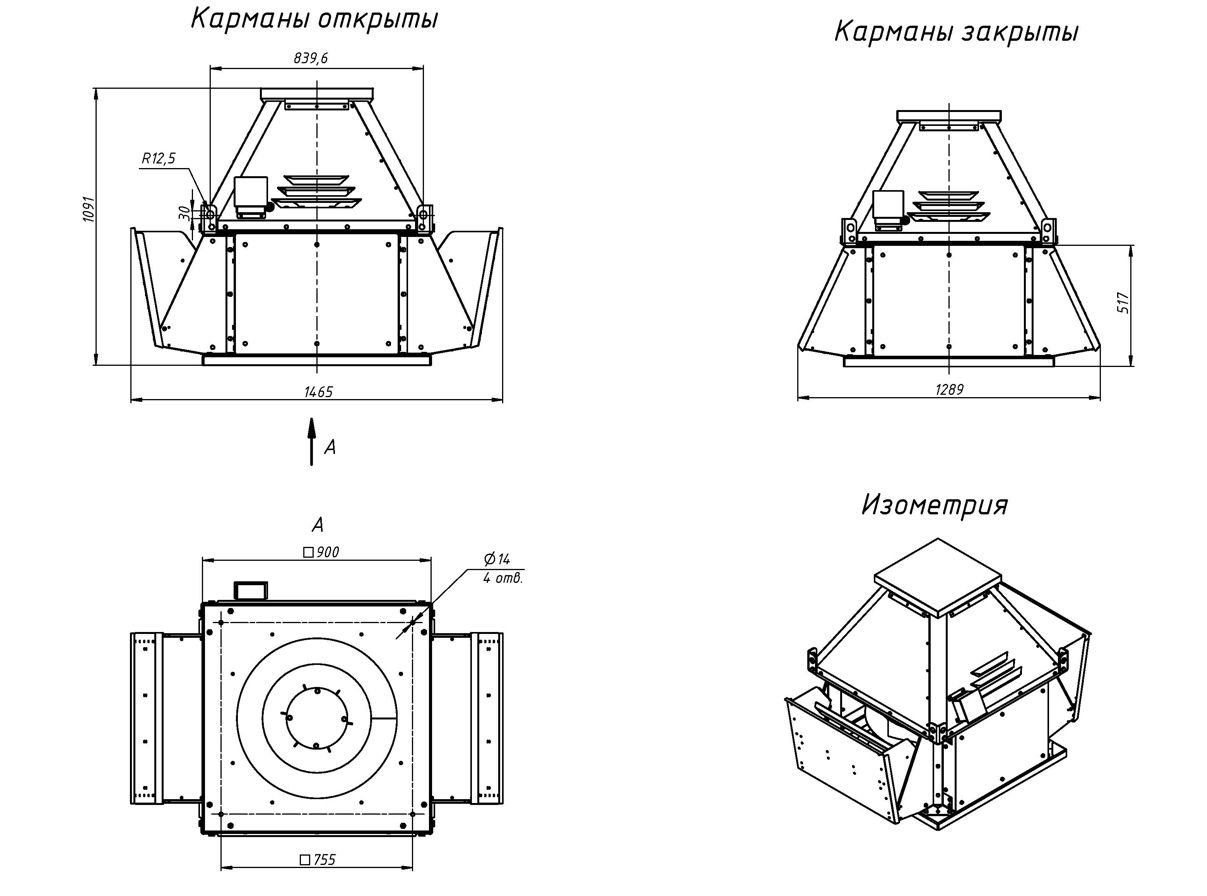

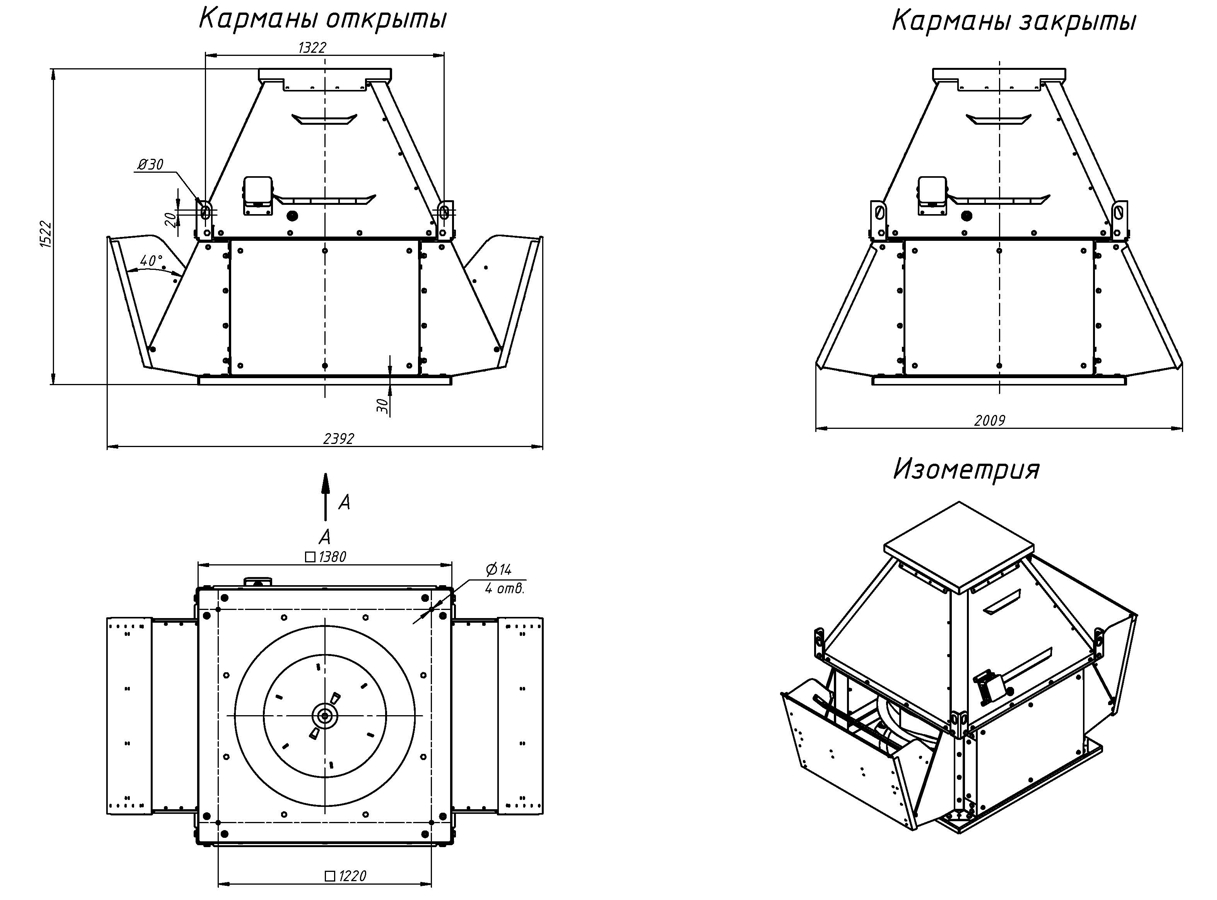

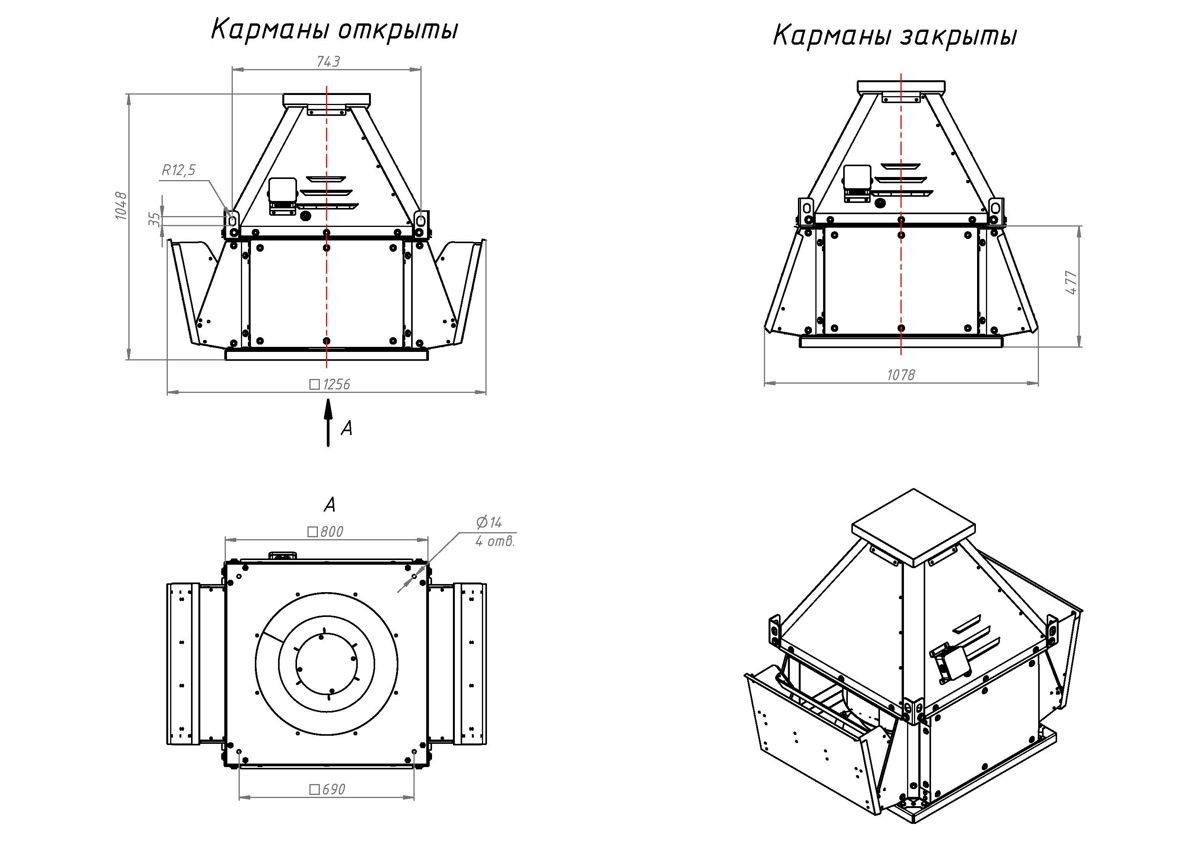

Для установки вентилятора крышного дымоудаления ВКРФ ДУ используется монтажный стакан типа СТМ. Среди основных конструктивных элементов можно выделить корпус из тонколистовой оцинкованной стали, рабочее колесо радиального типа с 12-ю отогнутыми в обратную вращению сторону лопатками и электропривод вертикальной компоновки.

Рабочее колесо посредством осевой втулки насаживается на вал электродвигателя. Для защиты привода от атмосферных осадков и прямого солнечного излучения в конструкции вентилятора крышного ВКРФ ДУ дымоудаления предусмотрен пирамидальный кожух. Питающие контакты вынесены в клеммную коробку, расположенную на наружной стороне корпусной детали.

В зависимости от системы управления вентиляторы крышные ВКРФ ДУ могут включаться в ручном режиме или в автоматическом по сигналу аварийных датчиков.

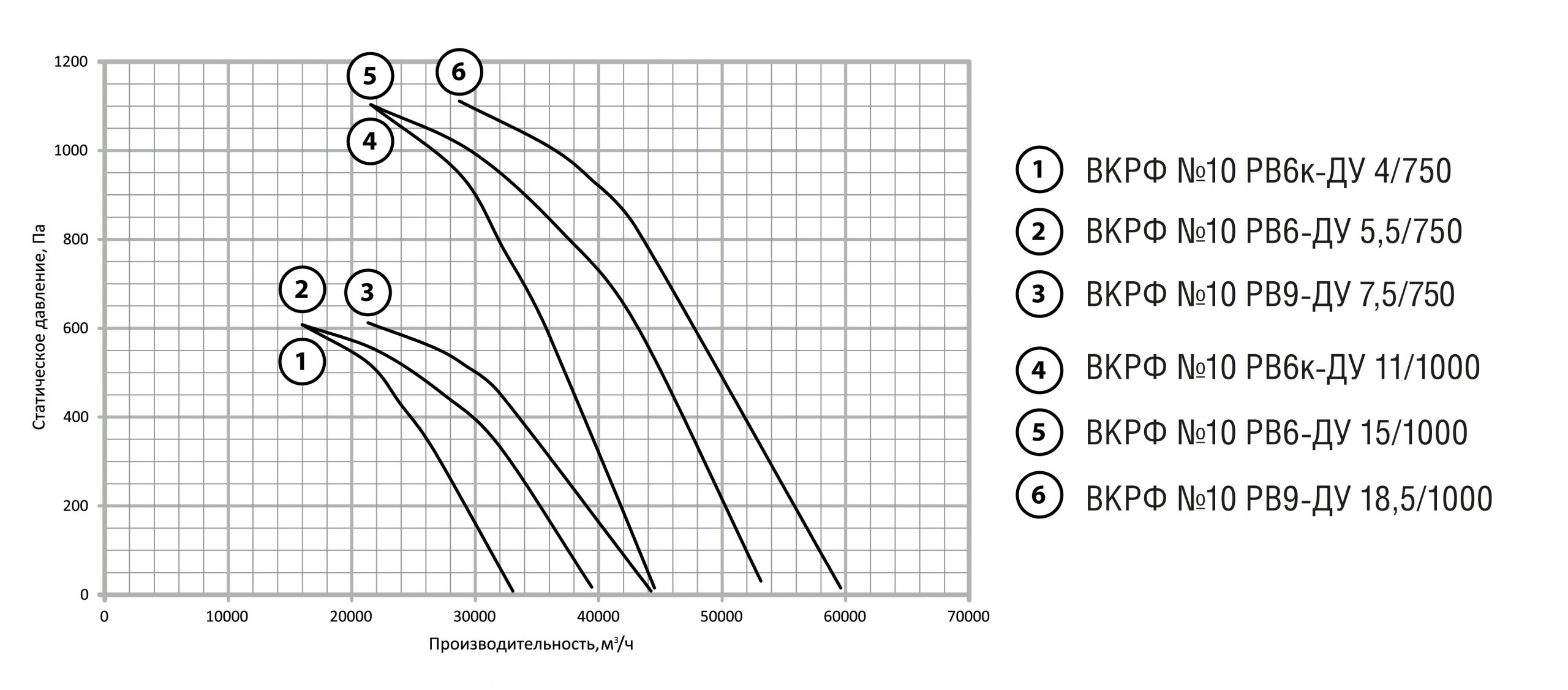

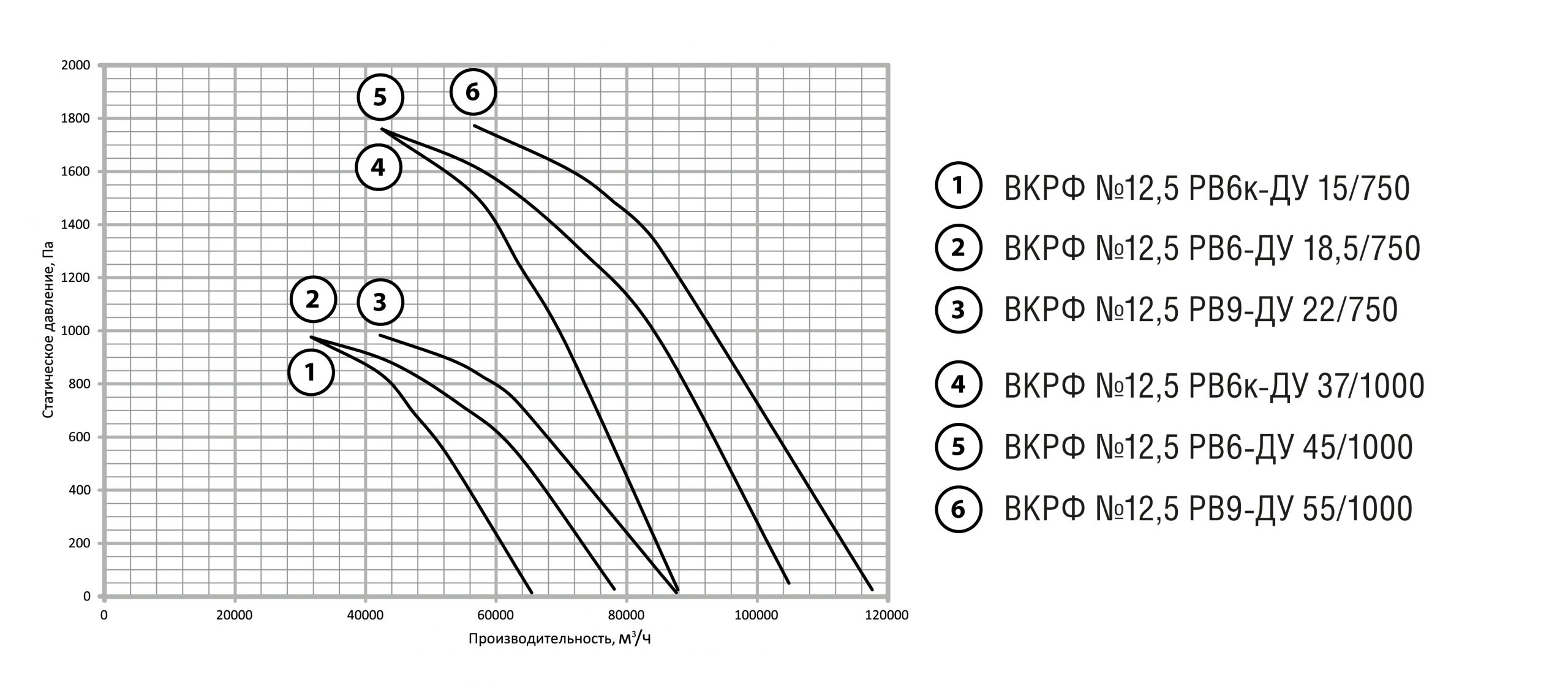

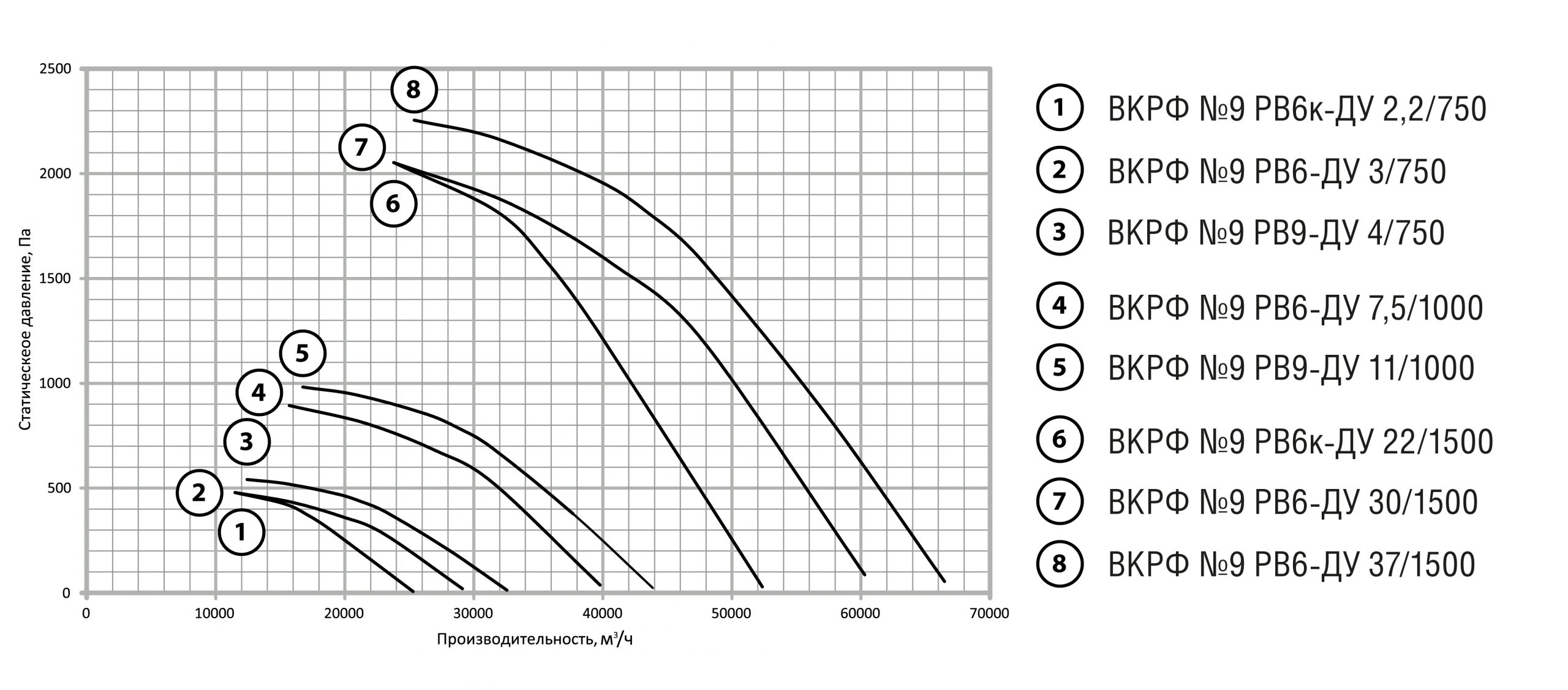

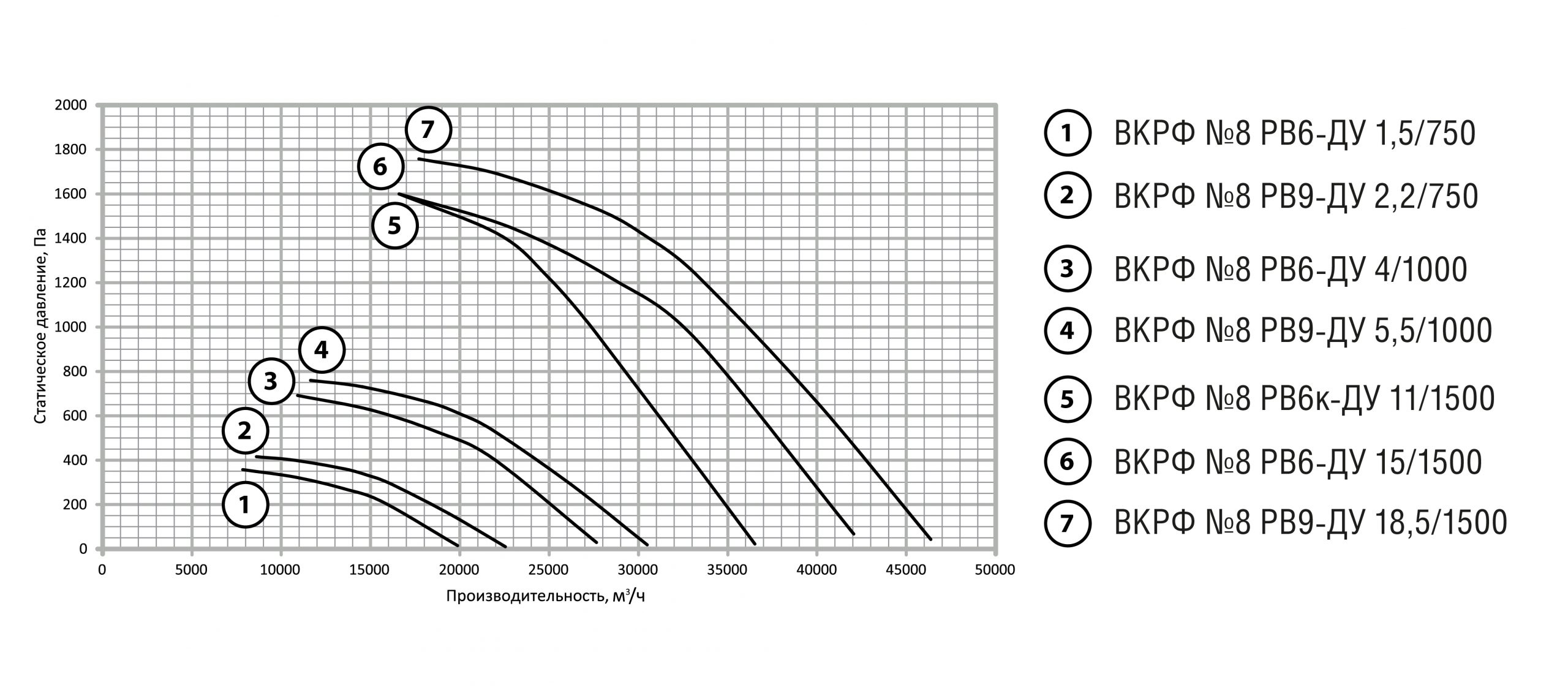

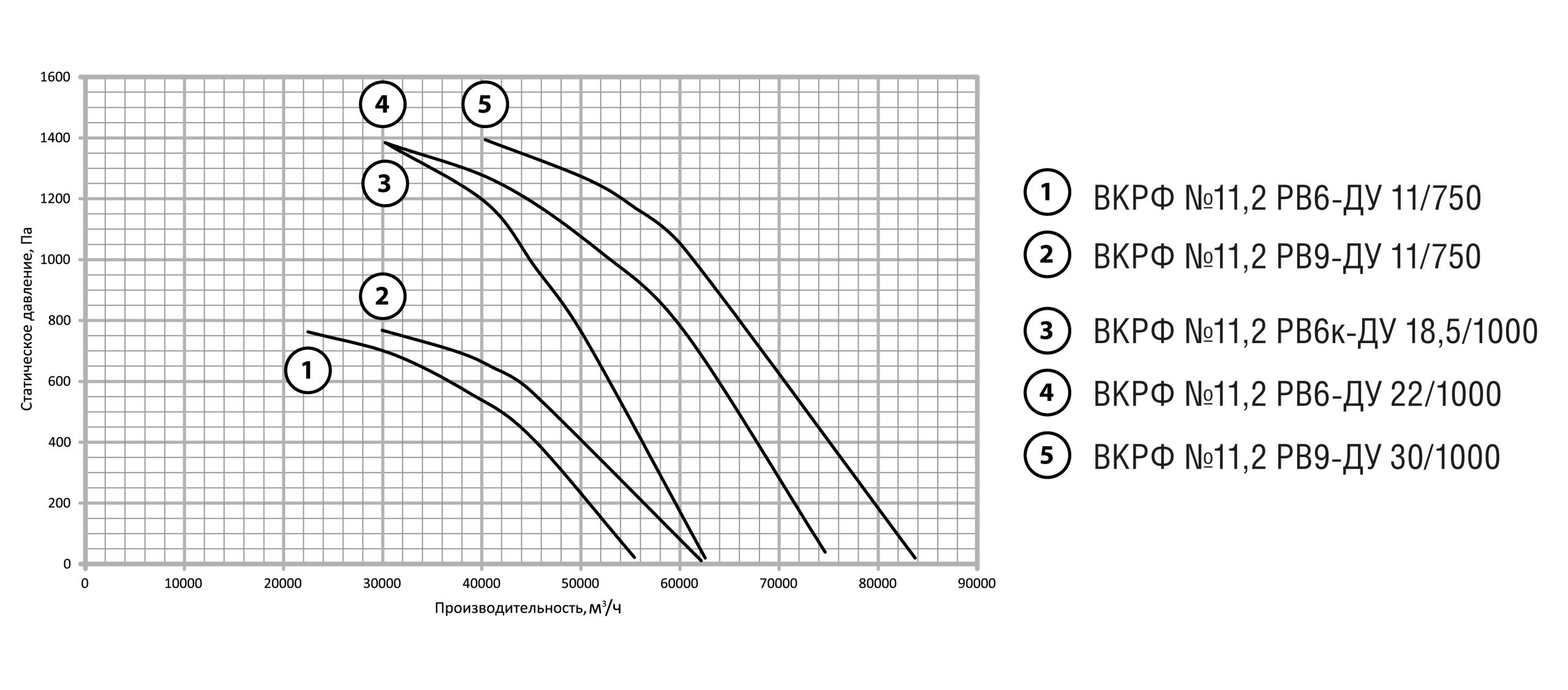

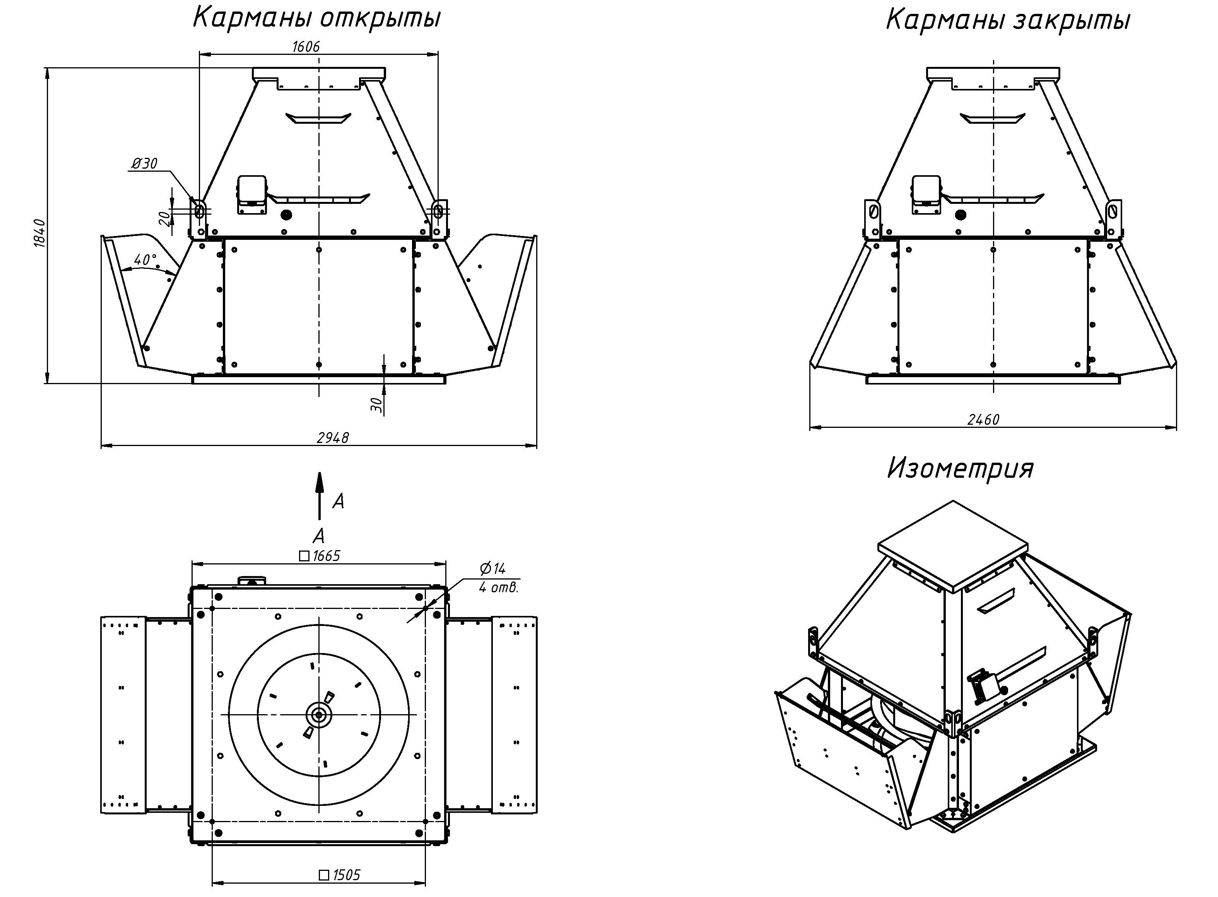

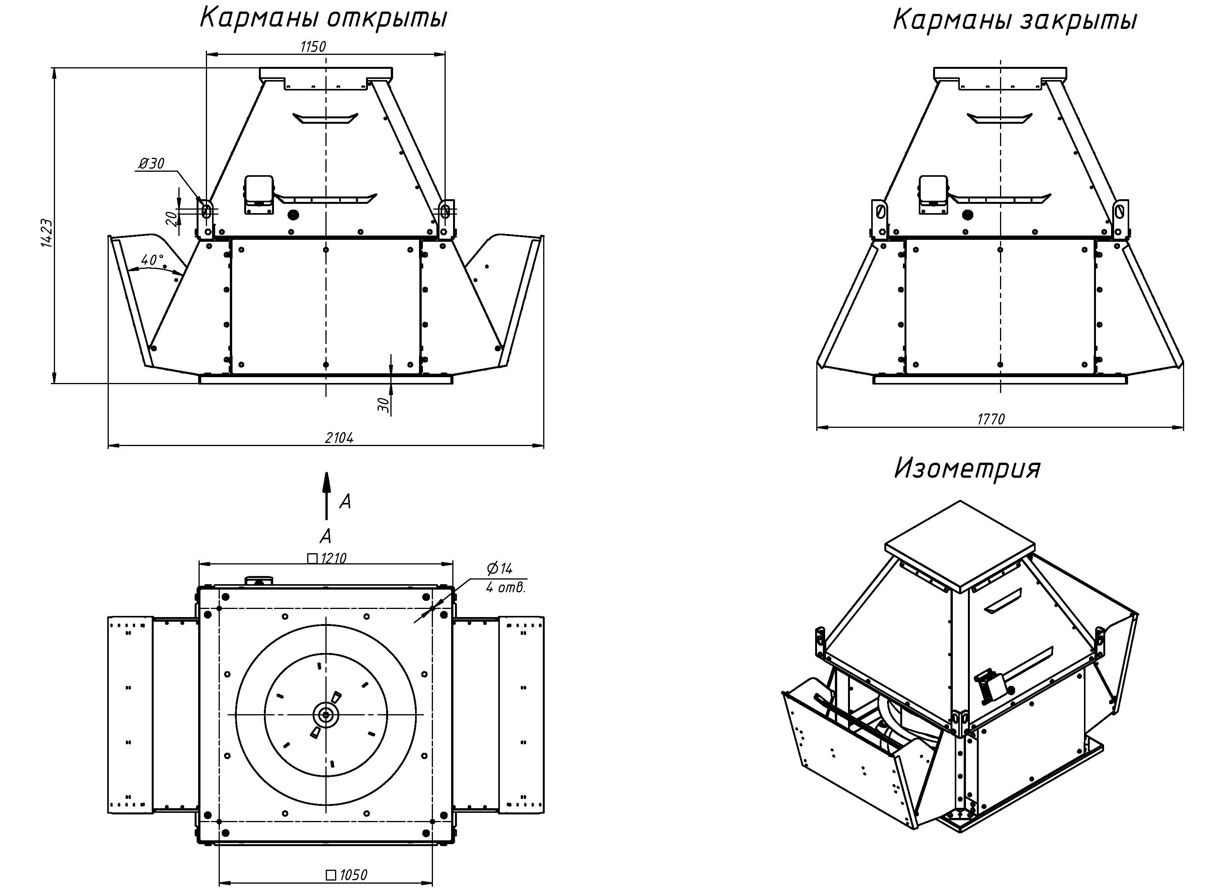

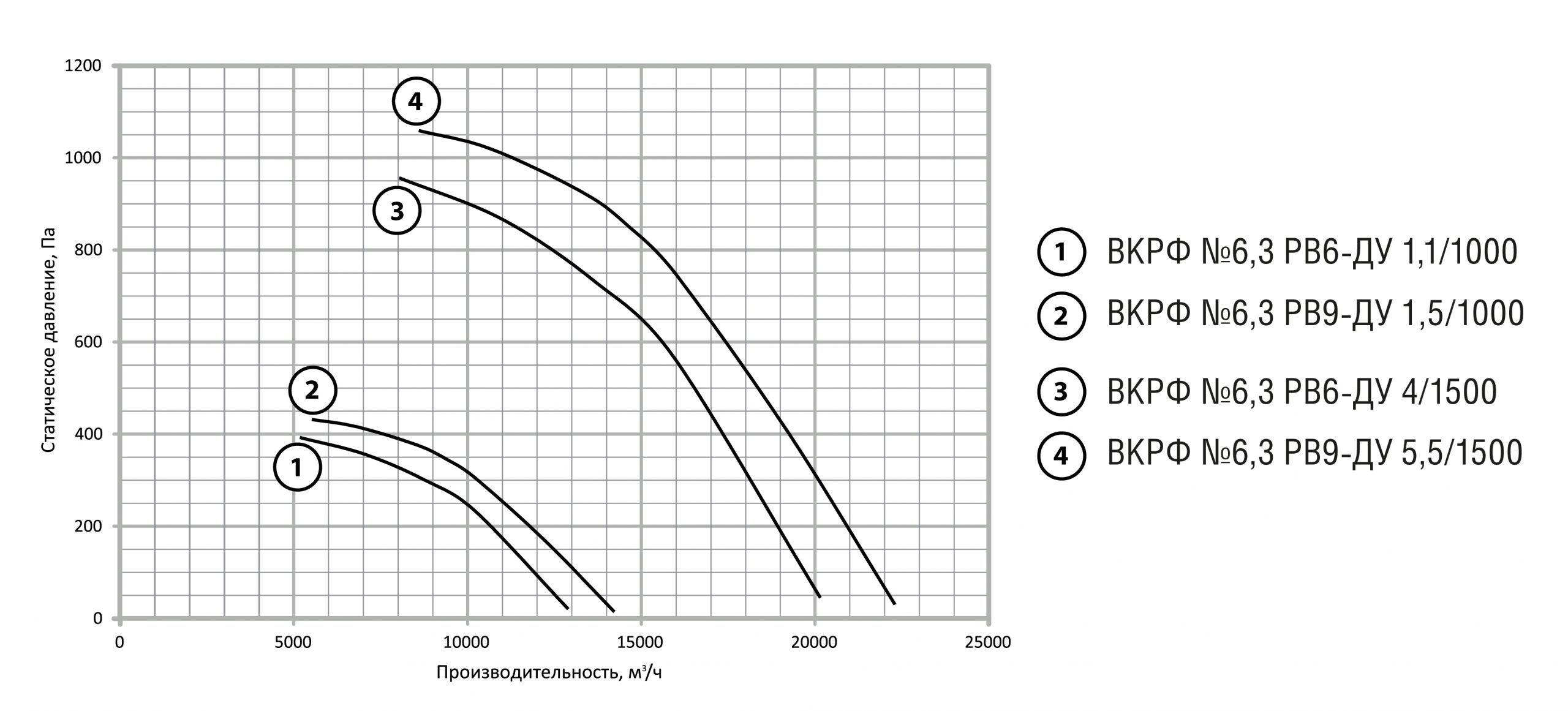

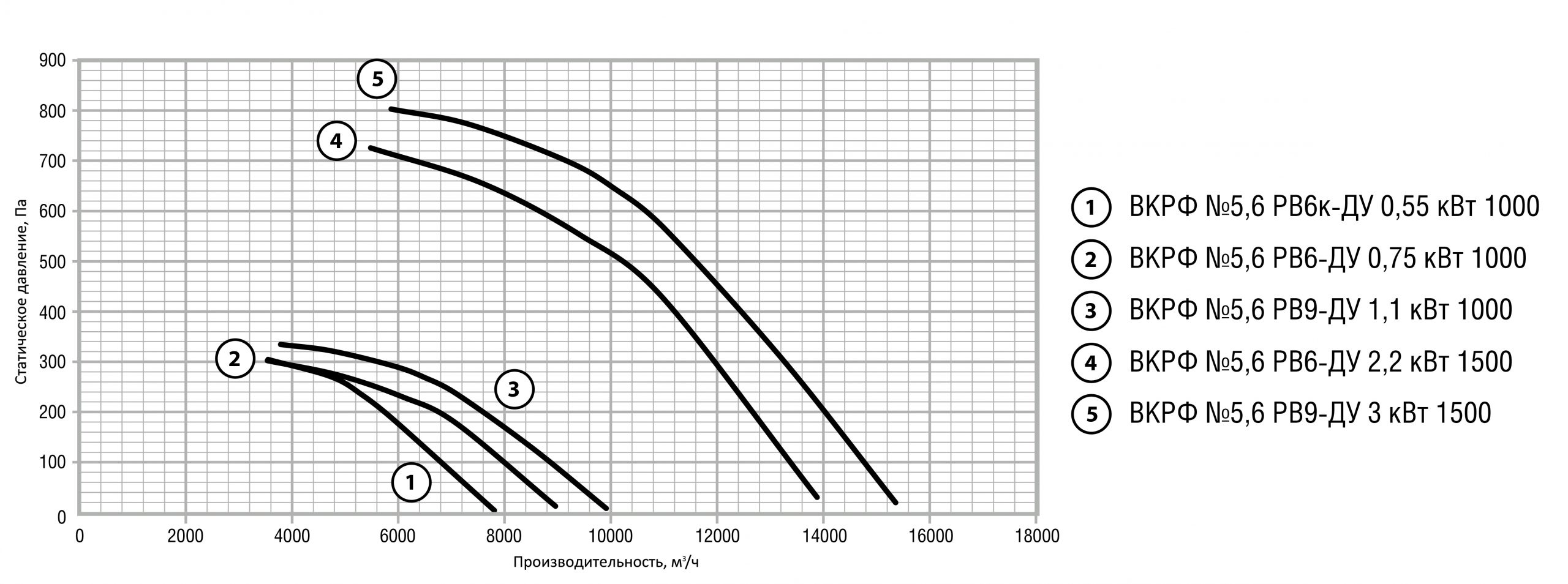

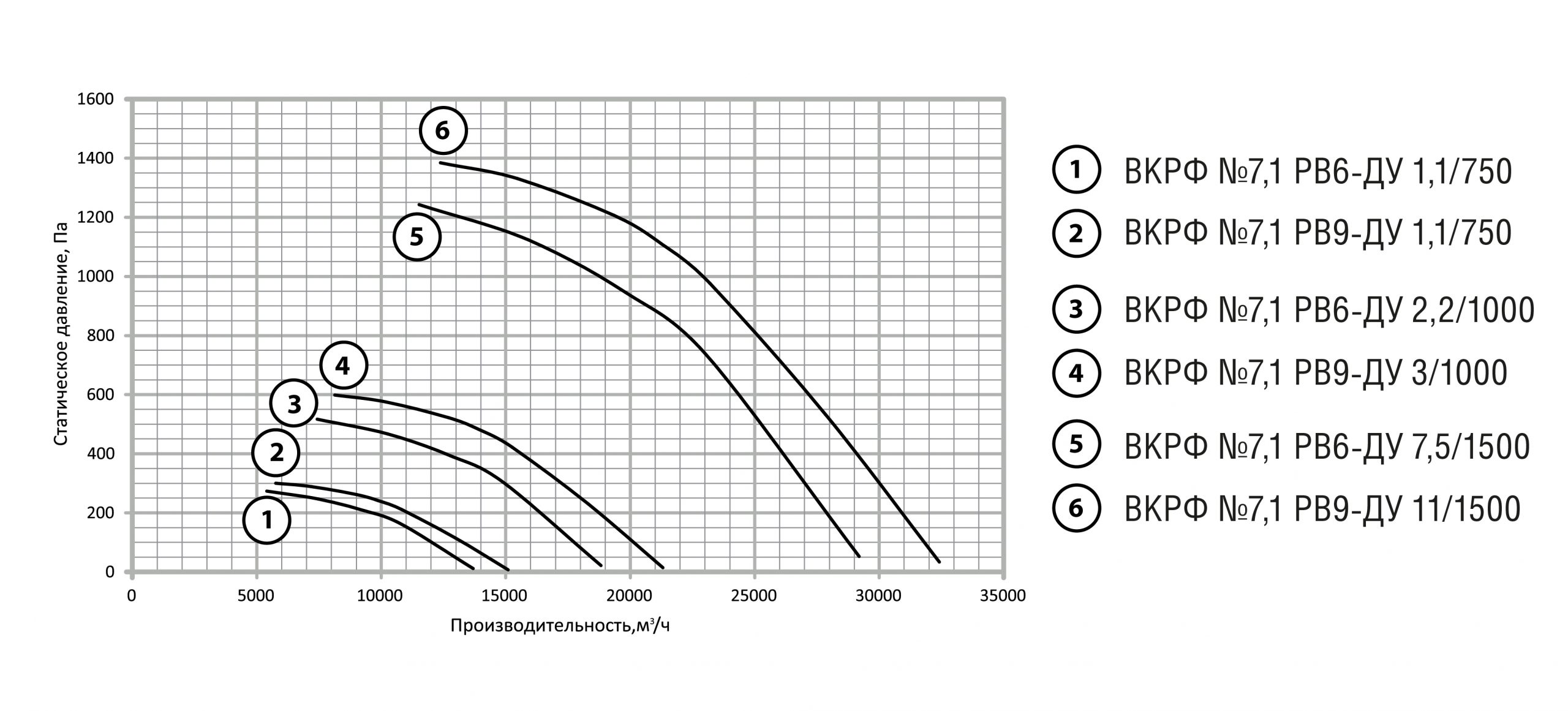

Основные выпускаемые типоразмеры

• 5,6; • 6,3; • 7,1; • 6,3; • 8; • 9; • 10; • 11,2; • 12,5

Эксплуатация

Вентиляторы крышные ВКРФ ДУ для удаления дыма и газов рассчитаны на эксплуатацию на открытом воздухе (кат. разм. 1) в условиях умеренного климата (t=-40°С…+40°С) или тропического (t=-10°С…+45°С).

Маркировка

Пример:

Вентилятор крышный радиальный с факельным выбросом потока ВКРФ; типоразмер 6,3; тип рабочего колеса РВ6; область применения ДУ; температура перемещаемой среды 400 °С; двигатель с установочной мощностью 1,1 кВт и частотой вращения 1000 об./мин.

ВКРФ-6,3-РВ6-ДУ400-1,1*1000
