Назначение

Вентиляторы крышные дымоудаления ВКРФм ДУ предназначены для эксплуатации в составе противопожарных систем вентиляции. Основное назначение – удаление дыма, газа и избыточного тепла из закрытых помещений/зданий с последующим выбросом рабочей среды в надкровельное пространство.

Вентиляторы крышные ВКРФм ДУ могут устанавливаться на крыши плоской и покатой конструкции с любым углом ската и типом кровельного покрытия. Работают без подключения к сети воздуховодов, отводя воздух непосредственно из подкровельного пространства.

Рабочая среда – загазованный и задымленный воздух помещений температурой до +400°С или +600°С (в зависимости от теплостойкости агрегата). Максимально допустимое удельное запыление рабочей среды – 100 мг/м.куб.

Общие сведения

• Корпус из оцинкованной стали
• Применяется рабочее колесо всемирно известного производителя
• Рабочие колеса 3 типов исполнения — РВ6к, РВ6, РВ9
• Рабочее колесо устанавливается непосредственно на валу двигателя
• Возможные исполнения по теплостойкости: 400C и 600C
• Время работы до 120 минут
• Начиная с номера 5 могут комплектоваться частотными преобразователями для увеличения производительности

Конструкция

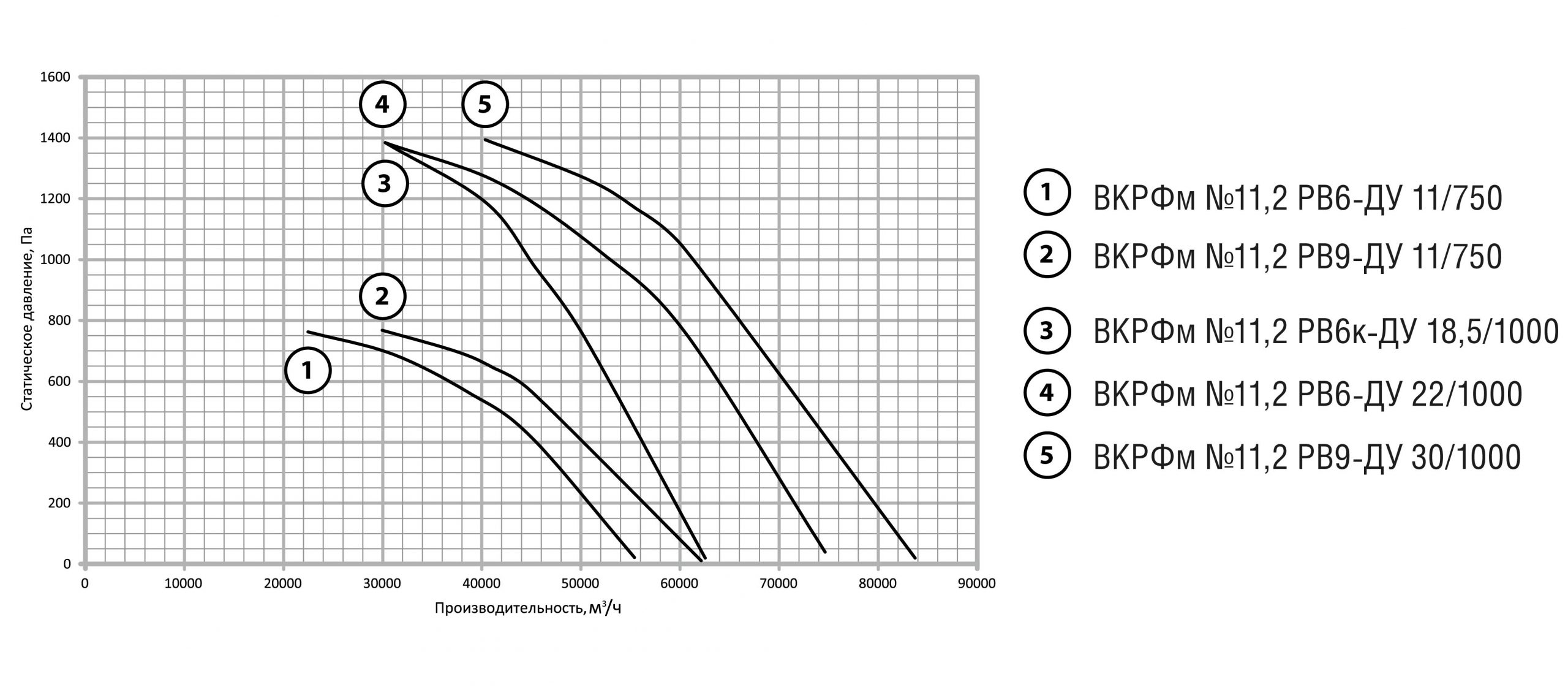

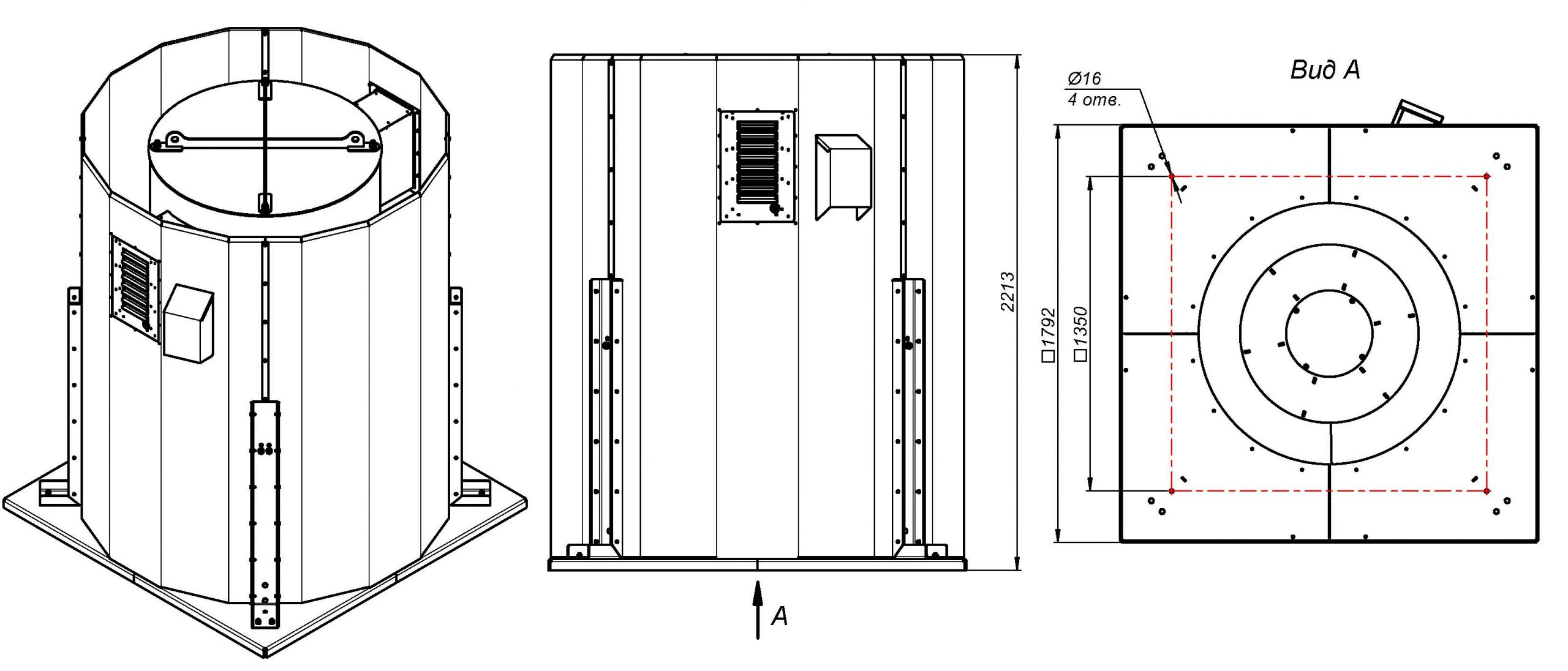

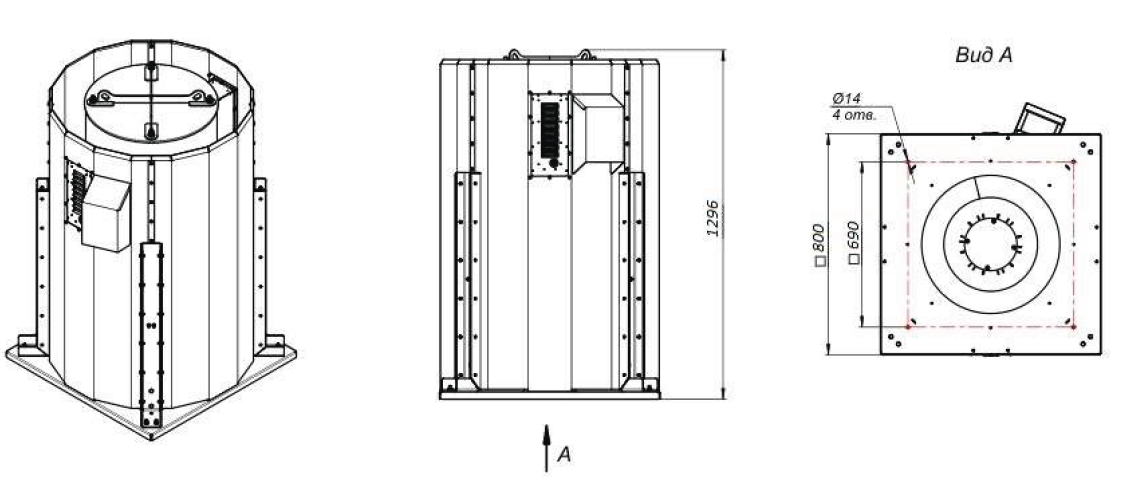

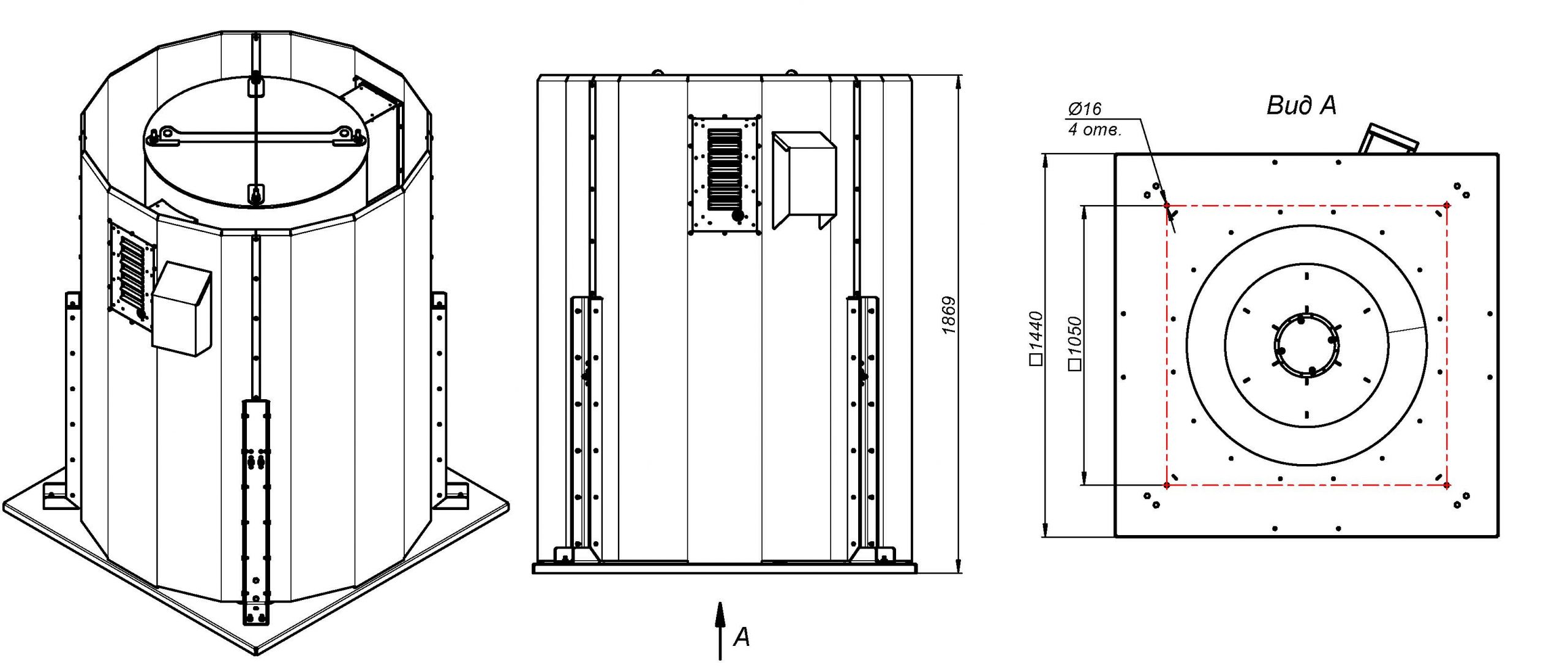

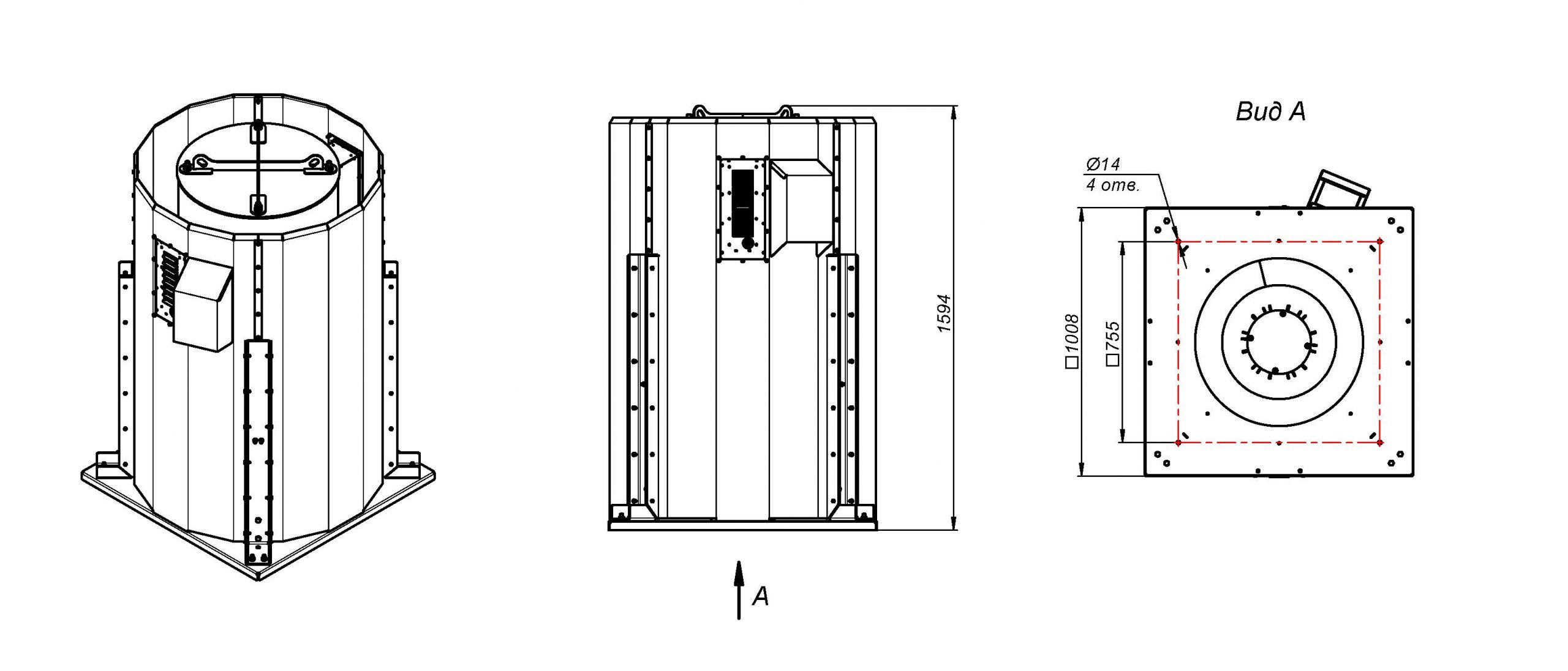

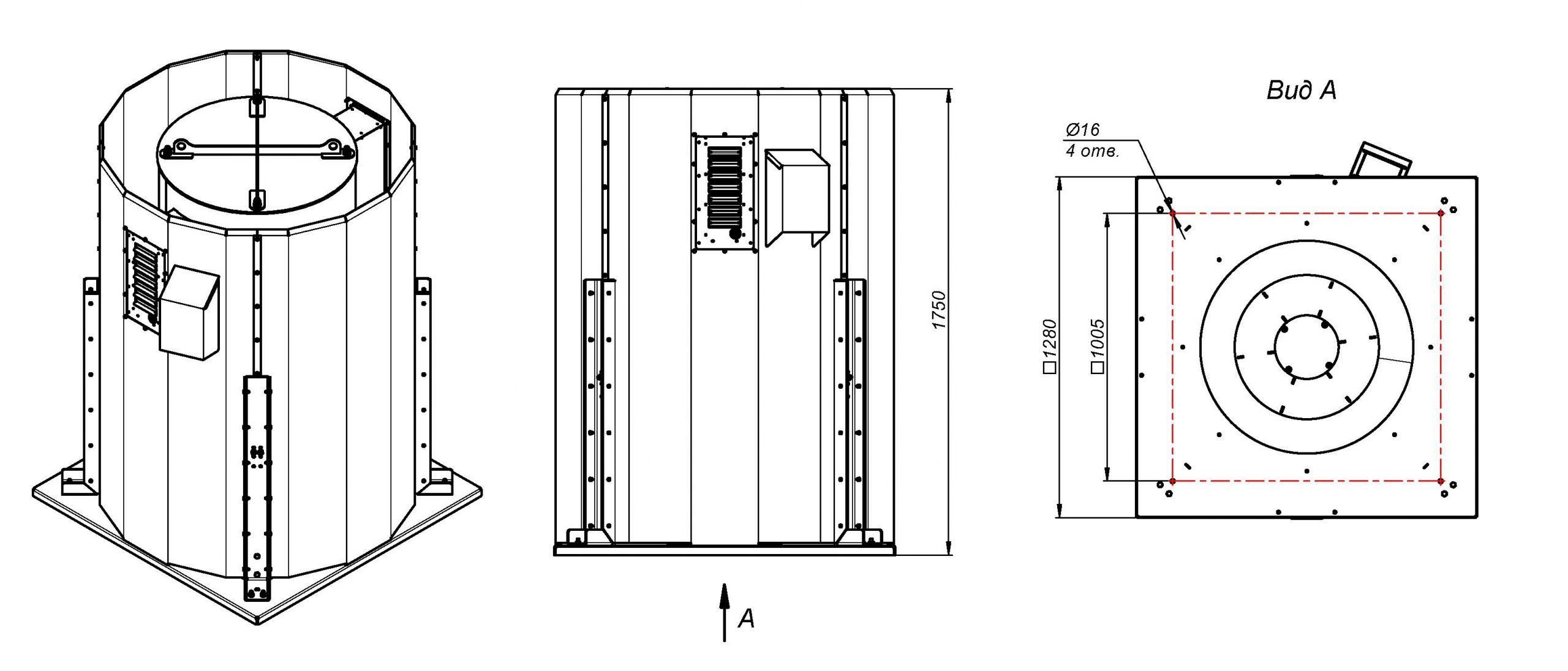

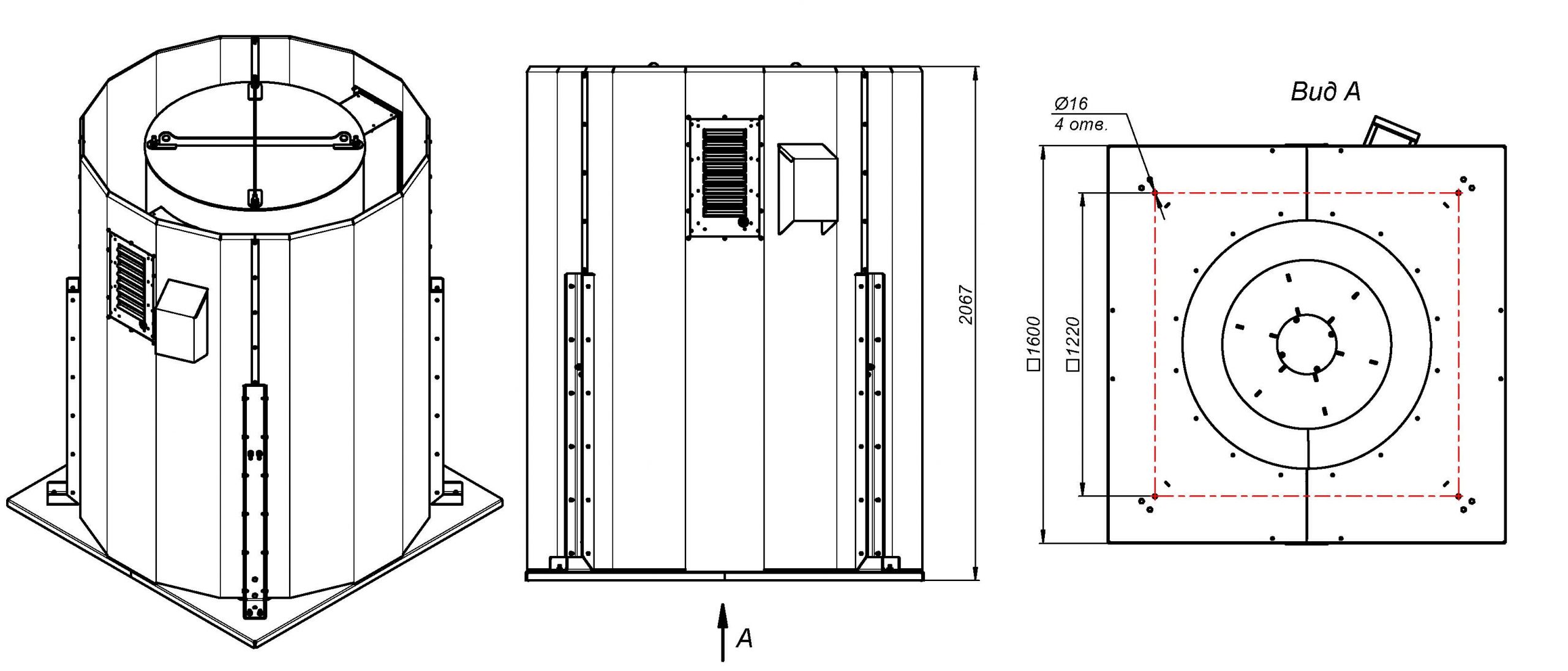

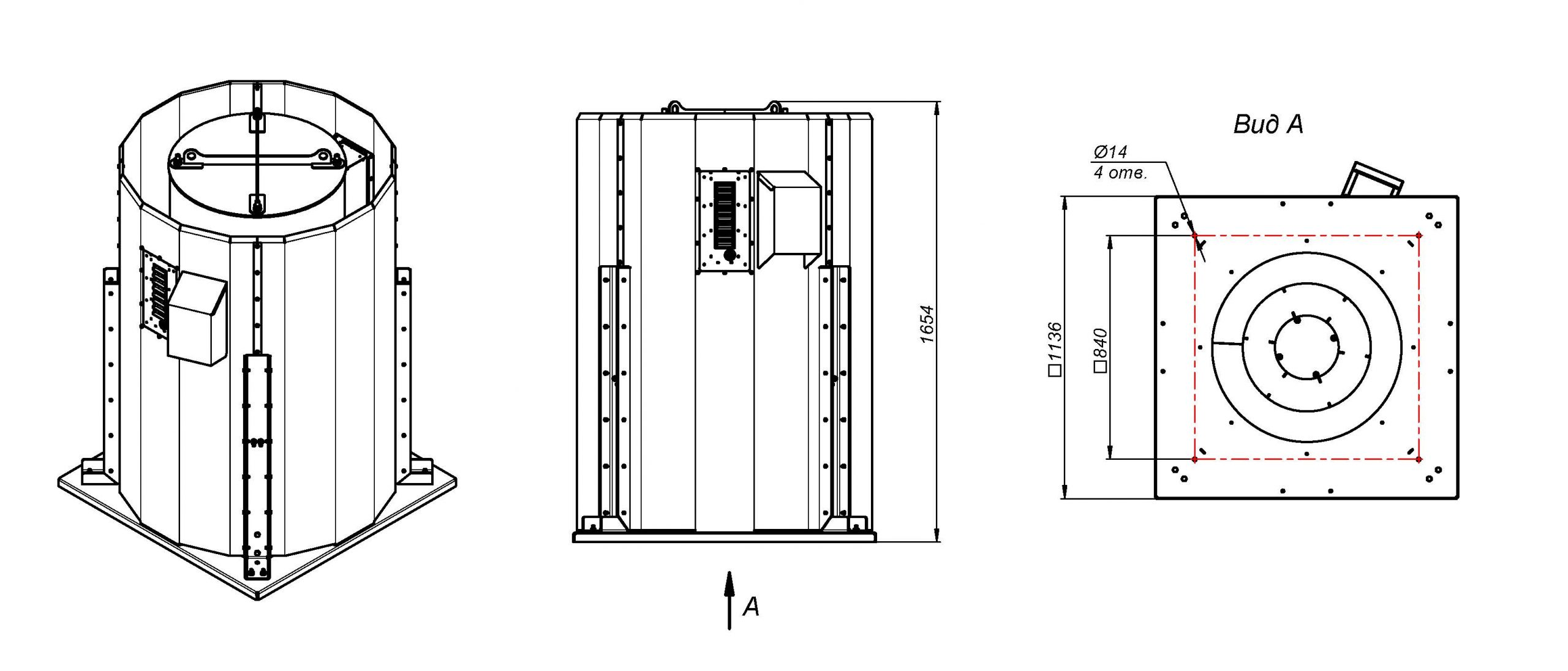

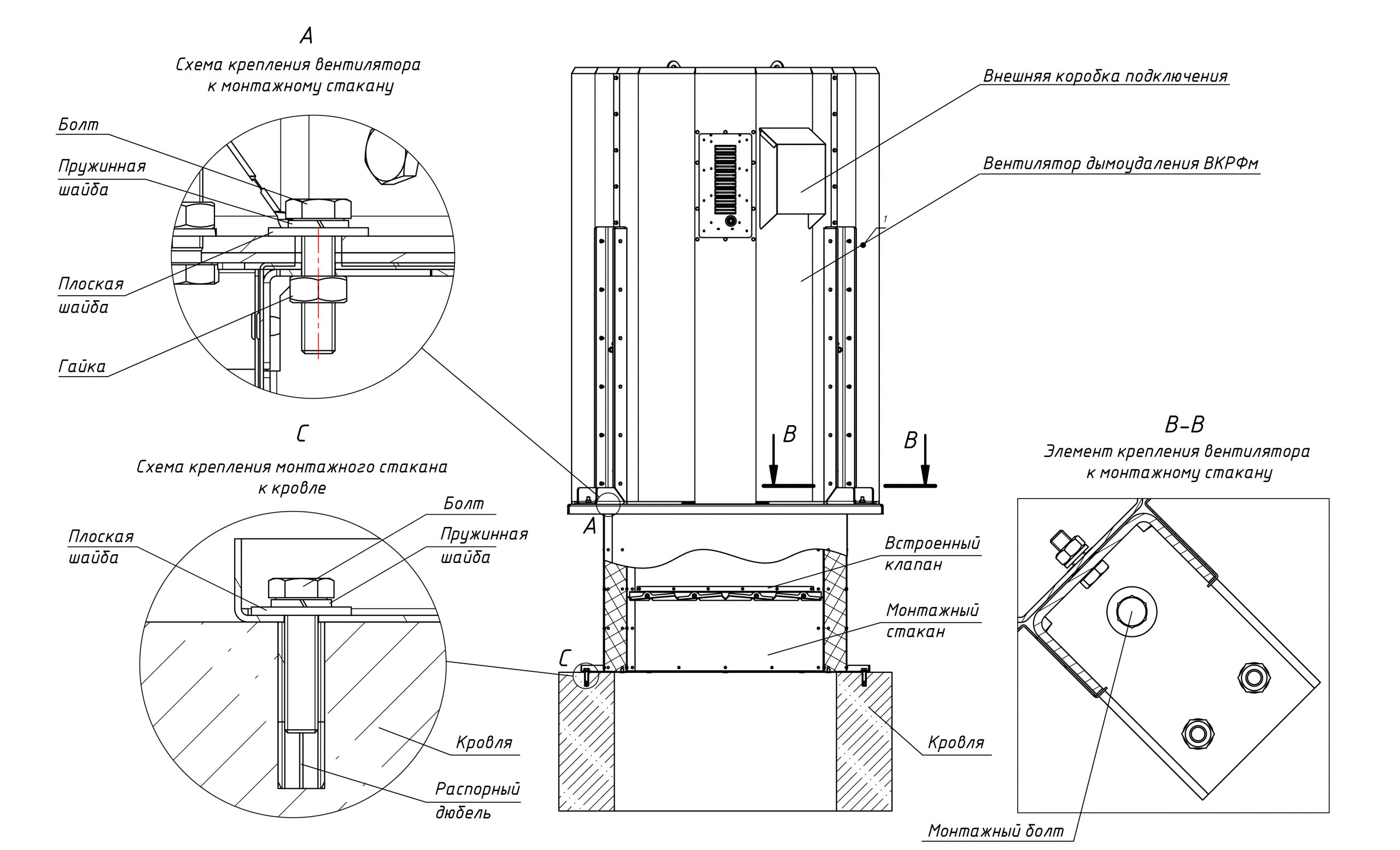

Вентиляторы крышные ВКРФм ДУ для удаления дыма имеют моноблочную конструкцию, поставляются потребителю в полностью собранном виде в заводской упаковке.

Корпус вентилятора изготавливается из тонколистовой оцинкованной стали, что обеспечивает его достаточно высокую коррозионную стойкость на длительном сроке эксплуатации.

Внутри корпусной детали размещается рабочее колесо, насчитывающее семь загнутых в обратную вращению сторону лопастей. Колесо посредством втулки насажено на ротор электропривода.

Электродвигатель со специальной системой охлаждения имеет вертикальную компоновку, конструкция вентилятора крышного дымоудаления ВКРФм ДУ обеспечивает гарантированную защиту привода от атмосферных осадков и солнечного излучения.

В дополнительную комплектацию вентиляторов крышных ВКРФм ДУ для удаления дыма могут быть включены частотные преобразователи для эффективного управления режимом работы (начиная с номера 5).

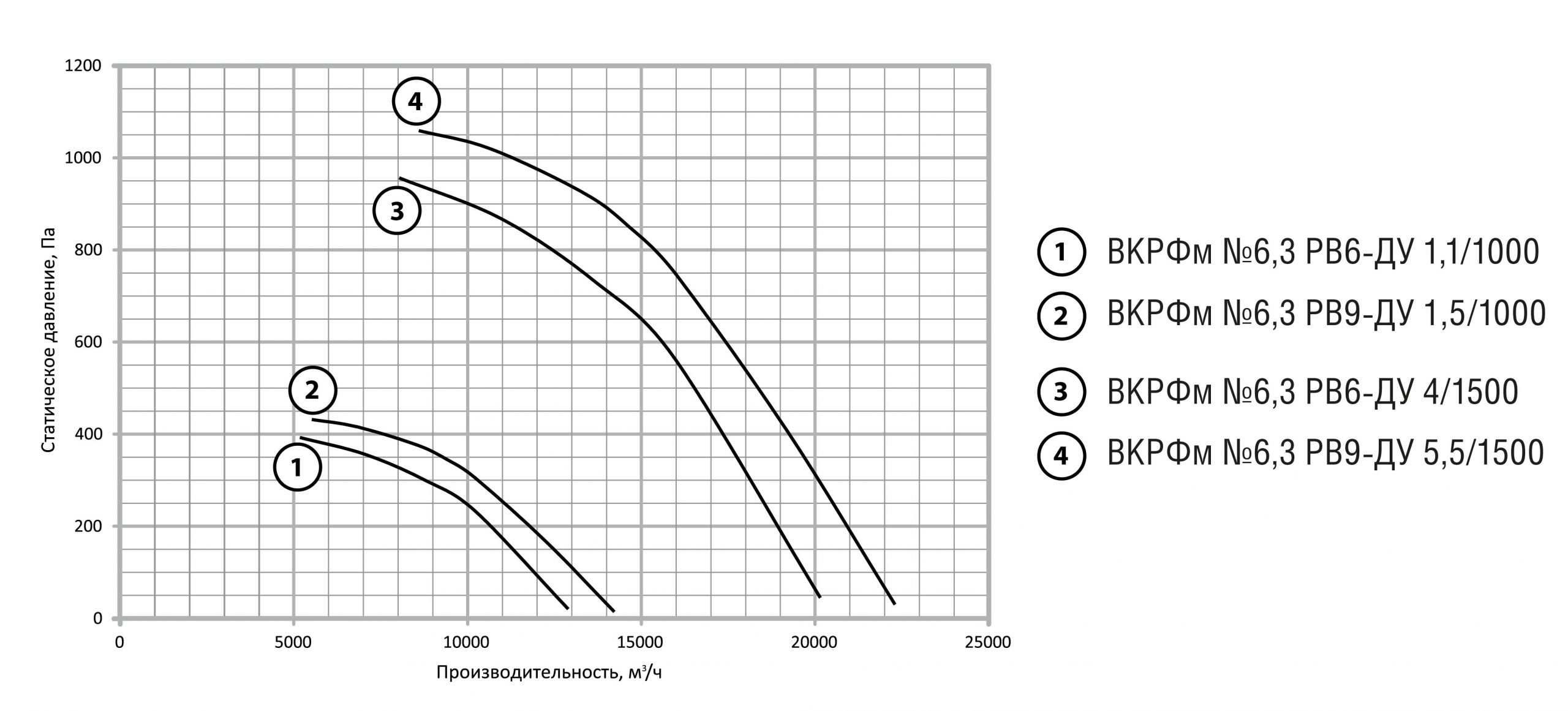

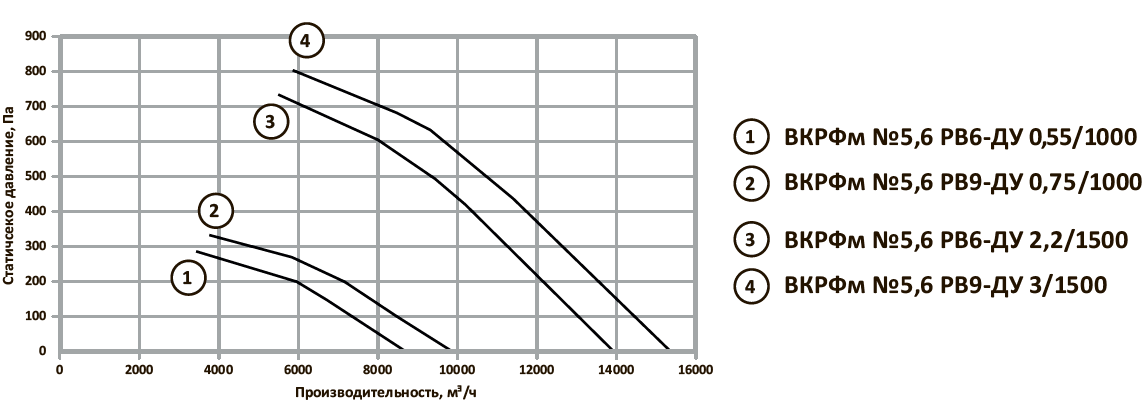

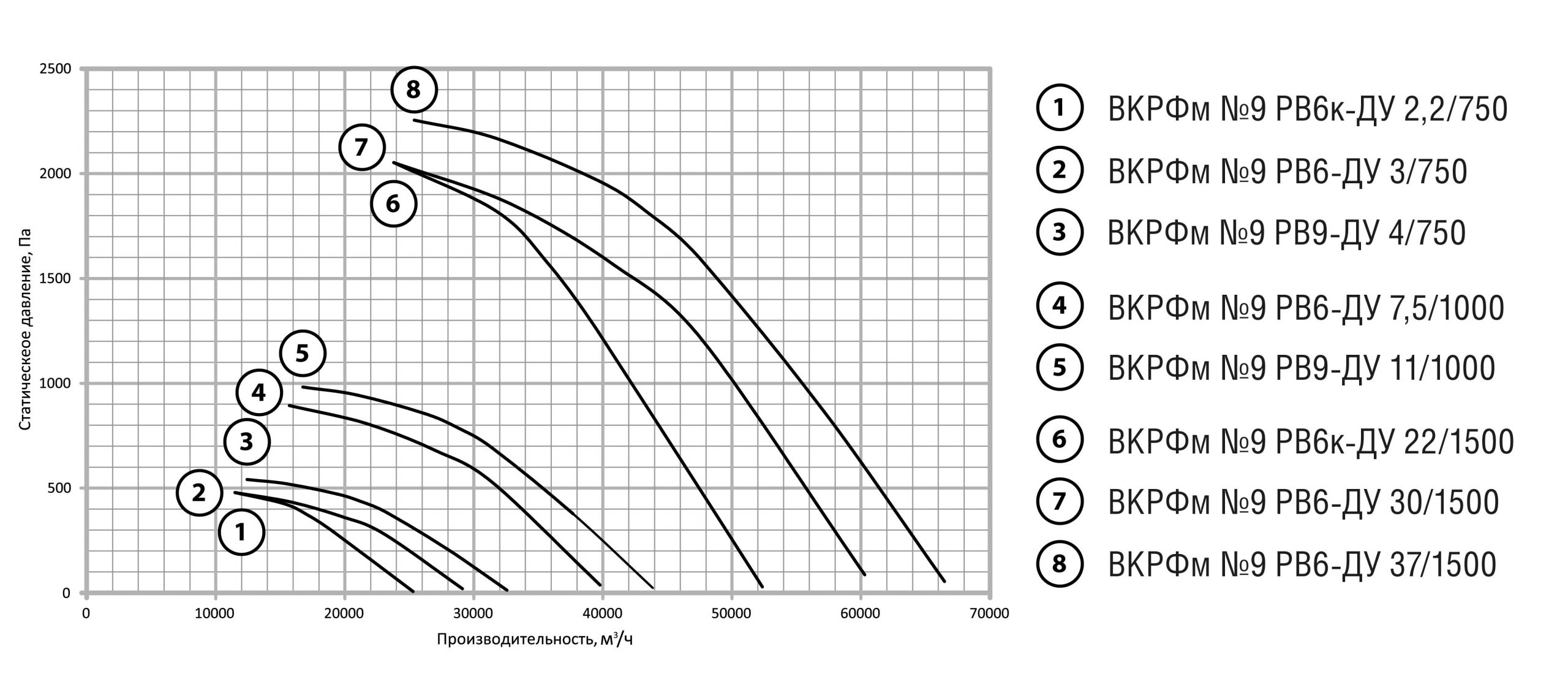

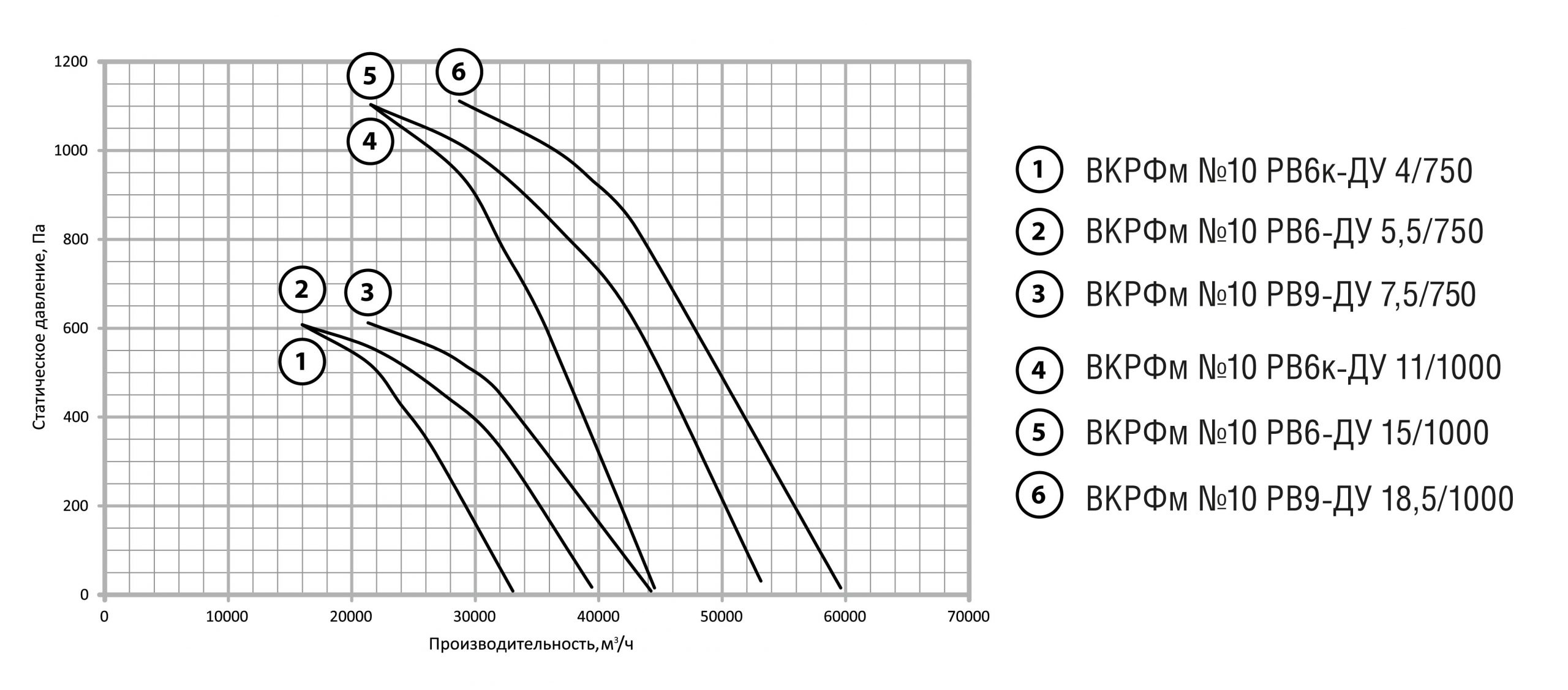

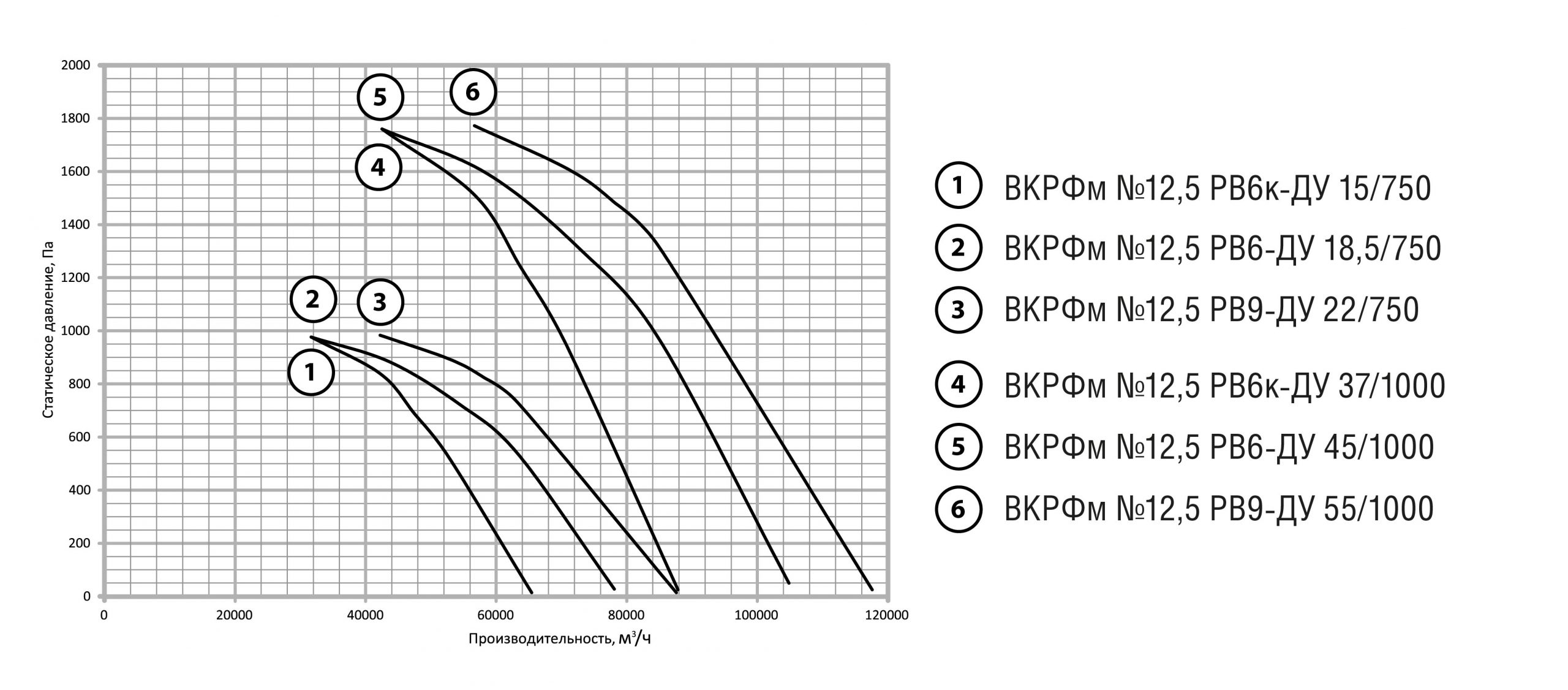

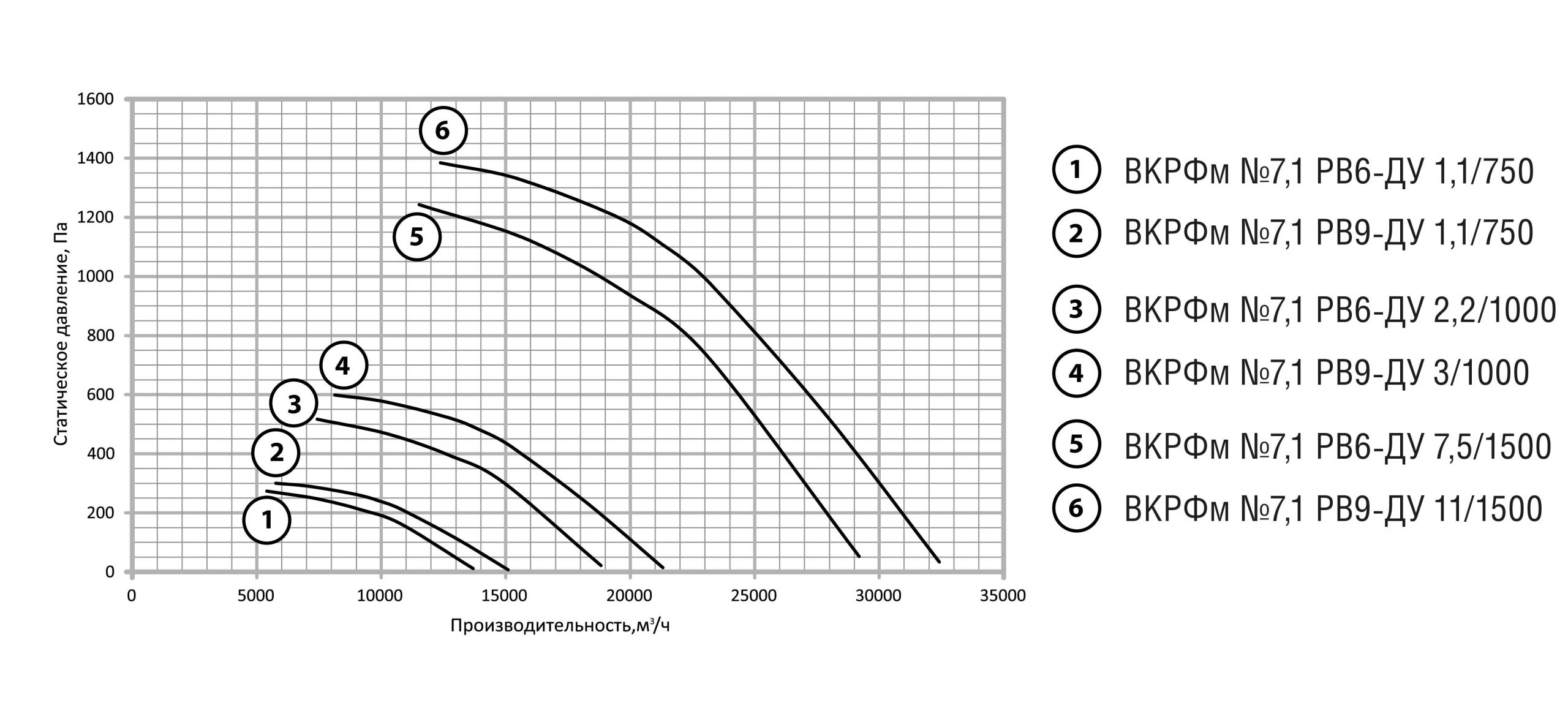

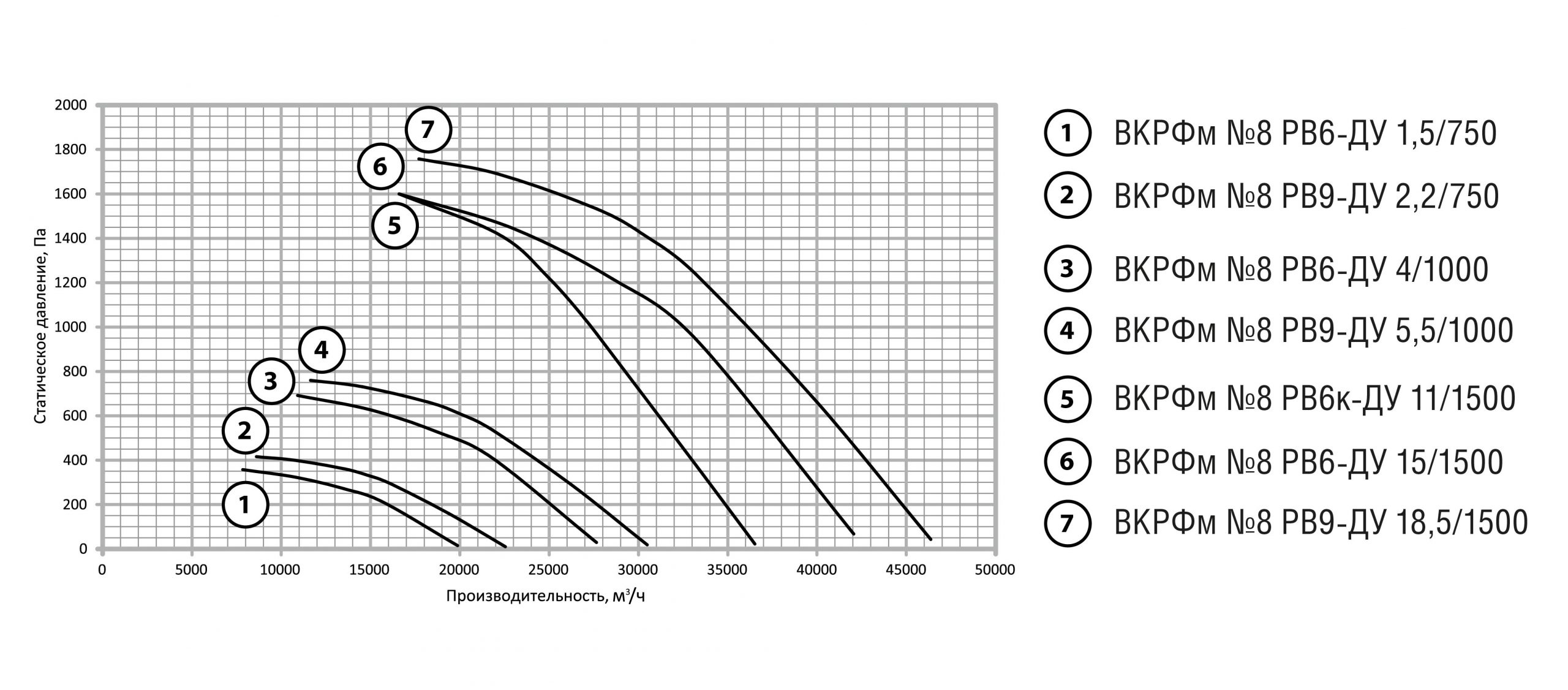

Основные выпускаемые типоразмеры

• 6,3; • 7,1; • 6,3; • 8; • 9; • 10; • 11,2; • 12,5

Эксплуатация

Вентиляторы крышные дымоудаления ВКРФм ДУ допускаются к эксплуатации по первой категории размещения (на открытом воздухе) при температурах окружающей среды:
— 40°С…+40°С в регионах с умеренным климатом;
— 10°С…+45°С в регионах с тропическим климатом.

Маркировка

Пример:

Вентилятор крышный радиальный с факельным выбросом потока ВКРФм; типоразмер 6,3; тип рабочего колеса РВ9; область применения ДУ; температура перемещаемой среды 600 °С; двигатель с установочной мощностью 5,5 кВт и частотой вращения 1500 об./мин.

ВКРФм-6,3-РВ9-ДУ600-5,5*1500
