Назначение

Вентиляторы дымоудаления устанавливаются на кровле зданий и служат для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы помещения.

Вентиляторы могут перемещать газовоздушные смеси с температурой до 400 °С и до 600 °С в течение минимум 120 минут.

Вентиляторы дымоудаления КРОС-ДУ выпускаются в следующих конструктивных исполнениях:

— общепромышленные (Н);

— взрывозащищенные (В);

— коррозионностойкие(К1);

— взрывозащищенные коррозионностойкие (ВК1).

Конструкция

Вентиляторы крышные радиальные с выходом потока в стороны – КРОС имеют рабочее колесо с шестью «КРОС6» или девятью «КРОС9» загнутыми назад лопатками, терроидальный входной патрубок с большим диаметром входа. При этом вентилятор создает большой расход, имеет минимальное динамическое давление, потребляет с увеличением расхода мощность, не перегружающую двигатель.

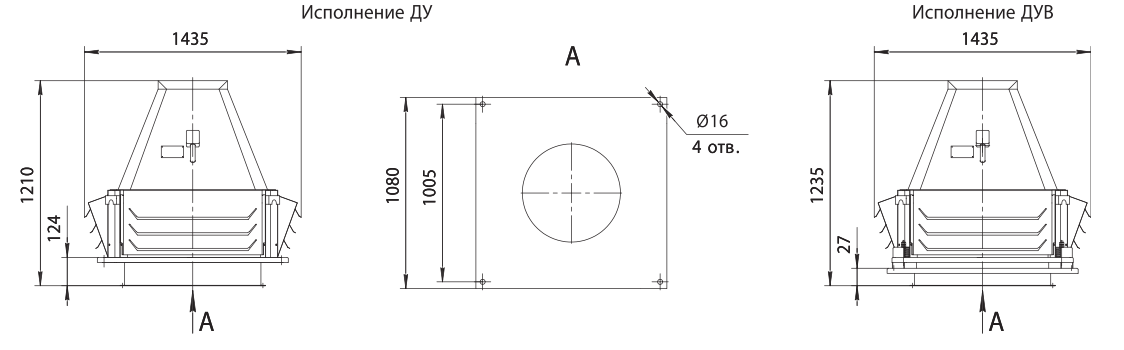

Предусмотрена возможность работы вентиляторов только в режиме дымоудаления (ДУ) или в совмещенных режимах вентиляции и дымоудаления (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы.

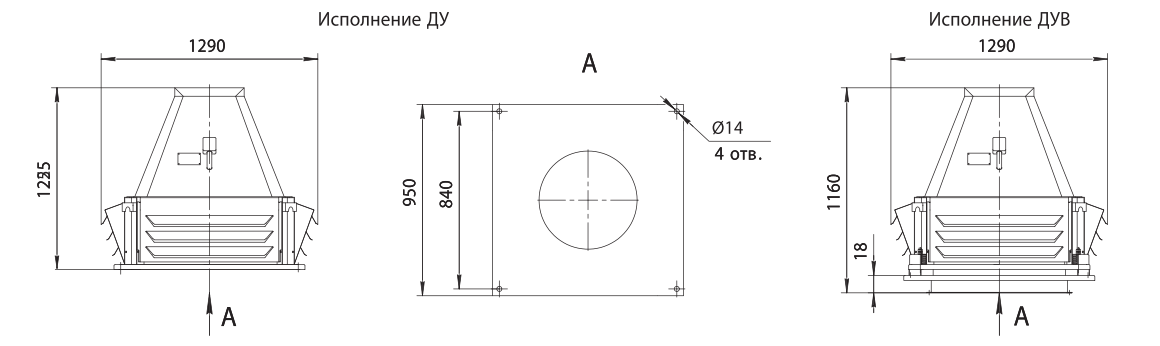

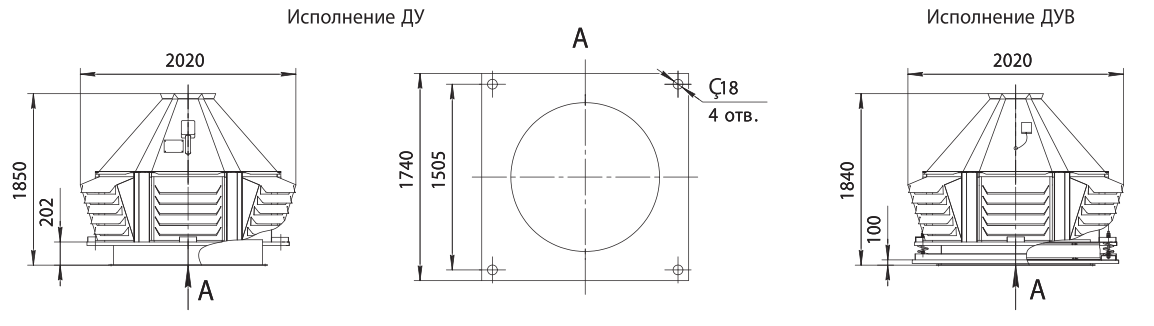

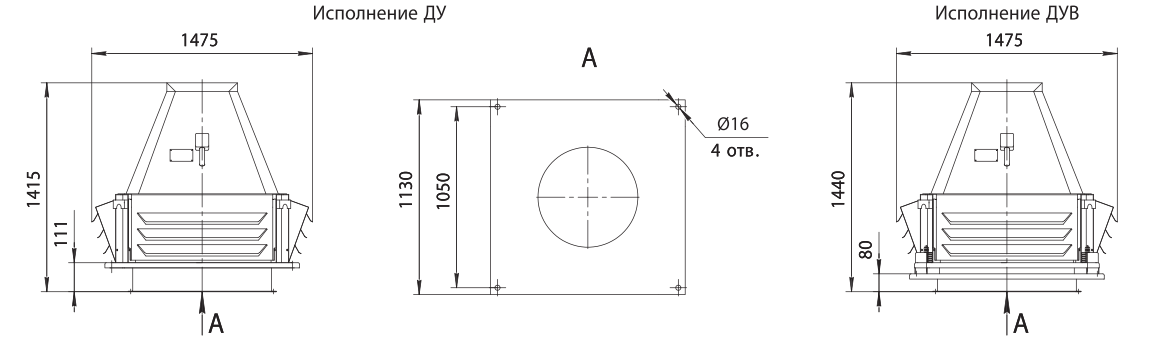

При работе в режиме ДУ все типоразмеры вентиляторов изготавливаются на жесткой опоре, при работе в режиме ДУВ вентиляторы с №7,1 по №12,5 изготавливаться на виброопоре.

Все основные элементы вентилятора выполнены из стали с лакокрасочным жаростойким покрытием или из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.

Усиленное воздушное охлаждение, тепловая защита по валу предохраняют двигатель от воздействия перемещаемого высокотемпературного газа.

Предлагается комплектация вентиляторов стаканом СТАМ-ДУ, поддоном.

Эксплуатация

Вентиляторы изготавливаются для работы в условиях умеренного (У), умеренного и холодного (УХЛ) климата по ГОСТ 15150.

Условия эксплуатации:

от -45 до +40 °С для умеренного климата,
от -60 до +40 °С для умеренного и холодного климата;

— Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм-с.

Маркировка

Пример:

Вентилятор крышный дымоудаления КРОС9-девятилопаточный; номер 6,3; область применения ДУ; взрывозащищенный; температура перемещаемой среды 600 °С; климатические исполнение У1; двигатель с установочной мощностью Nу = 5,5 кВт и частотой вращения n = 1450 мин^-1 (4 полюса)

КРОС9-063-ДУ600-В-05500/4-У1

Примечание:

• Дополнительная комплектация заказывается отдельной строкой.
• Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.

*Вентилятор КРОС-ДУ/ДУВ прямое подключение к сети 50Гц/380В

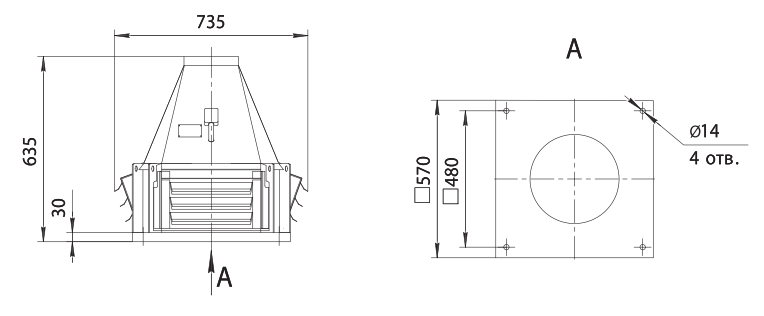

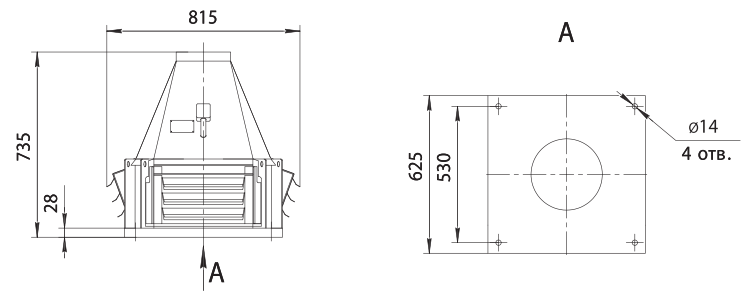

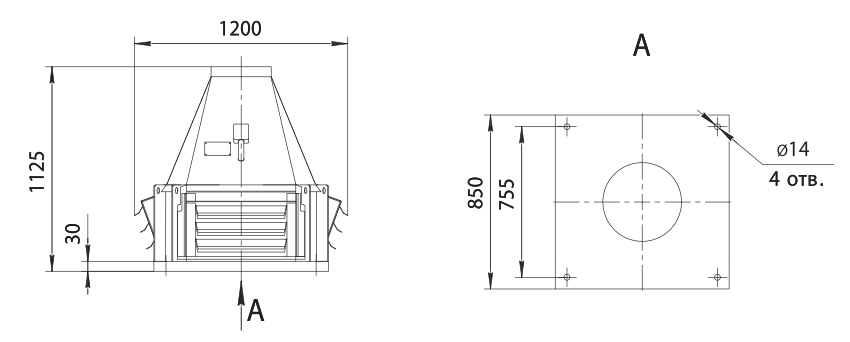

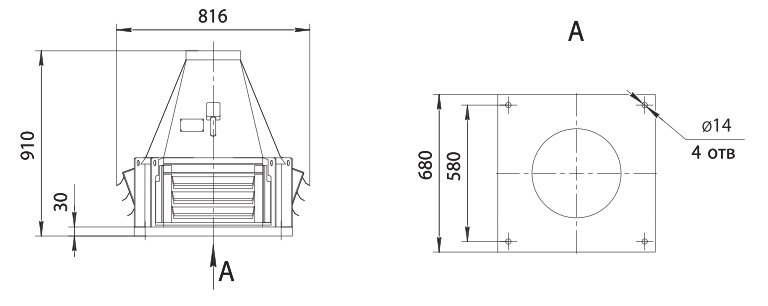

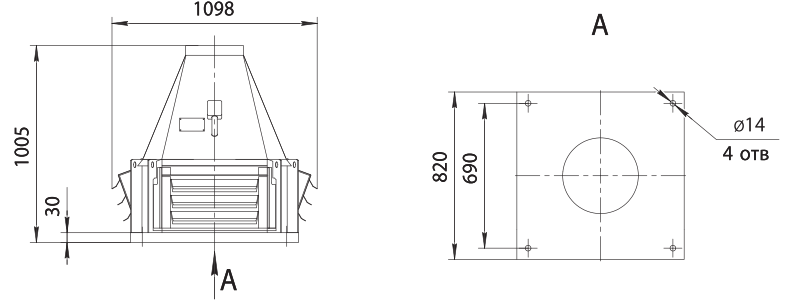

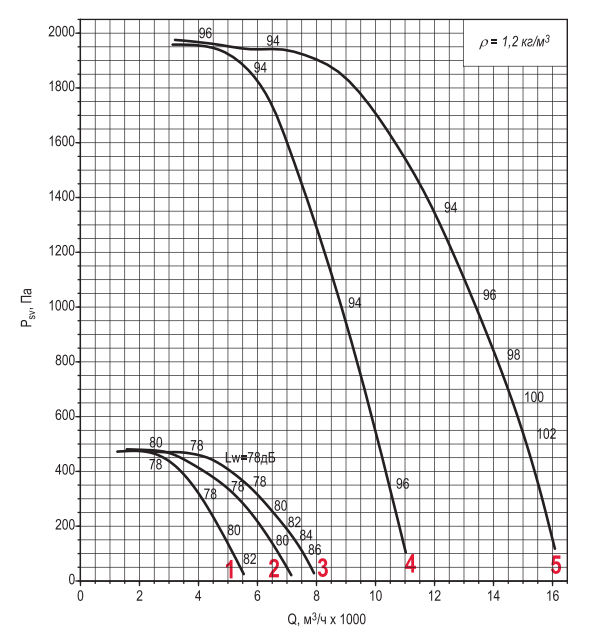

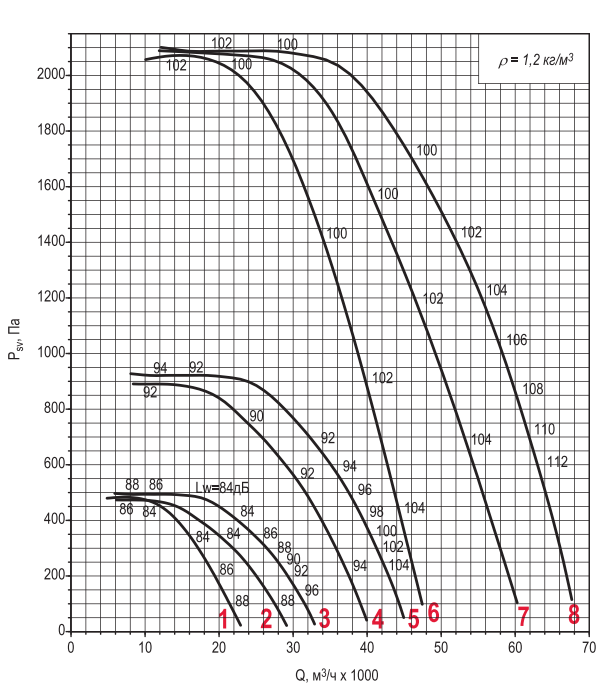

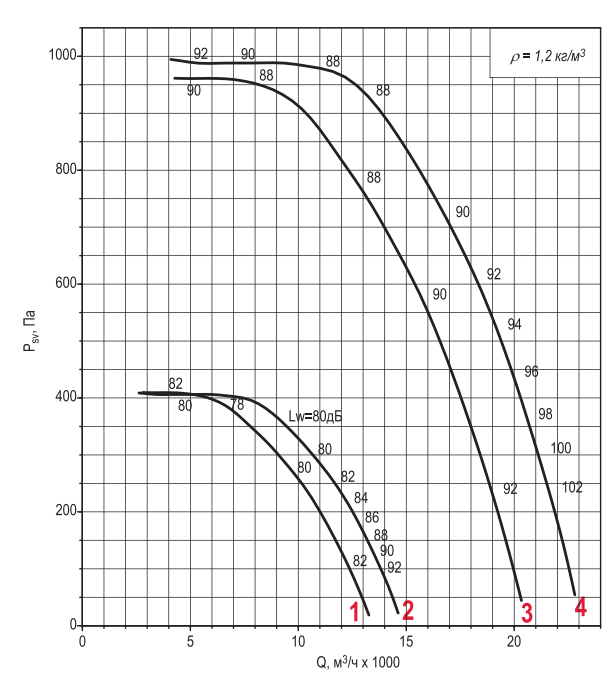

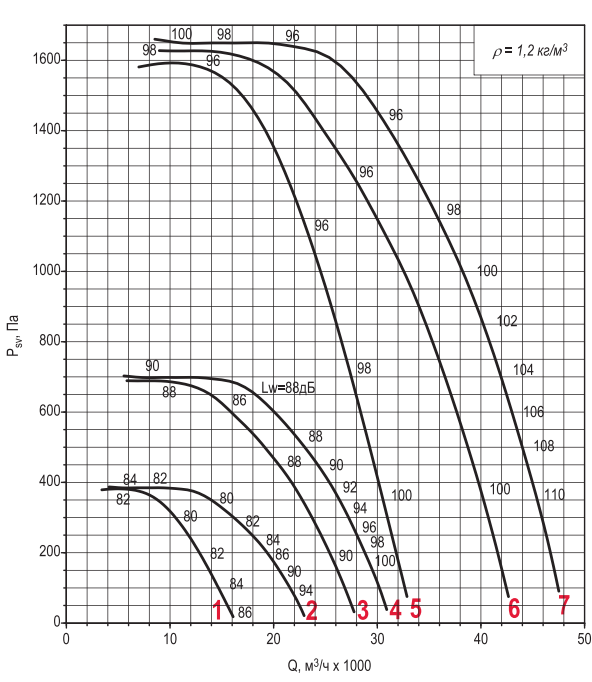

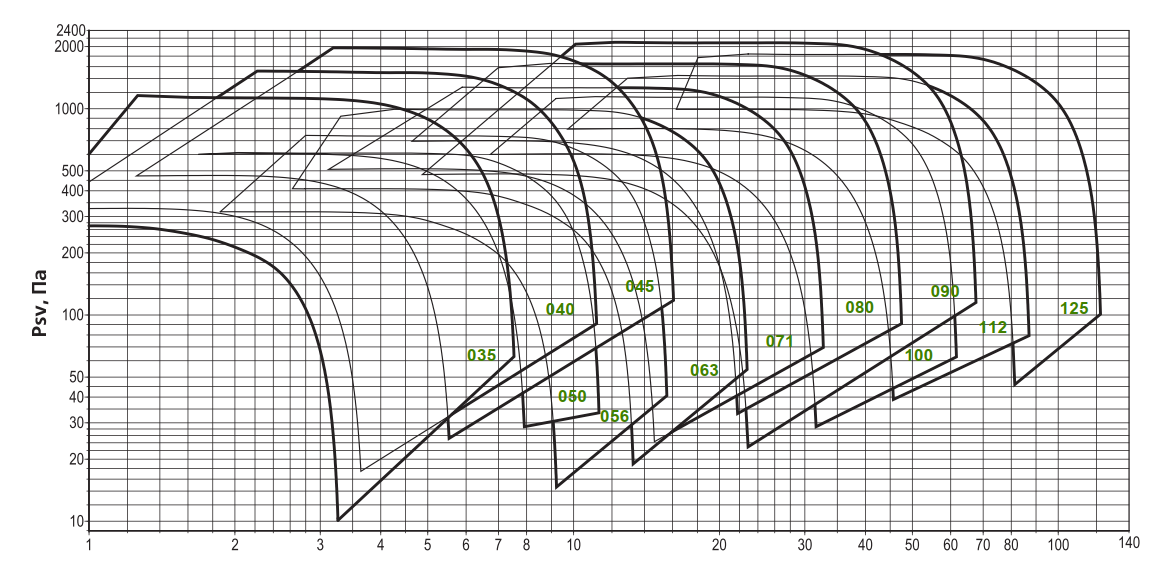

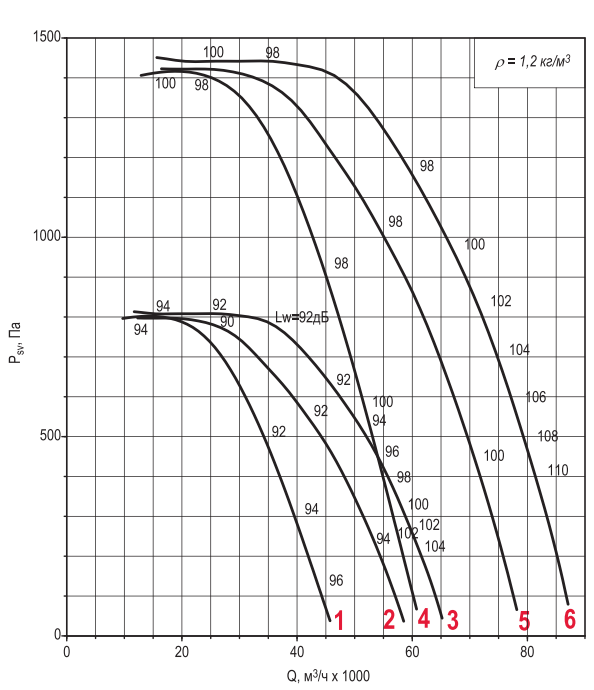

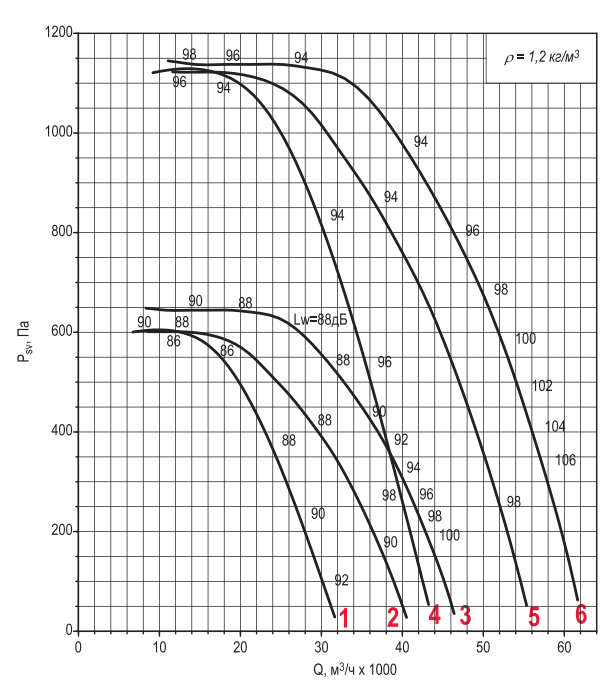

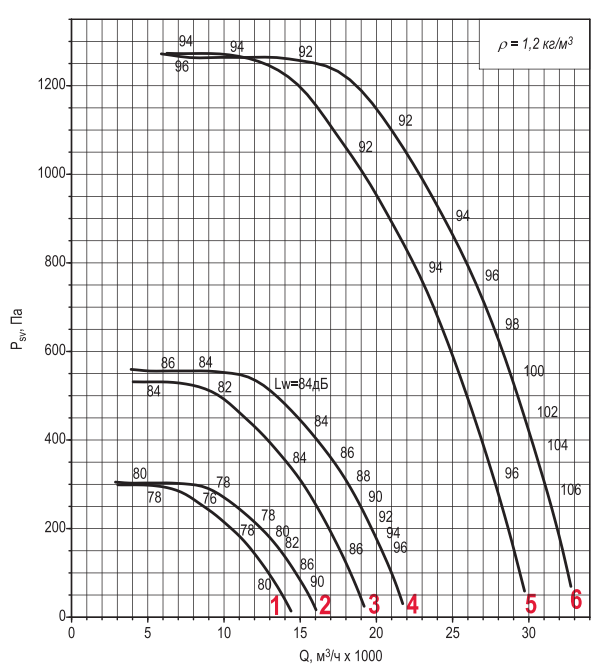

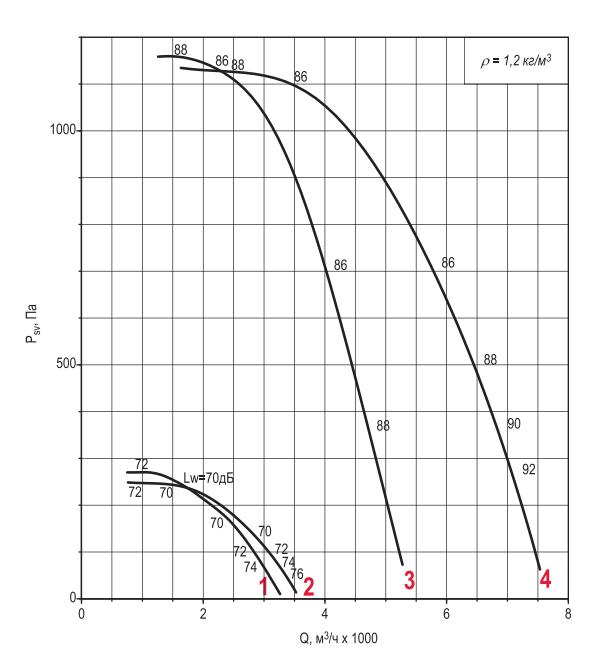

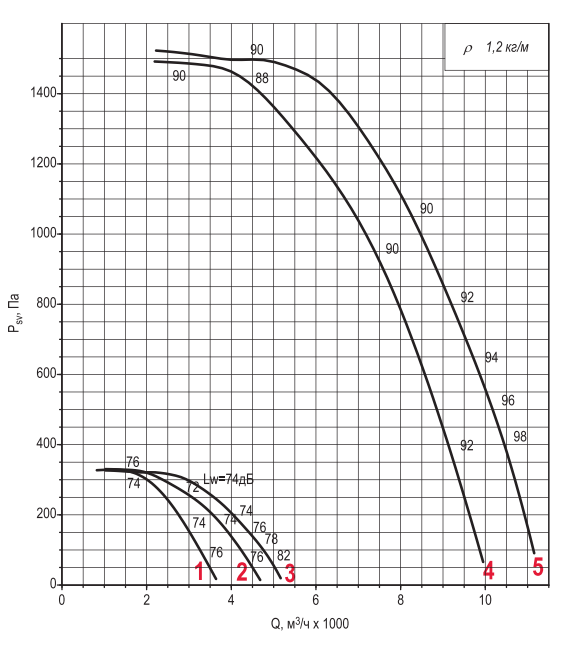

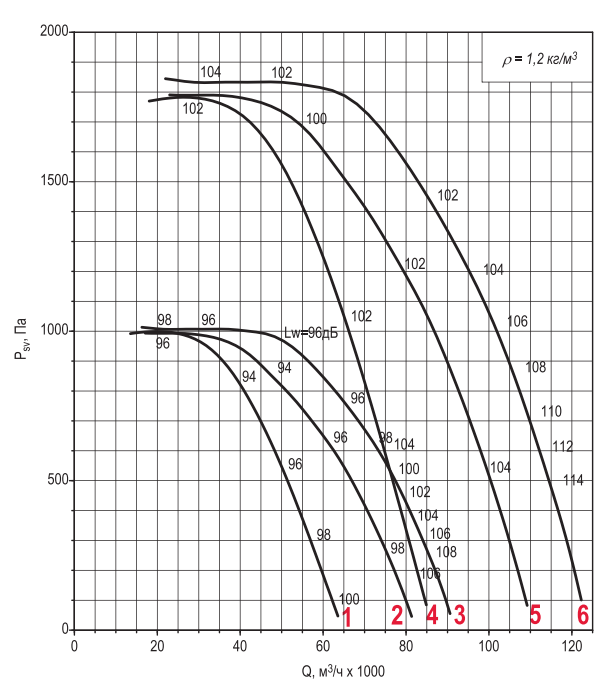

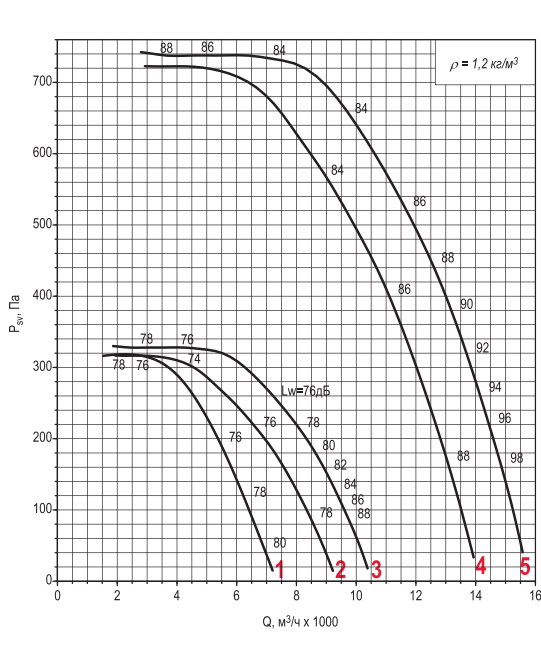

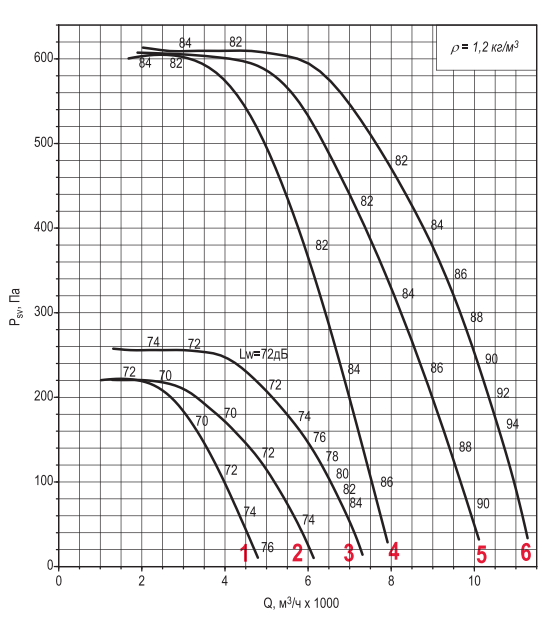

Области аэродинамических параметров

Примечание:

Динамическое давление вентилятора не используется, поэтому приведены кривые статического давления.

*Все двигатели с по умолчанию поставляются с напряжением питания 380В прямой пуск
*Пуск двигателя с 15 кВт с применением софт стартера
