Вентилятор ОСА (300-301)

Назначение

Вентиляторы устанавливаются в системах вентиляции, покрывая и решая любые потребности, связанные с необходимой организацией обустройства, и обеспечения систем воздухообмена. Могут использоваться в системах приточной вентиляции, воздухоотопления, системах противодымной подпорной вентиляции.

*Предусмотрено изготовление в крышном исполнении.

Исполнение

— общепромышленное (Н)

— взрывозащищенное (В)

— коррозионностойкое (К)

— взрывозащищенное коррозионностойкое (ВК)

Конструкция

Вентиляторы осевые низкого и среднего давления серии ОСА(300/301) состоят из рабочего колеса, цельносварного выкатанного корпуса и асинхронного двигателя, размещённого в корпусе.

Вентилятор серии ОСА(301) имеет облегчённое колесо и применяется для менее требовательных задач, воздух без примесей, не изготавливается во взрывозащищённом исполнении.

Фланцы корпуса вентилятора отбортованы и обеспечивают минимальный одинаковый зазор между лопатками колеса и корпуса.

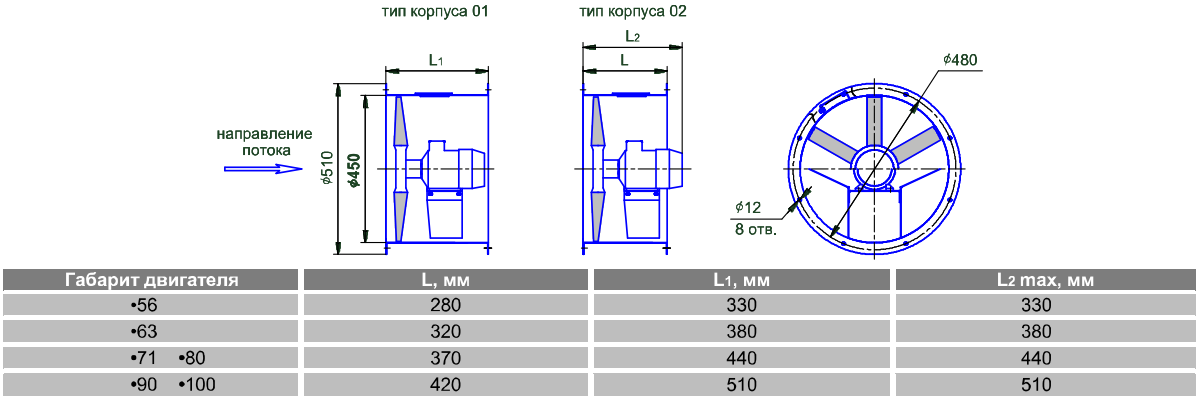

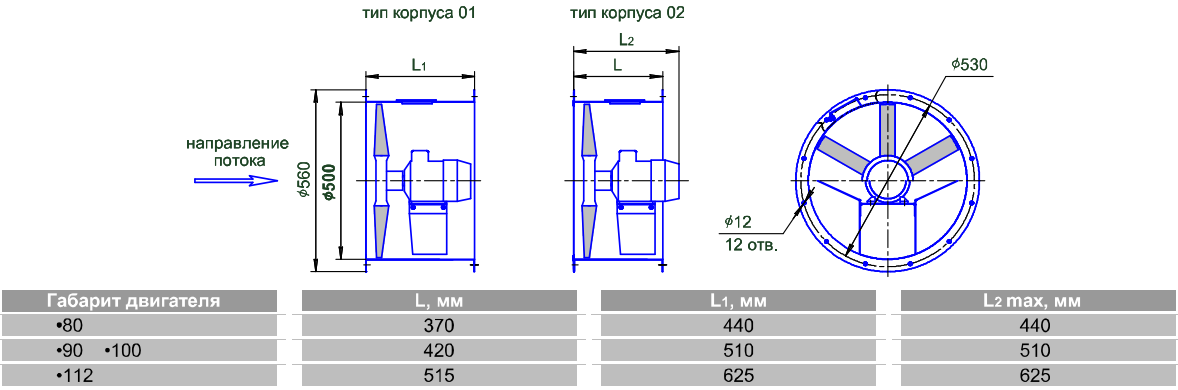

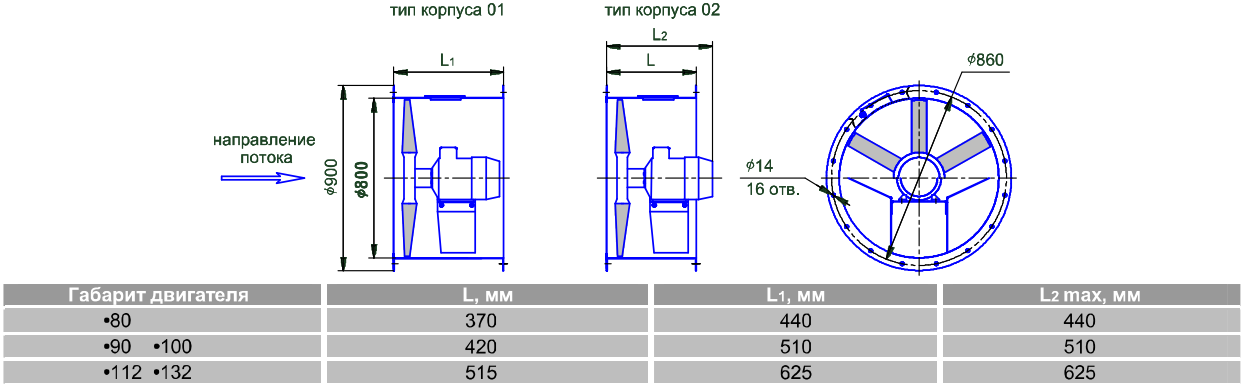

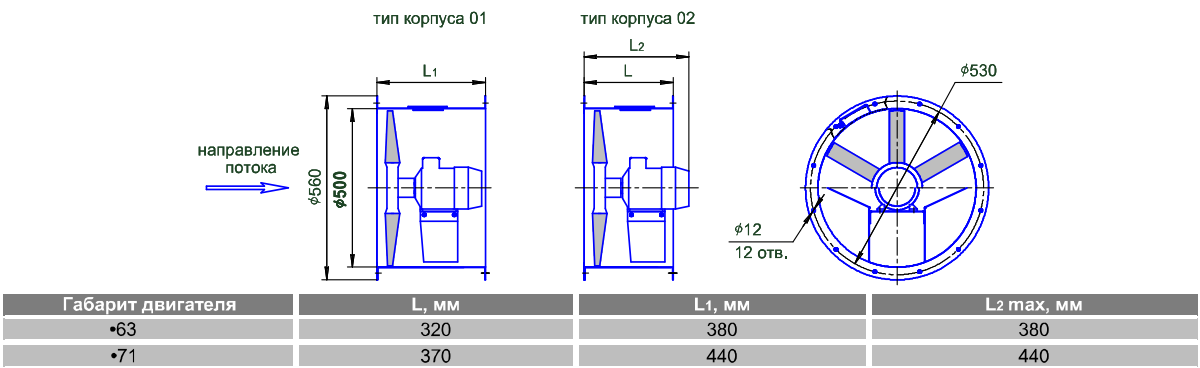

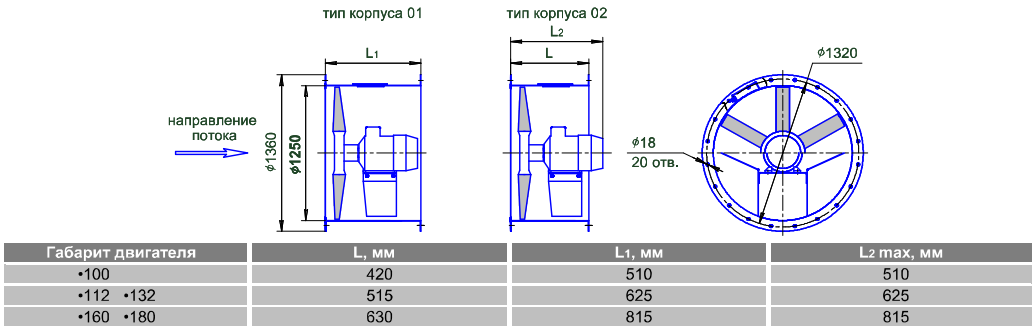

Вентиляторы имеют два варианта исполнения по корпусу: длинный (01) закрывающий полностью двигатель, исполнение (02) короткий, имеющий минимальный габарит подлине.

Направление потока воздуха всегда с колеса на двигатель независимо от ориентации установки. Все детали вентилятора грунтуются и имеют защитное лакокрасочное покрытие. При отсутствии сети на входе необходимо перед вентилятором устанавливать входной коллектор ВКО.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей, за исключением некоторого ряда моделей. Вентиляторы предназначены для эксплуатации в условиях умеренного (У) и умеренно холодного (УХЛ) климата по ГОСТ 15150.

Условия эксплуатации:

— температура окружающей среды: от -60 °С до +40 °С

— среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм-с.

Маркировка

Пример:

Вентилятор осевой ОСА(ЗОО) типоразмер 6,3; угол установки лопаток рабочего колеса 50 градусов общепромышленного исполнения; номинальная мощность двигателя Nу-5.5 кВт; число полюсов 2 (3000 оборотов); климатическое исполнение У1; тип корпуса 01 (закрывает двигатель)

ОСА(300)-063/А-50-Н-00550/2-У1-01

Обозначение	ОСА 300, ОСА 301
Типоразмер z — модификация крыльчатки, в градусах: 45, 50	040/z, 045/z, 050/z, 056/z, 063/z, 071/z, 080/z, 090/z, 100/z, 112/z, 125/z
Исполнение	H — Общепромышленное
	В — Взрывозащищенное
	К — коррозионностойкое
	ВК — взрывозащищенное-коррозионностойкое (для ЭВА-300)
Параметры двигателя: Ny/n	Ny* — индекс мощности кВт
Параметры двигателя: Ny/n	n — число полюсов оборотов двигателя: 2 (3000), 4 (1500), 6 (1000), 8 (750)
Климатическое исполнение	У1, У2, УХЛ1
Тип корпуса	01 — полностью закрывает двигатель
Тип корпуса	02 — минимально короткий корпус

Ny* — номинальная мощность двигателя, кВт	0,18…0,75
	1,1…7,5
	11…90
Индекс мощности	00018…00075
	00110…00750
	01100…09000

Примечание:

Все двигатели по умолчанию поставляются с напряжением питания 380В прямой пуск, подключение на другие напряжения и способы подключения по согласованию с производителем

Значение динамического давления (Pdv, Па) для круглых каналов

Расход м³/ч	Диаметр круглого воздуховода, дм
Расход м³/ч	4	4,5	5	5,6	6,3	7,1	8	9	10	11,2	12,5
7000	143,4	89,5	58,8	37,3	23,3	14,4
7500	164,7	102,8	67,4	42,9	26,8	16,6	10,3
8000	187,3	117	76,7	48,8	30,4	18,9	11,7
8500	211,5	132	86,6	55,1	34,4	21,3	13,2
9000	237,1	148	97,1	61,7	38,5	23,9	14,8
10000		182,7	119,9	76,2	47,6	29,5	18,3	11,4
11000		221,1	145,1	92,2	57,6	35,7	22,1	13,8	9,1
12500		285,5	187,3	119,1	74,3	46,1	28,6	17,8	11,7
13000		308,8	202,6	128,8	80,4	49,8	30,9	19,3	12,7
14000			235	149,3	93,2	57,8	35,9	22,4	14,7
15000			269,8	171,4	107	66,4	41,2	25,7	16,9	10,7
17500				233,4	145,7	90,3	56	35	22,9	14,6
20000				304,8	190,3	118	73,2	45,7	30	19	12,3
22500				385,8	240,8	149,3	92,6	57,8	37,9	24,1	15,5
25000				476,2	297,3	184,3	114,3	71,4	46,8	29,8	19,2
27500					359,8	223	138,4	86,4	56,7	36	23,2
30000					428,1	265,4	164,7	102,8	67,4	42,9	27,6
32500					502,5	311,5	193,2	120,6	79,2	50,3	32,4
35000					582,7	361,2	224,1	139,9	91,8	58,3	37,6
37500						414,7	257,3	160,6	105,4	67	43,2
40000						471,8	292,7	182,7	119,9	76,2	49,1
42500						532,7	330,5	206,3	135,4	86	55,4
45000							370,5	231,3	151,7	96,4	62,2
47500							412,8	257,7	169,1	107,5	69,3
50000								285,5	187,3	119,1	76,7
55000								245,5	226,7	144,1	92,9
60000								411,2	269,8	171,4	110,5
65000								482,6	316,6	201,2	129,7

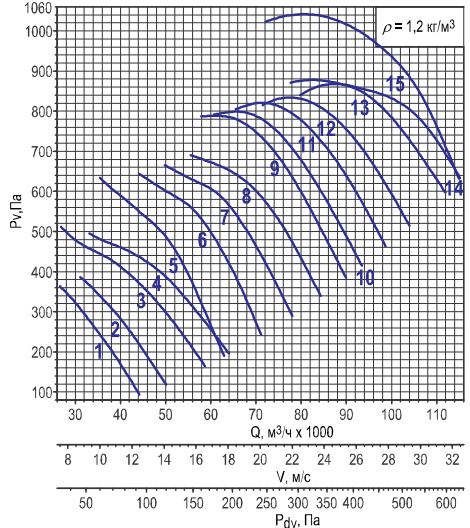

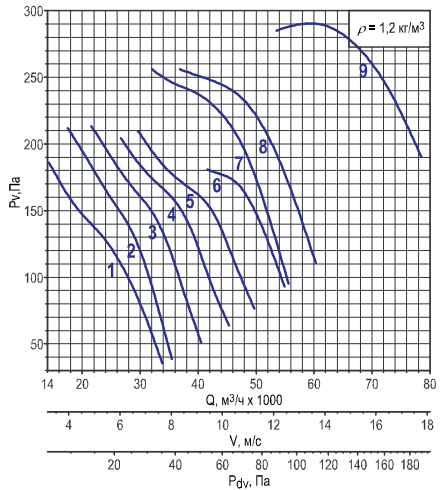

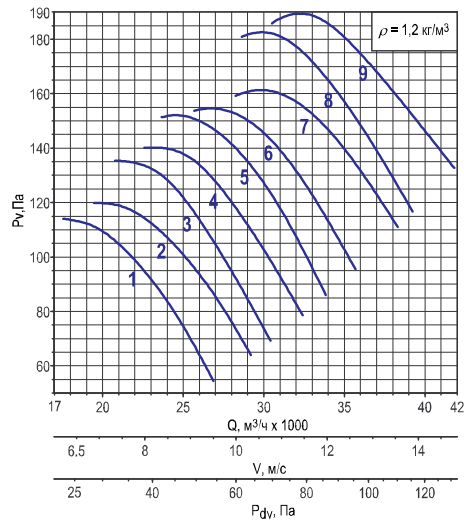

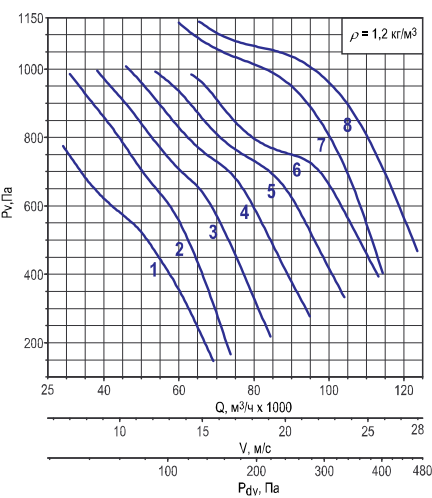

Аэродинамические характеристики ОСА(300/301)

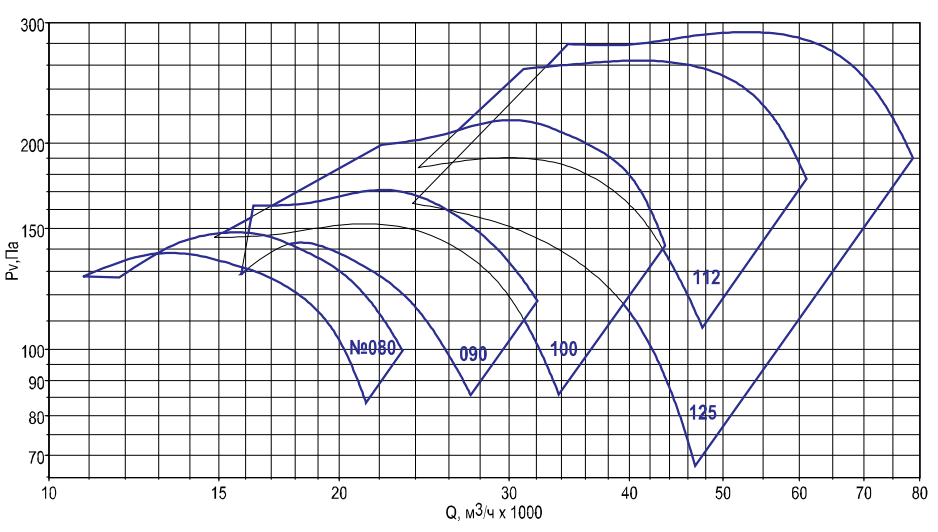

Область аэродинамических параметров с двигателем 8 полюсов (750 оборотов)

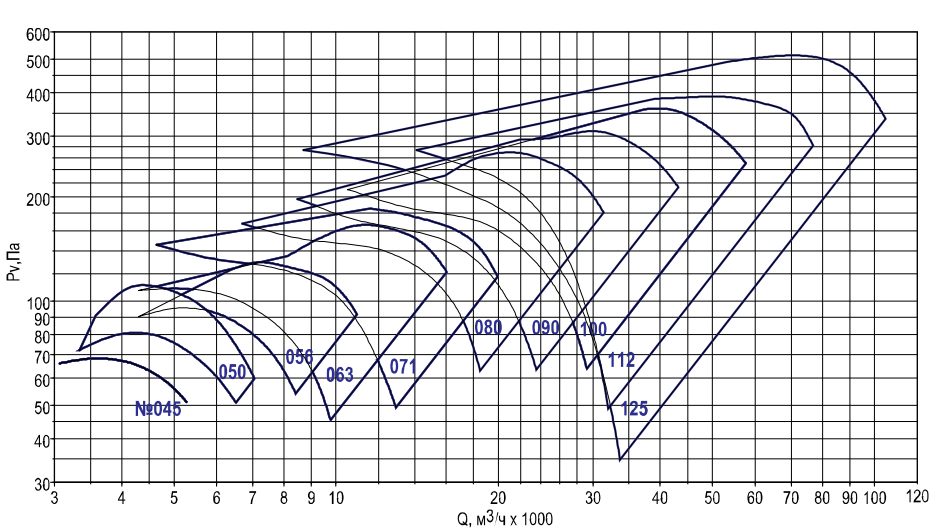

Область аэродинамических параметров с двигателем 6 полюсов (1000 оборотов)

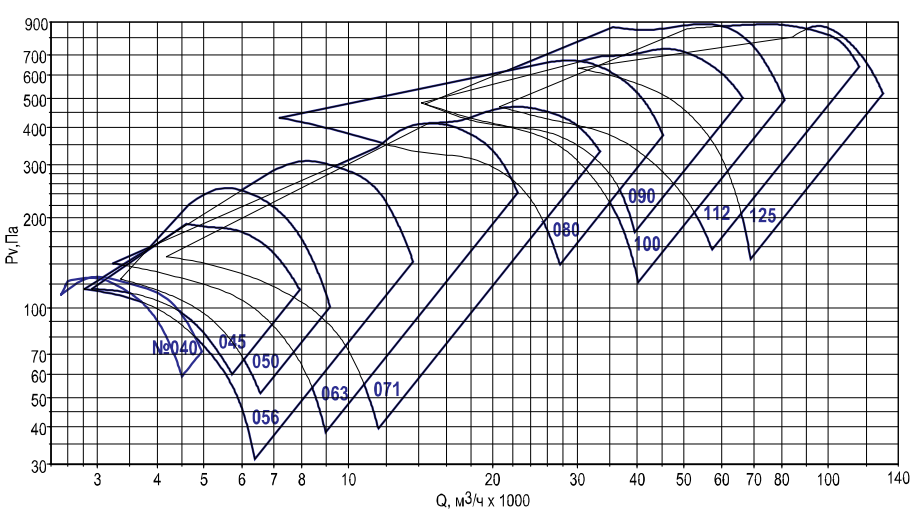

Область аэродинамических параметров с двигателем 4 полюса (1500 оборотов)

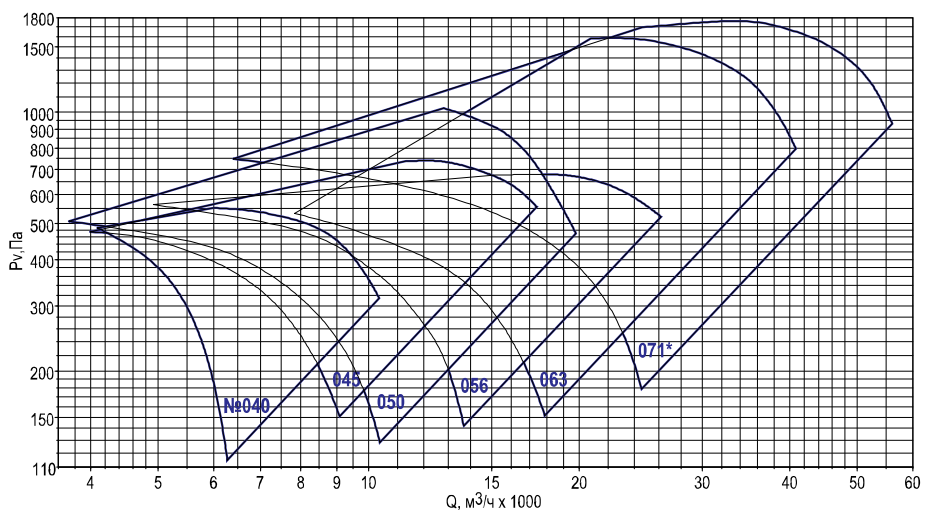

Область аэродинамических параметров с двигателем 2 полюса (3000 оборотов)

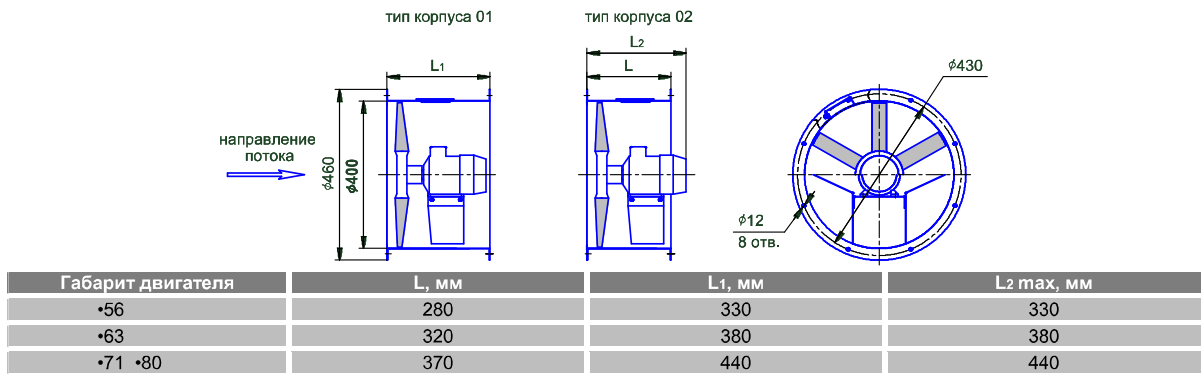

Технические характеристики ОСА-300/301-040

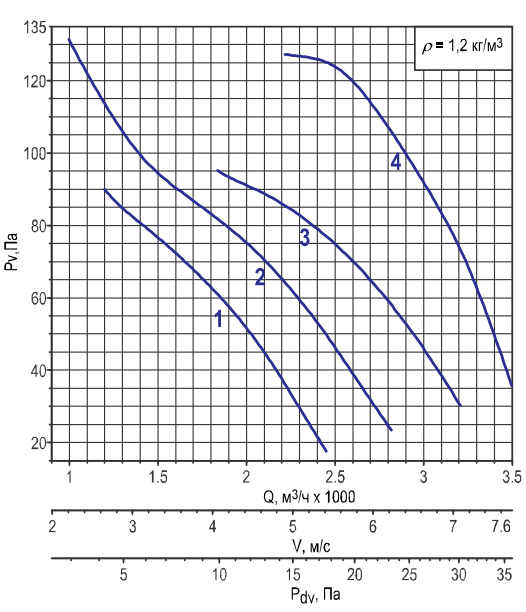

ОСА-300/301-040 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,18	А	40	0,73	18,7	17,7
2				45
3				50
4			Б	50		19,5	18,5

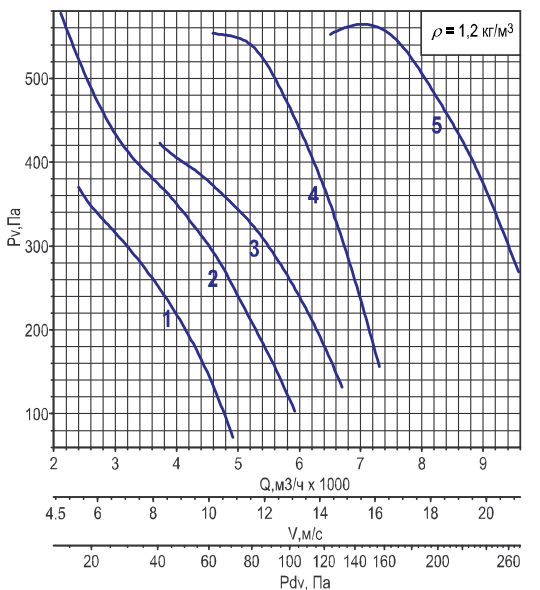

ОСА-300/301-040 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	0,55	А	40	1,4	21,6	20,6
2		0,75	А	45	1,8	25,7	24,2
3		1,1	А	50	2,4	2,8	26,5
4		1,5	Б	50	3,2	31,3	29,8
5		2,2	Б	60	4,6	33,3	31,8

Технические характеристики ОСА-300/301-045

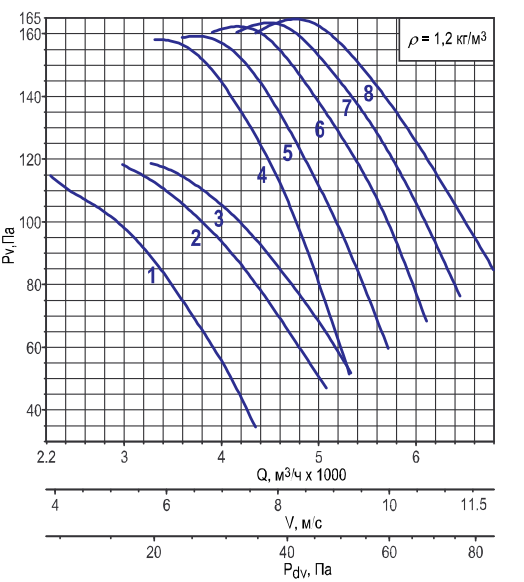

ОСА-300/301-045 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,18	А	45	0,73	19,8	18,8
2				50
3				52
4		0,25	Б	50	0,83	22,6	21,6
5		0,37	Б	52	1,18	23,5	22,5
6				55
7				57
8				60

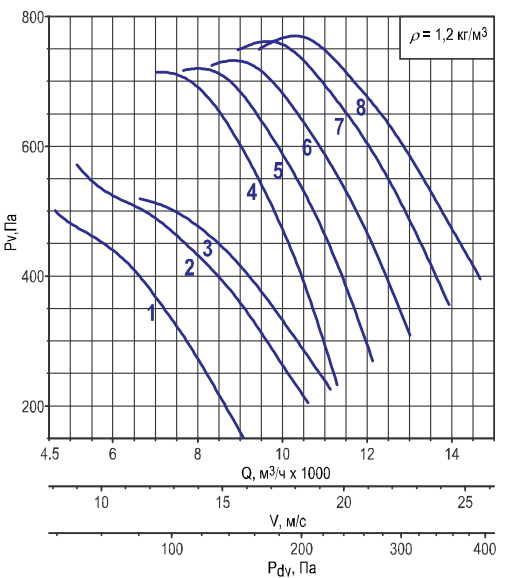

ОСА-300/301-045 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	1,1	А	45	2,4	29,1	27,6
2		1,5	А	50	3,2	31,6	30,1
3		2,2	А	52	4,6	33,6	32,1
4		3	Б	50	6,5	39	36,5
5				52
6				55
7		4	Б	57	8,4	43,5	41,5
8				60

Технические характеристики ОСА-300/301-050

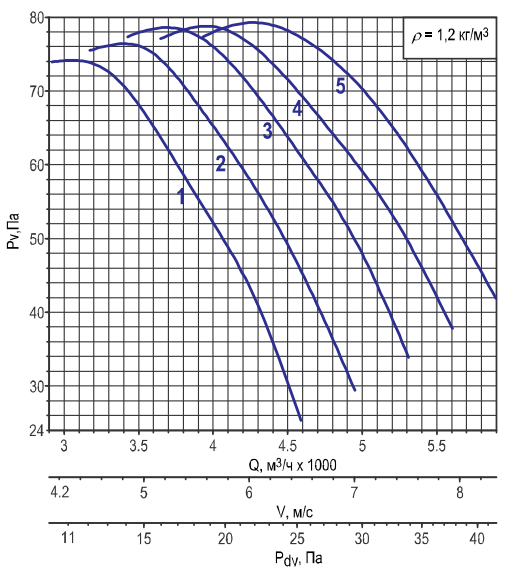

ОСА-300/301-050 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,25	Б	50	1,04	29,8	26,8
2				52
3				55
4				57
5				60

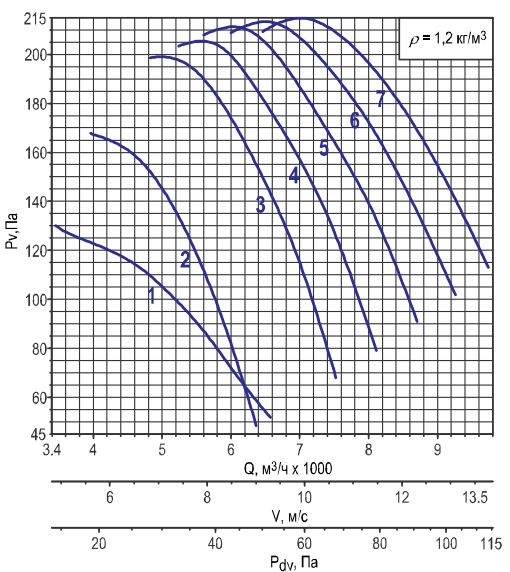

ОСА-300/301-050 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,25	А	50	0,83	28,3	25,3
2		0,37	Б	47	1,18	30,2	27,2
3		0,55	Б	50	1,5	32,7	29,7
4				52
5				55
6		0,75	Б	57	2,2	34,2	31,2
7				60

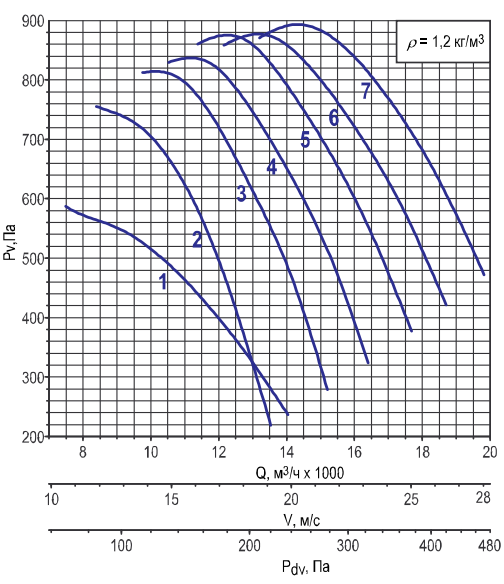

ОСА-300/301-050 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	2,2	А	550	4,6	38,2	35,2
2		3	Б	47	6,5	44,2	41,2
3		4	Б	50	8,4	49,2	46,2
4				52
5		5,5	Б	55	11	58,2	55,2
6				57
7		7,5	Б	60	14,7	81,2	78,2

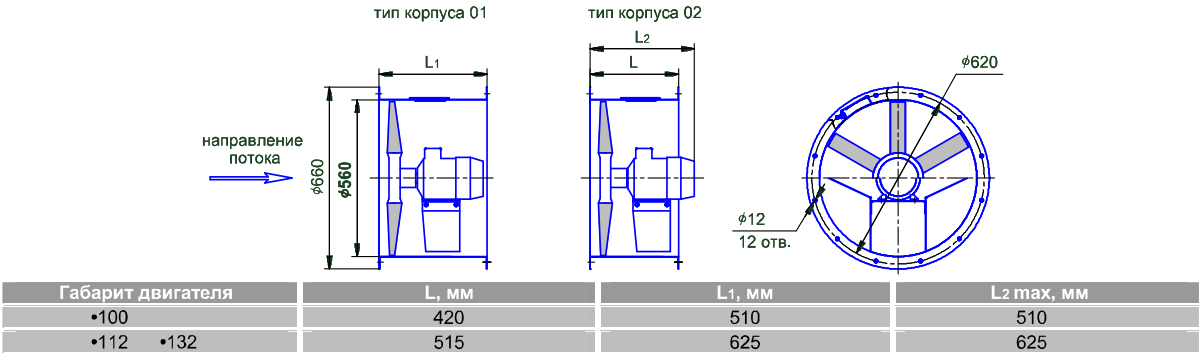

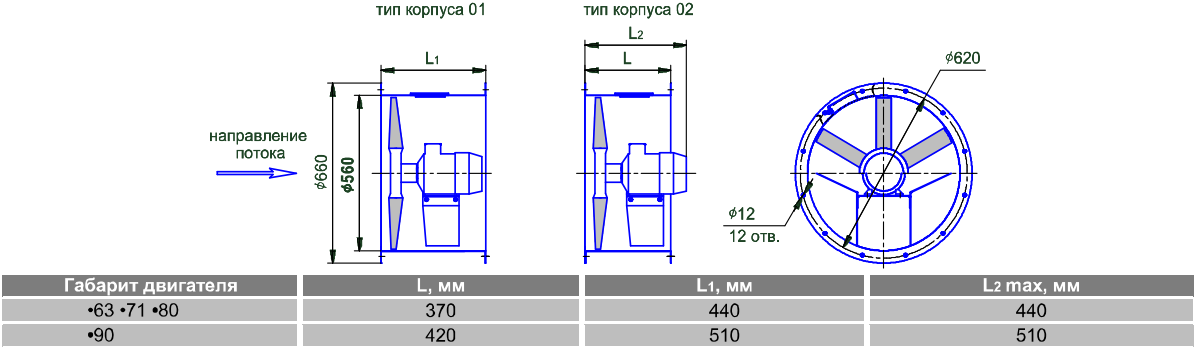

Технические характеристики ОСА-300/301-056

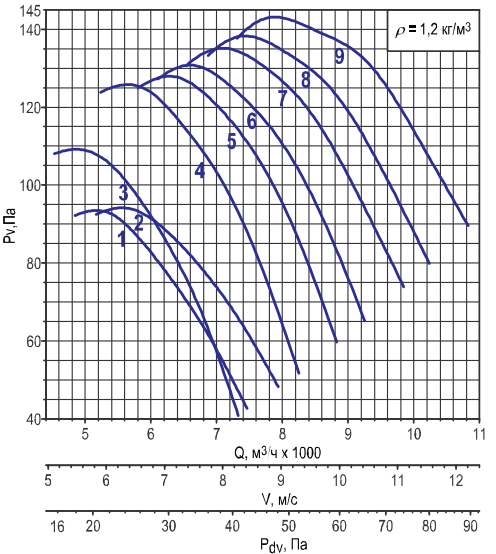

ОСА-300/301-056 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,25	Б	55	1,04	30	28
2				57
3			Л	55		31	29
4		0,37	Л	57	1,31	34	32
5				60
6				62
7		0,55	Л	65	1,74	35,3	33,3
8				67
9				70

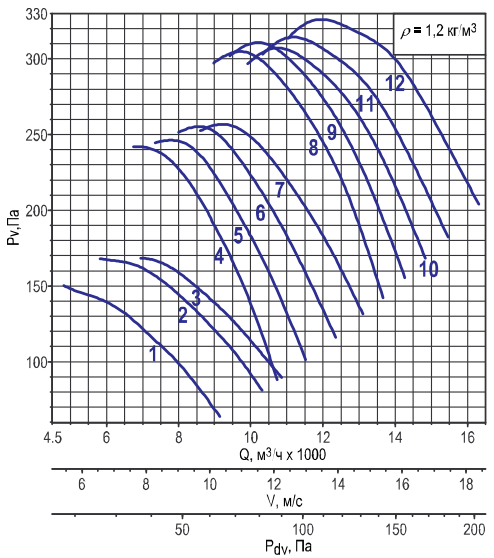

ОСА-300/301-056 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,37	А	50	1,18	29,3	27,3
2		0,55	А	52	1,5	31,8	29,8
3				55
4		0,75	Б	50	2,2	34,4	32,4
5				53
6		1,1	Б	55	2,6	38,4	36,4
7				57
8		1,5	Л	60	3,6	41,4	39,4
9				62
10		2,2	Л	65	5,1	49,4	47,4
11				67
12				70

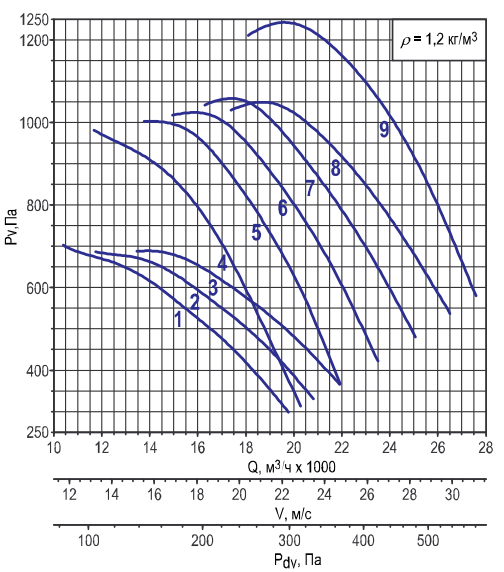

ОСА-300/301-056 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	4	А	50	8,4	48,3	46,8
2				52
3				55
4		5,5	И	50	11	58,4	56,4
5		7,5	Б	50	14,7	81,4	79,4
6				52
7				55
8		11	Б	57	21	109	107
9			Л	60

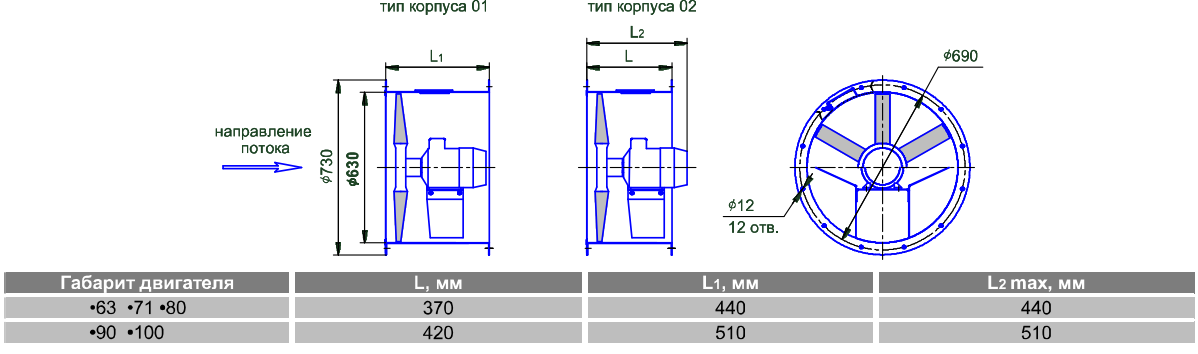

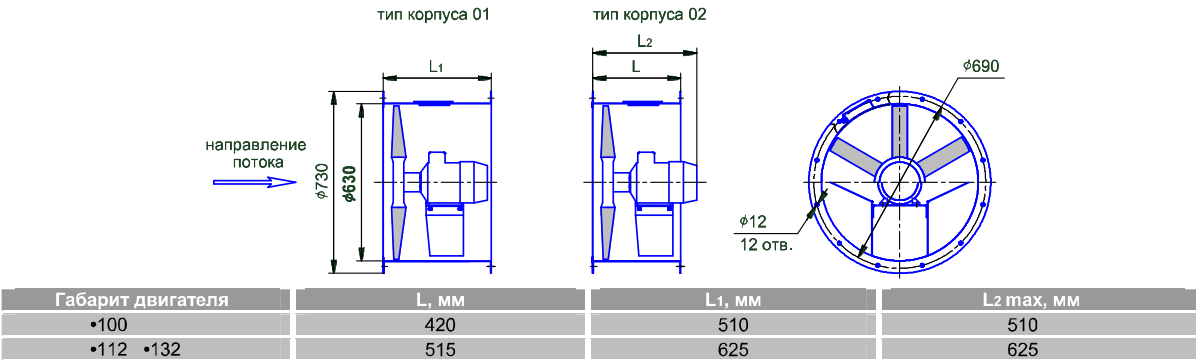

Технические характеристики ОСА-300/301-063

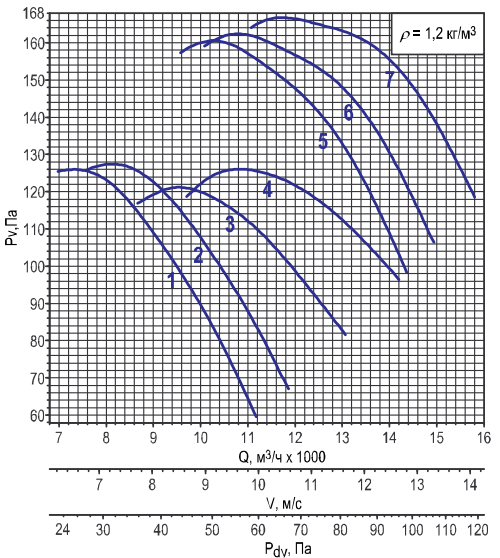

ОСА-300/301-063 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,37	Б	55	1,31	35,7	34,2
2		0,55	Б	57	1,74	37	35,5
3			И	65
4				70
5		0,75	Л	65	2,3	42,3	40,8
6				67
7		11	Л	70	3,2	44,3	42,8

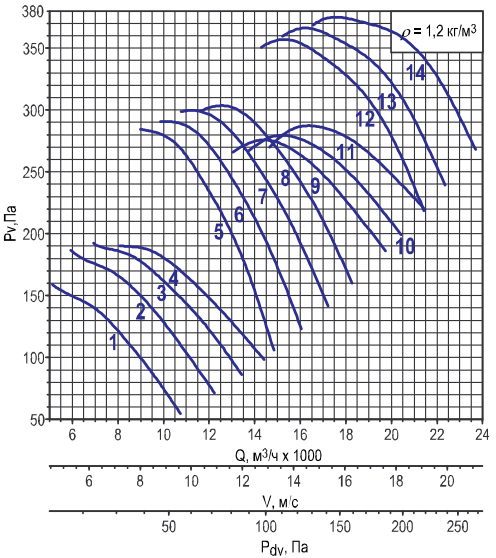

ОСА-300/301-063 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,37	А	45	1,18	31,4	29,4
2		0,55	А	47	1,5	34,4	32,9
3		0,75	А	50	2,2	35,9	34,4
4				52
5		1,1	Б	50	2,6	41,1	39,6
6				52
7		1,5	Б	55	3,6	43,1	41,6
8				57
9		2.2	И	65	5,1	48,1	46,1
10				67
11				70
12			Л	65		49,3	47,3
13		3	Л	67	7,3	51,8	49,8
14				70

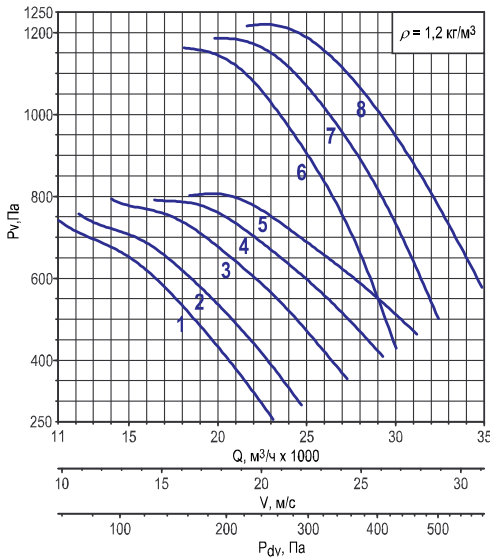

ОСА-300/301-063 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	4	А	45	8,4	50,4	48,4
2				47
3		5,5	А	50	11	59,4	57,4
4		7,5	А	52	14,7	80,4	78,4
5				55
6		11	Б	50	21	109	107
7				52
8				55

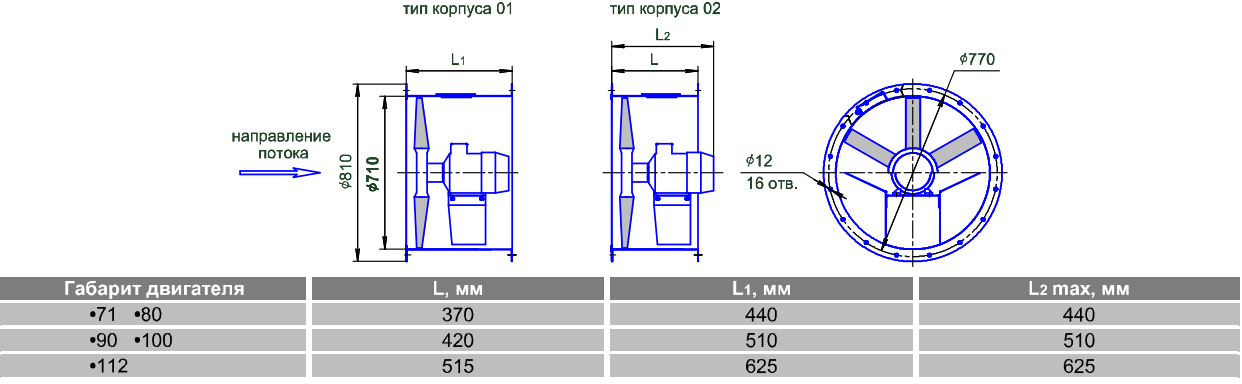

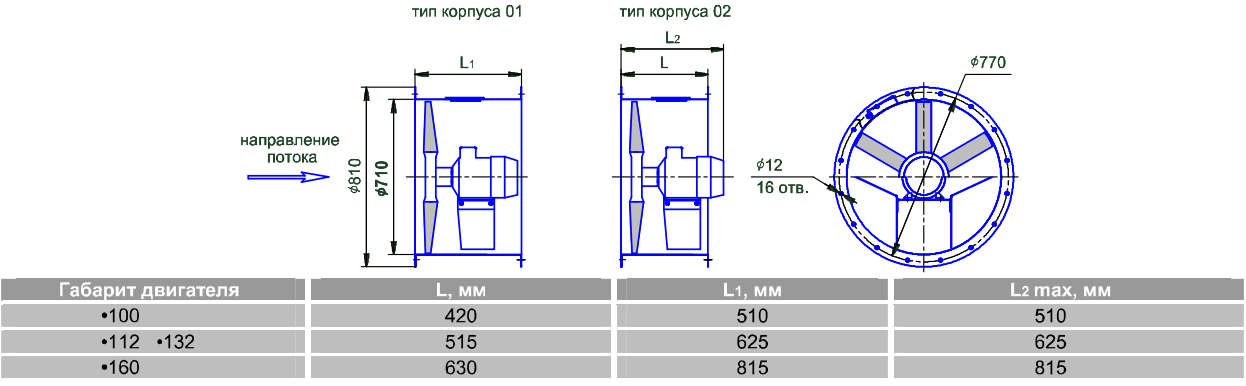

Технические характеристики ОСА-300/301-071

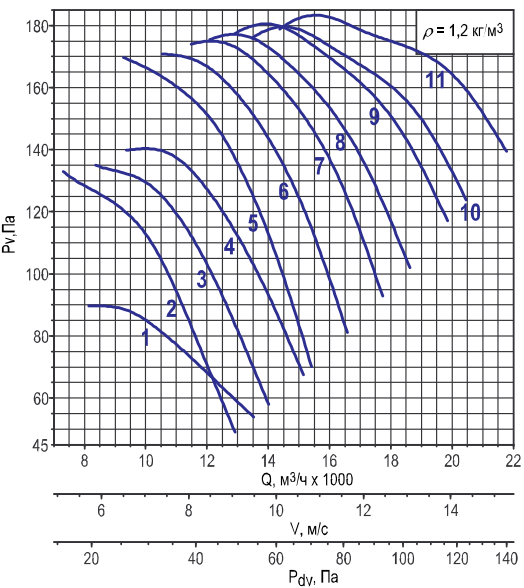

ОСА-300/301-071 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,37	А	55	1,31	39,1	37,1
2		0,57	Б	50	1,74	41,7	39,7
3				52
4				55
5		0,75	Л	55	2,3	47,1	45,1
6				57
7		1,1	Л	60	3,2	49,1	47,1
8				62
9				65
10		1,5	Л	67	4,1	55,1	53,1
11				70

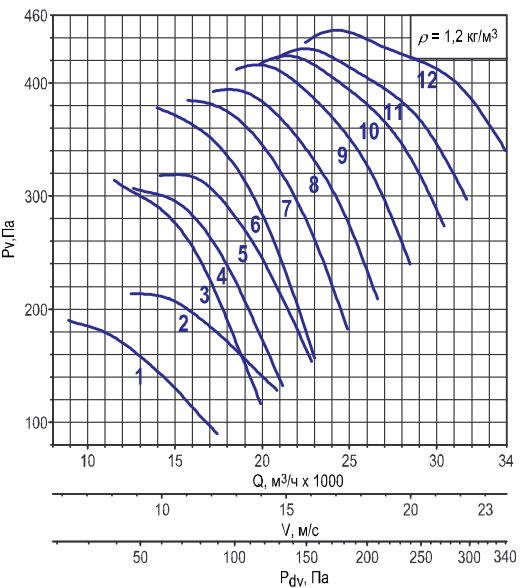

ОСА-300/301-071 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	0,75	Е	50	2,2	40,6	38,6
2		1,1	А	55	2,6	44,5	42,5
3		1,5	Б	50	3,6	47,8	45,8
4		2,2	Б	52	5,1	53,3	51,3
5				55
6			Л	55		54,6	52,6
7		3	Л	57	7,3	57,1	55,1
8				60
9		4	Л	62	8,6	66,1	64,1
10				65
11				67
12		5,5	Л	70	11,7	96,6	94,1

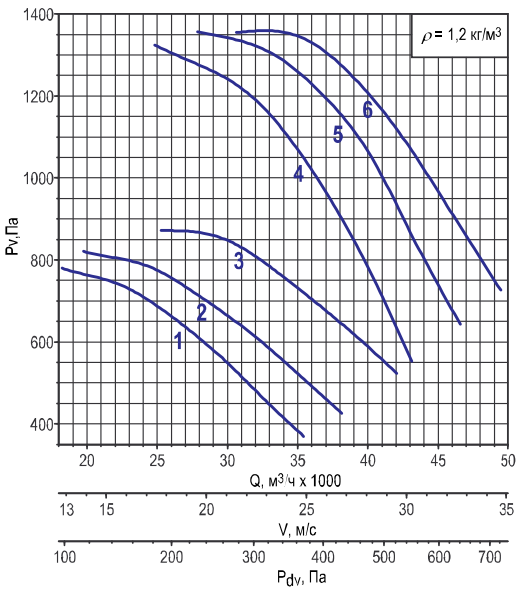

ОСА-300/301-071 (эл.двигатель 3000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	2	5,5	Е	50	11	64,6	62,6
2		7,5	Е	52	14,7	89,6	87,1
3		11	А	55	21	117	114
4		15	И	52	30	161	154
5		18,5	И	55	36	170	163
6		18,5	И	57	36	170	163

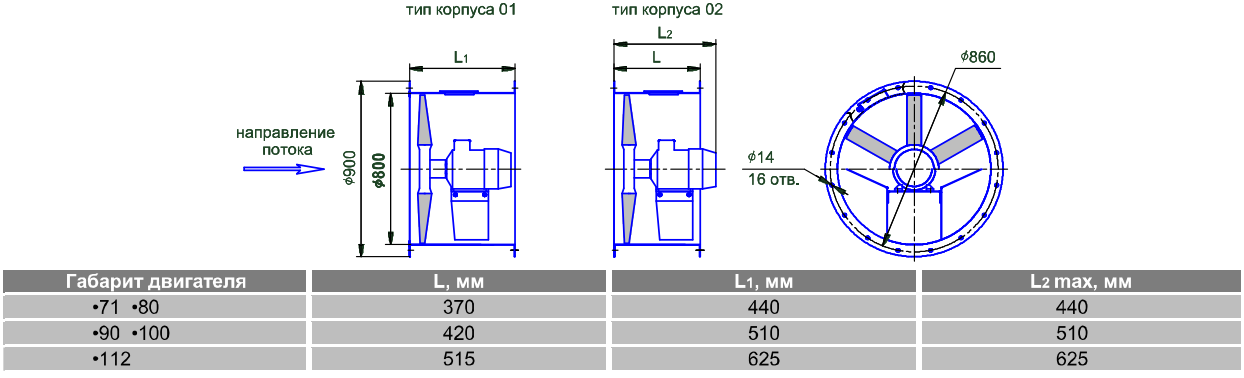

Технические характеристики ОСА-300/301-080

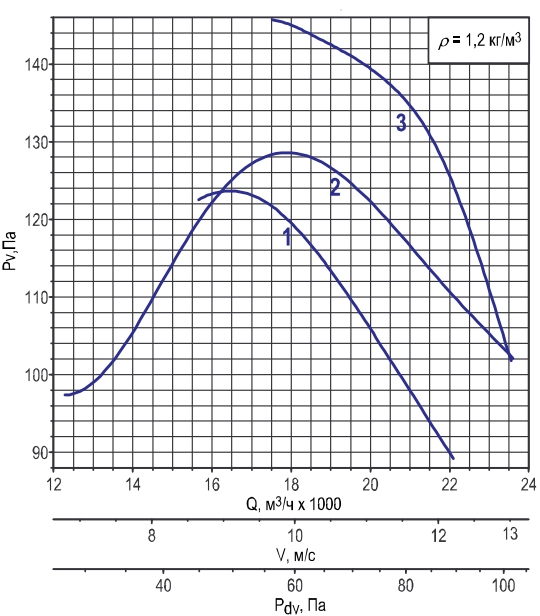

ОСА-300/301-080 (эл.двигатель 750 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	8	1,1	Л	67	71,5	71,5	68
2				70
3		1,5	П	70	77	77	73,5

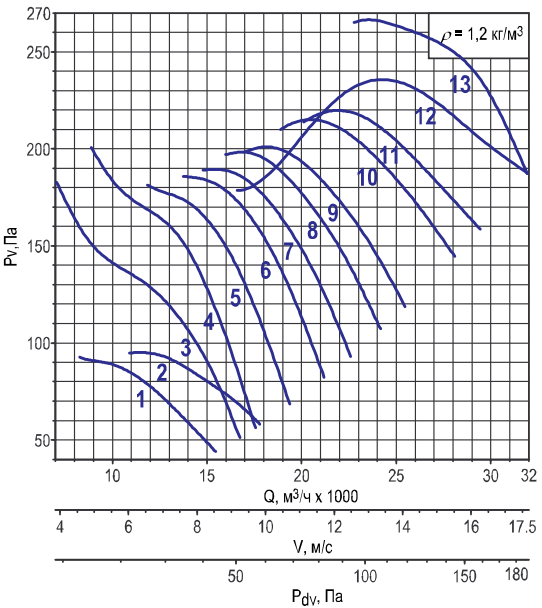

ОСА-300/301-080 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,37	А	50	1,31	51,2	47,2
2		0,55	А	55	1,74	52,5	48,5
3			Б	50		54	50
4		0,75	Л	50	2,3	59,5	55,5
5		1,1	Л	52	3,2	61,5	57,5
6				55
7		1,5	Л	57	4,1	70	66,5
8				60
9				62
10		2,2	Л	65	5,8	78	74,5
11				67
12		3	Л	70	7	105	102
13			П	70		107	104

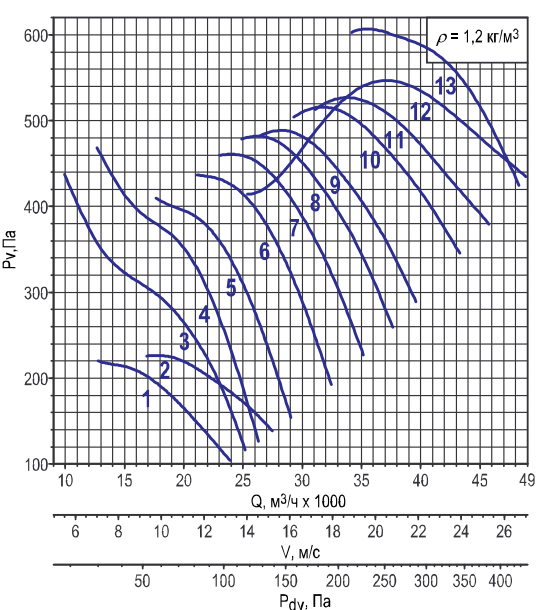

ОСА-300/301-080 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	1,5	А	50	3,6	58,6	54,6
2				55
3		2,2	Б	50	5,1	68,1	64,6
4		3	Л	50	7,3	72	68,5
5				52
6		4	Л	55	8,6	81	77,5
7		5,5	Л	57	11,7	111	108
8				60
9				62
10		7,5	Л	65	15,6	135	132
11				67
12				70
13		11	П	70	23	149	146

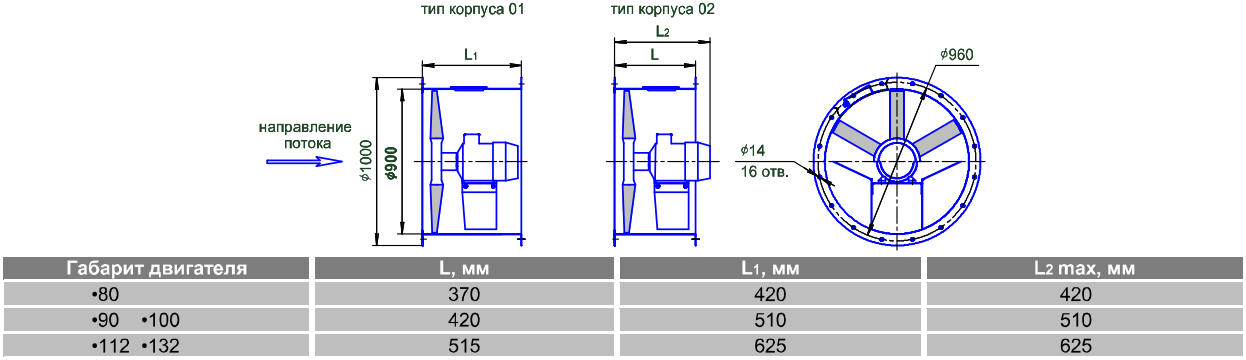

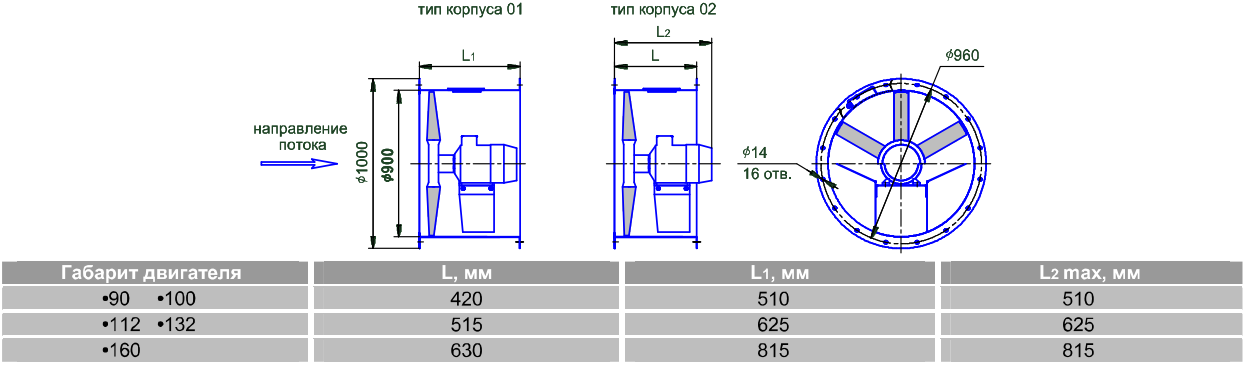

Технические характеристики ОСА-300/301-090

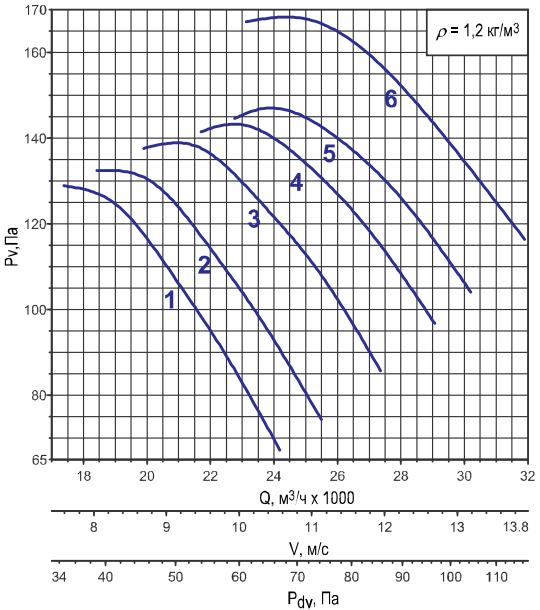

ОСА-300/301-090 (эл.двигатель 750 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	8	1,1	60	3	78,8	78,8	72,8
2			62
3		1,5	65	4,6	82,3	82,3	3
4			67
5			70
6		2,2	70	6,3	103	103	96,2

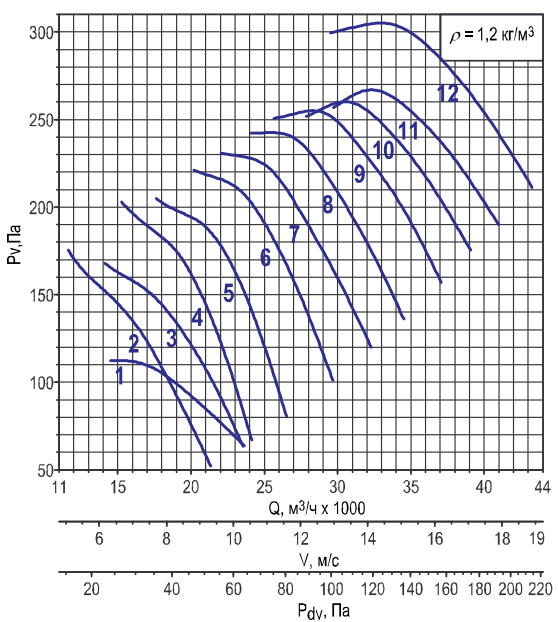

ОСА-300/301-090 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	0,75	А	55	2,3	62,7	58,2
2		1,1	Б	50	3,2	66,8	62,3
3				52
4		1,5	Л	52	4,1	77,3	71,3
5				55
6		2,2	Л	57	5,8	85,3	79,3
7				60
8		3	Л	62	7	112	105
9				65
10		4	Л	67	9	121	114
11				70
12		5,5	П	70	12	147	140

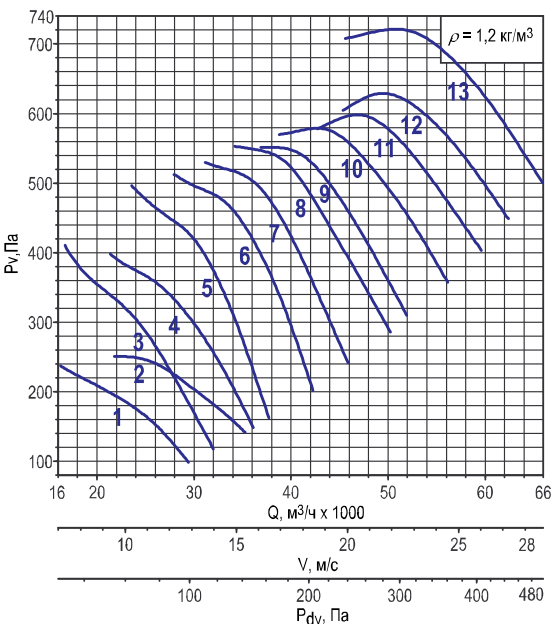

ОСА-300/301-090 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	2,2	А	50	5,1	72,7	66,7
2				55
3		3	Б	50	7,3	77,3	71,3
4		4	Б	52	8,6	86,3	80,3
5		5,5	Л	52	11,7	118	111
6		7,5	Л	55	15,6	142	135
7				57
8				60
9		11	Л	62	23	154	147
10				65
11				67
12		15	Л	70	31	203	191
13		18,5	П	70	36	224	211

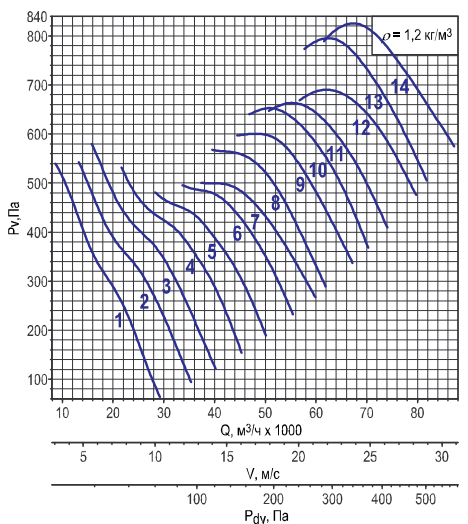

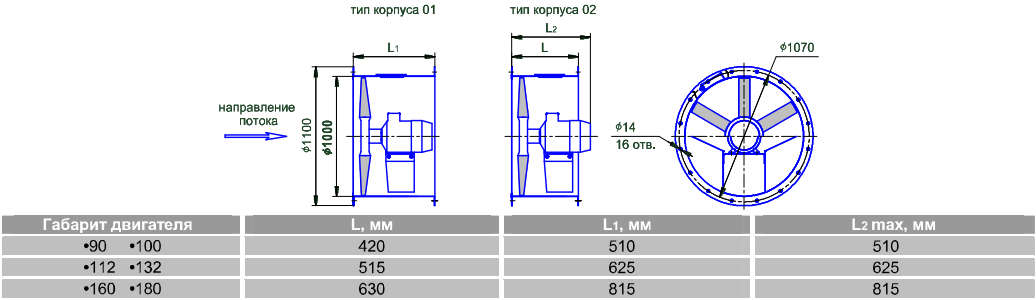

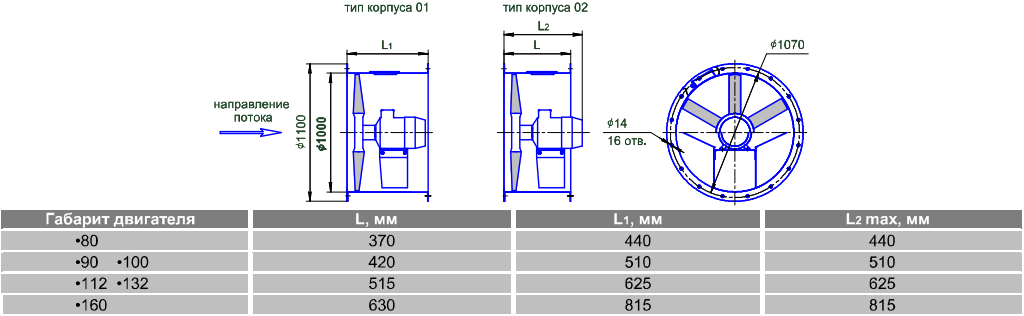

Технические характеристики ОСА-300/301-100

ОСА-300/301-100 (эл.двигатель 750 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	8	1,1	Б	57	3	83,6	76,6
2				60
3		1,5	Л	60	4,6	89,3	82,3
4				62
5		2,2	Д	65	6,3	107	99,4
6				67
7				70
8		3	П	67	8	116	108
9				70

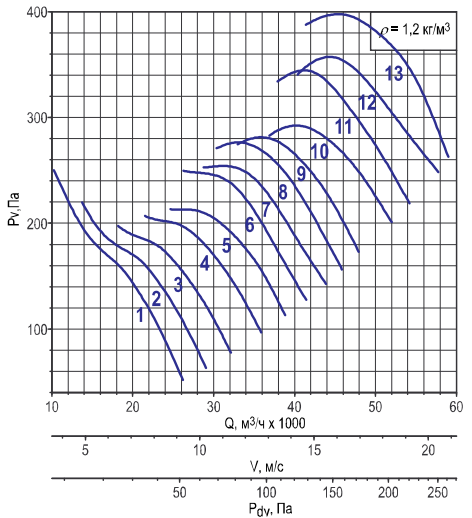

ОСА-300/301-100 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	1,1	Б	50	3,2	77,5	72,6
2		1,5	Б	52	4,1	82,1	75,1
3				55
4		2,2	Б	57	5,8	90,1	83,1
5				60
6		3	Л	60	7	119	111
7		4	Л	62	9	128	120
8			Д	65
9		5,5	Д	67	12	151	142
10				70
11		7,5	П	67	17,5	169	161
12				70
13		11	Т	70	24	214	210

ОСА-300/301-100 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	2,2	Б	45	5,1	81,6	74,6
2		3	Б	48	7,3	84,1	77,1
3		4	Б	50	8,6	93,1	86,1
4		5,5	Б	52	11,7	123	115
5		5,5	Б	55	11,7	123	115
6		7,5	Б	57	15,6	147	139
7		11	Б	60	23	159	151
8		11	Л	60	23	161	153
9		15	Л	62	31	213	199
10		15	Д	65	31	213	199
11		18,5	Д	67	36	231	217
12		18,5	Д	70	36	231	217
13		22	П	67	44	253	239
14		30	П	70	56	286	272

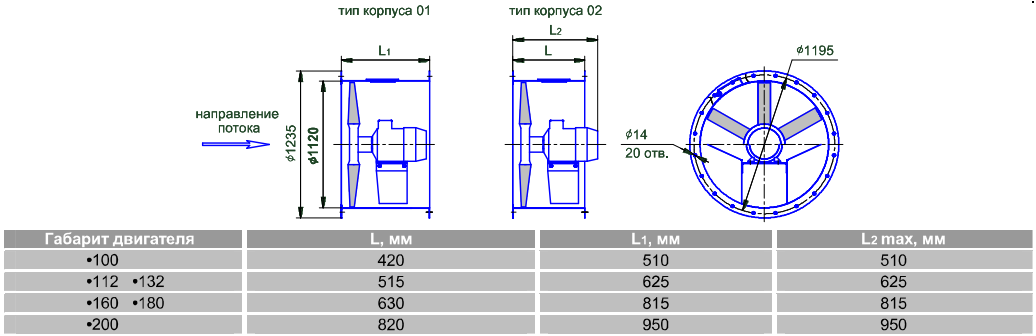

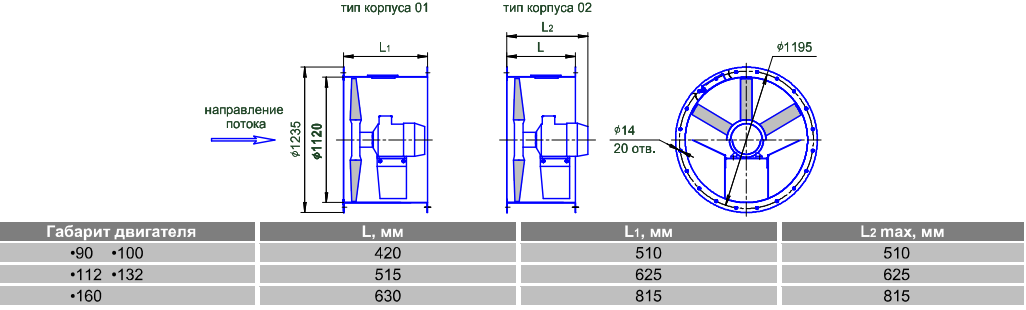

Технические характеристики ОСА-300/301-112

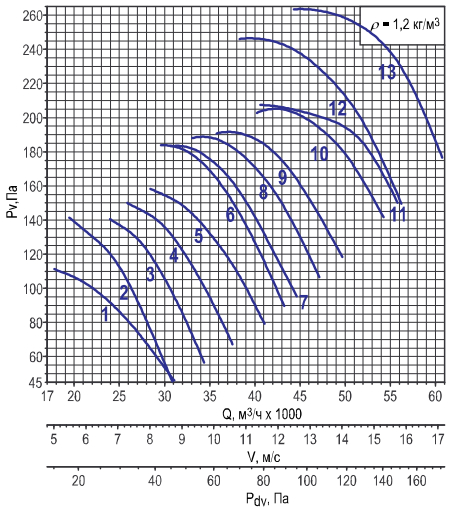

ОСА-300/301-112 (эл.двигатель 750 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	8	1,1	Г	52	3	94	86,5
2		1,1	М	52	3	97,5	90,5
3		1,5	М	55	4,6	97	89,5
4		2,2	М	57	6,3	108	109
5			М	60		108	109
6			Д	60		117	108
7		3	Д	62	8	123	114
8				65
9				67
10		4	Д	70	10,5	136	127
11		4	П	70	10,5	139	130
12		5,5	Т	67	13,6	153	144
13		7,5	Т	70	18	237	222

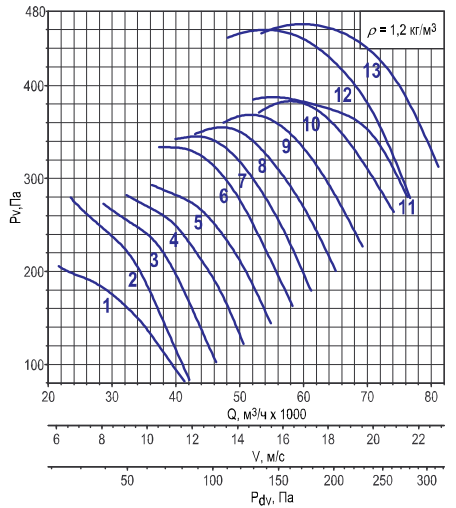

ОСА-300/301-112 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	2,2	Г	52	5,8	96	88,5
2		3	М	52	7	130	121
3		4	М	55	9	139	130
4				57
5		5,5	М	60	12	162	153
6			Д	60		161	152
7		7,5	Д	62	17,5	176	167
8				65
9		11	Д	67	24	230	215
10				70
11			П	70		233	218
12		15	Т	67	32	262	247
13				70

ОСА-300/301-112 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	4	Г	45	8,6	99	91,5
2		5,5	Г	47	11,7	132	123
3		7,5	Г	50	15,6	156	147
4				52
5		11	М	52	23	168	159
6		15	М	55	31	226	211
7				57
8		18,5	М	60	36	244	229
9		22	Д	60	44	262	247
10				62
11		30	Д	65	56	295	280
12				67
13		37	Д	70	70	354	343
14			П	70		357	346
15		45	Т	67	86	391	380

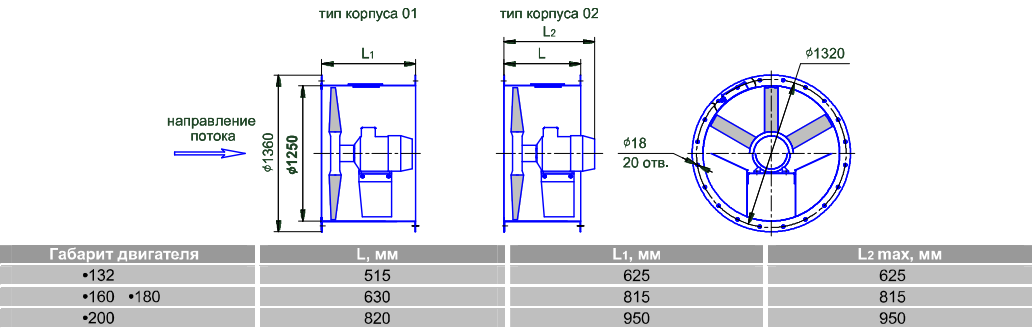

Технические характеристики ОСА-300/301-125

ОСА-300/301-125 (эл.двигатель 750 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	8	1,5	Р	50	4,6	105	96
2		2,2	С	50	6,3	130	119
3				52
4		3	С	55	8	136	125
5				57
6		4	С	60	10,5	149	138
7		5,5	Т	60	13,6	162	151
8				62
9		7,5	Т	70	18	248	231

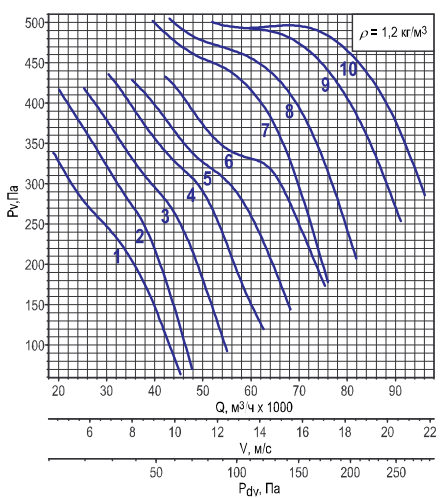

ОСА-300/301-125 (эл.двигатель 1000 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	6	4	Р	50	9	148	137
2		5,5	С	50	12	174	163
3				52
4		7,5	С	55	17,5	189	178
5				57
6		11	С	60	24	245	228
7			Т	60		248	231
8		15	Т	62	32	268	251
9				65
10		18,5	Т	67	37	282	266

ОСА-300/301-125 (эл.двигатель 1500 об/мин)

Номер кривой	Число полюсов	Nном кВт	Колесо	а, град.	Ток, А при 380В	Масса*, кг
						тип корпуса
						01	02
1	4	11	Р	50	23	181	170
2		15	С	50	31	240	223
3		18,5	С	52	36	258	241
4		22	С	55	44	277	260
5		30	С	57	56	310	293
6		30	С	60	56	310	293
7		37	Т	60	70	376	364
8		45	Т	62	86	406	394

*Дополнительная комплектация заказывается отдельной строкой.

ПРОДУКЦИЯ

О КОМПАНИИ

КАТАЛОГИ

ПОДДЕРЖКА

КОНТАКТЫ

Москва,

город Ялта, набережная Ленина В.И. имени, дом 4, пом., 2/8

8 (800) 775-45-11

Бесплатный звонок по РФ

+7 (495) 103 49 14

Режим работы:

с 9:30 до 17:00

info@ventrf.ru

Информация о товарах и представленные материалы на нашем сайте, носят исключительно информационный характер, и ни при каких условиях не являются публичной офёртой, определяемой положениями Статьи 437 Гражданского кодекса РФ
