Вентилятор УВОП
Назначение
— для компенсации работы системы удаления продуктов горения при пожаре (подпор воздуха);
— для работы в системе общеобменной вентиляции и кондиционирования воздуха.
Конструкция
Аэродинамические характеристики вентиляторов получены при испытаниях на стенде типа «А» в соответствии с требованиями ГОСТ 10921 (динамическое давление вентиляторов соответствует их поперечному сечению).
Вентиляторы могут работать без ограничения по мощности во всем диапазоне производительности, как с короткой сетью воздуховодов, так и без нее.
Вентиляторы могут устанавливаться в любом положении (горизонтально, вертикально, наклонно).
Конфузор на входе в вентилятор необходим для выравнивания потока и снижения входного сопротивления. Конфузор рекомендуется устанавливать, если вентилятор является первым агрегатом в сети. При наличии протяженной входной магистрали установка конфузора на входе в вентилятор не требуется.
Диффузор на выходе вентилятора необходим для частичного использования динамического давления и уменьшения потерь давления в напорной магистрали.
Возможен вариант взрывозащищенного исполнения.
Эксплуатация
Категория размещения 2 по ГОСТ 15150.
При обеспечении защиты вентилятора от атмосферных воздействий допускается эксплуатация по 1-й категории размещения.
Маркировка
Пример:

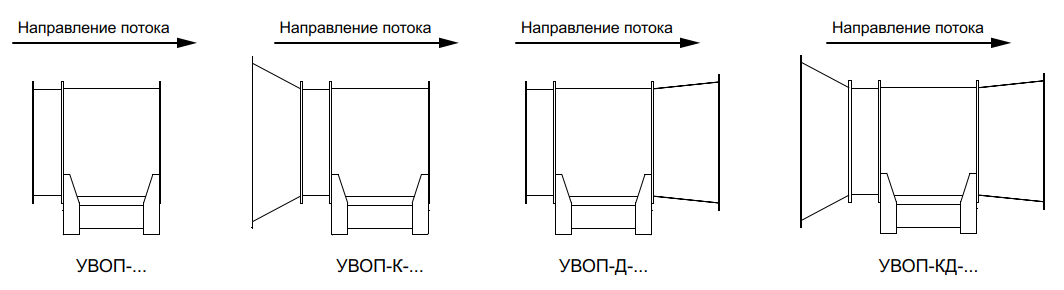

Установка вентиляторная осевая подпора УВОП; с конфузором и диффузором; модификация рабочего колеса А; номер вентилятора 5; взрывозащищенного исполнения; число полюсов 2 (3000 об/мин); климатическое исполнение У2.
УВОП-КД-А-5В-2-У2
| Обозначение | УВОП |
|
Комплектация
|
К — конфузор на входе |
| Д — диффузор на выходе | |
| Модификация рабочего колеса | А, Б, В, Г, Д, Е, Ж |
| Номер вентилятора | Диаметр проходного сечения вентилятора в дм |
| Вариант исполнения | В — Взрывозащищенный |
| Число полюсов двигателя | 2, 4, 6, 8 |
| Климатическое исполнение | У2 |
Технические характеристики УВОП

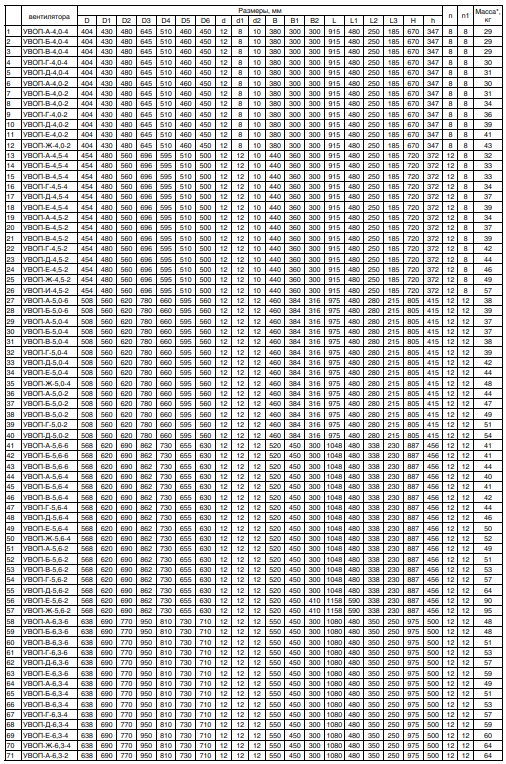

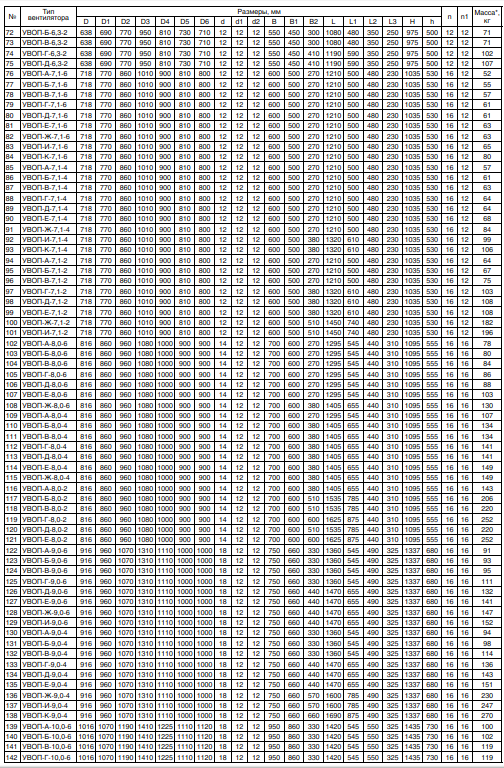

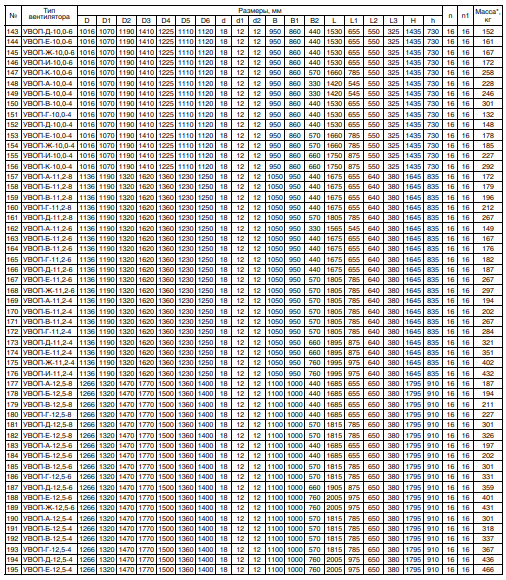

Габаритные размеры

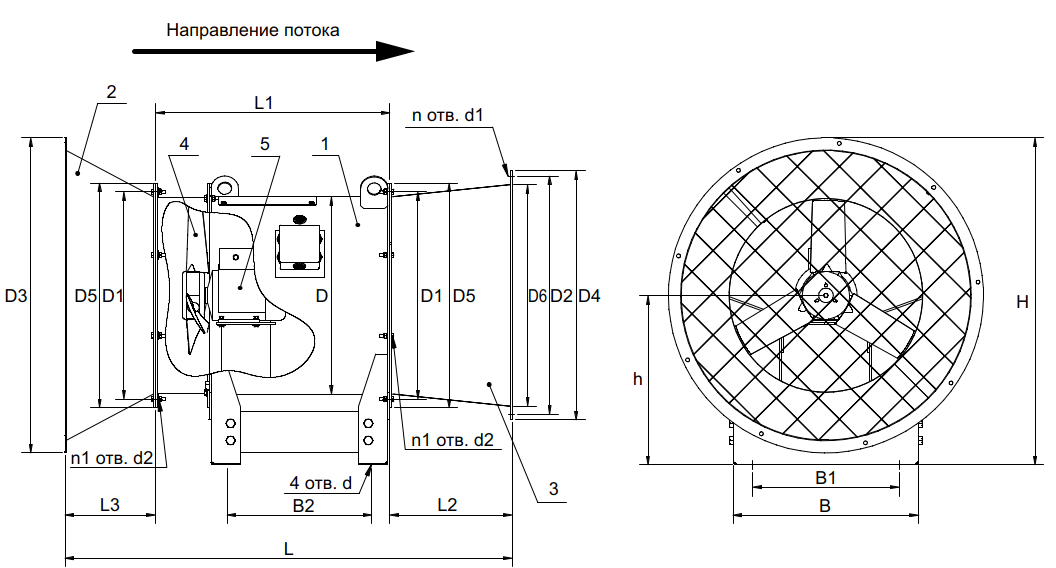

1– вентилятор; 2 – конфузор; 3 – диффузор; 4 – рабочее колесо; 5 – электродвигатель.
Примечание:
*Масса вентиляторов — величина справочная.
*Приведенная в таблице масса без учета диффузора и конфузора.
Таблица массы конфузоров и диффузоров вентиляторов УВОП
|
Масса, кг
|
Вентилятор | ||||||||||
| УВОП-4 | УВОП-4,5 | УВОП-5 | УВОП-5,6 | УВОП-6,3 | УВОП-7,1 | УВОП-8 | УВОП-9 | УВОП-10 | УВОП-11,2 | УВОП-12,5 | |
| Диффузор | 6,5 | 8 | 10 | 13 | 15 | 20 | 23 | 28 | 30 | 40 | 48 |
| Конфузор | 7 | 8 | 10 | 13 | 15 | 18 | 22 | 24 | 27 | 36 | 46 |

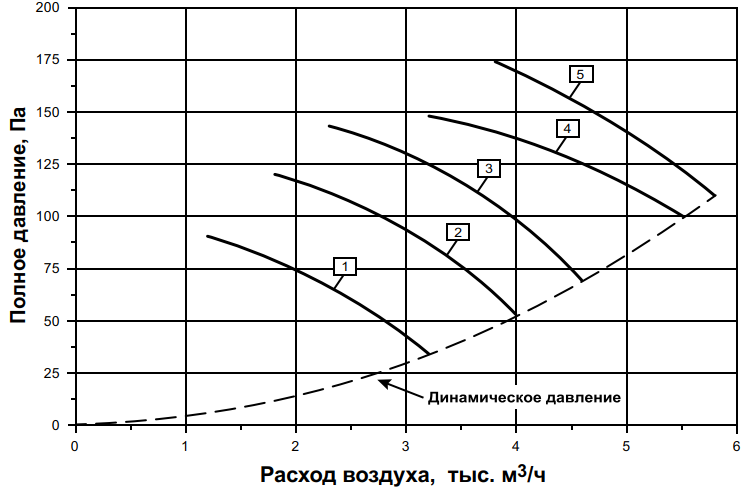

Аэродинамические характеристики вентиляторов подпора
1200 – 5800 м3/час
УВОП-4,0-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-4,0-4 | 56A4* |
1500
|
0,12 | 1,2 – 3,2 | 90 – 34 | 73 |
| 2 | УВОП-Б-4,0-4 | 56A4* | 0,12 | 1,8 – 4,0 | 120 – 52 | 80 | |
| 3 | УВОП-В-4,0-4 | 56B4* | 0,18 | 2,3 – 4,6 | 143 – 68 | 77 | |
| 4 | УВОП-Г-4,0-4 | 63A4 | 0,25 | 3,2 – 5,5 | 148 – 100 | 83 | |
| 5 | УВОП-Д-4,0-4 | 63B4 | 0,37 | 3,8 – 5,8 | 174 – 110 | 79 | |
* Во взрывозащищенных исполнениях двигатели 63 А4 (1450 об/мин; 0,25 кВт).

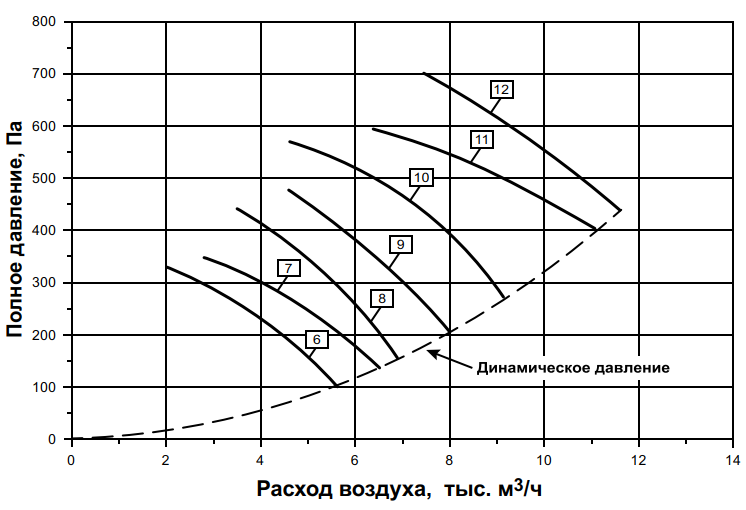

2000 – 1600 м3/час
УВОП-4,0-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 6 | УВОП-А-4,0-2 | 63A2 |
3000
|
0,37 | 2,0 – 5,6 | 330 – 101 | 98 |
| 7 | УВОП-Б-4,0-2 | 63B2 | 0,55 | 2,8 – 6,5 | 348 – 137 | 88 | |
| 8 | УВОП-В-4,0-2 | 71А2 | 0,75 | 3,5 – 6,9 | 440 – 154 | 90 | |
| 9 | УВОП-Г-4,0-2 | 71B2 | 1,1 | 4,6 – 8,0 | 476 – 207 | 95 | |
| 10 | УВОП-Д-4,0-2 | 80A2 | 1,5 | 4,6 – 9,1 | 570 – 271 | 93 | |
| 11 | УВОП-Е-4,0-2 | 80B2 | 2,2 | 6,4 – 11,1 | 594 – 400 | 98 | |
| 12 | УВОП-Ж-4,0-2* | 90L2 | 3 | 7,5 – 11,6 | 695 – 439 | 94 | |
* Во взрывозащищенном исполнении не изготавливается.

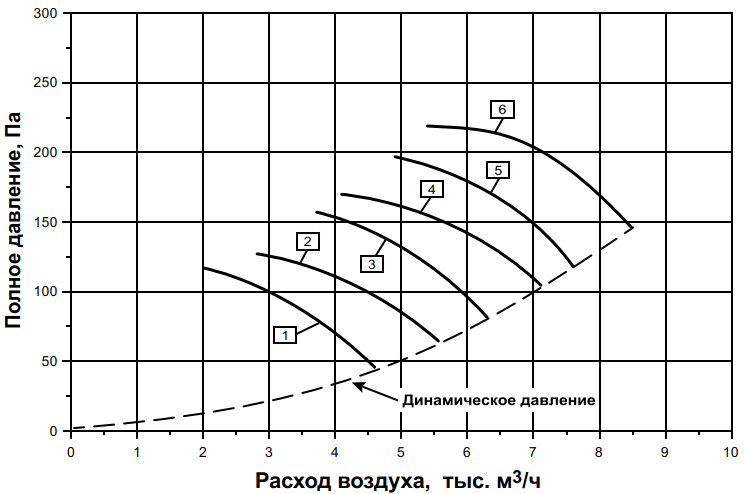

2000 – 8500 м3/час
УВОП-4,5-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-4,5-4 | 56A4* |
1500
|
0,12 | 2,0 – 4,6 | 116 – 43 | 78 |
| 2 | УВОП-Б-4,5-4 | 56B4* | 0,18 | 2,8 – 5,6 | 126 – 62 | 85 | |
| 3 | УВОП-В-4,5-4 | 63A4 | 0,25 | 3,7 – 6,3 | 156 – 80 | 78 | |
| 4 | УВОП-Г-4,5-4 | 63B4 | 0,37 | 4,1 – 7,1 | 169 – 104 | 84 | |
| 5 | УВОП-Д-4,5-4 | 71A4 | 0,55 | 4,9 – 7,6 | 196 – 117 | 82 | |
| 6 | УВОП-Е-4,5-4 | 71B4 | 0,75 | 5,4 – 8,5 | 218 – 144 | 80 | |
* Во взрывозащищенных исполнениях двигатели 63 А4 (1450 об/мин; 0,25 кВт).

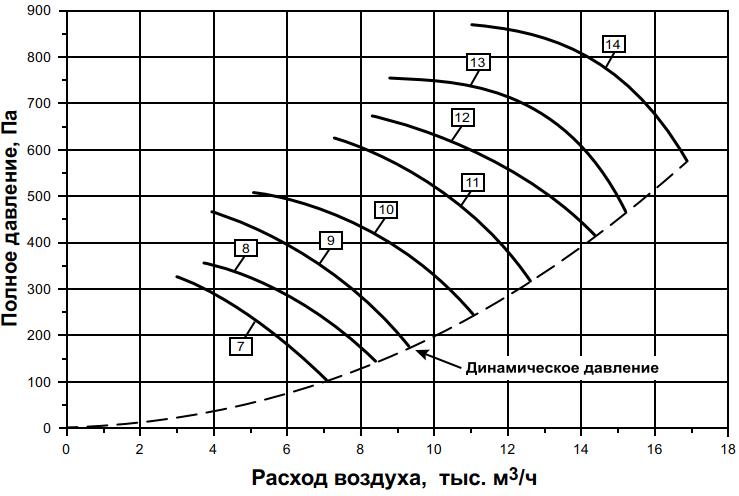

3000 – 16900 м3/час
УВОП-4,5-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 7 | УВОП-А-4,5-2 | 63B2 |
3000
|
0,55 | 3,0 – 7,1 | 328 – 102 | 100 |
| 8 | УВОП-Б-4,5-2 | 71А2 | 0,75 | 3,7 – 8,4 | 358 – 143 | 93 | |
| 9 | УВОП-В-4,5-2 | 71B2 | 1,1 | 4,0 – 9,3 | 465 – 173 | 93 | |
| 10 | УВОП-Г-4,5-2 | 80A2 | 1,5 | 5,1 – 11,1 | 505 – 250 | 100 | |
| 11 | УВОП-Д-4,5-2 | 80B2 | 2,2 | 7,3 – 12,6 | 624 – 320 | 93 | |
| 12 | УВОП-Е-4,5-2 | 90L2 | 3 | 8,3 –14,4 | 674 – 415 | 99 | |
| 13 | УВОП-Ж-4,5-2* | 100S2 | 4 | 8,8 – 15,2 | 751 – 467 | 97 | |
| 14 | УВОП-И-4,5-2* | 100L2 | 5,5 | 10,9 – 16,9 | 871 – 574 | 95 | |
* Во взрывозащищенном исполнении не изготавливается.

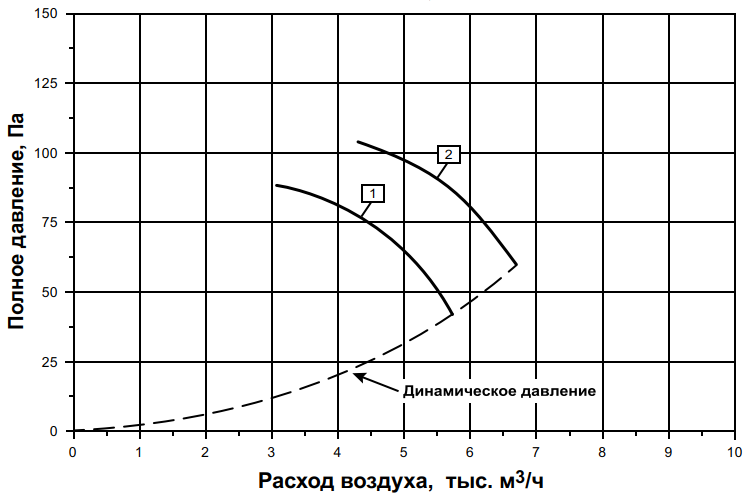

3000 – 6700 м3/час
УВОП-5,0-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-5,0-6 | 63A6 |
1000
|
0,18 | 3,0 – 5,7 | 88 – 42 | 74 |
| 2 | УВОП-Б-5,0-6 | 63B6 | 0,25 | 4,3 – 6,7 | 104 – 60 | 72 | |

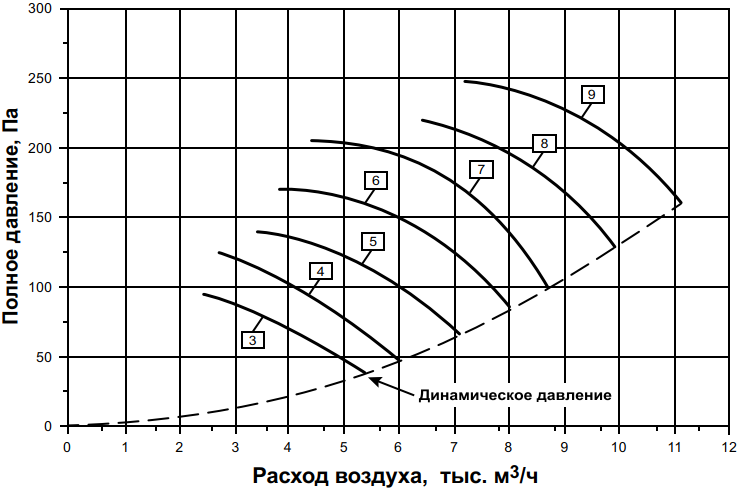

2400 – 11100 м3/час
УВОП-5,0-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 3 | УВОП-А-5,0-4 | 56A4* |
1500
|
0,12 | 2,4 – 5,4 | 95 – 38 | 80 |
| 4 | УВОП-Б-5,0-4 | 56B4* | 0,18 | 2,7 – 6,0 | 124 – 47 | 80 | |
| 5 | УВОП-В-5,0-4 | 63A4 | 0,25 | 3,4 – 7,1 | 139 – 66 | 87 | |
| 6 | УВОП-Г-5,0-4 | 63B4 | 0,37 | 3,8 – 8,0 | 171 – 85 | 80 | |
| 7 | УВОП-Д-5,0-4 | 71A4 | 0,55 | 4,4 – 8,7 | 205 – 99 | 83 | |
| 8 | УВОП-Е-5,0-4 | 71B4 | 0,75 | 6,4 – 9,9 | 219 – 129 | 85 | |
| 9 | УВОП-Ж-5,0-4 | 80A4 | 1,1 | 7,2 – 11,1 | 247 – 160 | 83 | |
* Во взрывозащищенных исполнениях двигатели 63 А4 (1450 об/мин; 0,25 кВт).

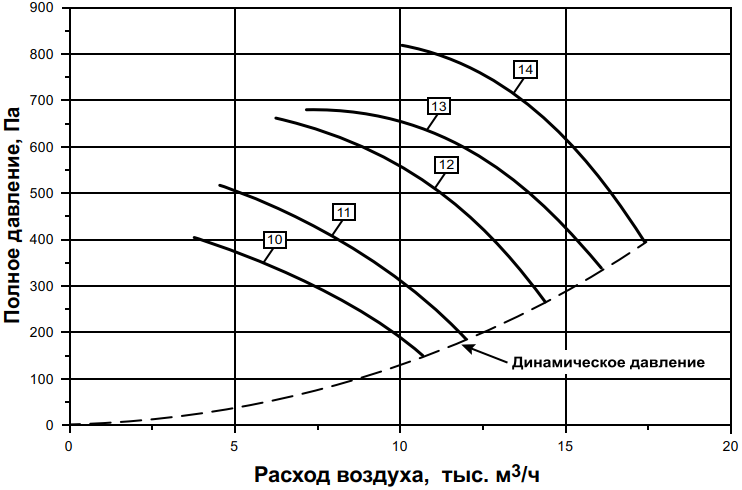

3800 – 17400 м3/час
УВОП-5,0-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 10 | УВОП-А-5,0-2 | 71B2 |
3000
|
1,1 | 3,8 – 10,7 | 406 – 151 | 95 |
| 11 | УВОП-Б-5,0-2 | 80A2 | 1,5 | 4,5 – 12,0 | 517 – 188 | 95 | |
| 12 | УВОП-В-5,0-2 | 80B2 | 2,2 | 6,3 – 14,4 | 663 – 271 | 102 | |
| 13 | УВОП-Г-5,0-2* | 90L2 | 3 | 7,2 – 16,1 | 685 – 339 | 96 | |
| 14 | УВОП-Д-5,0-2* | 100S2 | 4 | 10,1 – 17,4 | 820 – 397 | 98 | |
* Во взрывозащищенном исполнении не изготавливаются.

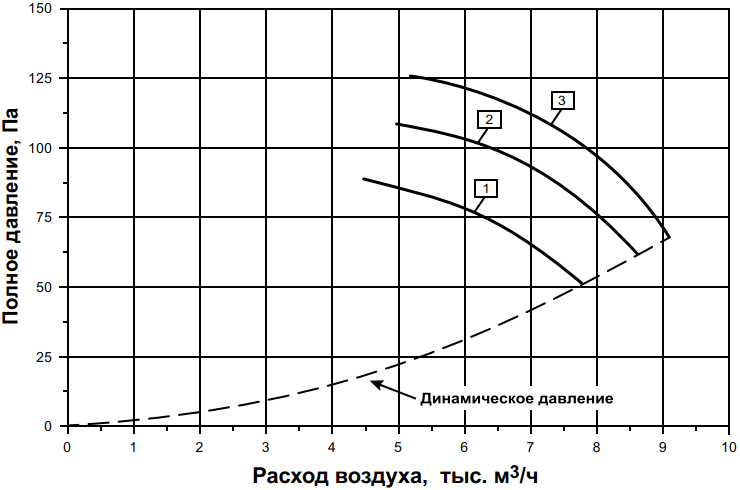

4500 – 9100 м3/час
УВОП-5,6-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-5,6-6 | 63A6 |
1000
|
0,18 | 4,5 – 7,8 | 89 – 51 | 81 |
| 2 | УВОП-Б-5,6-6 | 63B6 | 0,25 | 5,0 – 8,6 | 109 – 62 | 81 | |
| 3 | УВОП-В-5,6-6 | 71A6 | 0,37 | 5,2 – 9,1 | 126 – 68 | 79 | |

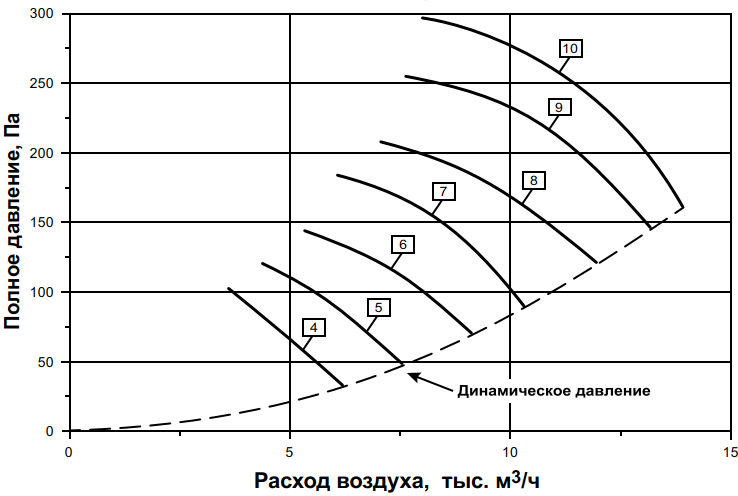

3600 – 13900 м3/час
УВОП-5,6-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 4 | УВОП-А-5,6-4 | 56B4* |
1500
|
0,18 | 3,6 – 6,2 | 101 – 32 | 86 |
| 5 | УВОП-Б-5,6-4 | 63A4 | 0,25 | 4,3 – 7,5 | 120 – 47 | 82 | |
| 6 | УВОП-В-5,6-4 | 63B4 | 0,37 | 5,3 – 9,1 | 144 – 69 | 87 | |
| 7 | УВОП-Г-5,6-4 | 71A4 | 0,55 | 6,0 – 10,3 | 184 – 88 | 84 | |
| 8 | УВОП-Д-5,6-4 | 71B4 | 0,75 | 7,0 – 12,0 | 208 – 119 | 89 | |
| 9 | УВОП-Е-5,6-4 | 80A4 | 1,1 | 7,6 – 13,2 | 255 – 144 | 90 | |
| 10 | УВОП-Ж-5,6-4 | 80B4 | 1,5 | 8,0 – 13,9 | 295 – 160 | 88 | |
* Во взрывозащищенных исполнениях двигатели 63 А4 (1450 об/мин; 0,25 кВт).

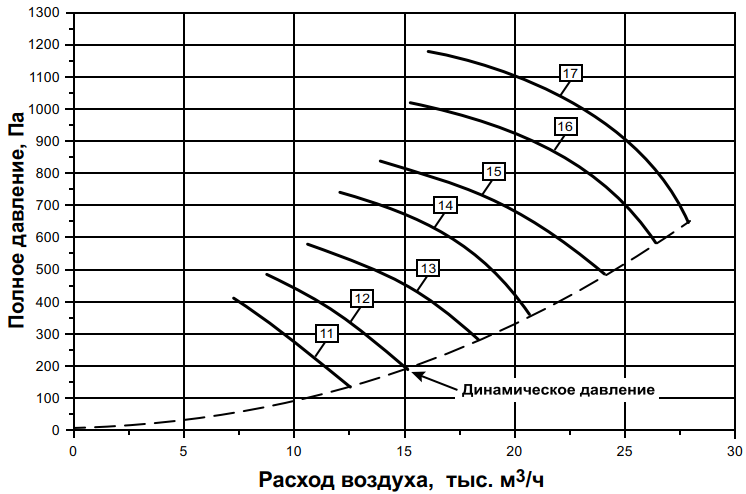

7200 – 27900 м3/час
УВОП-5,6-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 11 | УВОП-А-5,6-2 | 80A2 |
3000
|
1,5 | 7,2 – 12,5 | 404 – 129 | 101 |
| 12 | УВОП-Б-5,6-2 | 80B2 | 2,2 | 8,7 – 15,1 | 480 – 180 | 97 | |
| 13 | УВОП-В-5,6-2 | 90L2 | 3 | 10,6 – 18,3 | 575 – 276 | 102 | |
| 14 | УВОП-Г-5,6-2 | 100S2 | 4 | 12,0 – 20,7 | 738 – 352 | 99 | |
| 15 | УВОП-Д-5,6-2 | 100L2 | 5,5 | 13,9 – 24,1 | 834 – 476 | 105 | |
| 16 | УВОП-Е-5,6-2 | 112M2 | 7,5 | 15,3 – 26,4 | 1020 – 574 | 105 | |
| 17 | УВОП-Ж-5,6-2* | 132M2 | 11 | 16,1 – 27,9 | 1180 – 639 | 103 | |
* Во взрывозащищенном исполнении не изготавливается.

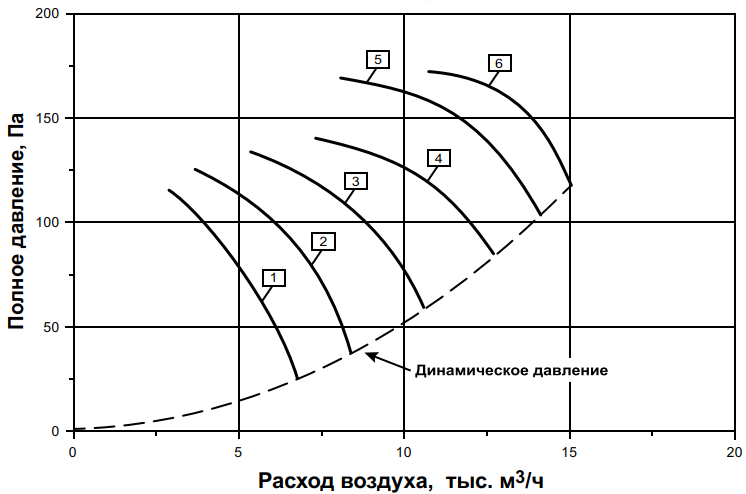

2900 – 15000 м3/час
УВОП-6,3-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-6,3-6 | 63A6 |
1000
|
0,18 | 2,9 – 6,8 | 115 – 24 | 85 |
| 2 | УВОП-Б-6,3-6 | 63B6 | 0,25 | 3,7 – 8,4 | 125 – 37 | 83 | |
| 3 | УВОП-В-6,3-6 | 71A6 | 0,37 | 5,4 – 10,6 | 133 – 58 | 80 | |
| 4 | УВОП-Г-6,3-6 | 71B6 | 0,55 | 7,3 – 12,7 | 140 – 83 | 82 | |
| 5 | УВОП-Д-6,3-6 | 80A6 | 0,75 | 8,1 – 14,1 | 169 – 102 | 83 | |
| 6 | УВОП-Е-6,3-6 | 80B6 | 1,1 | 10,8 – 15,0 | 172 – 117 | 81 | |

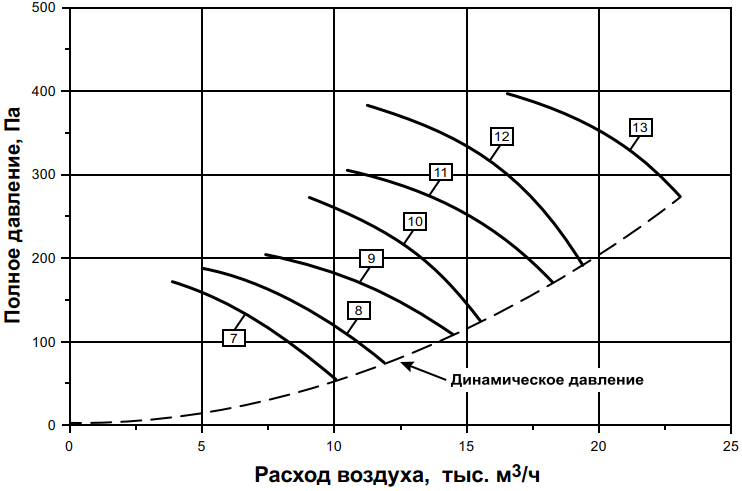

3800 – 23000 м3/час
УВОП-6,3-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 7 | УВОП-А-6,3-4 | 63B4 |
1500
|
0,37 | 3,8 – 10,0 | 172 – 52 | 87 |
| 8 | УВОП-Б-6,3-4 | 71A4 | 0,55 | 5,0 – 11,9 | 187 – 73 | 84 | |
| 9 | УВОП-В-6,3-4 | 71B4 | 0,75 | 7,4 – 14,5 | 203 – 109 | 88 | |
| 10 | УВОП-Г-6,3-4 | 80A4 | 1,1 | 9,0 – 15,5 | 273 – 124 | 86 | |
| 11 | УВОП-Д-6,3-4 | 80B4 | 1,5 | 10,5 – 18,2 | 303 – 171 | 86 | |
| 12 | УВОП-Е-6,3-4 | 90L4 | 2,2 | 11,2 – 19,3 | 383 – 193 | 88 | |
| 13 | УВОП-Ж-6,3-4 | 100S4 | 3 | 16,5 – 23,0 | 397 – 273 | 90 | |

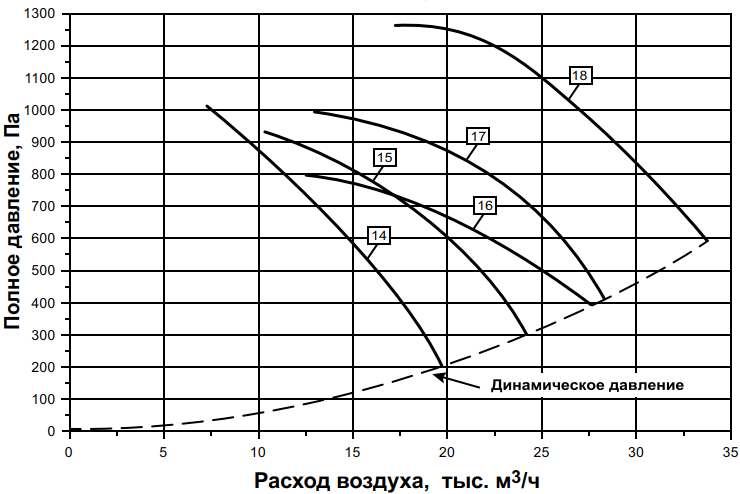

7200 – 33800 м3/час
УВОП-6,3-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 14 | УВОП-А-6,3-2 | 100S2 |
3000
|
4 | 7,2 – 19,7 | 1010 – 201 | 121 |
| 15 | УВОП-Б-6,3-2 | 100L2 | 5,5 | 10,3 – 24,2 | 929 – 301 | 104 | |
| 16 | УВОП-В-6,3-2 | 100L2 | 5,5 | 12,5 – 27,6 | 798 – 392 | 101 | |
| 17 | УВОП-Г-6,3-2* | 112M2 | 7,5 | 13,0 – 28,3 | 992 – 413 | 102 | |
| 18 | УВОП-Д-6,3-2* | 132M2 | 11 | 17,3 – 33,8 | 1260 – 591 | 104 | |
* Во взрывозащищенном исполнении не изготавливаются.

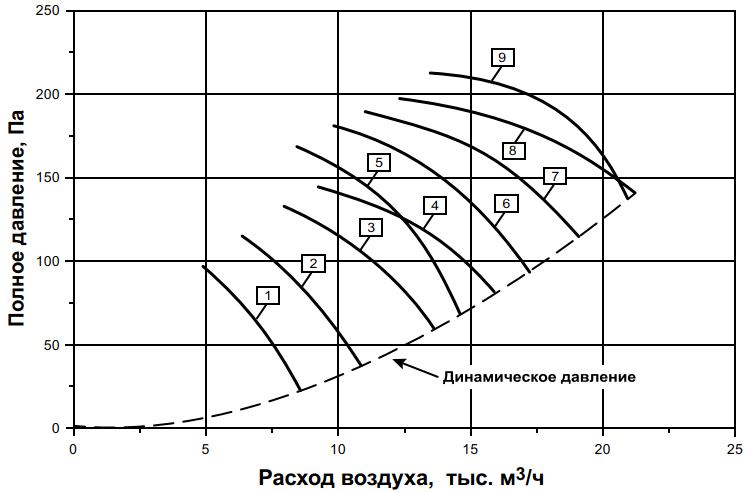

4900 – 21200 м3/час
УВОП-7,1-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-7,1-6 | 63B6 |
1000
|
0,25 | 4,9 – 8,5 | 97 – 22 | 86 |
| 2 | УВОП-Б-7,1-6 | 71A6 | 0,37 | 6,3 – 10,8 | 115 – 37 | 82 | |
| 3 | УВОП-В-7,1-6 | 71B6 | 0,55 | 7,9 – 13,6 | 133 – 58 | 81 | |
| 4 | УВОП-Г-7,1-6 | 80A6 | 0,75 | 9,2 – 15,9 | 145 – 80 | 82 | |
| 5 | УВОП-Д-7,1-6 | 80A6 | 0,75 | 8,4 – 14,6 | 169 – 66 | 84 | |
| 6 | УВОП-Е-7,1-6 | 80B6 | 1,1 | 9,8 – 16,9 | 181 – 100 | 82 | |
| 7 | УВОП-Ж-7,1-6 | 80B6 | 1,1 | 11,0 – 19,1 | 190 – 114 | 84 | |
| 8 | УВОП-И-7,1-6 | 90L6 | 1,5 | 12,3 – 21,2 | 198 – 141 | 86 | |
| 9 | УВОП-К-7,1-6 | 100L6 | 2,2 | 13,5 – 20,9 | 213 – 137 | 83 | |

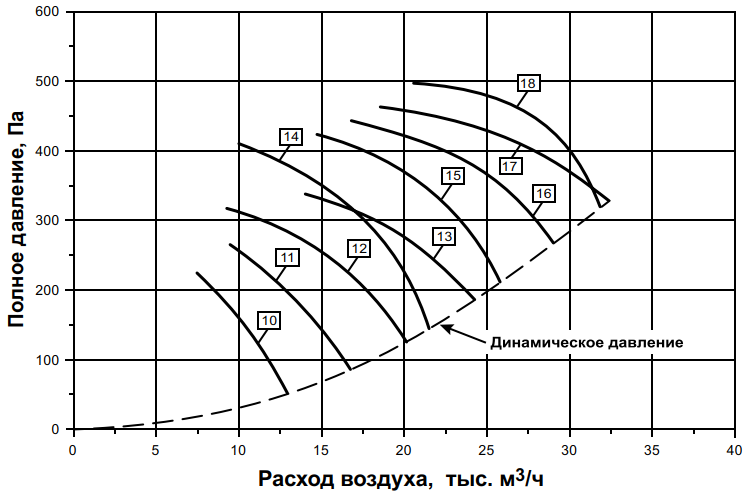

7500 – 32400 м3/час
УВОП-7,1-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 10 | УВОП-А-7,1-4 | 71B4 |
1500
|
0,75 | 7,5 – 13,0 | 225 – 53 | 95 |
| 11 | УВОП-Б-7,1-4 | 80A4 | 1,1 | 9,5 – 16,7 | 267 – 96 | 91 | |
| 12 | УВОП-В-7,1-4 | 80B4 | 1,5 | 9,4 – 20,1 | 317 – 126 | 90 | |
| 13 | УВОП-Г-7,1-4 | 90L4 | 2,2 | 14,1 – 24,3 | 338 – 186 | 91 | |
| 14 | УВОП-Д-7,1-4 | 90L4 | 2,2 | 10,0 – 21,5 | 410 – 144 | 93 | |
| 15 | УВОП-Е-7,1-4 | 100S4 | 3 | 14,9 – 25,8 | 423 – 211 | 92 | |
| 16 | УВОП-Ж-7,1-4 | 100L4 | 4 | 16,9 – 29,1 | 443 – 266 | 93 | |
| 17 | УВОП-И-7,1-4 | 112M4 | 5,5 | 18,7 – 32,4 | 462 – 329 | 95 | |
| 18 | УВОП-К-7,1-4 | 132S4 | 7,5 | 20,7 – 31,9 | 497 – 319 | 93 | |

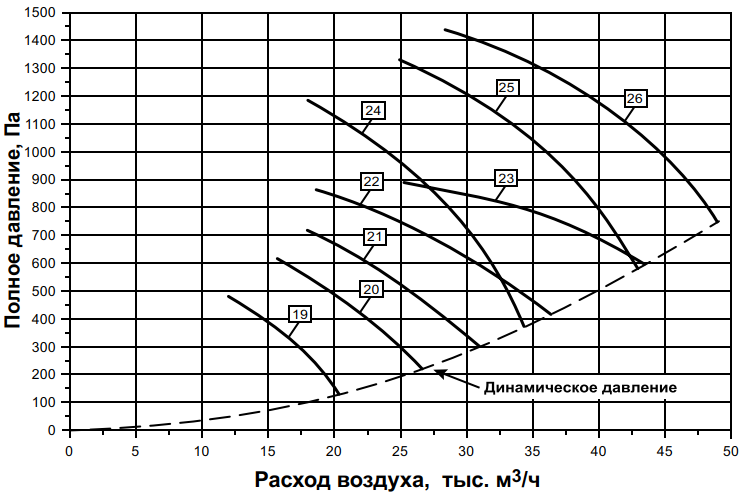

11900 – 48900 м3/час
УВОП-7,1-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 19 | УВОП-А-7,1-2 | 90L2 |
3000
|
3 | 11,9 – 20,3 | 483 – 130 | 111 |
| 20 | УВОП-Б-7,1-2 | 100S2 | 4 | 15,4 – 26,6 | 621 – 221 | 106 | |
| 21 | УВОП-В-7,1-2 | 100L2 | 5,5 | 17,9 – 30,9 | 722 – 300 | 104 | |
| 22 | УВОП-Г-7,1-2 | 112M2 | 7,5 | 18,5 – 36,3 | 863 – 413 | 103 | |
| 23 | УВОП-Д-7,1-2 | 132M2 | 11 | 25,2 – 43,5 | 888 – 593 | 108 | |
| 24 | УВОП-Е-7,1-2 | 132M2 | 11 | 18,0 – 34,3 | 1180 – 369 | 114 | |
| 25 | УВОП-Ж-7,1-2* | 160S2 | 15 | 24,9 – 42,9 | 1330 – 578 | 110 | |
| 26 | УВОП-И-7,1-2* | 160М2 | 18,5 | 28,3 – 48,9 | 1440 – 750 | 108 | |
* Во взрывозащищенном исполнении не изготавливается.

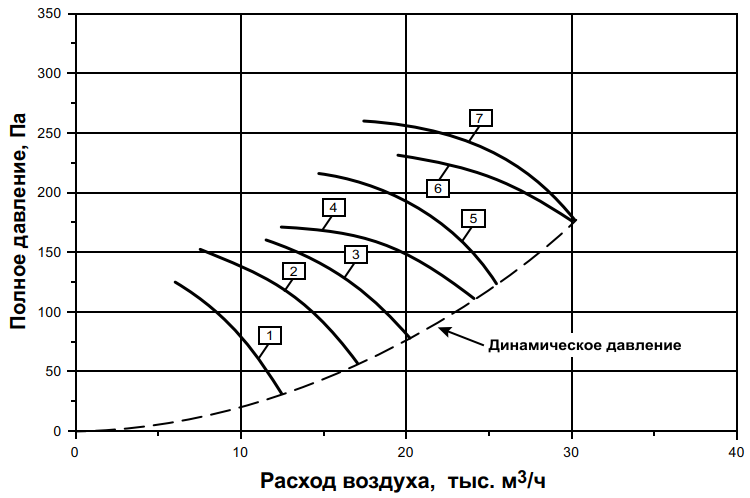

6000 – 30300 м3/час
УВОП-8-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-8-6 | 71A6 |
1000
|
0,37 | 6,0 – 12,5 | 125 – 30 | 89 |
| 2 | УВОП-Б-8-6 | 71B6 | 0,55 | 7,5 – 17,0 | 151 – 56 | 84 | |
| 3 | УВОП-В-8-6 | 80A6 | 0,75 | 11,6 – 20,1 | 160 – 79 | 87 | |
| 4 | УВОП-Г-8-6 | 80B6 | 1,1 | 13,9 – 24,1 | 171 – 111 | 86 | |
| 5 | УВОП-Д-8-6 | 90L6 | 1,5 | 14,7 – 25,5 | 216 – 124 | 87 | |
| 6 | УВОП-Е-8-6 | 100L6 | 2,2 | 19,6 – 30,2 | 231 – 175 | 88 | |
| 7 | УВОП-Ж-8-6 | 112MA6 | 3 | 17,5 – 30,3 | 260 – 175 | 89 | |

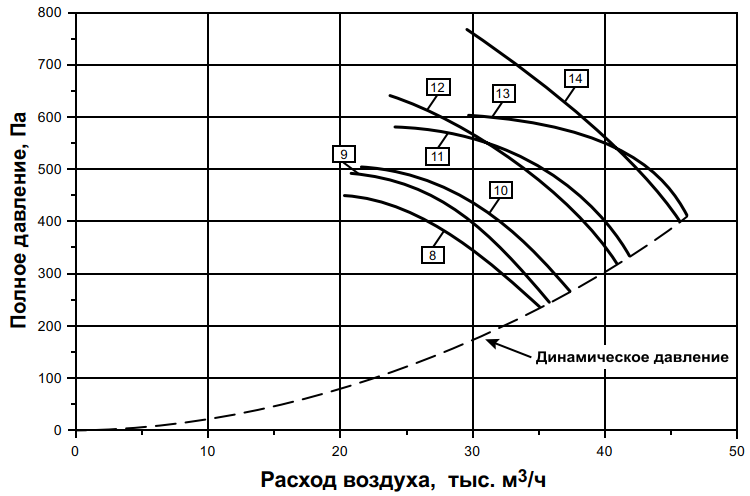

20300 – 46200 м3/час
УВОП-8-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 8 | УВОП-А-8-4 | 100L4 |
1500
|
4 | 20,3 – 35,1 | 450 – 235 | 94 |
| 9 | УВОП-Б-8-4 | 112M4 | 5,5 | 20,8 – 35,8 | 492 – 245 | 96 | |
| 10 | УВОП-В-8-4 | 112M4 | 5,5 | 21,6 – 37,3 | 530 – 250 | 96 | |
| 11 | УВОП-Г-8-4 | 132S4 | 7,5 | 24,2 – 41,8 | 579 – 335 | 96 | |
| 12 | УВОП-Д-8-4 | 132S4 | 7,5 | 23,8 – 40,9 | 640 – 320 | 101 | |
| 13 | УВОП-Е-8-4 | 132M4 | 11 | 29,8 – 46,2 | 608 – 409 | 97 | |
| 14 | УВОП-Ж-8-4 | 132M4 | 11 | 29,6 – 45,6 | 767 – 398 | 99 | |

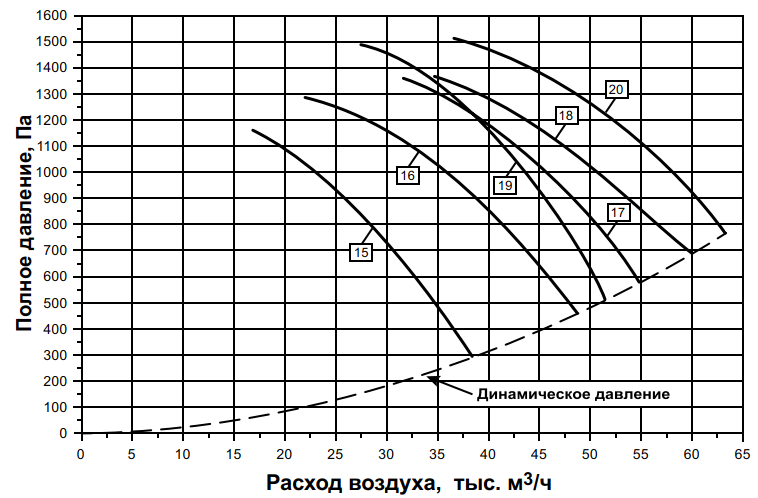

16800 – 63300 м3/час
УВОП-8-2
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 15 | УВОП-А-8-2 | 132M2 |
3000
|
11 | 16,8 – 38,5 | 1160 – 284 | 114 |
| 16 | УВОП-Б-8-2* | 160S2 | 15 | 22,0 – 48,9 | 1290 – 458 | 109 | |
| 17 | УВОП-В-8-2* | 160M2 | 18,5 | 31,7 – 54,8 | 1360 – 575 | 109 | |
| 18 | УВОП-Г-8-2* | 180S2 | 22 | 34,7 – 60,1 | 1370 – 691 | 115 | |
| 19 | УВОП-Д-8-2* | 160M2 | 18,5 | 26,5 – 51,6 | 1490 – 510 | 111 | |
| 20 | УВОП-Е-8-2* | 180S2 | 22 | 36,6 – 63,3 | 1510 – 766 | 111 | |
* Во взрывозащищенном исполнении не изготавливаются.

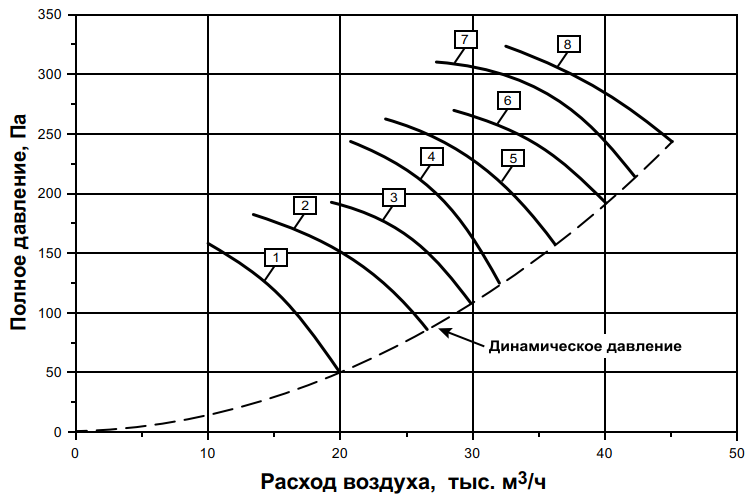

10000 – 45200 м3/час
УВОП-9-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-9-6 | 80А6 |
1000
|
0,75 | 10,0 – 20,0 | 156 – 48 | 88 |
| 2 | УВОП-Б-9-6 | 80B6 | 1,1 | 13,5 – 26,6 | 180 – 84 | 90 | |
| 3 | УВОП-В-9-6 | 90L6 | 1,5 | 19,4 – 29,9 | 193 – 106 | 87 | |
| 4 | УВОП-Г-9-6 | 100L6 | 2,2 | 20,8 – 32,1 | 243 – 122 | 90 | |
| 5 | УВОП-Д-9-6 | 112MA6 | 3 | 23,5 – 36,2 | 262 – 156 | 93 | |
| 6 | УВОП-Е-9-6 | 112MB6 | 4 | 28,7 – 40,0 | 269 – 191 | 91 | |
| 7 | УВОП-Ж-9-6 | 132S6 | 5,5 | 27,4 – 42,3 | 309 – 213 | 91 | |
| 8 | УВОП-И-9-6 | 132М6 | 7,5 | 32,5 – 45,2 | 323 – 243 | 90 | |

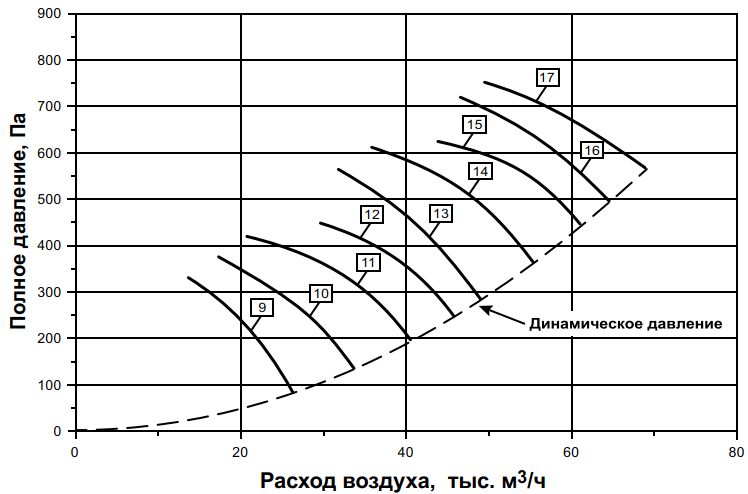

13400 – 69000 м3/час
УВОП-9-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 9 | УВОП-А-9-4 | 90L4 |
1500
|
2,2 | 13,4 – 26,3 | 330 – 82 | 100 |
| 10 | УВОП-Б-9-4 | 100S4 | 3 | 17,1 – 33,6 | 376 – 134 | 96 | |
| 11 | УВОП-В-9-4 | 100L4 | 4 | 20,6 – 40,6 | 420 – 196 | 99 | |
| 12 | УВОП-Г-9-4 | 112M4 | 5,5 | 29,6 – 45,6 | 449 – 247 | 96 | |
| 13 | УВОП-Д-9-4 | 132S4 | 7,5 | 31,7 – 48,9 | 566 – 285 | 99 | |
| 14 | УВОП-Е-9-4 | 132M4 | 11 | 35,9 – 55,3 | 611 – 364 | 102 | |
| 15 | УВОП-Ж-9-4 | 160S4 | 15 | 43,8 – 61,1 | 626 – 444 | 100 | |
| 16 | УВОП-И-9-4 | 160M4 | 18,5 | 46,4 – 64,5 | 721 – 495 | 100 | |
| 17 | УВОП-К-9-4 | 180S4 | 22 | 49,6 – 69,0 | 753 – 567 | 99 | |

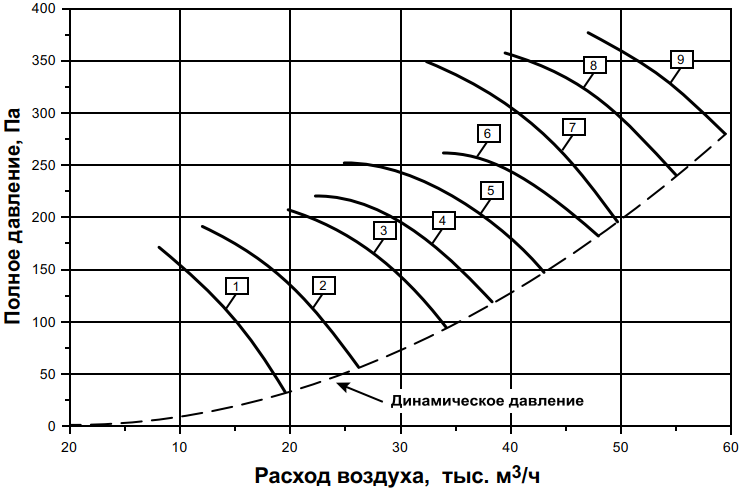

8000 – 59600 м3/час
УВОП-10-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-10,0-6 | 80А6 |
1000
|
0,75 | 8,0 – 19,6 | 170 – 30 | 95 |
| 2 | УВОП-Б-10,0-6 | 80B6 | 1,1 | 12,0 – 26,3 | 190 – 54 | 94 | |
| 3 | УВОП-В-10,0-6 | 100L6 | 2,2 | 19,9 – 34,3 | 206 – 92 | 96 | |
| 4 | УВОП-Г-10,0-6 | 100L6 | 2,2 | 22,3 – 38,5 | 220 – 116 | 92 | |
| 5 | УВОП-Д-10,0-6 | 112MA6 | 3 | 24,9 – 43,1 | 252 – 146 | 98 | |
| 6 | УВОП-Е-10,0-6 | 112MB6 | 4 | 34,0 – 48,1 | 261 – 181 | 93 | |
| 7 | УВОП-Ж-10,0-6 | 132S6 | 5,5 | 32,4 – 49,8 | 349 – 195 | 95 | |
| 8 | УВОП-И-10,0-6 | 132М6 | 7,5 | 39,7 – 55,2 | 357 – 239 | 95 | |
| 9 | УВОП-К-10,0-6 | 160S6 | 11 | 47,1 – 59,6 | 377 – 279 | 97 | |

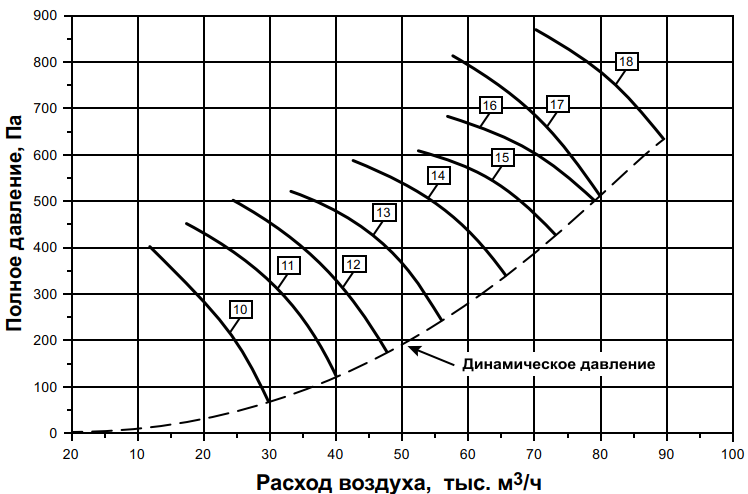

12000 – 89600 м3/час
УВОП-10-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 10 | УВОП-А-10,0-4 | 100S4 |
1500
|
3 | 12,0 – 29,9 | 400 – 70 | 105 |
| 11 | УВОП-Б-10,0-4 | 100L4 | 4 | 17,5 – 40,1 | 450 – 126 | 103 | |
| 12 | УВОП-В-10,0-4 | 112M4 | 5,5 | 24,5 – 47,7 | 500 – 178 | 108 | |
| 13 | УВОП-Г-10,0-4 | 132S4 | 7,5 | 33,2 – 55,9 | 520 – 245 | 102 | |
| 14 | УВОП-Д-10,0-4 | 132M4 | 11 | 42,7 – 65,8 | 585 – 340 | 105 | |
| 15 | УВОП-Е-10,0-4 | 160S4 | 15 | 52,4 – 73,4 | 607 – 423 | 103 | |
| 16 | УВОП-Ж-10,0-4 | 160М4 | 18,5 | 57,0 – 79,5 | 679 – 496 | 103 | |
| 17 | УВОП-И-10,0-4 | 180S4 | 22 | 57,7 – 80,1 | 810 – 504 | 104 | |
| 18 | УВОП-К-10,0-4 | 180М4 | 30 | 70,4 – 89,6 | 864 – 630 | 106 | |

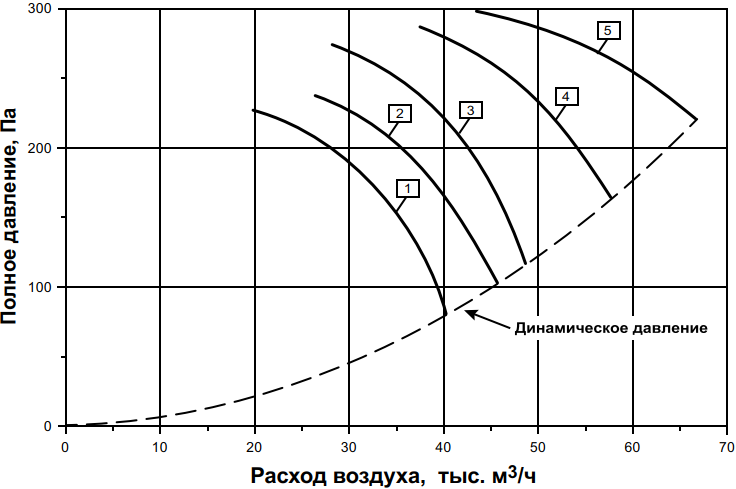

20200 – 66700 м3/час
УВОП-11,2-8
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-11,2-8 | 112MA8 |
750
|
2,2 | 20,2 – 40,3 | 225 – 80 | 90 |
| 2 | УВОП-Б-11,2-8 | 112MB8 | 3 | 26,4 – 45,5 | 237 – 103 | 91 | |
| 3 | УВОП-В-11,2-8 | 132S8 | 4 | 28,2 – 48,6 | 274 – 117 | 93 | |
| 4 | УВОП-Г-11,2-8 | 132M8 | 5,5 | 37,4 – 57,6 | 287 – 165 | 92 | |
| 5 | УВОП-Д-11,2-8 | 160S8 | 7,5 | 43,4 – 66,7 | 298 – 221 | 95 | |

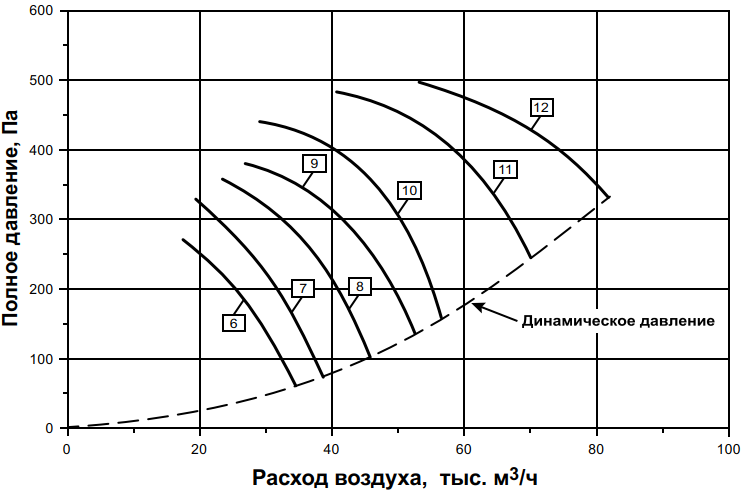

17500 – 81700 м3/час
УВОП-11,2-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 6 | УВОП-А-11,2-6 | 100L6 |
1000
|
2,2 | 17,5 – 34,4 | 268 – 59 | 98 |
| 7 | УВОП-Б-11,2-6 | 112MA6 | 3 | 19,5 – 38,2 | 328 – 72 | 103 | |
| 8 | УВОП-В-11,2-6 | 112MB6 | 4 | 23,2 – 45,5 | 358 – 103 | 98 | |
| 9 | УВОП-Г-11,2-6 | 132S6 | 5,5 | 26,7 – 52,4 | 380 – 136 | 96 | |
| 10 | УВОП-Д-11,2-6 | 132M6 | 7,5 | 28,8 – 56,4 | 440 – 158 | 98 | |
| 11 | УВОП-Е-11,2-6 | 160S6 | 11 | 40,5 – 69,9 | 482 – 243 | 96 | |
| 12 | УВОП-Ж-11,2-6 | 160M6 | 15 | 53,1 – 81,7 | 496 – 332 | 99 | |

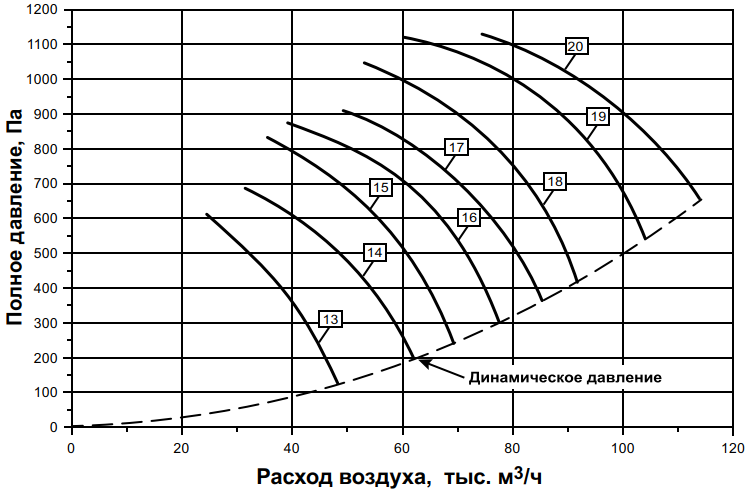

24600 – 114000 м3/час
УВОП-11,2-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 13 | УВОП-А-11,2-4 | 132S4 |
1500
|
7,5 | 24,6 – 48,4 | 601 – 116 | 108 |
| 14 | УВОП-Б-11,2-4 | 132M4 | 11 | 31,6 – 62,1 | 685 – 191 | 106 | |
| 15 | УВОП-В-11,2-4 | 160S4 | 15 | 35,4 – 69,4 | 833 – 239 | 107 | |
| 16 | УВОП-Г-11,2-4 | 160M4 | 18,5 | 39,4 – 77,4 | 874 – 297 | 104 | |
| 17 | УВОП-Д-11,2-4 | 180S4 | 22 | 49,3 – 85,1 | 911 – 360 | 105 | |
| 18 | УВОП-Е-11,2-4 | 180M4 | 30 | 53,1 – 91,5 | 1050 – 416 | 108 | |
| 19 | УВОП-Ж-11,2-4 | 200M4 | 37 | 60,4 – 104,0 | 1120 – 538 | 106 | |
| 20 | УВОП-И-11,2-4 | 200L4 | 45 | 74,4 – 114,0 | 1130 – 650 | 107 | |

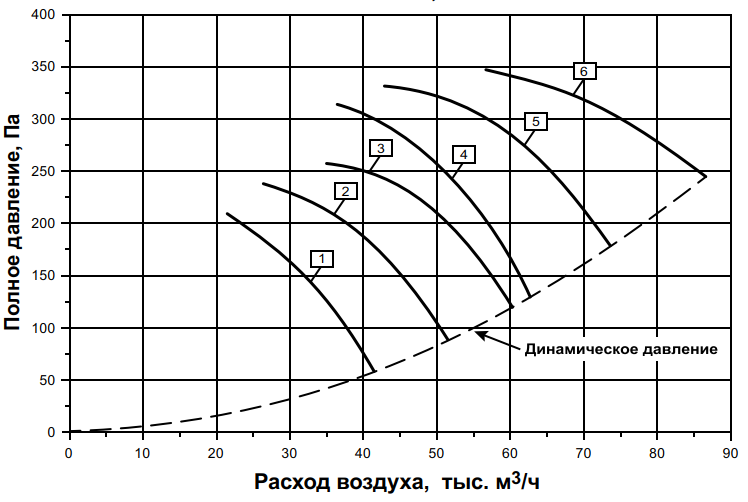

21200 – 869000 м3/час
УВОП-12,5-8
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-12,5-8 | 112MA8 |
750
|
2,2 | 21,2 – 41,5 | 208 – 56 | 99 |
| 2 | УВОП-Б-12,5-8 | 112MB8 | 3 | 26,3 – 51,5 | 237 – 86 | 97 | |
| 3 | УВОП-В-12,5-8 | 132S8 | 4 | 34,8 – 60,2 | 257 – 119 | 95 | |
| 4 | УВОП-Г-12,5-8 | 132M8 | 5,5 | 36,4 – 62,8 | 313 – 127 | 100 | |
| 5 | УВОП-Д-12,5-8 | 160S8 | 7,5 | 42,8 – 73,9 | 331 – 176 | 96 | |
| 6 | УВОП-Е-12,5-8 | 160M8 | 11 | 56,5 – 86,9 | 346 – 243 | 98 | |
34500 – 118000 м3/час

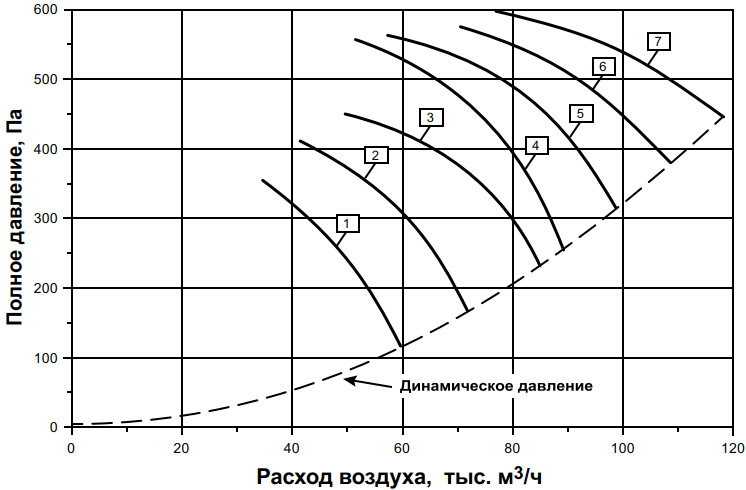

УВОП-12,5-6
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 1 | УВОП-А-12,5-6 | 132S6 |
1000
|
5,5 | 34,5 – 59,5 | 355 – 114 | 104 |
| 2 | УВОП-Б-12,5-6 | 132M6 | 7,5 | 41,4 – 71,7 | 411 – 165 | 102 | |
| 3 | УВОП-В-12,5-6 | 160S6 | 11 | 49,3 – 84,9 | 449 – 232 | 99 | |
| 4 | УВОП-Г-12,5-6 | 160M6 | 15 | 51,5 – 88,9 | 555 – 254 | 103 | |
| 5 | УВОП-Д-12,5-6 | 180M6 | 18,5 | 57,1 – 98,5 | 562 – 312 | 102 | |
| 6 | УВОП-Е-12,5-6 | 200M6 | 22 | 70,3 – 108,0 | 562 – 312 | 103 | |
| 7 | УВОП-Ж-12,5-6 | 200L6 | 30 | 76,6 – 118,0 | 575 – 377 | 104 | |
45500 – 136000 м3/час

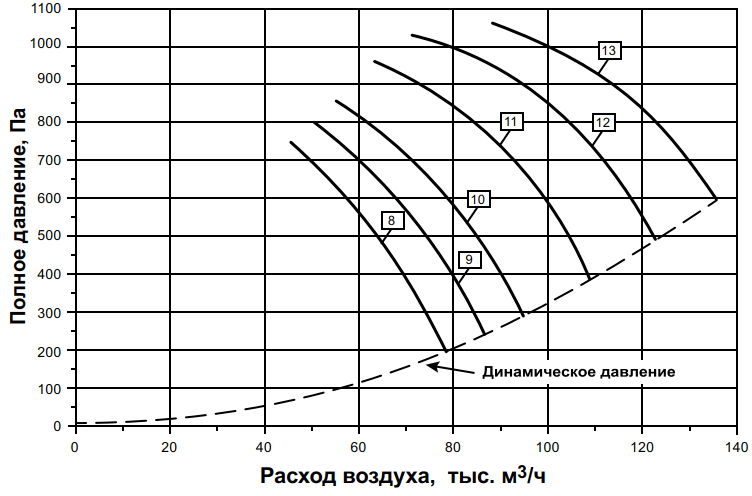

УВОП-12,5-4
|
№
|
Наименование
вентилятора |
Электродвигатель | Параметры в рабочей зоне |
Корректированный
уровень звуковой мощности, LWA, дБА |
|||
| Типоразмер | Частота вращения об/мин |
Мощность, кВт |
Производи- тельность, тыс. м3/ч |
Полное давление, Па |
|||
| 8 | УВОП-А-12,5-4* | 160S4 |
1500
|
15 | 45,5 – 78,3 | 745 – 198 | 115 |
| 9 | УВОП-Б-12,5-4* | 160М4 | 18,5 | 50,3 – 86,6 | 800 – 241 | 113 | |
| 10 | УВОП-В-12,5-4* | 180S4 | 22 | 55,1 – 94,9 | 856 – 290 | 113 | |
| 11 | УВОП-Г-12,5-4* | 180M4 | 30 | 63,3 – 109,0 | 958 – 385 | 111 | |
| 12 | УВОП-Д-12,5-4* | 200M4 | 37 | 71,2 – 123,0 | 1030 – 487 | 110 | |
| 13 | УВОП-Е-12,5-4* | 200L4 | 45 | 88,4 – 136,0 | 1060 – 595 | 108 | |
* Во взрывозащищенном исполнении не изготавливаются.
Примечание:
Серии двигателей соответствуют исполнениям вентиляторов: Общепромышленные (А, АИР и т.д.); Взрывозащищенные (АИМ, 4ВР, ВА и т.д.).
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
