Стакан монтажный СМОК-200

Назначение

Стаканы монтажные утепленные (с термоизоляцией) серии СМОК-200, предназначены для применения в проекте строительных конструкций на любом типе кровли зданий. СМОК-200/202/203 предназначены для установки на горизонтальной, а СМОК 210/212/213 — на наклонной поверхности совместно с вытяжными и приточными крышными вентиляторными установками ВЕКС/ ВЕКВ/ УВЕКС/ УВЕКВ/ ВКОП/ ЭВА.

Исполнение

— Общепромышленное (Н)

— Коррозионностойкое (К1)

Конструкция

Конструкция утепленного стакана серии СМОК-200 представляет собой коробчатую конструкцию, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод квадратного сечения, изготавливаемый из оцинкованной (исполнение Н) или нержавеющей (исполнение К1) стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли.

Предлагаются следующие модели стаканов для установки на кровле без уклона:

— СМОК-200-без клапана;

— СМОК-202-с встроенным клапаном на вытяжку;

— СМОК-203-с встроенным клапаном приток.

Высота стаканов без уклона — 600мм, рассчитана на толщину снегового покрова не более 500мм (с учетом толщины кровельного пирога).

Для монтажа на кровле с уклоном:

— СМОК-210- без клапана;

— СМОК-212- с встроенным клапаном на вытяжку;

— СМОК-21 3- с встроенным клапаном на приток.

Поставляются эти стаканы с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровле, максимальный уклон — 1:2. Высота стаканов с уклоном- 750мм-1150мм, рассчитана на толщину снегового покрова более 500мм (с учетом изменяемого угла монтажа в кровлю).

Присоединительные размеры серии СМОК-200 унифицированы с ВЕКС/ ВЕКВ/ УВЕКС/ УВЕКВ действующих модификаций.

Предлагается дополнительная комплектация:

— поддон ПОД

— сетка антивандальная

— решетка •защита ЗОНТ-СМОК

— ДЕФЛЕКТОР

— внешние клапаны КД-ДУ/РЕГУС.

Маркировка

Пример 1:

СМОК-200-35-Н

Стакан монтажный СМОК-200 (утепленный, для монтажа на кровле без уклона, без клапана); для шахты размером 35×35см; общепромышленного исполнения.

Пример 2:

СМОК-212-109-Н

Стакан монтажный СМОК-212(утепленный, для монтажа на кровле с уклоном, с встроенным клапаном на вытяжку); для шахты размером 109×109см; общепромышленного исполнения.

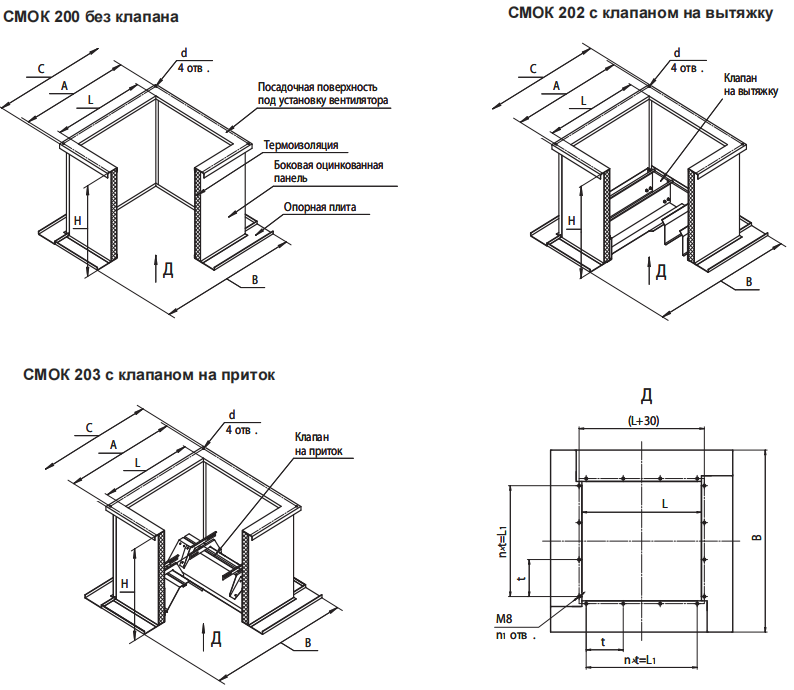

Габаритные размеры

Типоразмер СМОК	Размеры, мм										Масса, кг
Типоразмер СМОК	А	В	С	L	L1	t	n	n1	H	d	200	202	203
35	480	685	520	355	275	137,5	2	12	600	12	27	30	34
40	530	730	565	400	360	180					29	33	38
45	580	780	615	450	390	195					31	36	42
51	630	830	665	500	450	225					35	41	47
56	690	890	725	560	450	225					38	45	52
63	755	960	790	630	585	195	3	16			51	59	66
71	840	1040	875	710	585	195					55	65	72
88	1005	1210	1050	880	780	260				14	65	77	85
90	1050	1230	1090	900	780	260					67	81	87
109	1220	1420	1260	1090	1050	150	7	32			76	92	100
112	1350	1450	1390	1120	960	160	6	28			83	101	110
136	1505	1700	1545	1370	1260	210	6	28		18	90	110	122

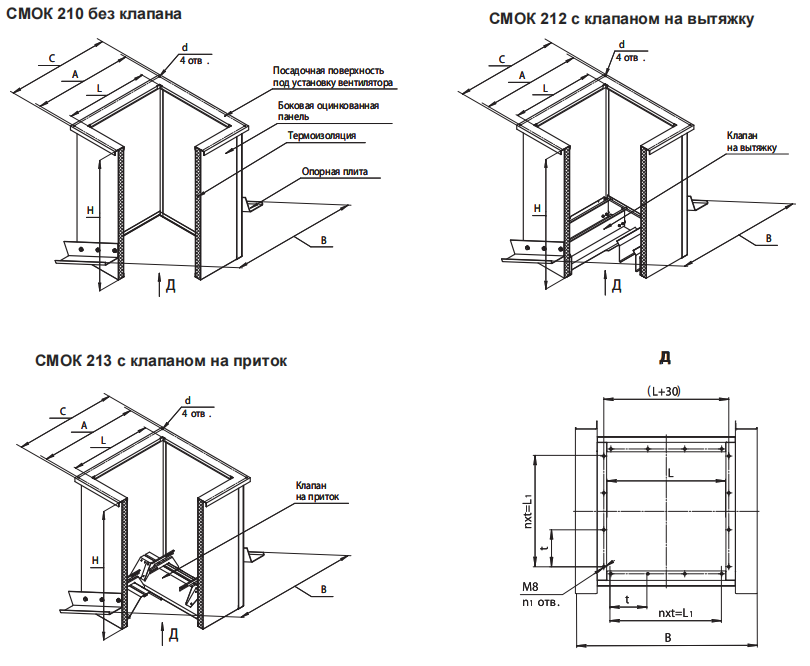

Габаритные размеры СМОК с уклоном

Типоразмер СМОК	Размеры, мм										Масс, кг
Типоразмер СМОК	А	В	С	L	L1	t	n	n1	H	d	210	212	213
35	480	685	520	355	275	137,5	2	12	750	12	34	37	41
40	530	730	565	400	360	180			780		36	40	45
45	580	780	615	450	390	195			800		39	44	50
51	630	830	665	500	450	225			800		42	48	54
56	690	890	725	560	450	225			840		46	53	60
63	755	960	790	630	585	195	3	16	860		62	70	77
71	840	1040	875	710	585	195			900		66	76	84
88	1005	1210	1050	880	780	260			950	14	78	90	98
90	1050	1230	1090	900	780	260			970		80	94	101
109	1220	1420	1260	1090	1050	150	7	32	1030		88	104	112
112	1350	1450	1390	1120	960	160	6	28	1050		92	110	119
136	1505	1700	1545	1370	1260	210	6	28	1150	18	100	120	132

Типоразмер сочетаемых изделий

СМОК-200	35	40	45	51	56	63	71	88	90	109	112	136
ВЕКС / ВЕКВ	035	040	045	050	056	063	071	080	090	100	112	125
ЗОНТ-СМОК	35	40	45	51	56	63	71	88	90	109	112	136
ВКОП 0					040	045	050, 056	063	071	080	090	100, 112, 125
ПЕК-ЭВА					040	045	050, 056	063	071	080	090	100, 112, 125
Поддон ПОД	50			84			93			137

Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
