Назначение

СМОК-211 — стаканы монтажные утепленные с встроенным клапаном ТЕПЛИК-П предназначены для применения в проекте строительных конструкций на любом типе кровли зданий совместно с вытяжными и приточными крышными вентиляторами ВЕКС/ ВЕКВ/ УВЕКС/ УВЕКВ/ ВКОП/ ЭВА.

Исполнение

 — Общепромышленное (Н)

 — Коррозионностойкое (К1)

Конструкция

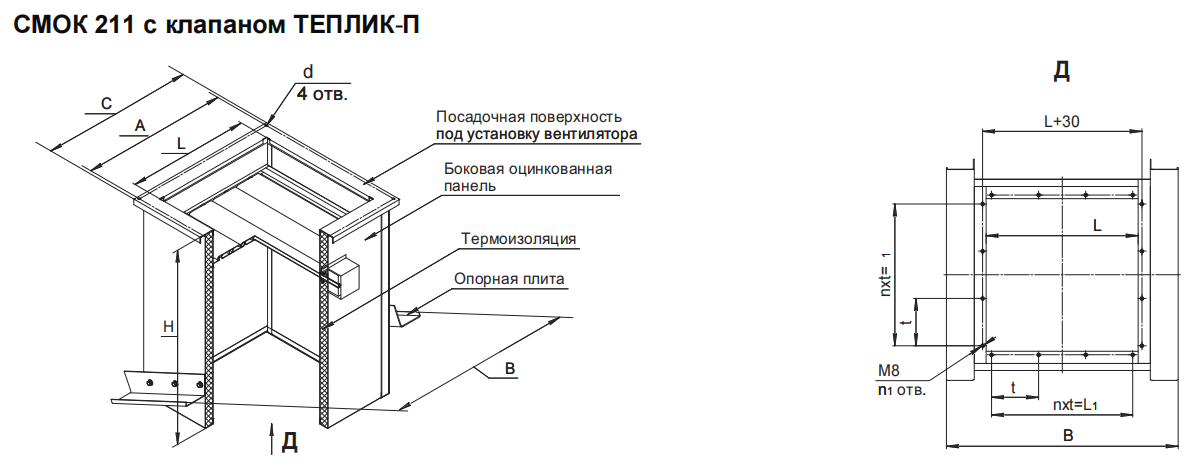

Конструкция утепленного стакана СМОК-211 представляет собой коробчатую конструкцию, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод

квадратного сечения, изготавливаемый из оцинкованной (исполнение Н) или нержавеющей стали (исполнение К1). Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится термоизоляция.

Стакан имеет встроенный клапан ТЕПЛИК-П. Теплоизолированный кожух защиты привода с подогревом для СМОК-211 не предусмотрен, применение ниже минус 30С не рекомендовано.

Для крепления на кровле СМОК-211 поставляют с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровле, максимальный уклон 1:2. Возможна установка на кровле без уклона. Высота СМОК-211 — 1000мм, рассчитана на толщину снегового покрова более 500мм, с учетом изменяемого угла монтажа в кровлю.

Присоединительные размеры СМОК-211 полностью соответствуют ряду присоединительных размеров крышных вентиляторов ВЕКС/ ВЕКВ/ УВЕКС/ УВЕКВ.

Маркировка

Пример 1:

СМОК-211-35-Н

Стакан монтажный СМОК- 211 (стандартный, тепло-шумоизолированный с встроенным клапаном ТЕПЛИК- П); для шахты размером 35×35см; общепромышленного исполнения.
