Стакан монтажный СМОК-310, 360
Назначение
— Для установки и монтажа крышных вентиляторов малой высоты КРОК;
— Наиболее легкая серия среди стаканов СМОК;
— Для применения в проекте строительных конструкций на любом типе кровли зданий;
— Уменьшение уровня шума на 8 дБ в направлении обслуживаемого помещения.
Исполнение
— Общепромышленное (Н)
— Коррозионностойкое (К1)
Конструкция
Утепленный шумоизолированный стакан СМОК-310/360 представляет собой легкую коробчатую конструкцию квадратного сечения, изготавливаемую из оцинкованной или нержавеющей стали. Внутри стенки короба покрыты термо-шумоизоляцией толщиной 10мм. Конструкция стакана СМОК-360 включает дополнительные пластины шумоглушения длиной 500 мм для улучшения эффективности шумоглушения.
Для крепления на кровле СМОК-310/360 поставляются с регулируемыми боковыми опорами. Угол наклона устанавливается при монтаже на кровлю, максимальный уклон – 1:2.
Присоединительные размеры СМОК 310/360 полностью унифицированы с КРОК.
Числовой индекс — типоразмер стакана соответствует размеру проходного сечения в сантиметрах.
К фланцам опорной плиты СМОК-310 снизу можно присоединять клапаны типа ТЕПЛИК-П, РЕГУС, КЛЕУС.
Маркировка
Пример 1:
СМОК-310-36-Н
Стакан монтажный СМОК 310 (для вентилятора КРОК), для шахты размером 36х36см; общепромышленного исполнения.
Пример 2:
СМОК-360-36-К1
Стакан монтажный СМОК 360 с встроенным шумоглушителем (для вентилятора КРОК), для шахты размером 36х36см; коррозионностойкого исполнения.
Габаритные размеры

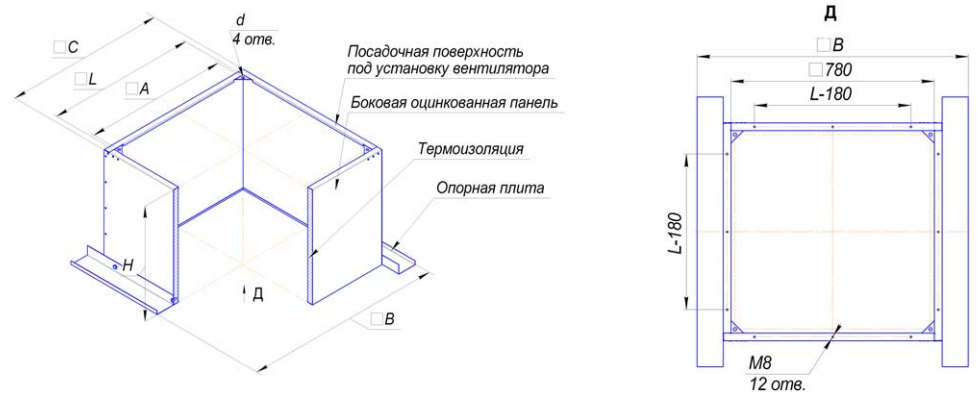

СМОК 310 для монтажа в кровли с уклоном, для монтажа в плоские кровли (уклон 0 градусов)

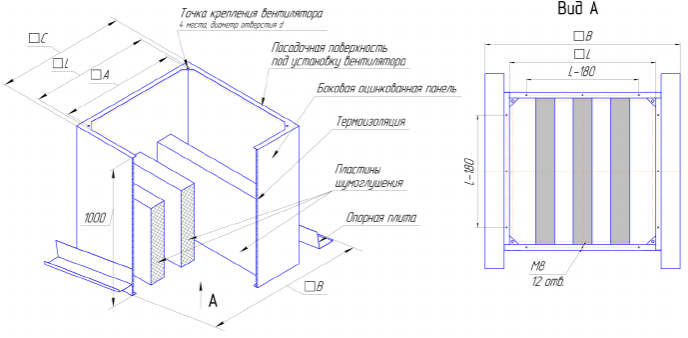

СМОК 360 для монтажа в кровли с уклоном, для монтажа в плоские кровли (уклон 0 градусов)
|
Типоразмер
вентилятора КРОК |
Типоразмер
СМОК-310/360 |
Размеры, мм | Масса, кг | ||||||
| А | В | С | L | H | d | СМОК-310 | СМОК-360 | ||
| 2,25 | 27 | 245 | 535 | 335 | 275 |
600
|
М8
|
9,5 | 24 |
| 3,1 | 36 | 330 | 620 | 420 | 360 | 11,5 | 29 | ||
| 3,55 |
50
|
450
|
740
|
540
|
480
|
М10
|
14,5
|
40
|
|
| 4 | |||||||||
| 4,5 |
57
|
535
|
825
|
625
|
565
|
18
|
45
|
||
| 5 | |||||||||
| 5,6 |
84
|
750
|
1040
|
840
|
780
|
25
|
63
|
||
| 6,3 | |||||||||
| Изделие | Типоразмер сочетаемых элементов | |||||||
| СМОК 310 / 360 | 27 | 36 | 50 | 57 | 84 | |||
| ПОД | 50 | 84 | 93 | |||||
| КРОК | 2,25 | 3,1 | 3,55 | 4 | 4,5 | 5 | 5,6 | 6,3 |

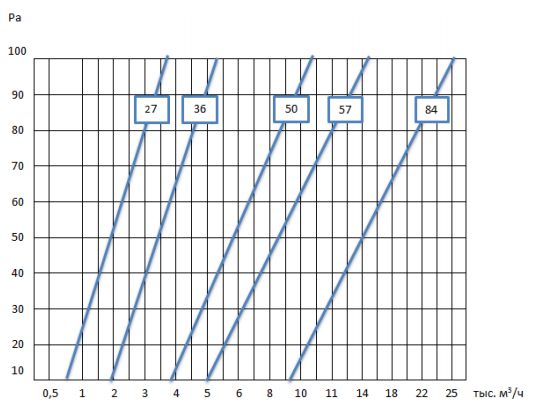

АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ СМОК-310

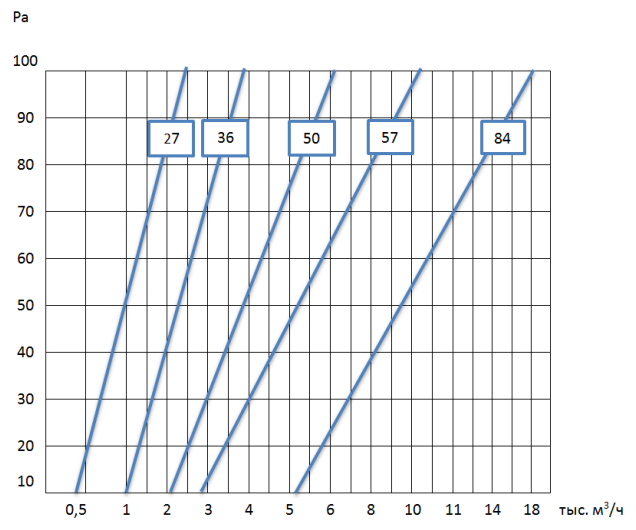

АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ СМОК-360
|
СМОК
|
Снижение уровня шума в октавных полосах частот (Гц) | |||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |
| 310 | -2 | -4 | -5 | -9 | -7 | -6 |
| 360 | -5 | -8 | -12 | -18 | -15 | -14 |
Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
