Назначение

Стаканы монтажные для ДУ- систем серии СМОК-400 предназначены для установки и монтажа вентиляторов ВЕКС-ДУ/ДУВ •УВЕКС-ДУ/ДУВ •ВЕКВ-ДУ/ДУВ •УВЕКВ-ДУ/ДУВ •ВО-ДУВ на различных типах кровли зданий.

СМОК-400, СМОК-402 — на горизонтальной, СМОК-410, СМОК-412 — на наклонной поверхности.

Исполнение

 — Общепромышленное (Н)

 — Коррозионностойкое (К1)

Конструкция

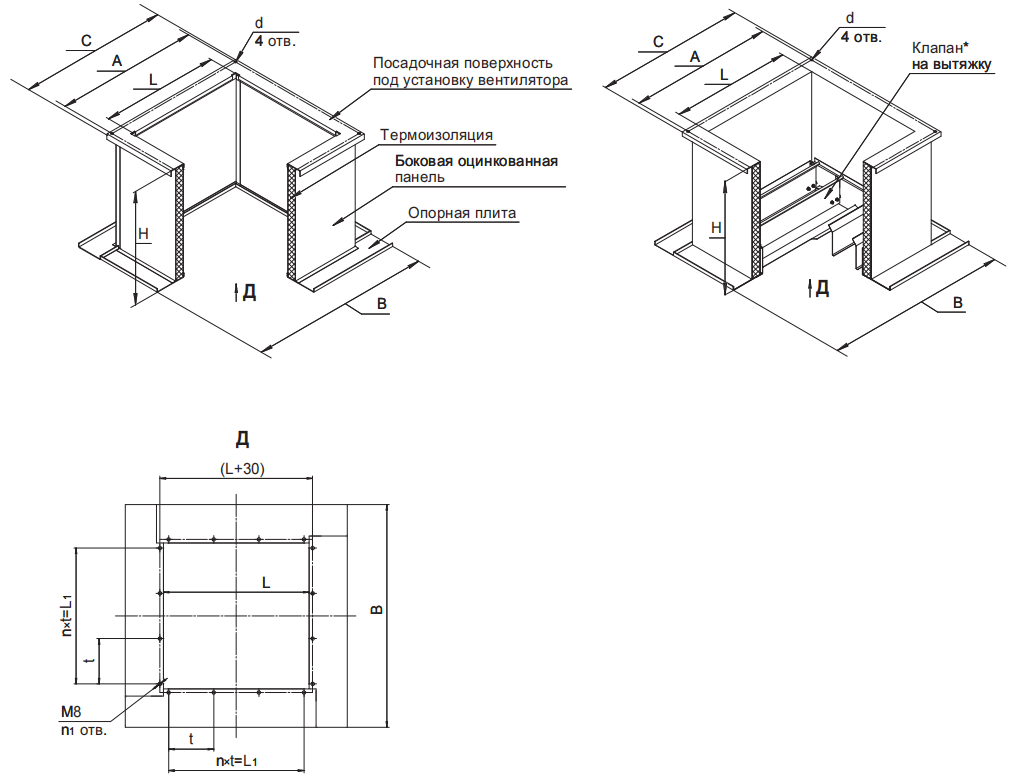

Конструкция утепленного теплоизолированного СМОК-400 / СМОК-410 представляет собой коробчатую конструкцию, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод квадратного сечения, изготавливаемый из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли.

Предлагаются следующие модели стаканов для установки на кровле без уклона:

 — СМОК-400 — без клапана;

 — СМОК-402 — с встроенным клапаном на вытяжку.

Высота стаканов без уклона — 600мм, рассчитана на толщину снегового покрова не более 500мм (с учетом толщины кровельного пирога).

Для монтажа на кровле с уклоном:

 — СМОК-410 — без клапана;

 — СМОК-412 — с встроенным клапаном на вытяжку.

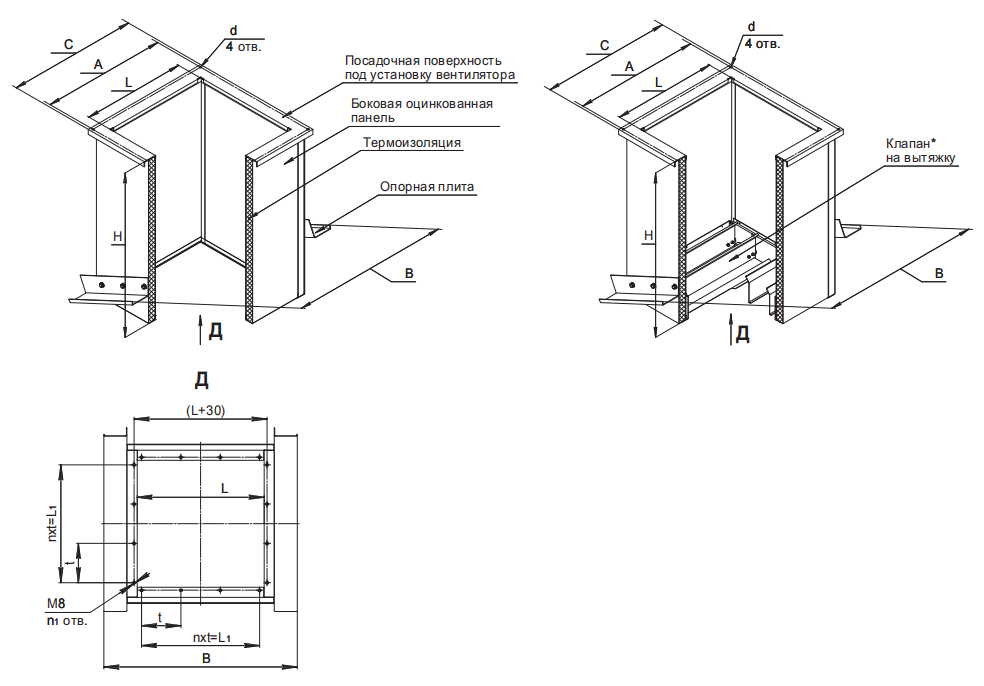

Поставляются с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровле, максимальный уклон — 1:2. Высота стаканов с уклоном-750мм-1150мм, рассчитана на толщину снегового покрова более 500мм (с учетом изменяемого угла монтажа в кровлю). Присоединительные размеры серии СМОК-400 унифицированы с ВЕКС-ДУ/ДУВ; УВЕКС-ДУ/ДУВ; ВЕКВ- ДУ/ДУВ; УВЕКВ-ДУ/ДУВ.

Предлагается дополнительная комплектация:

— поддон ПОД

— сетка антивандальная

— решетка

— ЗОНТ-СМОК

— ДЕФЛЕКТОР

— клапан КП /КД-ДУ.

Маркировка

Пример 1:

СМОК-400-35-Н

Стакан монтажный СМОК-400 (для ДУ-систем; для монтажа на кровле без уклона, без клапана); для шахты размером 35×35см; общепромышленного исполнения.

Пример 2:

СМОК-412-109-К1

Стакан монтажный СМОК-412 (для ДУ-систем; для монтажа на кровле с уклоном, с встроенным клапаном на вытяжку); для шахты размером 112×112 см; коррозионостойкого исполнения.
