Стаканы монтажные СМОК 401 и СМОК 411 предназначены для установки у вентиляторов ВЕКС/УВЕКС/ВЕКВ/УВЕКВ/ЭВА для систем вытяжной и приточной противодымной вентиляции, с целью исключения перетока теплого воздуха из помещений по системам шахт и воздуховодов согласно п.7.11 в) и п.7.17 д) свода правил СП 7.13130.2013.

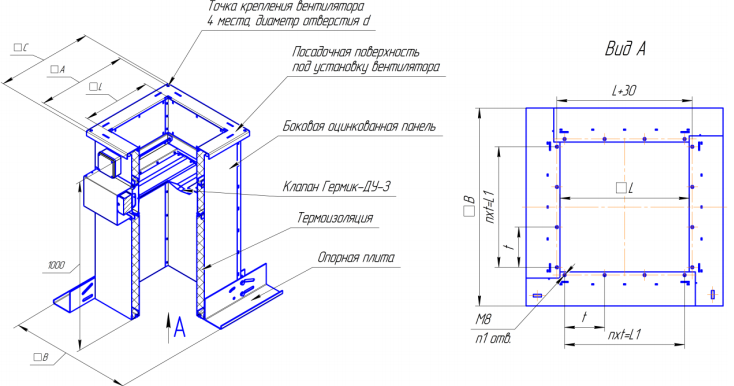

СМОК 401 – на горизонтальной, СМОК 411 – на наклонной поверхности.

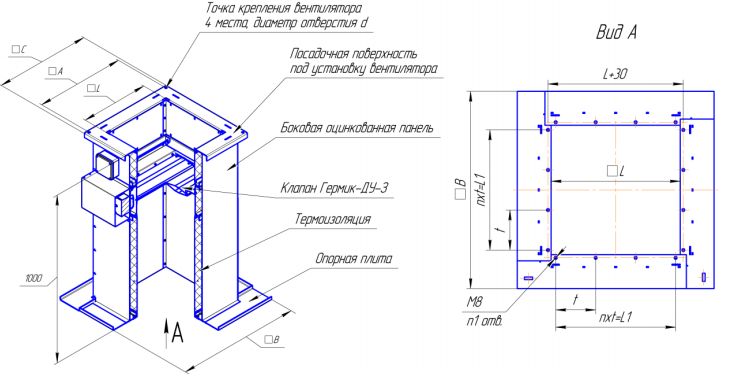

Конструкция утепленного теплоизолированного СМОК 401/СМОК 411 представляет собой коробчатую конструкцию, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод квадратного сечения и клапан ДУ-З… (с пределом огнестойкости EI120), изготавливаемые из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится негорючая теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли. Привод клапана закрыт кожухом, над которым находится клеммная коробка (IP55) для подключения питания и управления привода клапана.

Подсоединение к вентиляционному каналу осуществляется по монтажному фланцу болтами.

Стакан монтажный СТАМ 401 (дымоудаления для монтажа на кровле без уклона), для шахты размером 40х40см; общепромышленного исполнения, с электроприводом.

Стакан монтажный СТАМ 411 (дымоудаления для монтажа на кровле с уклоном), для шахты размером 40х40см; общепромышленного исполнения, с электроприводом.
