Назначение

СТАМ-211 — стаканы монтажные утепленные с встроенным клапаном ГЕРМИК-П предназначены для применения в проекте строительных конструкций на любом типе кровли зданий совместно с вытяжными и приточными крышными вентиляторами КРОС/ КРОВ/ УКРОС/ УКРОВ/ ВКОП/ ОСА.

Исполнение

 — Общепромышленное (Н)

 — Коррозионностойкое (К1)

Конструкция

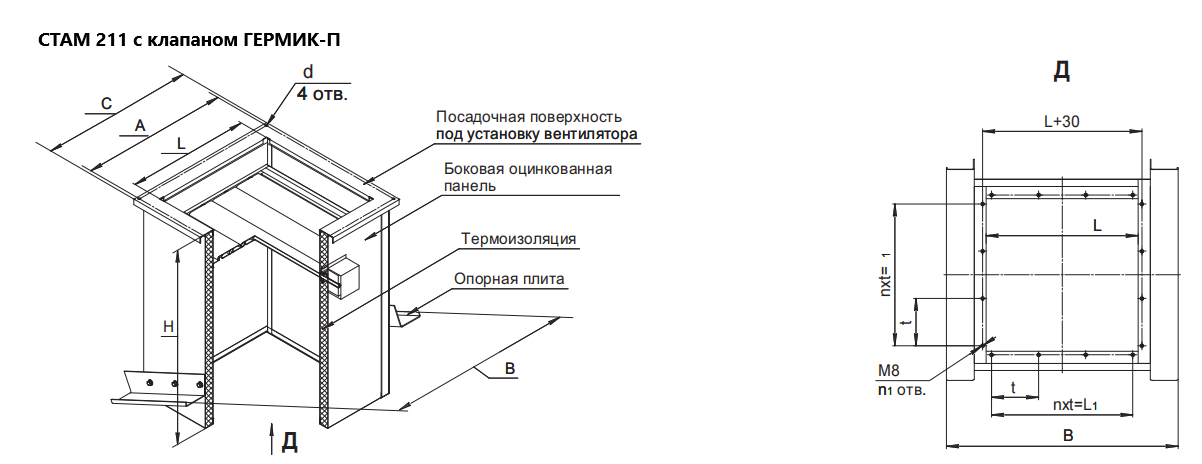

Конструкция утепленного стакана СТАМ-211 представляет собой коробчатую конструкцию, состоящую из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплен воздуховод

квадратного сечения, изготавливаемый из оцинкованной (исполнение Н) или нержавеющей стали (исполнение К1). Боковые стороны рамы полностью закрыты панелями из оцинкованной стали. Между рамой и воздуховодом находится термоизоляция.

Стакан имеет встроенный клапан ГЕРМИК-П. Теплоизолированный кожух защиты привода с подогревом для СТАМ-211 не предусмотрен, применение ниже минус 30С не рекомендовано.

Для крепления на кровле СТАМ-211 поставляют с регулируемыми при монтаже боковыми опорами. Угол наклона устанавливается при монтаже на кровле, максимальный уклон 1:2. Возможна установка на кровле без уклона. Высота СТАМ-211 — 1000мм, рассчитана на толщину снегового покрова более 500мм, с учетом изменяемого угла монтажа в кровлю.

Присоединительные размеры СТАМ-211 полностью соответствуют ряду присоединительных размеров крышных вентиляторов КРОС/ КРОВ/ УКРОС/ УКРОВ.

Маркировка

Пример 1:

СТАМ-211-35-Н

Стакан монтажный СТАМ-211 (стандартный, тепло-шумоизолированный с встроенным клапаном ГЕРМИК- П); для шахты размером 35×35см; общепромышленного исполнения.
