Назначение

Вентиляторы ВИП600 предназначены для перемещения воздуха и пылегазовоздушных смесей с запыленностью (концентрацией пыли) до 0,2 г/м3 в сухом воздухе и до 0,05 г/м3 во влажном (насыщенном) воздухе.

ВИП600 подходят для общеобменных систем с высоким и средним давлением, когда это обусловлено аэродина­мической эффективностью. Вентиляторы данной серии могут использоваться в качестве дутьевых вентиляторов котлов и печей.

По 1­й конструктивной схеме исполнения:

•025 •028 •031 •035 •040 •045 •050 •056 •063 •071 •080 •090 •100 •112 •125 •140

По 3 и 5 конструктивным схемам исполнения:
•025 •028 •031 •035 •040 •045 •050 •056 •063 •071 •080 •090 •100 •112 •125 •140 •160 •180 •200

Режим работы

— Т80 – температура перемещаемой среды до 80 °С

— Т150 – температура перемещаемой среды до 150 °С (только для схемы 1)

— Т200 – температура перемещаемой среды до 200 °С (только для схем 3 и 5)

— Т300 – температура перемещаемой среды до 300 °С (только для схем 3 и 5)

Исполнение

— Н — Общепромышленное

— К1 — Коррозионностойкое

— В — Взрывозащищенное — только для Т80 и схемы 1

— ВК1 — Взрывозащищенное коррозионностойкое — только для Т80 и схемы 1

— И — Искробезопасное

Конструкция

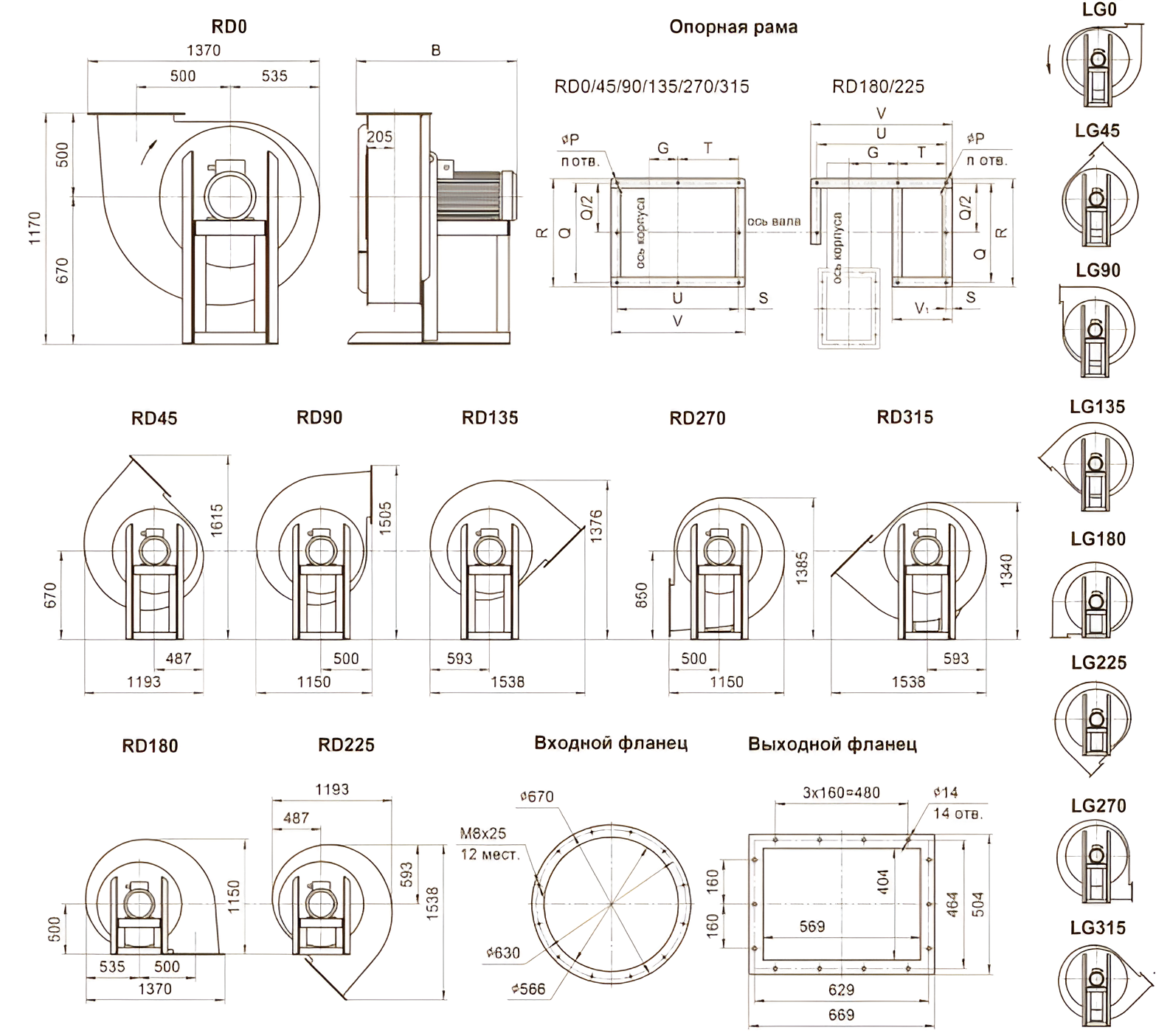

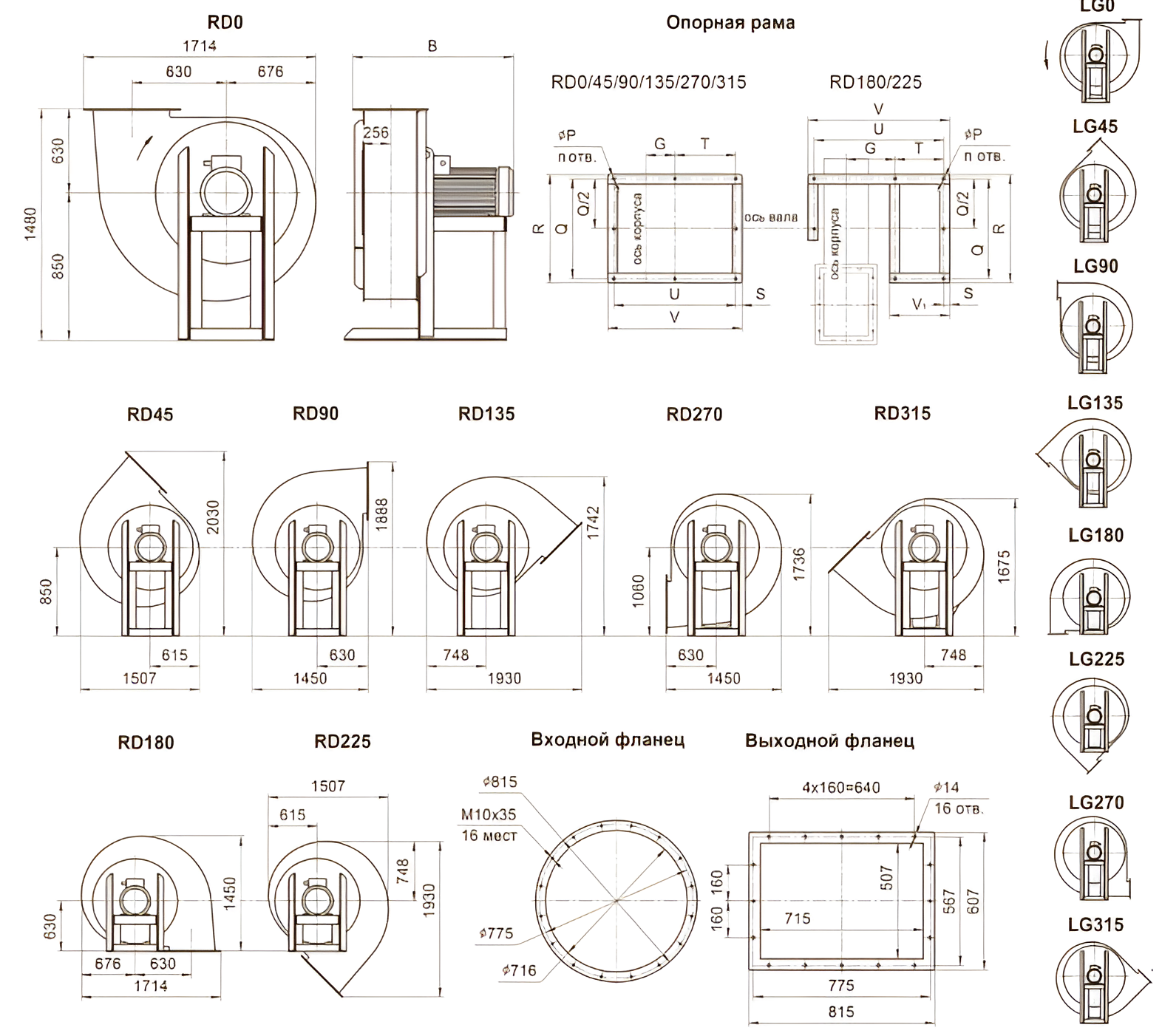

Вентиляторы ВИП600 имеют рабочее колесо RD и LG направления вращения с назад загнутыми лопатками специ­альной формы, обеспечивающими высокий КПД и низкий шум.

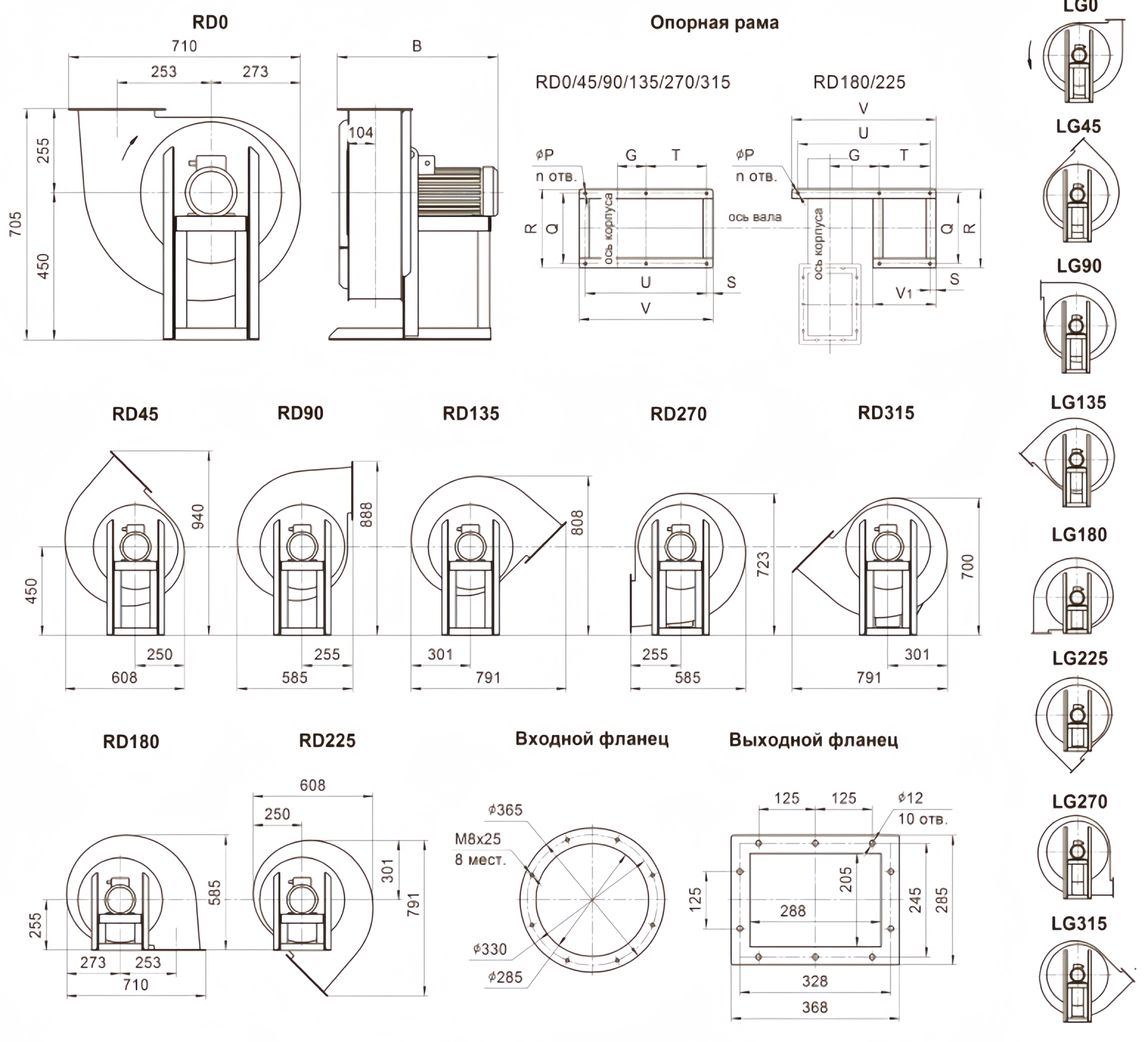

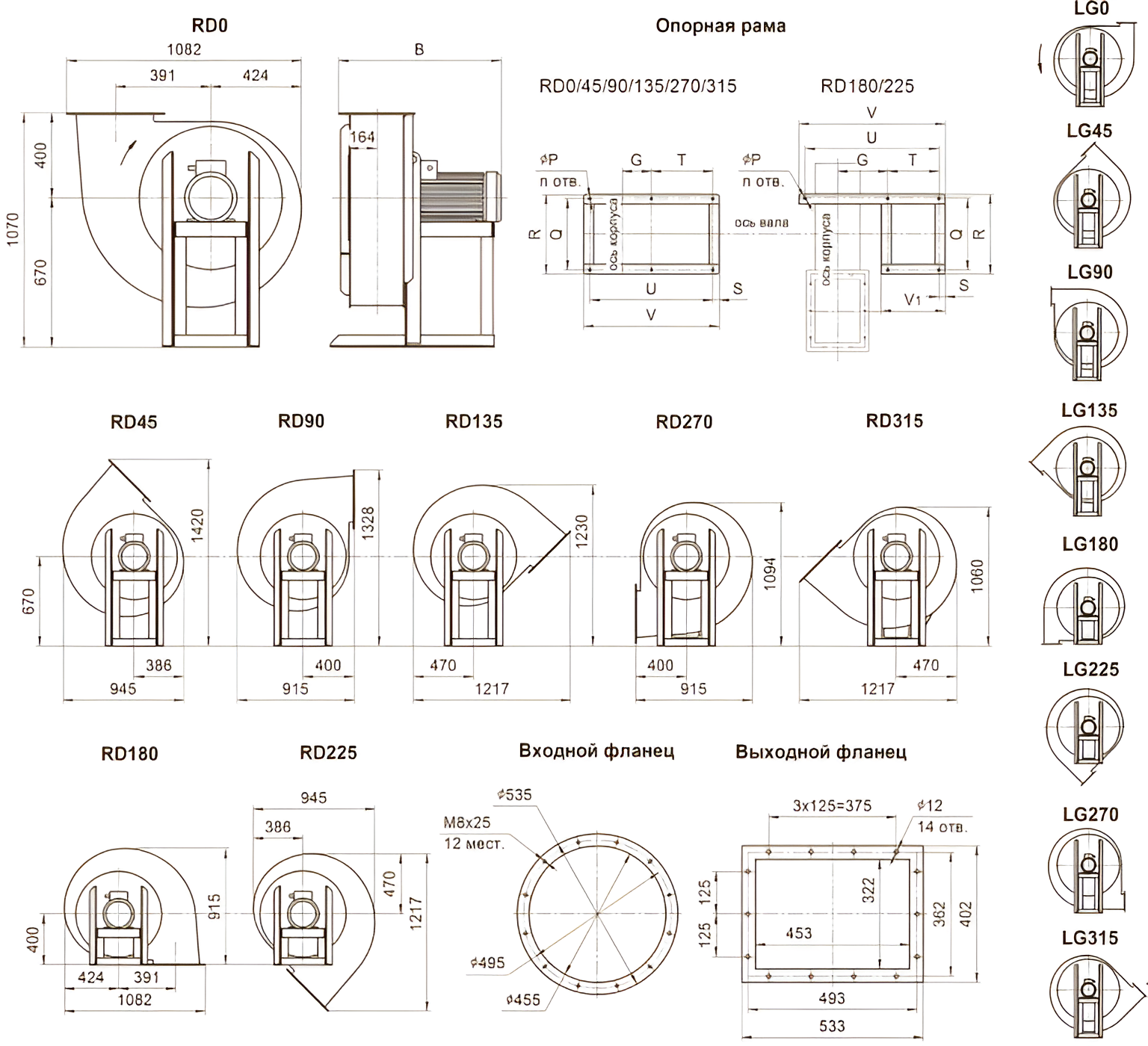

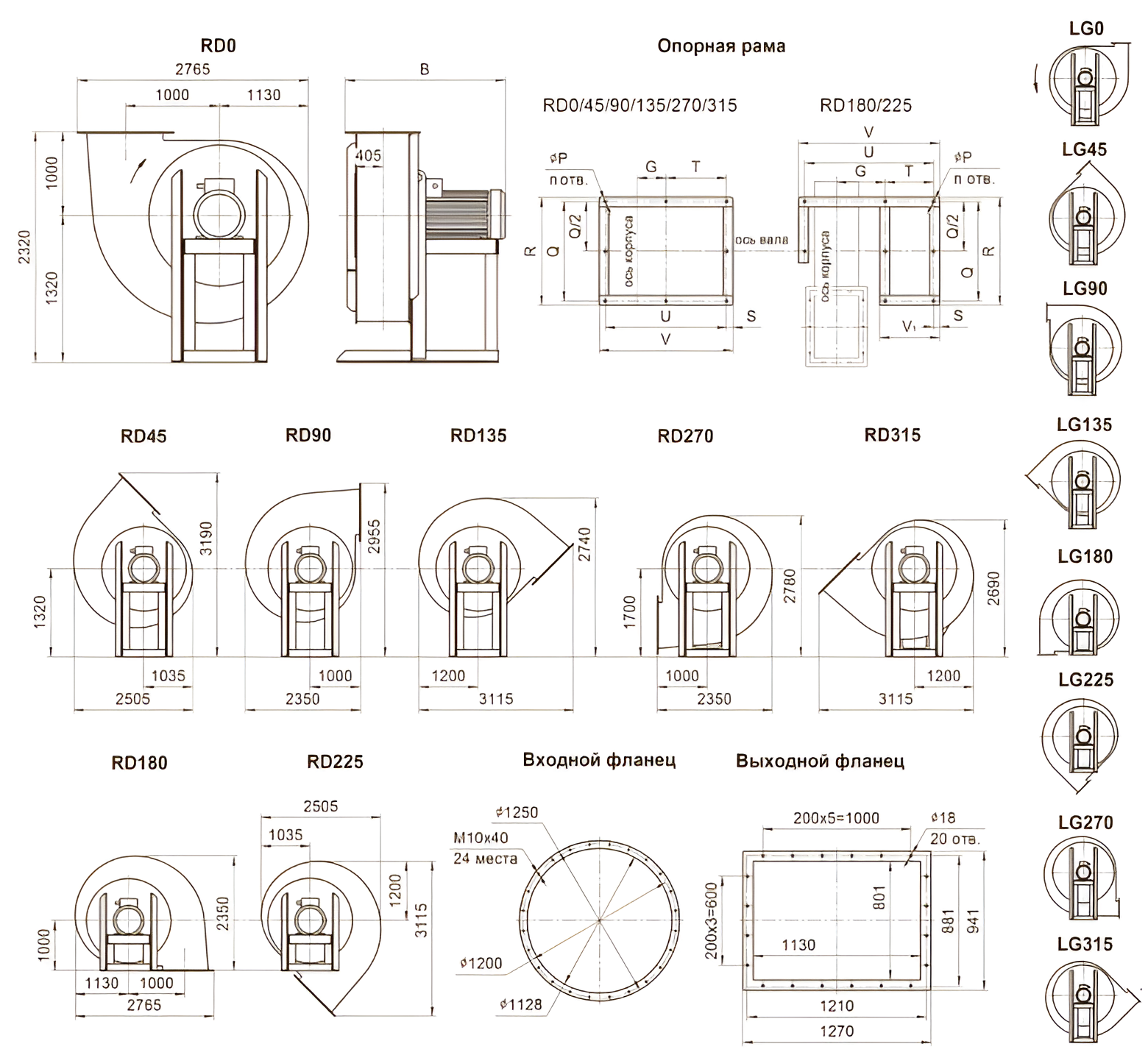

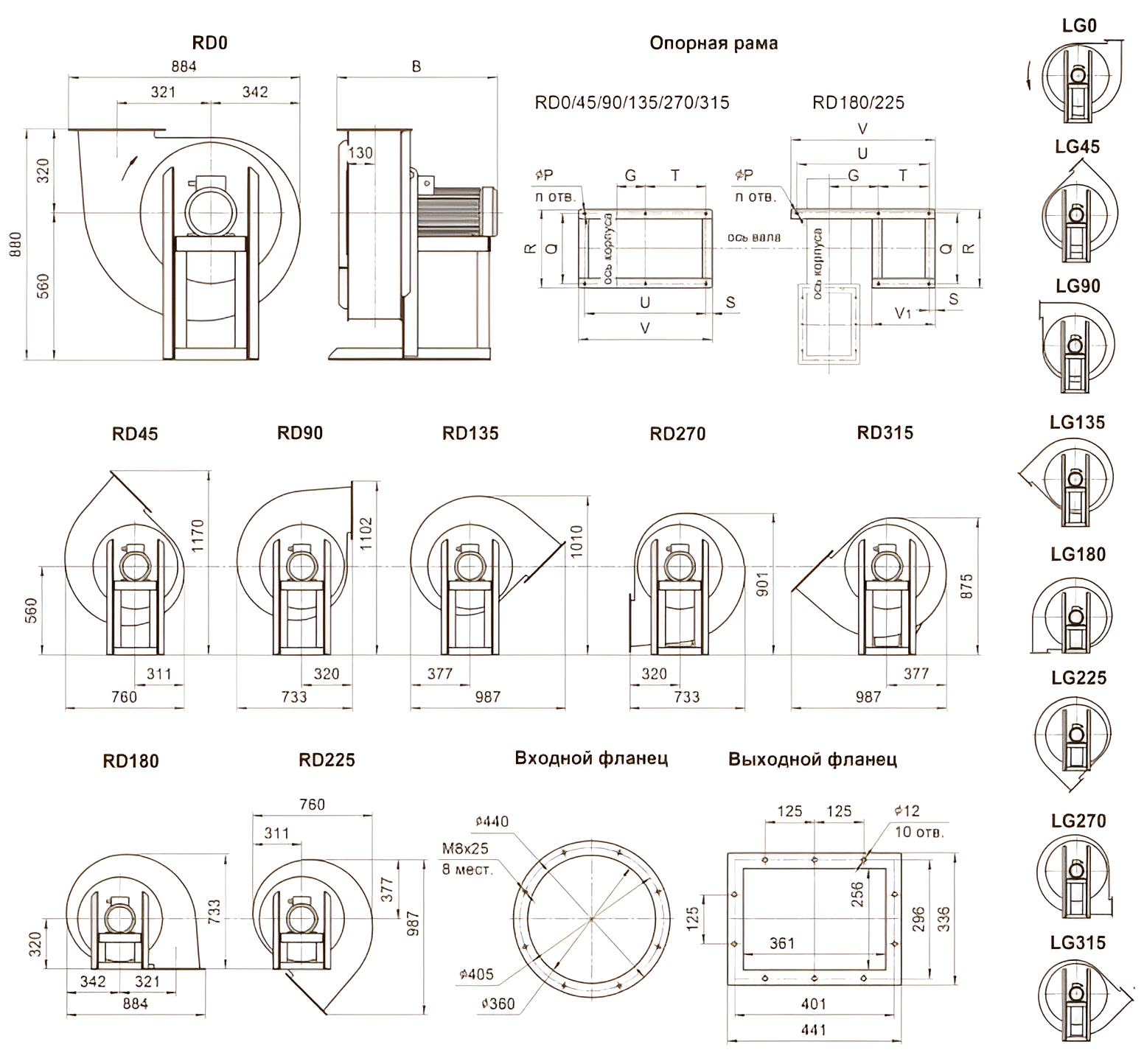

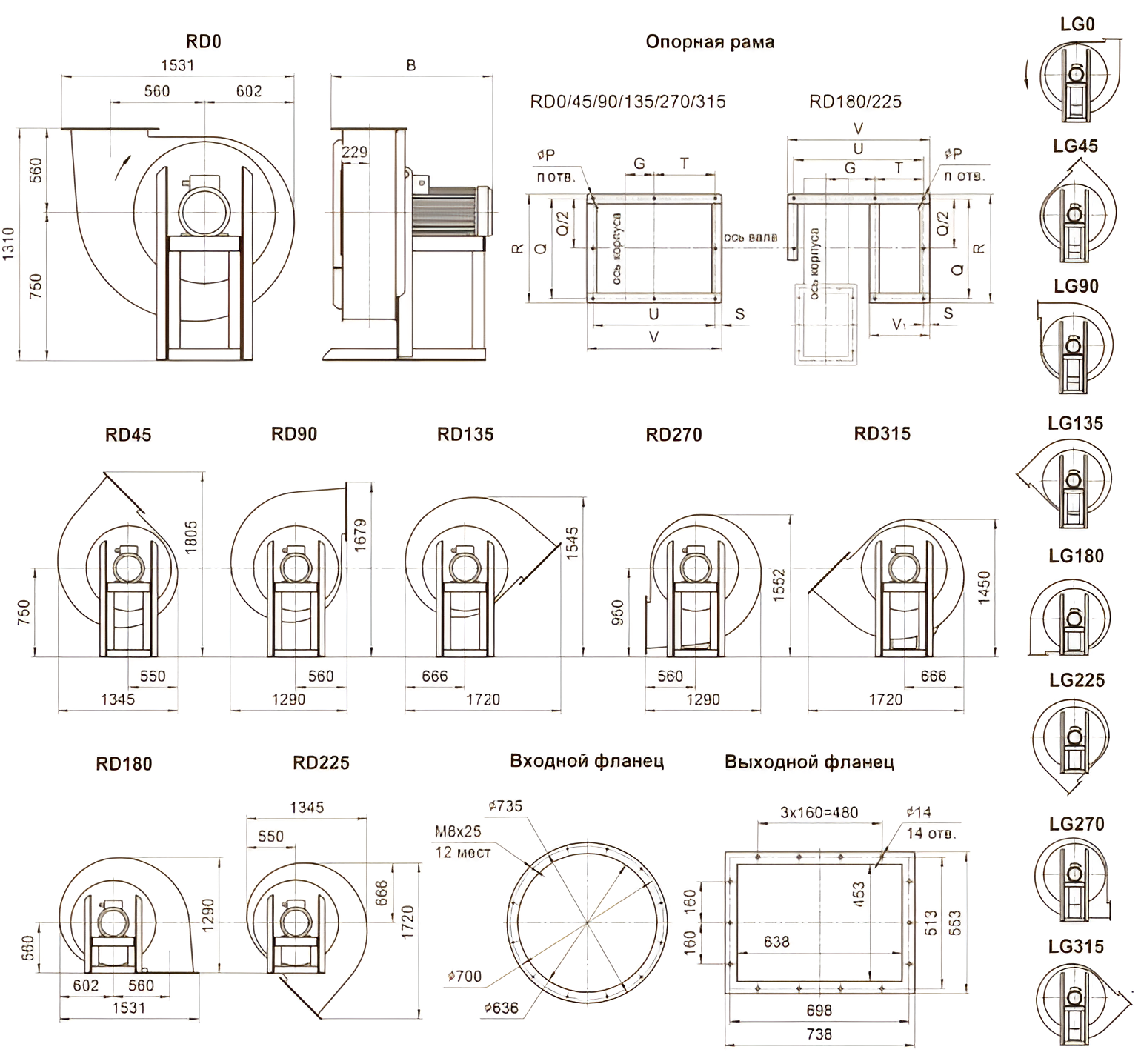

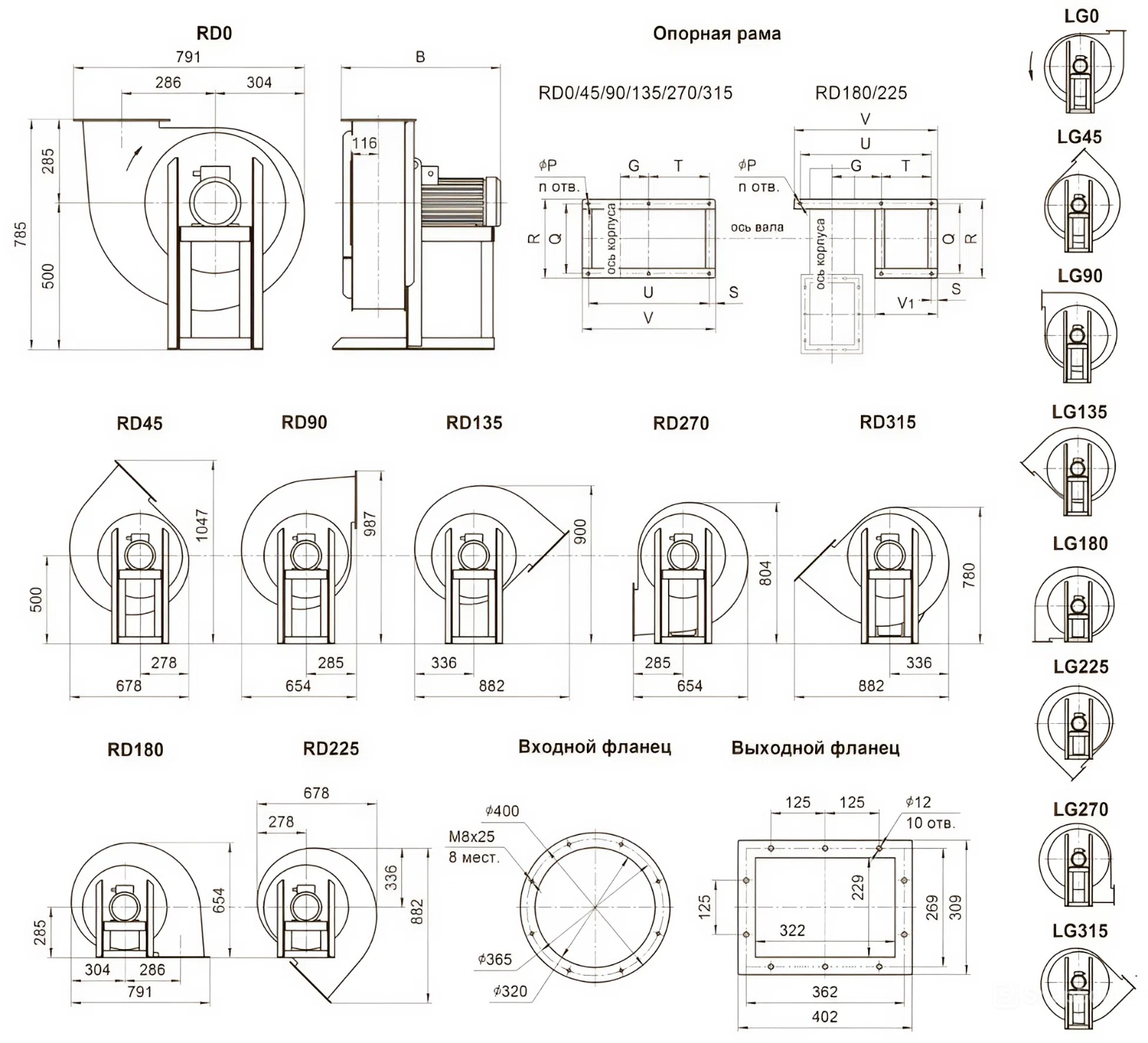

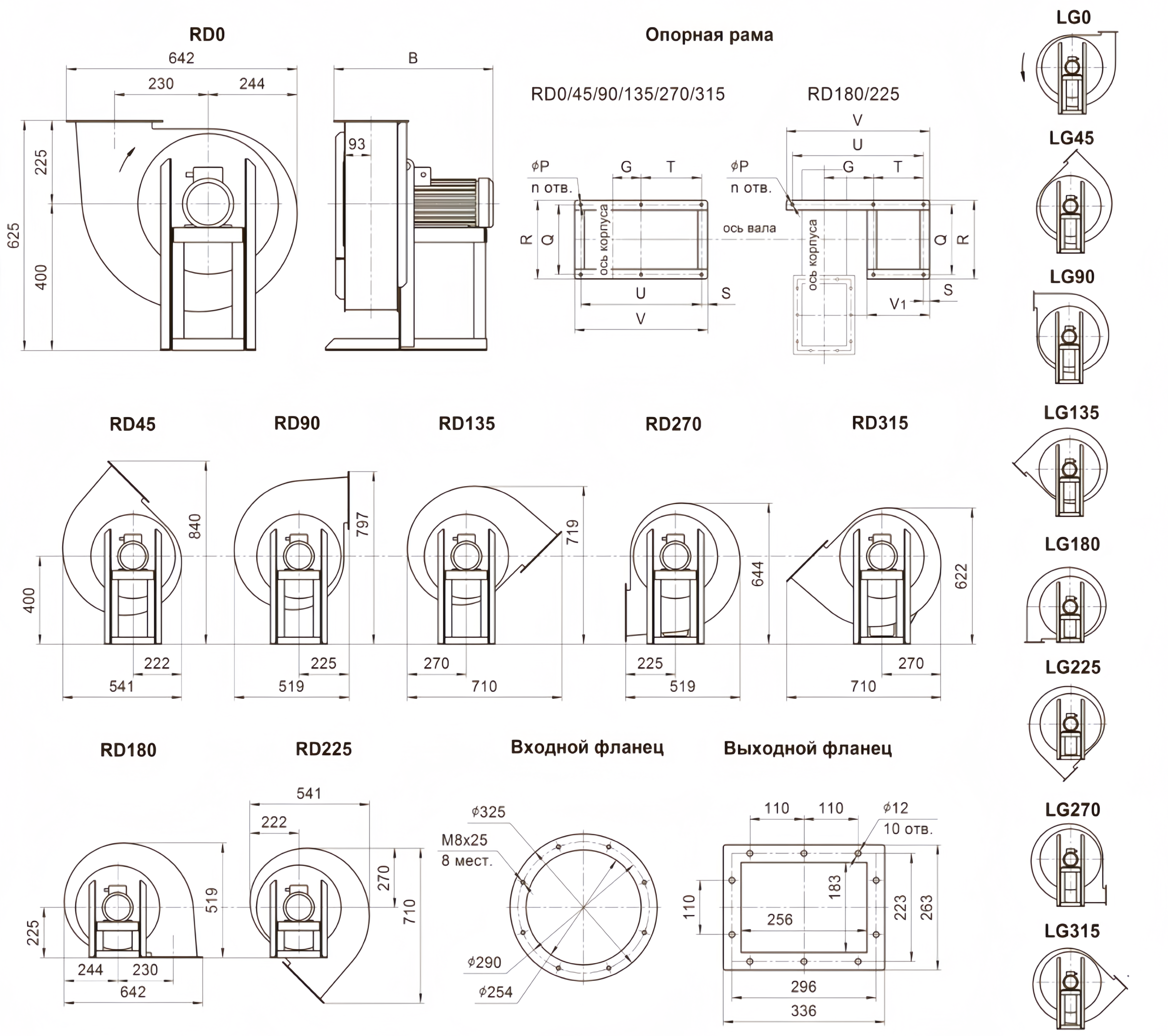

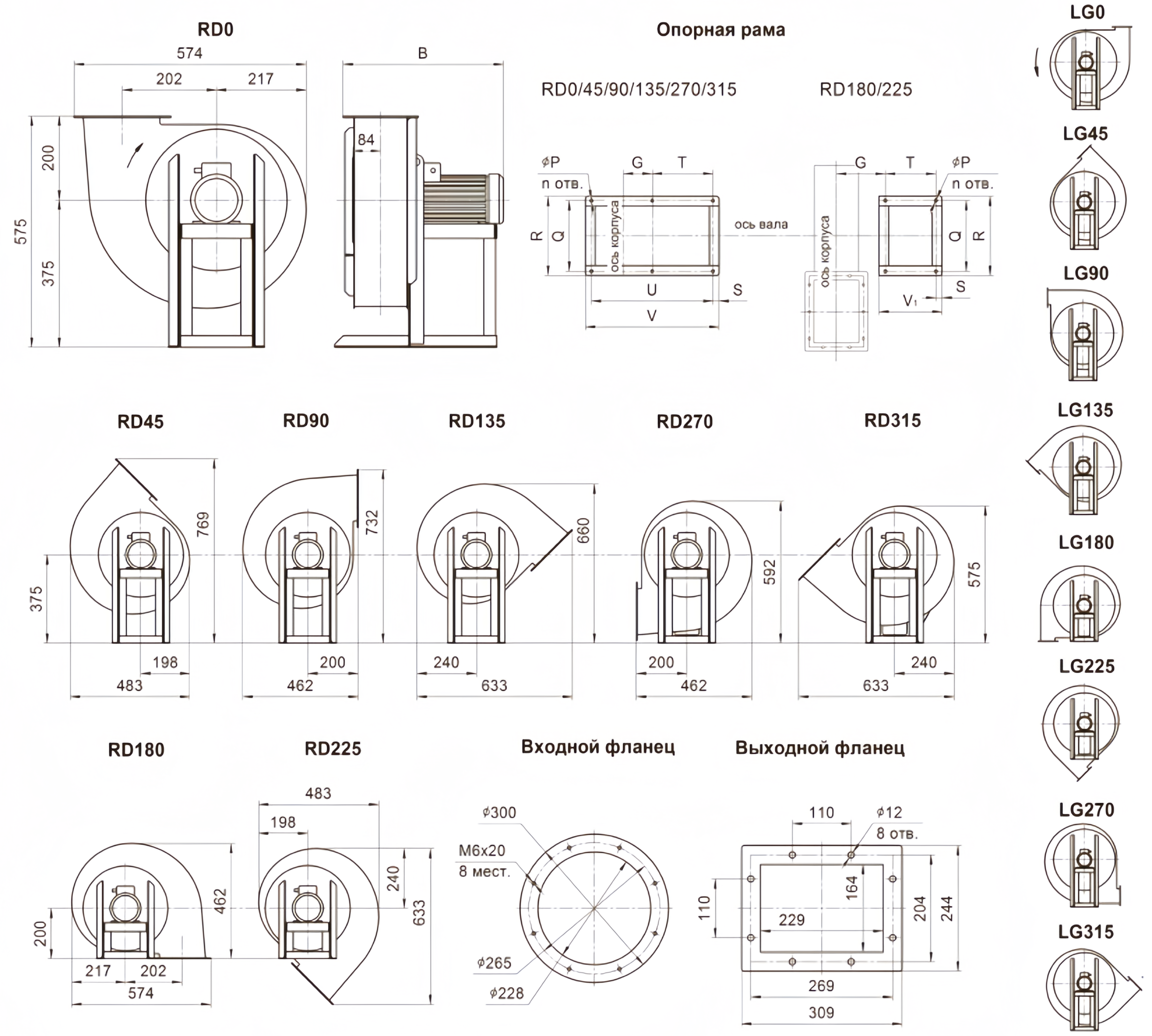

Корпус вентиляторов цельносварной (с типоразмера 140 – разъемный в горизонтальной плоскости) спиральный поворотный.

ВИП600 изготавливают в двух модификациях:

• 1 – рабочее колесо нормального (номинального) размера Dк = Dн
• 2 – рабочее колесо уменьшенного размера Dк = 0,95 Dн (кроме 5 схемы исполнения)

Вентиляторы модификации 2 выпускают типоразмера 050…140.

Вентиляторы комплектуют стандартными трехфазными асинхронными электродвигателями 380 В/~50 Гц, Класс энергоэффективности – IE1 (до 01.09.2022 г.) после – IE2 (в соответствии с ТР ЕАЭС 048/2019). Степень защиты обо­лочки – IP54.

По запросу возможна комплектация электродвигателями другого напряжения, класса энергоэффективности и сте­пени защиты оболочки.

Для вентиляторов по 1-й схеме исполнения и модификации 1 доступна комплектация электродвигателями, позво­ляющими частотное регулирование скорости вращения.

Вентиляторы изготавливают из углеродистой стали с лакокрасочным покрытием базальтово-серого цвета RAL 7012 (исполнение •Н •В •И) или из нержавеющей стали 12Х18Н10Т (исполнение •К •ВК1).

По специальному заказу возможно изготовление с другим цветом по каталогу RAL.

По умолчанию вентиляторы комплектуют смотровым лючком и дренажным патрубком (кроме углов поворота кор­пуса 180°/225°).

Предложен большой выбор дополнительной комплектации (см. раздел «Дополнительная комплектация»).

Взрывозащищенное исполнение

В соответствии с ТР/ТС 012/2011 вентиляторы изготавливают во взрывозащищенном исполнении:

Газ:

II Gb c IIА T4

II Gb c IIB T4

II Gb c IIC T4

Токонепроводящая пыль:

III Db c IIIA T135°C

III Db c IIIB T135°C

Токопроводящая пыль:

III Db c IIIC T135°C

Эксплуатация

Вентиляторы могут эксплуатироваться в условиях умеренного (У), умеренного и холодного (УХЛ) и тропиче­ского (Т) климата •1 •2 •3 •4 категории размещения по ГОСТ 15150-69.

Маркировка

Пример:

Вентилятор индустриальный радиальный ВИП; серия 430; типоразмер 056; модификация 1 (Dк = Dн); режим рабо­ты Т80; индекс мощности электродвигателя 01850, число полюсов 2, предусмотрено частотное регулирование ско­рости, индекс энергоэффективности ie2; исполнение общепромышленное; климатическое исполнение У2; положе­нием корпуса RD0:

ВИП430-056(1)-Т80-Н-01850/2Fie2C-У2-1-RD0-…

Примечание:

* Т200/300 только для конструктивного исполнения •3 •5.

** Маркировка взрывозащиты указывается в бланк-заказе.

*** Индекс энергоэффективности для IE1 не указывается.

**** Конструктивное исполнение •3 •5 только по специальному заказу.

***** Исполнение с ТШК только по специальному заказу.

Специальные требования указываются дополнительно и согласовываются с изготовителем.

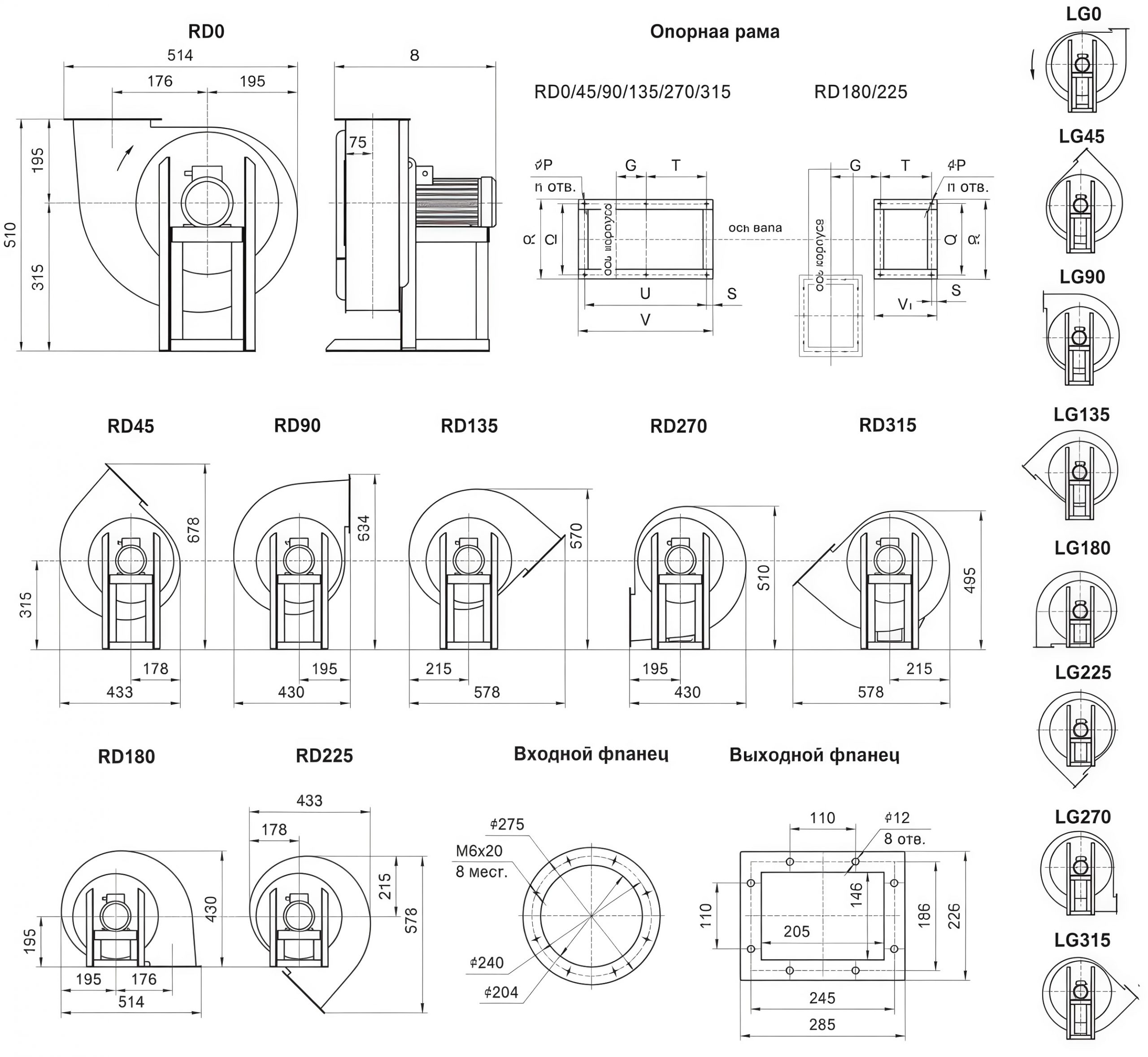

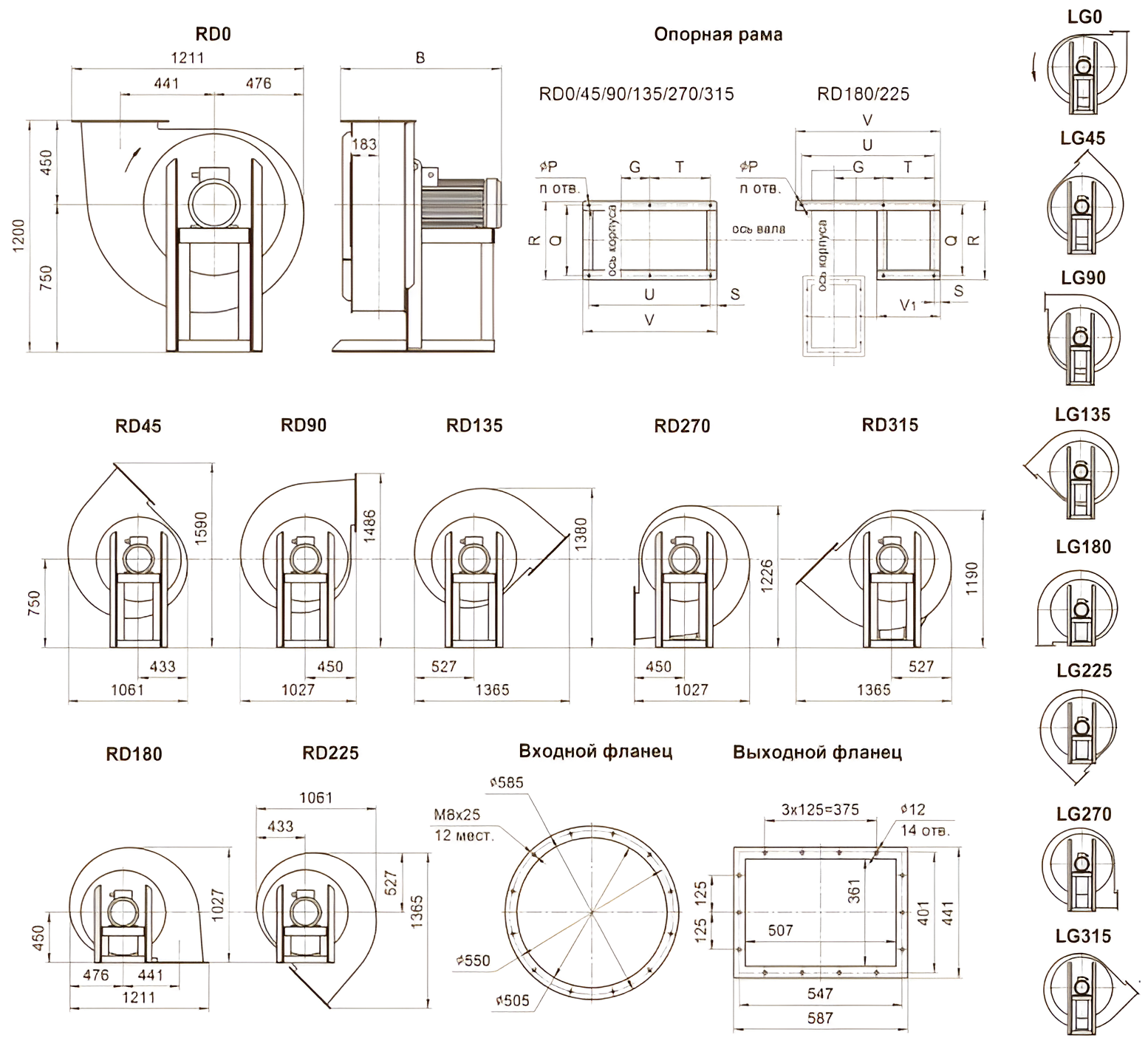

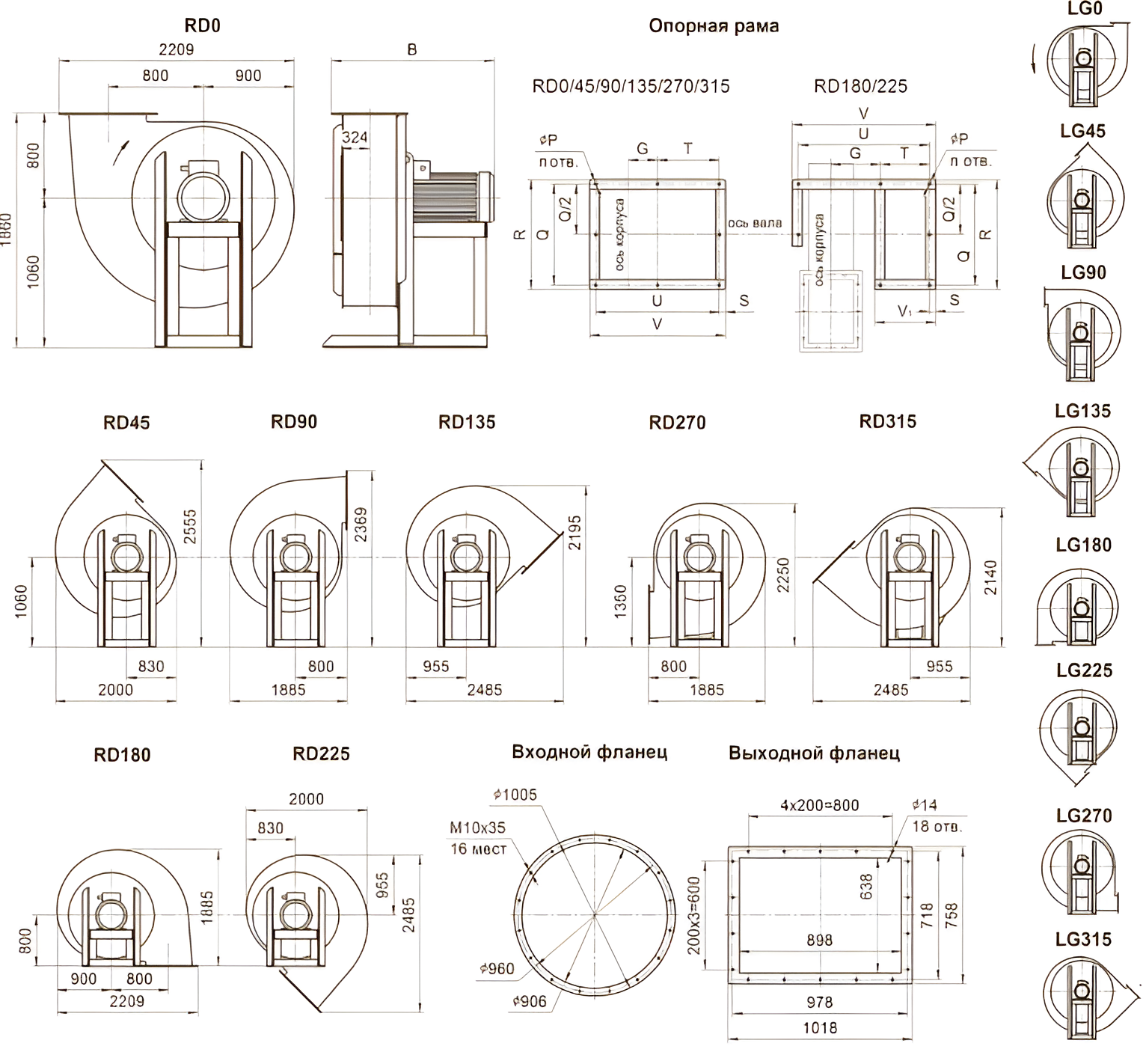

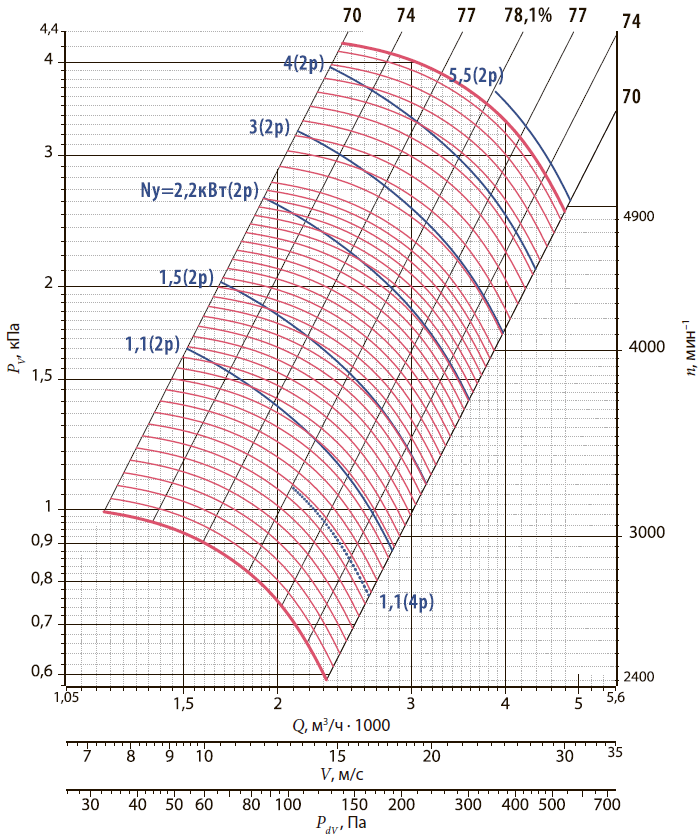

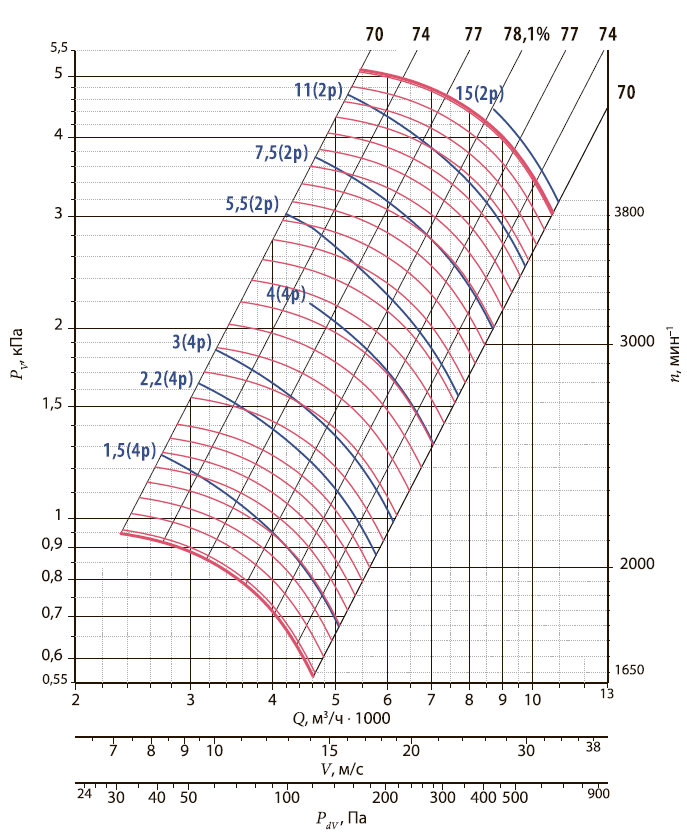

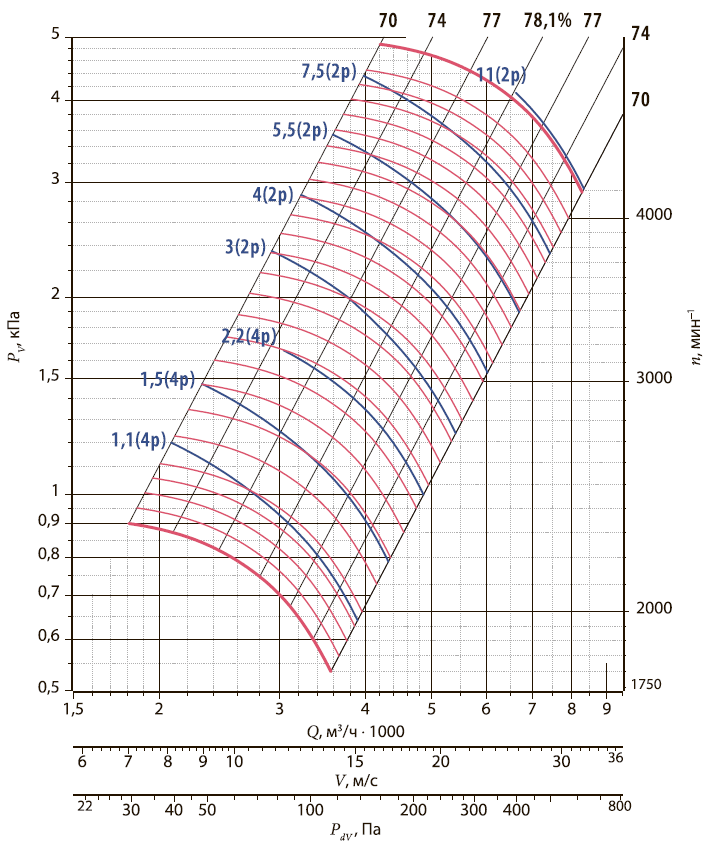

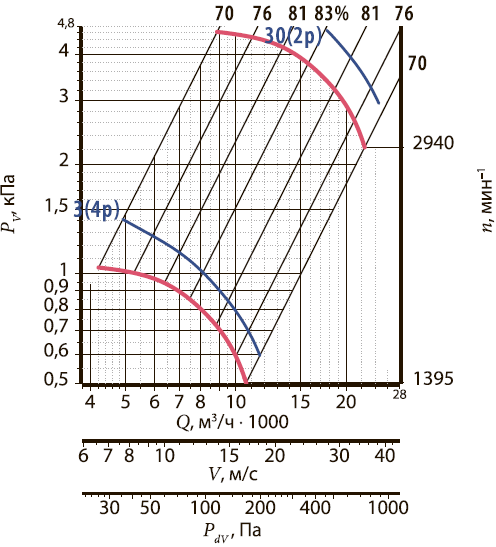

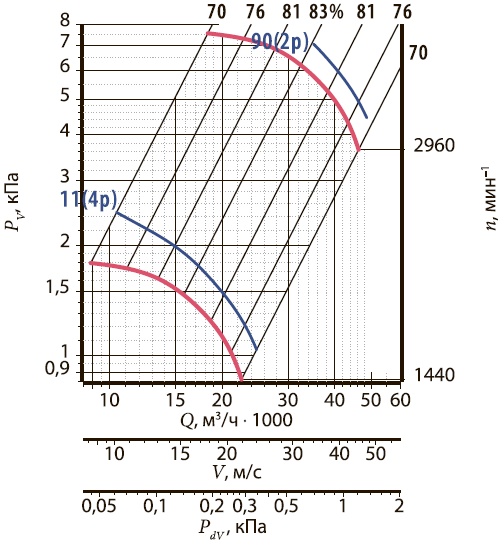

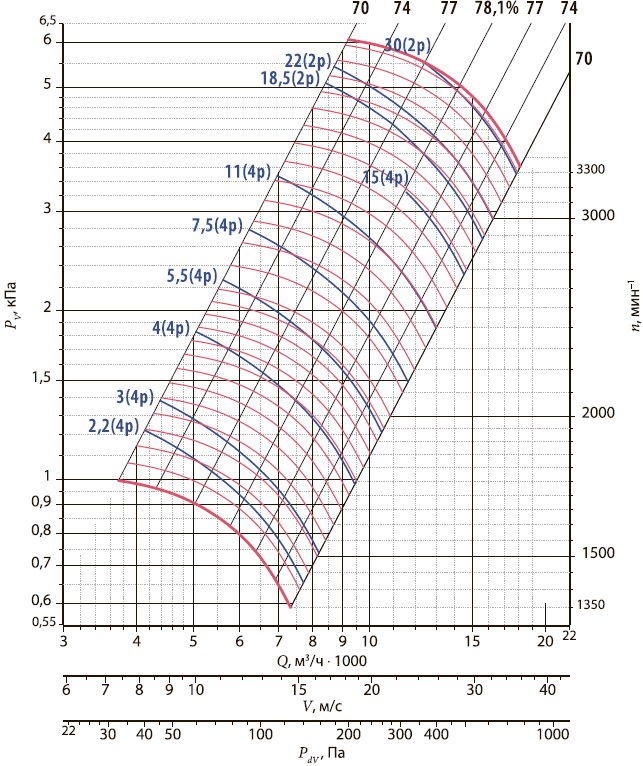

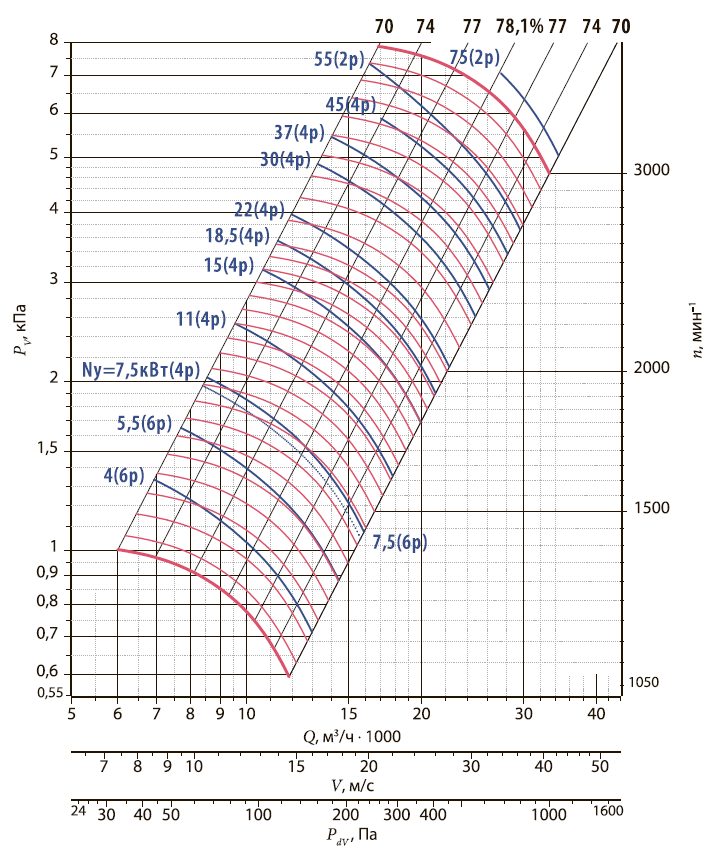

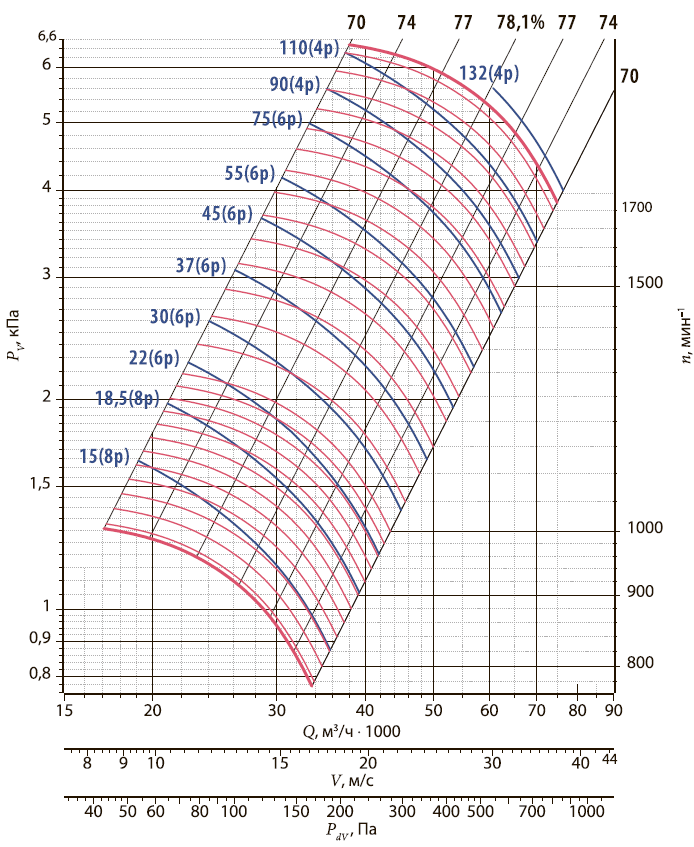

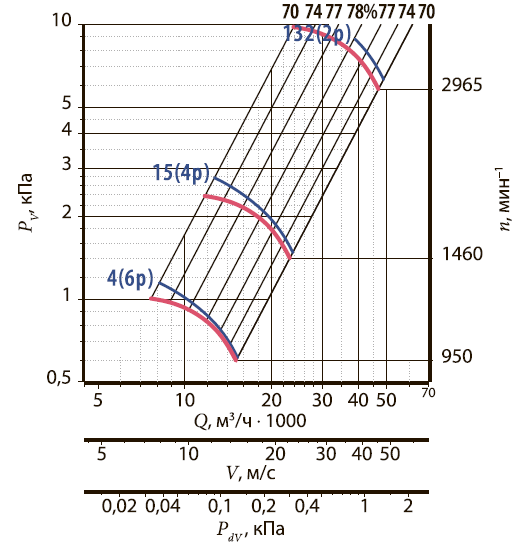

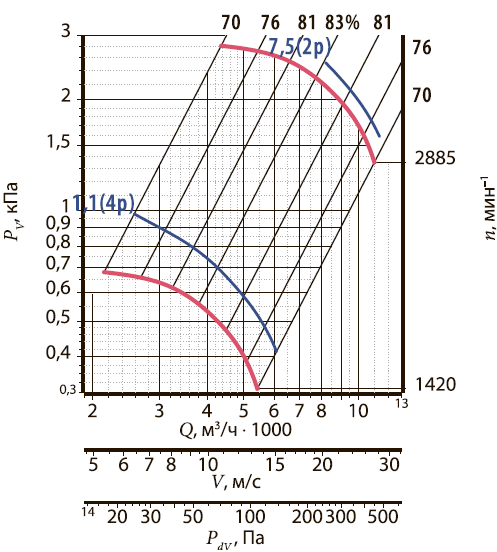

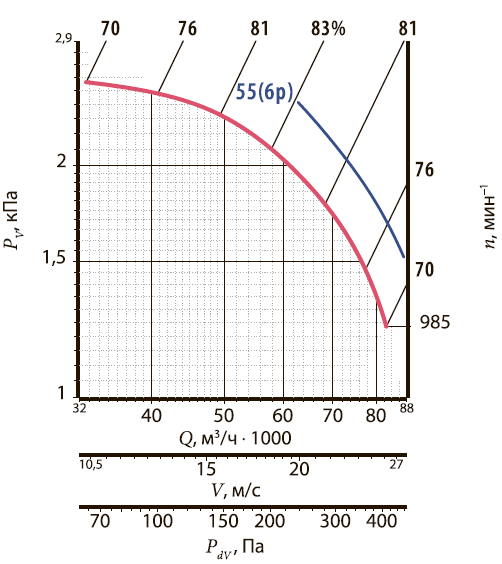

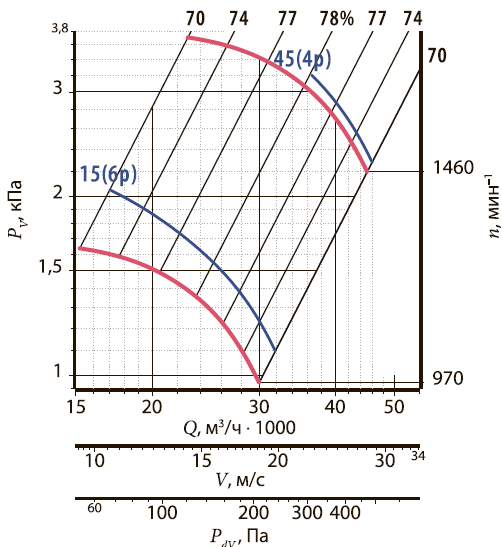

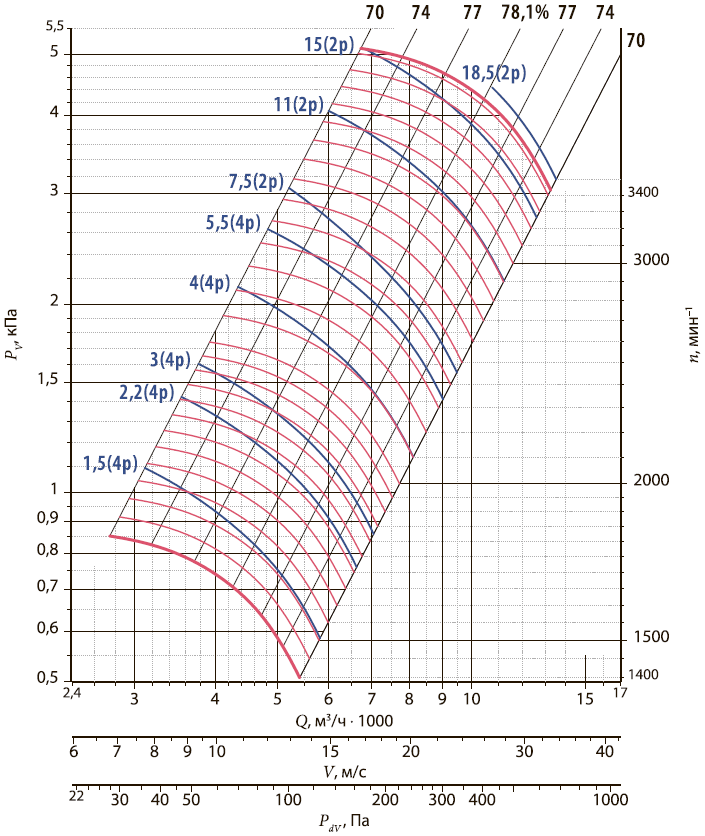

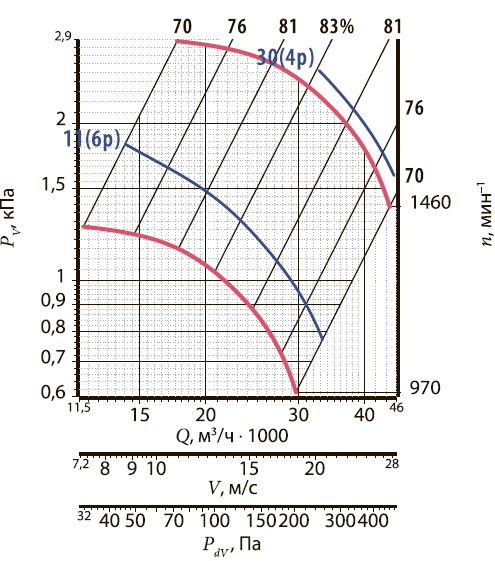

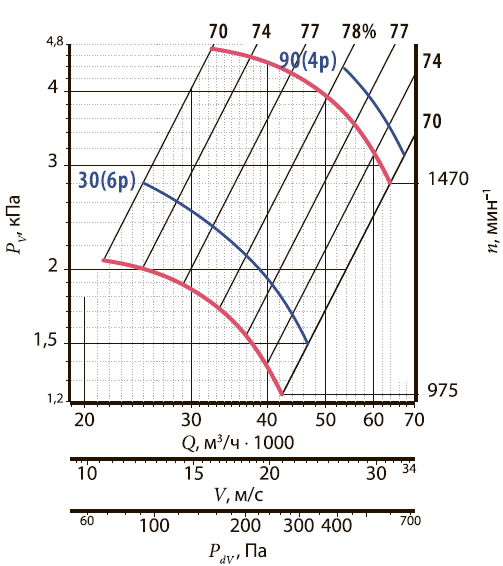

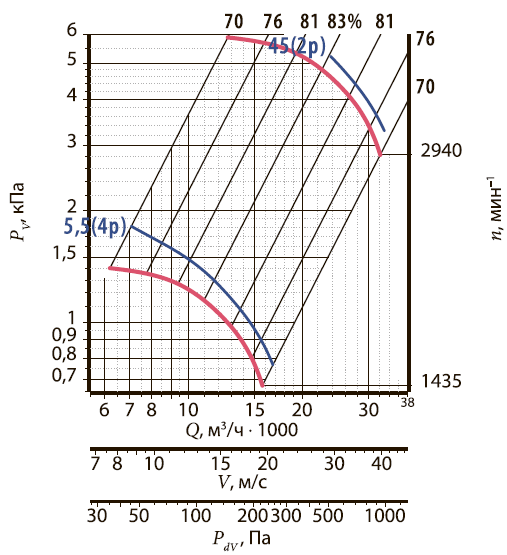

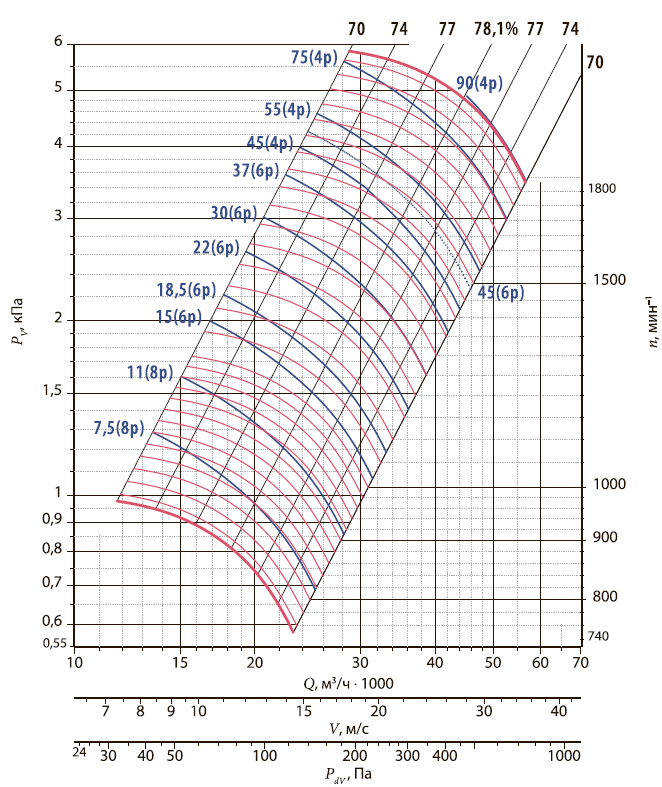

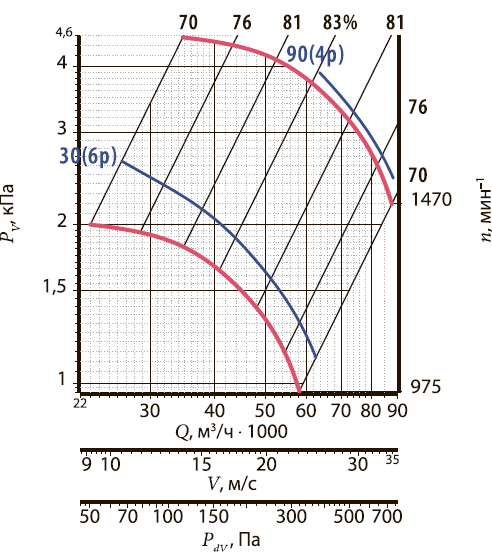

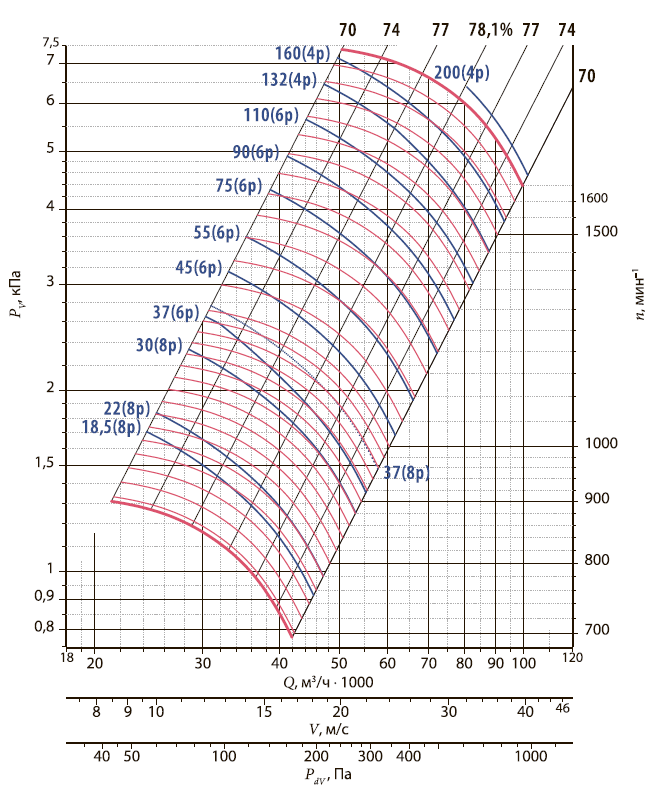

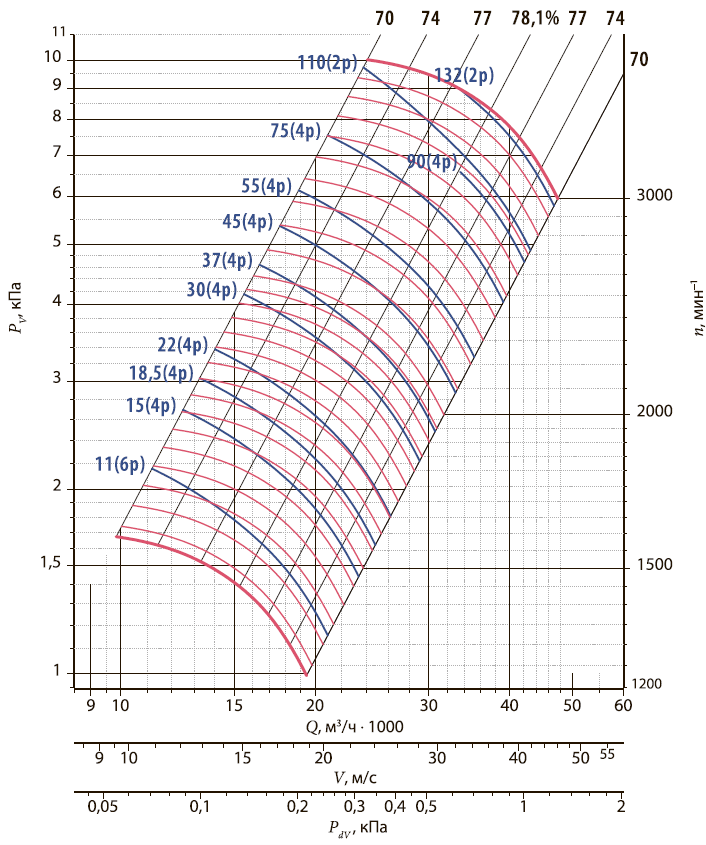

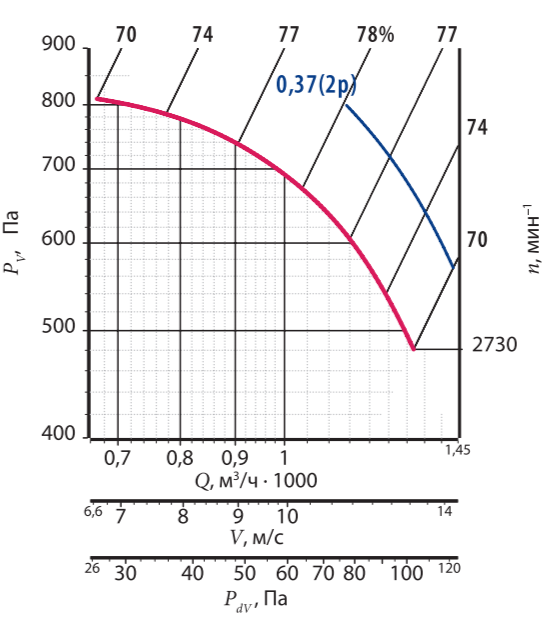

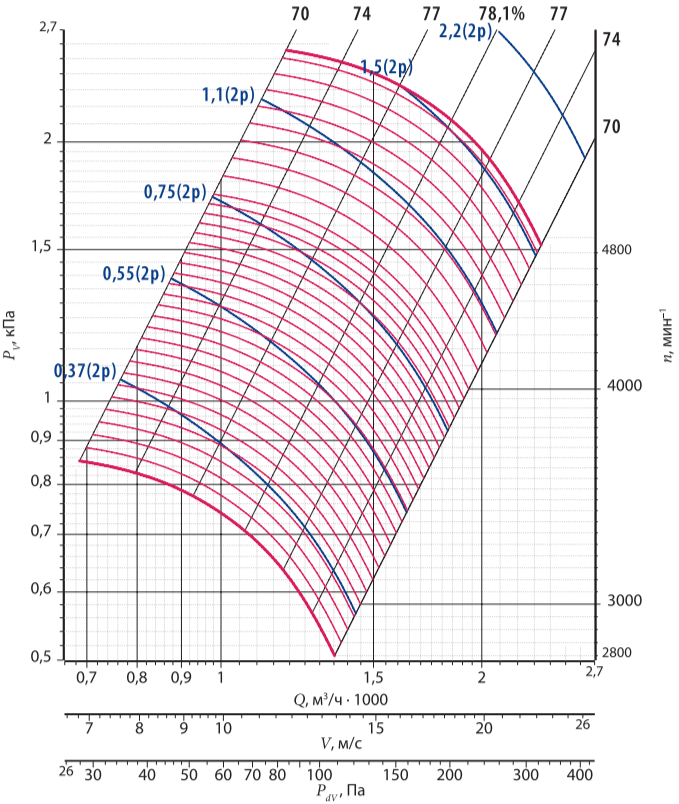

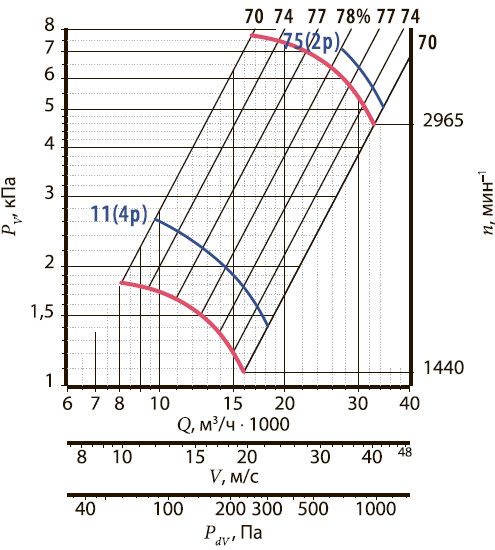

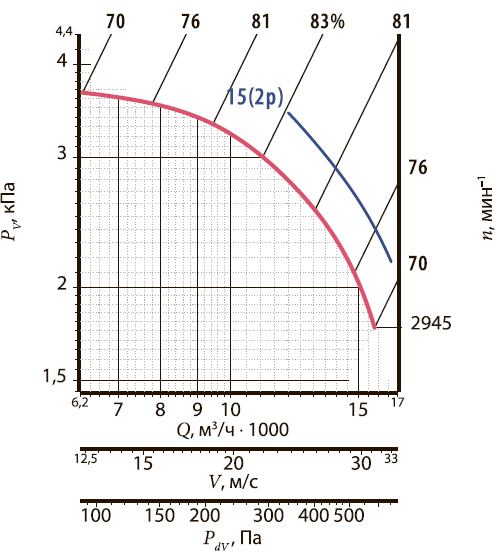

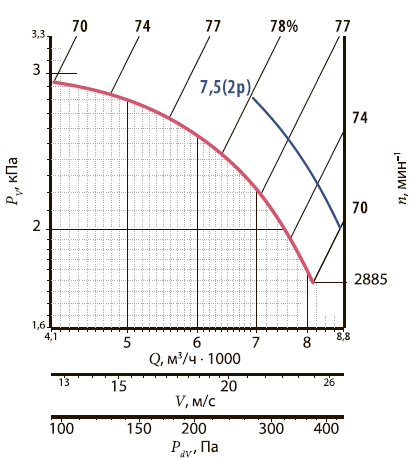

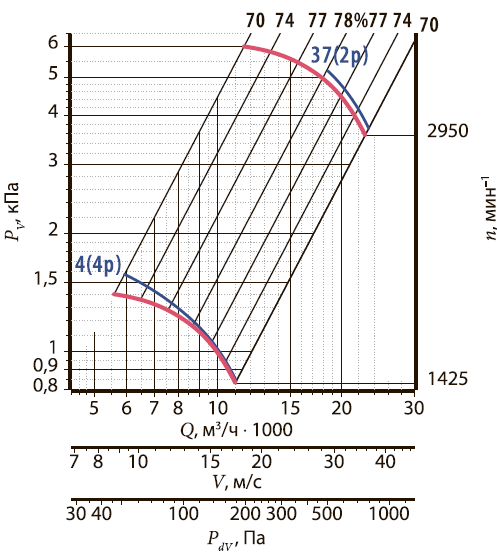

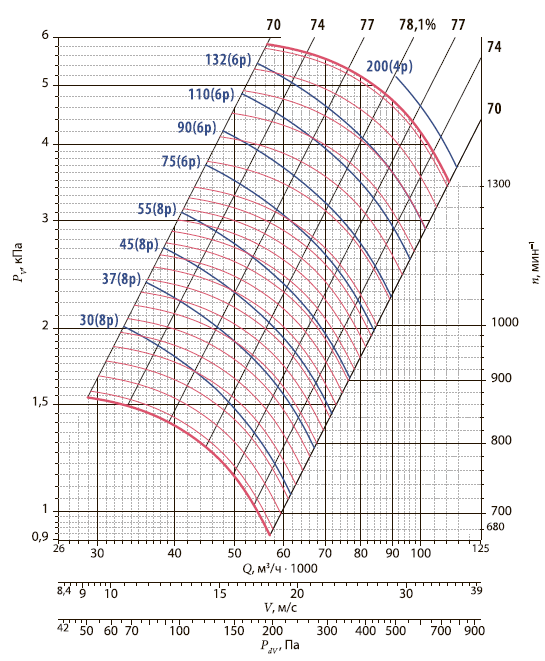

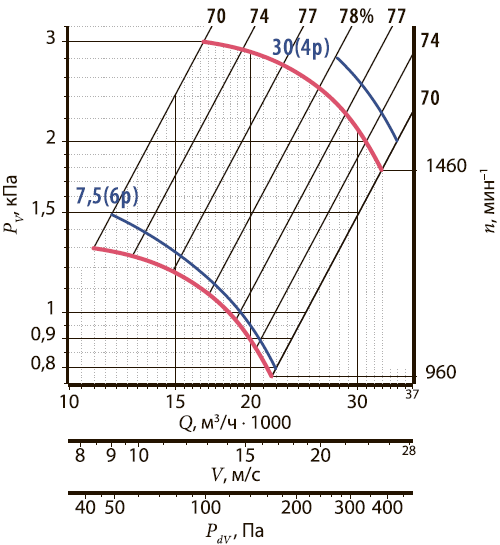

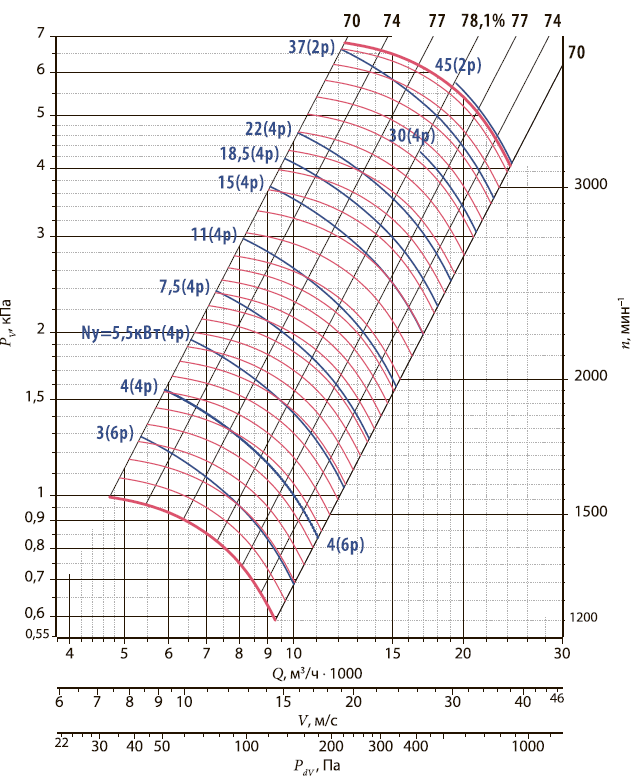

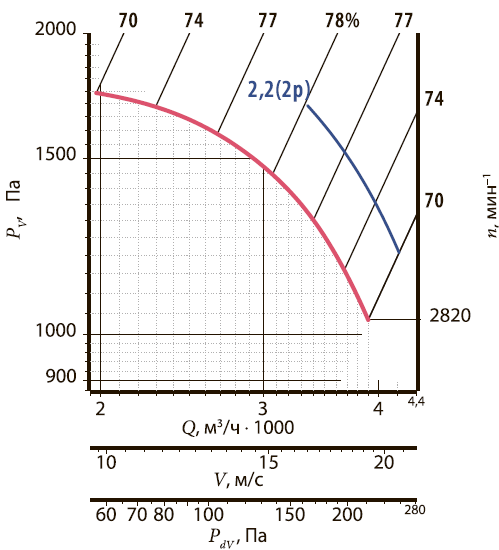

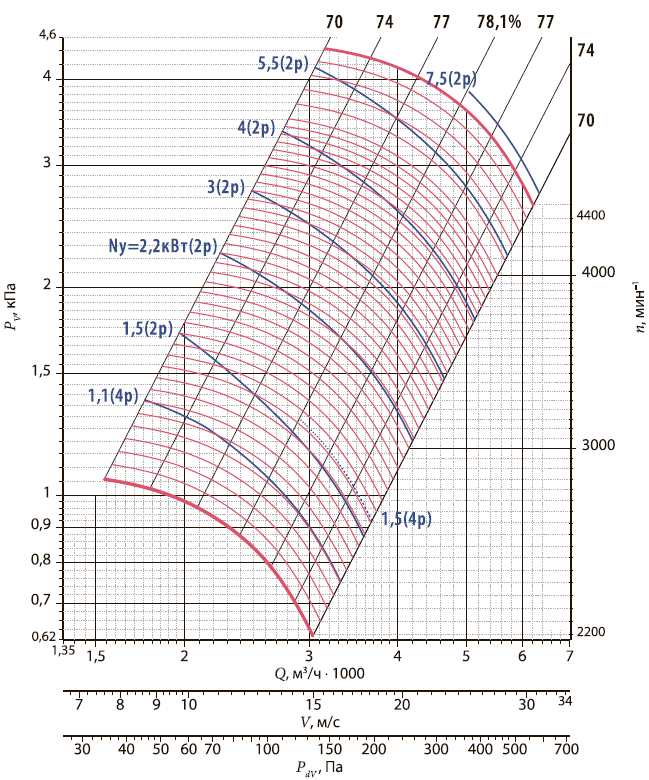

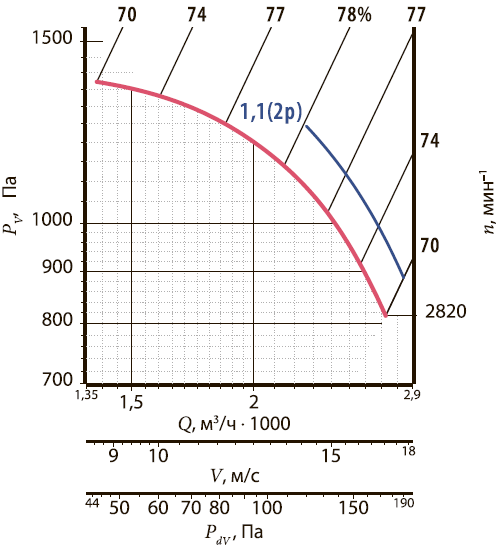

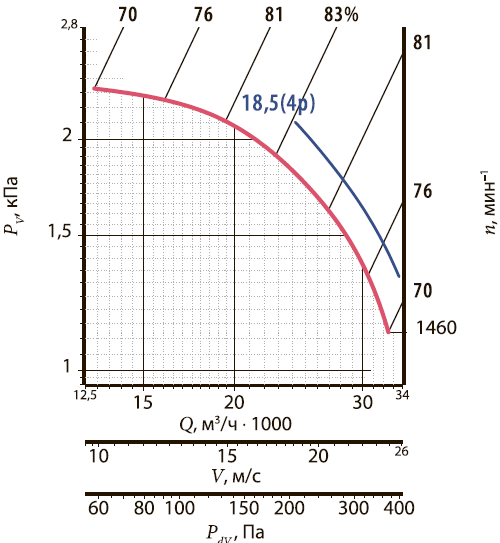

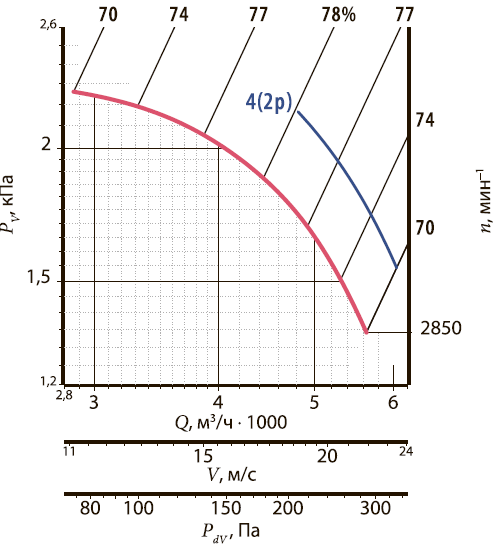

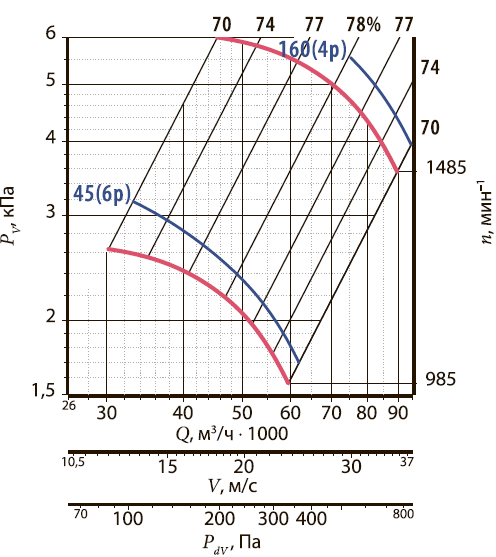

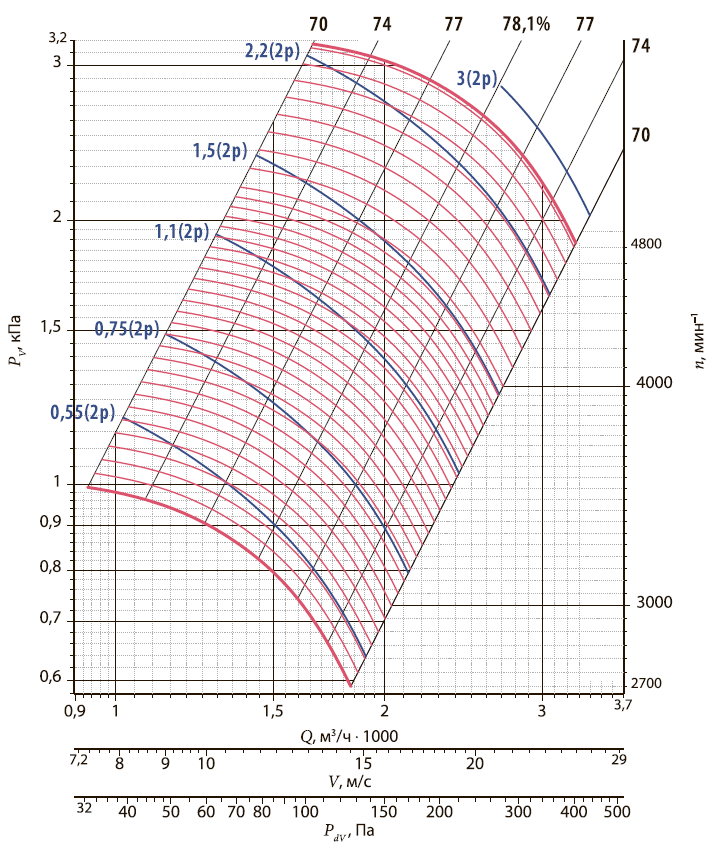

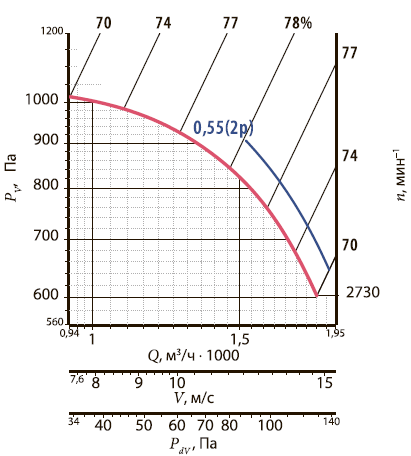

Таблица 1

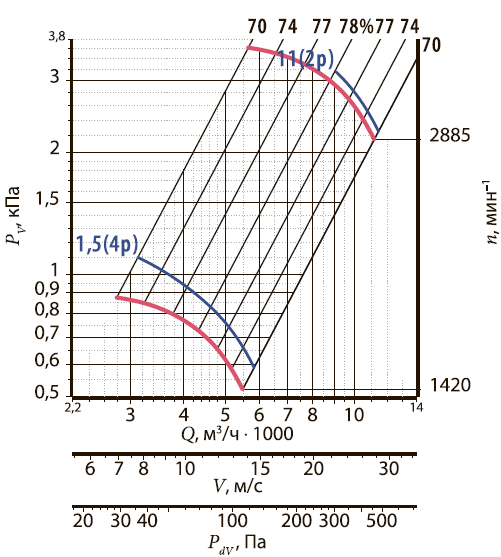

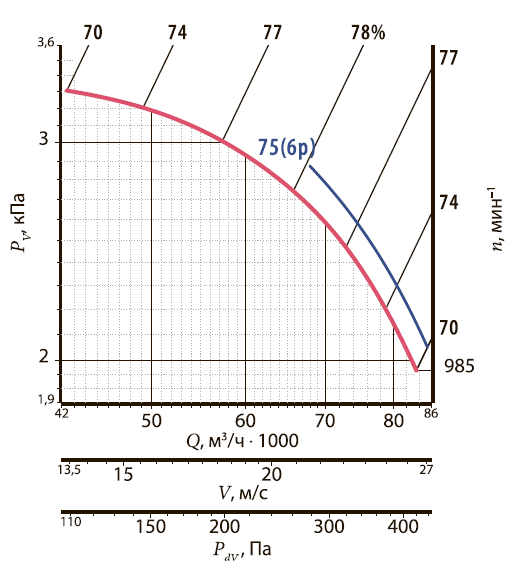

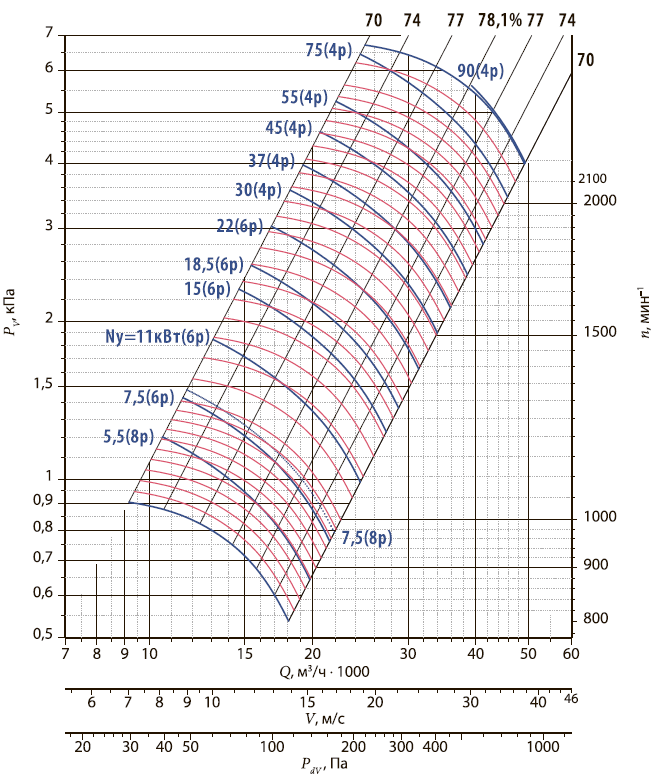

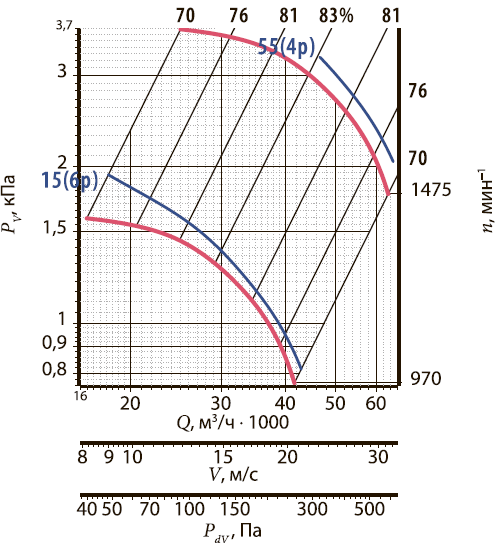

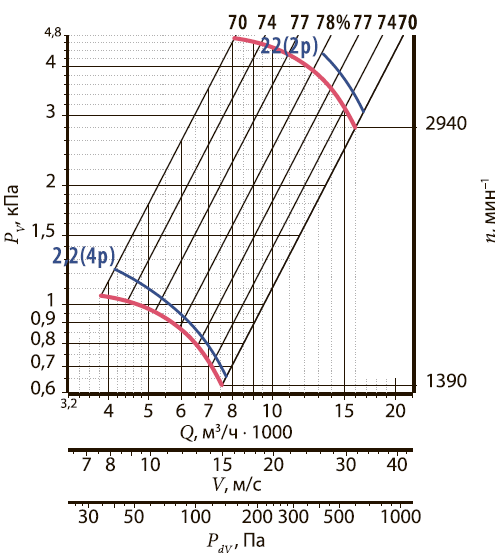

Таблица 2
