» Вентилятор ВР 280-46

Главная // Каталог // Радиальные вентиляторы // Вентилятор ВР 280-46

Вентилятор ВР 280-46

Назначение

• Системы кондиционирования воздуха
• Системы вентиляции производственных, общественных и жилых зданий
• Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких и волокнистых материалов
• Другие производственные и санитарно-технические цели

Общие сведения

• Среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Лопатки рабочего колеса-загнутые вперед
• Количество лопаток рабочего колеса – 32
• Направление вращения – правое и левое

Исполнение

— общепромышленное (материал – углеродистая сталь)

Ж2 — общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С, материал – углеродистая сталь)

К1 — коррозионностойкое (материал – нержавеющая сталь)

К1Ж2 — коррозионностойкое теплостойкое исполнение (допустимая температура до +200 °C, материал – нержавеющая сталь)

В — взрывозащищенное исполнение из разнородных металлов (материал – углеродистая сталь, латунь)

ВЖ2 — взрывозащищенное теплостойкое исполнение из разнородных металлов (допустимая температура до +200 °C, материал – углеродистая сталь, латунь)

ВК1 — взрывозащищенное коррозионностойкое исполнение из разнородных металлов (материал – нержавеющая сталь, латунь)

ВК3 — взрывозащищенное исполнение (материал – алюминиевые сплавы)

Конструкция

Производительность от 600 м3/ч до 120 000 м3/ч, полное давление от 250 Па до 3000 Па. Вентиляторы среднего давления применяют в системах, где требуется стабильность аэродинамических параметров и введены жесткие ограничения на габаритные размеры. Не рекомендуется использовать эти вентиляторы при работе на всасывание и для параллельной работы без элементов сети.

Эксплуатация

Вентиляторы эксплуатируются в условиях умеренного (У), тропического (Т) первой (1),второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
• Допустимая температура окружающей среды от – 60°С до + 40°С

Маркировка

Пример:

Вентилятор радиальный среднего давления ВР 280-46; типоразмер 4; коррозионностойкого исполнения; номинальная мощность двигателя Nу-1,1 кВт; частота вращения рабочего колеса 1500 об/мин; положение корпуса — правый ноль:

ВР 280-46-4-К1-1,1*1500-П0

Обозначения	ВР 280-46
Типоразмер	2; 2,5; 3,15; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5; 14
Исполнение	— общепромышленное
	Ж2 — общепромышленное теплостойкое
	К1 — коррозионностойкое
	К1Ж2 — коррозионностойкое теплостойкое
	В — взрывозащищенное
	ВЖ2 — взрывозащищенное теплостойкое
	ВК1 — взрывозащищенное коррозионностойкое
	ВК3 — взрывозащищенное (материал – алюминиевые сплавы)
Параметры двигателя Ny*n	Ny — мощность электродвигателя (кВт)
Параметры двигателя Ny*n	n — частота вращения рабочего колеса (об/мин)
Положение корпуса	П0, П45, П90, П270, П315
Положение корпуса	Л0, Л45,Л90, Л270, Л315
Комплектация термо-шумоизолирующим кожухом	— без термо-шумоизолирующего кожуха
Комплектация термо-шумоизолирующим кожухом	ТШК — с термо-шумоизолирующим кожухом

Технические характеристики ВР 280-46-2

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-2	1450	0,18	56А4	0,57 — 0,80	270 — 310	21	ДО-38	4
	1450	0,25	63А4	0,57 — 1,07	270 — 330	21
	1450	0,37	63В4	0,57 — 1,30	270 — 305	21
	2900	1,1	71B2	1,11 — 1,57	1080 — 1210	25
	2900	1,5	80А2	1,11 — 2,00	1080 -1310	29
	2900	2,2	80B2	1,11 — 2,55	1080 — 1220	29

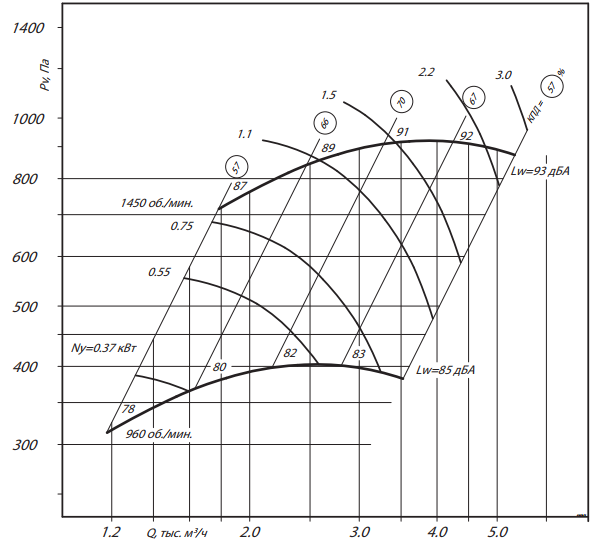

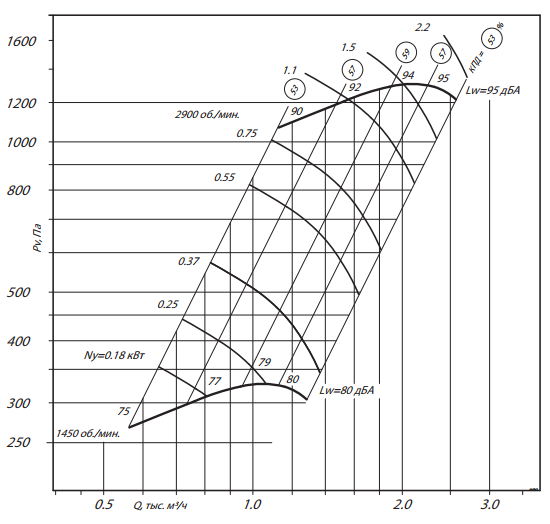

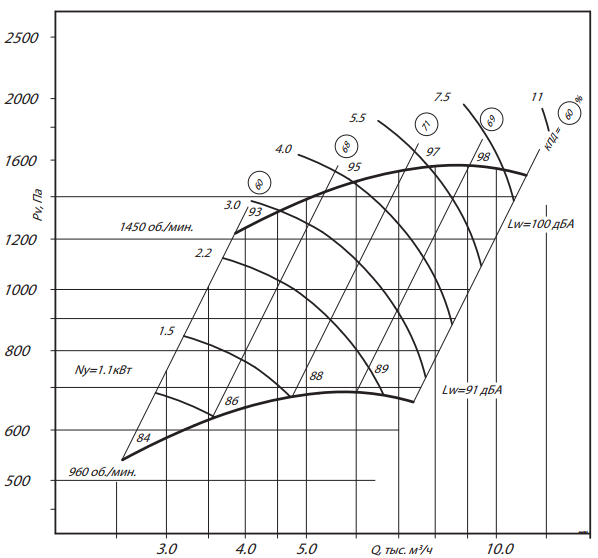

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-2

Акустические характеристики ВР 280-46-2

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-2	1500	71	75	77	84	70	67	60	86	90
ВР 280-46-2	3000	83	88	91	94	95	87	84	99	93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

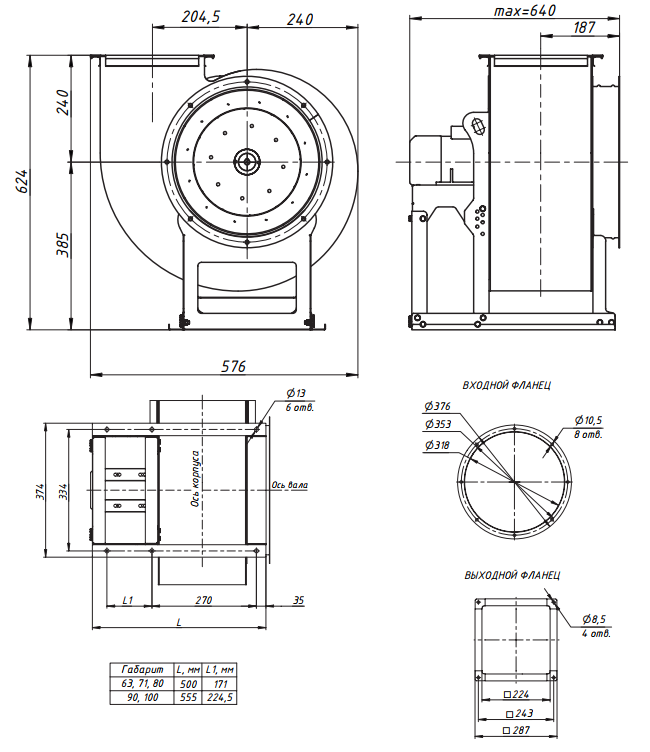

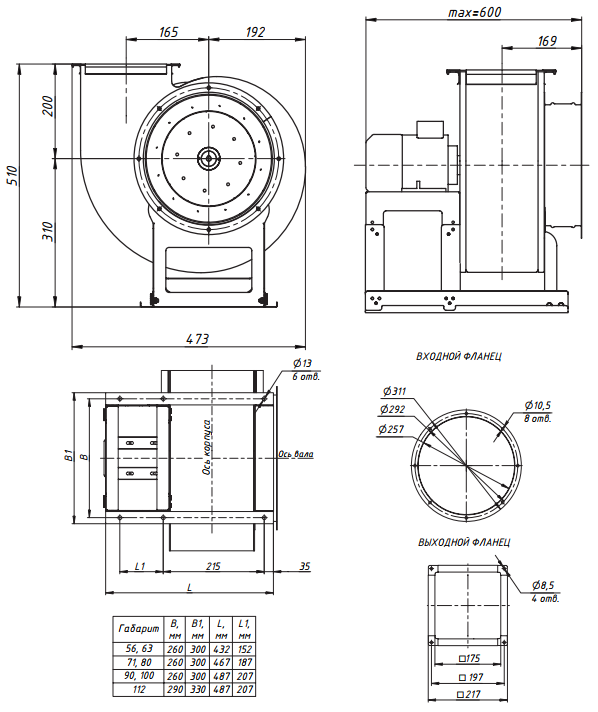

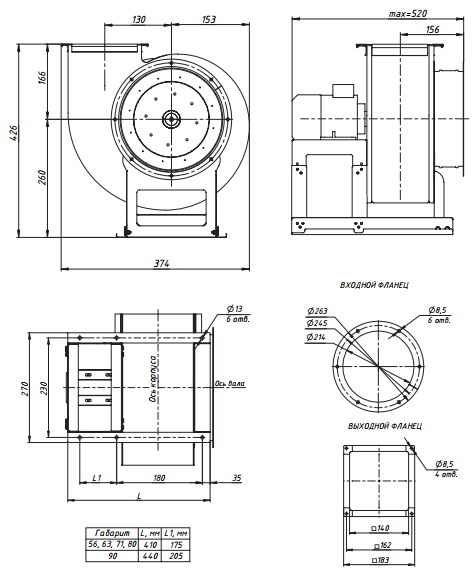

Габаритные и присоединительные размеры ВР 280-46-2

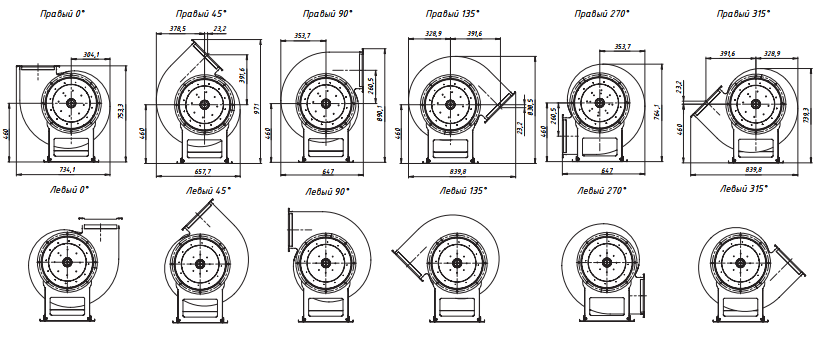

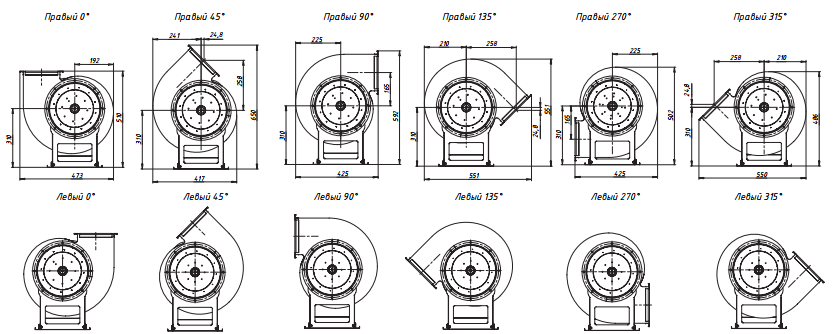

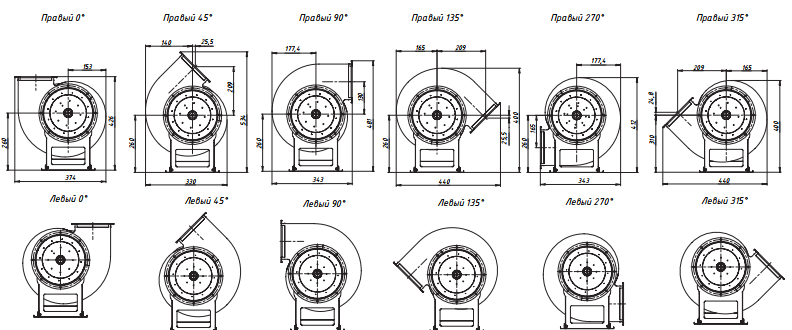

Габаритно-присоединительные размеры ВР 280-46-2, зависящие от положения корпуса

Технические характеристики ВР 280-46-2,5

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-2,5	1450	0,37	63B4	0,89 — 1,20	410 — 470	25	ДО-38	4
	1450	0,55	71А4	0,89 — 1,90	410 — 520	28
	1450	0,75	71В4	0,89 — 2,40	410 — 510	29
	1450	1,1	80А4	0,89 — 2,55	410 — 495	33
	2900	2,2	80B2	1,80 — 2,45	1600 — 1830	27
	2900	3	90L2	1,80 — 3,20	1600 — 2040	43
	2900	4	100S2	1,80 — 3,90	1600 — 2100	51
	2900	5,5	100L2	1,80 — 4,90	1600 — 2000	56
	2900	7,5	112М2	1,80 — 5,10	1600 — 2000	71	ДО-39

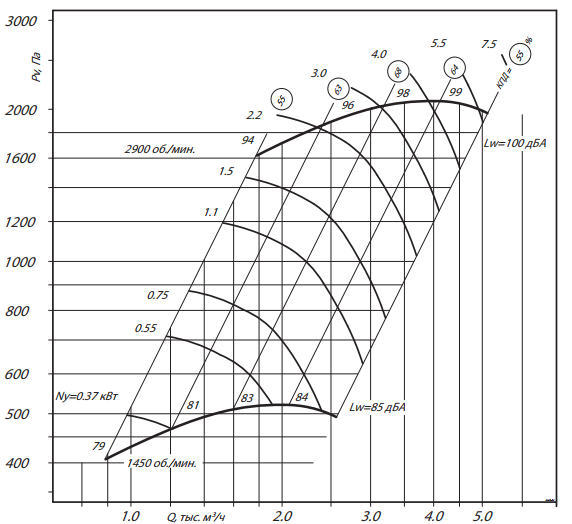

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-2,5

Акустические характеристики ВР 280-46-2,5

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-2,5	1500	76	77	78	79	74	72	70	83	90
ВР 280-46-2,5	3000	92	92	93	94	95	90	88	100	93

Габаритные и присоединительные размеры ВР 280-46-2,5

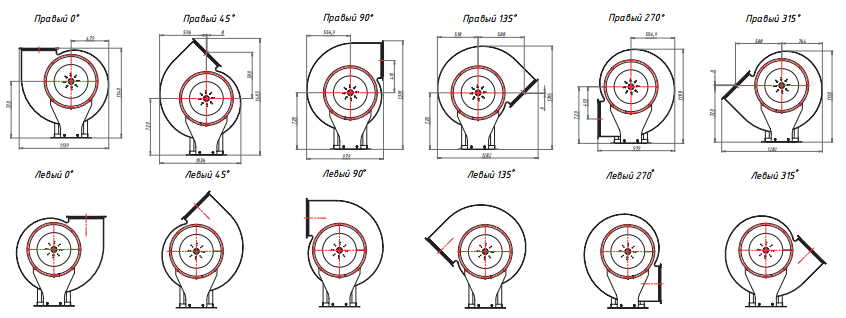

Габаритно-присоединительные размеры ВР 280-46-2,5, зависящие от положения корпуса

Технические характеристики ВР 280-46-3,15

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-3,15	960	0,37	71А6	1,18 — 1,60	320 — 370	38	ДО-38	4
	960	0,55	71B6	1,18 — 2,61	320 — 405	40
	960	0,75	80А6	1,18 — 3,35	320 — 390	47
	960	1,1	80B6	1,18 — 3,55	320 — 380	50
	1450	1,1	80А4	1,79 — 2,60	710 — 860	43
	1450	1,5	80B4	1,79 — 3,40	710 — 910	46
	1450	2,2	90L4	1,79 — 4,80	710 — 900	53
	1450	3	100S4	1,79 — 5,4	710 — 890	65	ДО-39

Акустические характеристики ВР 280-46-3,15

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-3,15	1000	74	76	82	69	66	59	56	83	90
ВР 280-46-3,15	1500	79	83	85	91	78	75	68	92	93

Габаритные и присоединительные размеры ВР 280-46-3,15

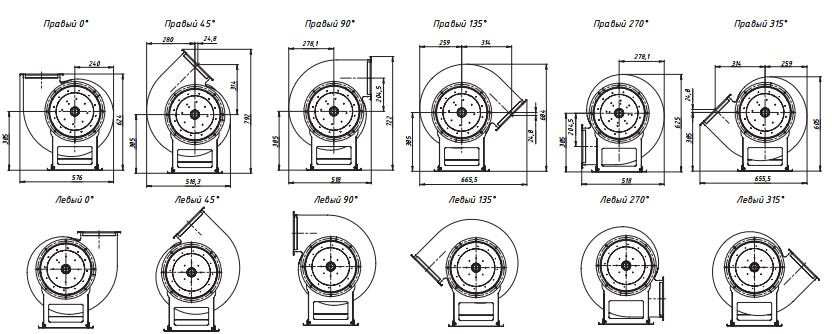

Габаритно-присоединительные размеры ВР 280-46-3,15, зависящие от положения корпуса

Технические характеристики ВР 280-46-4

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-4	960	1,1	80B6	2,55 — 3,55	540 — 625	65	ДО-39	4
	960	1,5	90L6	2,55 — 4,75	540 — 680	67
	960	2,2	100L6	2,55 — 6,60	540 — 690	77
	960	3	112МА6	2,55 — 7,55	540 — 660	87
	1450	4	100L4	3,81 — 5,45	1230 — 1480	77
	1450	5,5	112M4	3,81 — 6,85	1230 — 1580	89
	1450	7,5	132S4	3,81 — 10,3	1230 — 1565	117	ДО-40
	1450	11	132М4	3,81 — 11,4	1230 — 1550	129	ДО-40

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-4

Акустические характеристики ВР 280-46-4

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-4	1000	83	83	85	81	78	75	68	87	90
ВР 280-46-4	1500	92	93	92	94	91	88	75	96	93

Габаритные и присоединительные размеры ВР 280-46-4

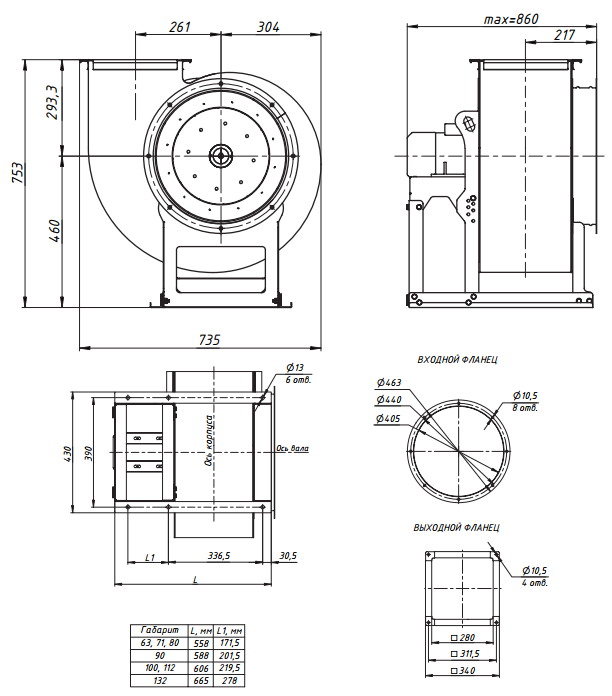

Габаритно-присоединительные размеры ВР 280-46-4, зависящие от положения корпуса

Технические характеристики ВР 280-46-5

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-5	960	4	112MB6	5,0 — 8,40	860 — 1070	131	ДО-40	5
	960	5,5	132S6	5,0 — 11,15	860 — 1150	153
	960	7,5	132M6	5,0 — 14,15	860 — 1120	162
	960	11	160S6	5,0 — 16,0	860 — 1095	217
	1450	11	132M4	7,50 — 10,8	1980 — 2380	163
	1450	15	160S4	7,50 — 14,5	1980 — 2500	214	ДО-41	5
	1450	18,5	160M4	7,50 — 17,0	1980 — 2540	223
	1450	22	180S4	7,50 — 19,0	1980 — 2580	253
	1450	30	180M4	7,50 — 24,5	1980 — 2500	276

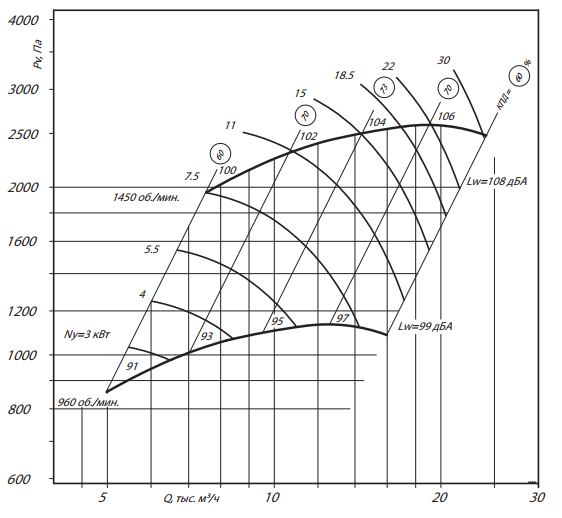

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-5

Акустические характеристики ВР 280-46-5

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-5	1000	87	88	92	94	90	86	81	73	94
ВР 280-46-5	1500	97	98	102	104	100	96	91	83	104

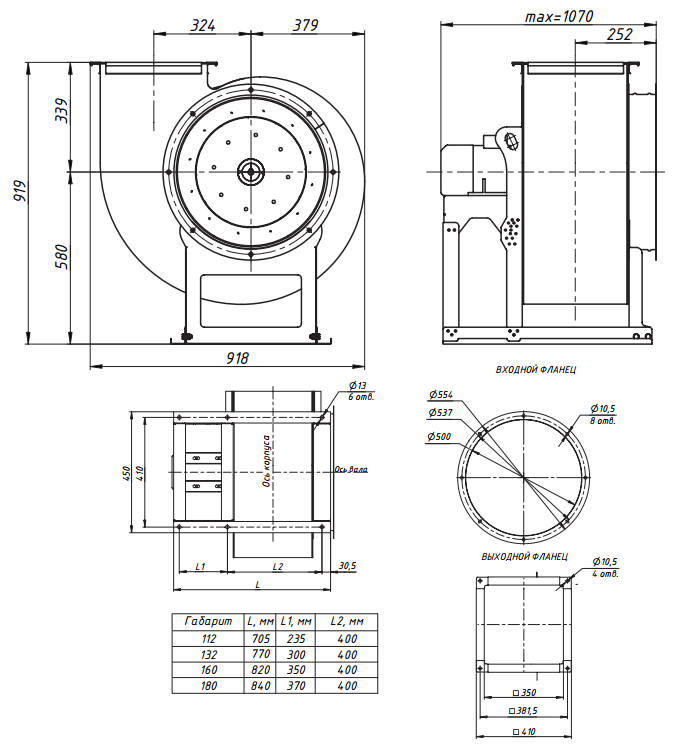

Габаритные и присоединительные размеры ВР 280-46-5

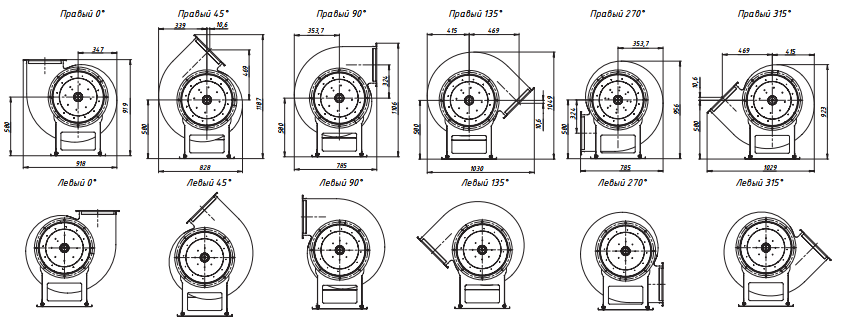

Габаритно-присоединительные размеры ВР 280-46-5, зависящие от положения корпуса

Технические характеристики ВР 280-46-6,3

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-6,3	725	5,5	132М8	7,50 — 12,6	790 — 980	192	ДО-41	5
	725	7,5	160S8	7,50 — 17,3	790 — 1040	252
	725	11	160М8	7,50 — 23,0	790 — 1020	268
	725	15	180М8	7,50 — 24,6	790 — 990	308
	960	11	160S6	10,1 — 15,6	1390 — 1640	253
	960	15	160М6	10,1 — 20,5	1390 — 1790	263	ДО-42	5
	960	18,5	180М6	10,1 — 24,4	1390 — 1820	312
	960	22	200М6	10,1 — 28,0	1390 — 1810	346
	960	30	200L6	10,1 — 33,1	1390 — 1780	380

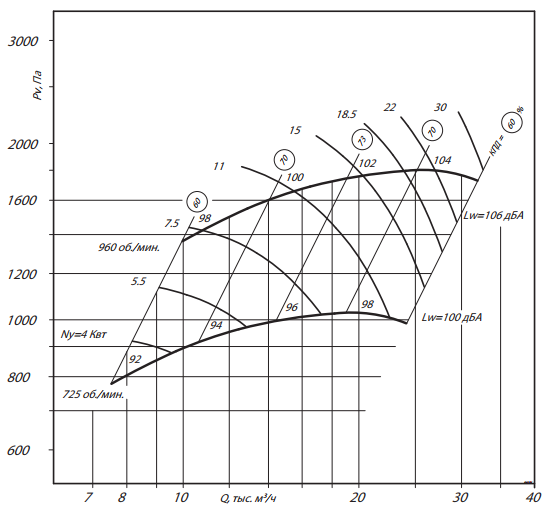

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-6,3

Акустические характеристики ВР 280-46-6,3

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-6,3	750	88	89	93	95	91	87	82	74	93
ВР 280-46-6,3	1000	96	97	101	103	99	95	90	82	110

Габаритные и присоединительные размеры ВР 280-46-6,3

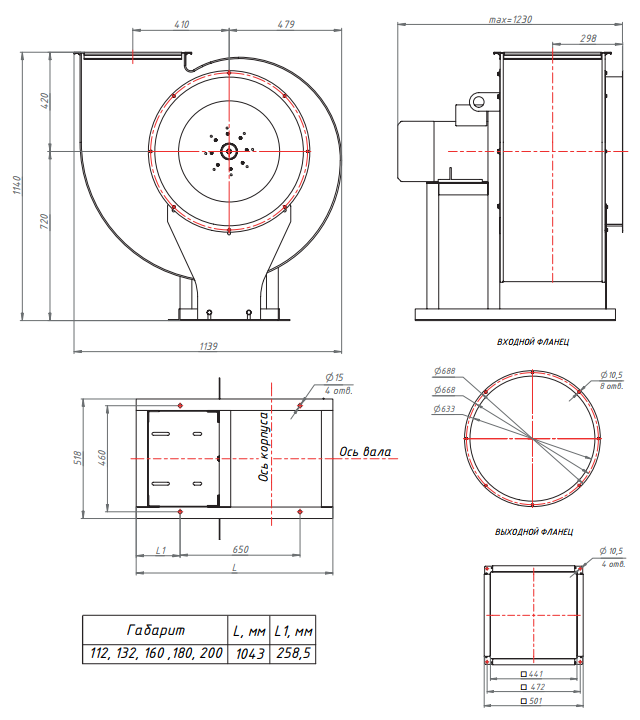

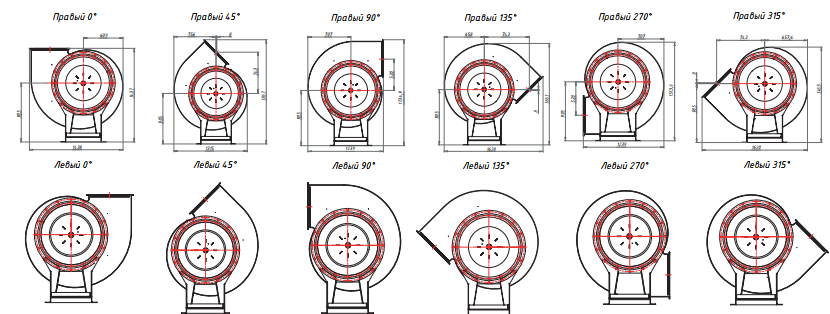

Габаритно-присоединительные размеры ВР 280-46-6,3, зависящие от положения корпуса

Технические характеристики ВР 280-46-8

Марка и типоразмер	Электродвигатель			Параметры рабочей зоны		Масса, кг	Виброизоляторы
Марка и типоразмер	Частота вращения об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество
ВР 280-46-8	725	15	180М8	15,3 — 24,1	1250 — 1530	433	ДО-42	5
	725	18,5	200М8	15,3 — 27,5	1250 — 1580	469	ДО-42	5
	725	22	200L8	15,3 — 32,0	1250 — 1640	503	ДО-43	6
	725	30	225М8	15,3 — 41,0	1250 — 1630	575
	725	37	250S8	15,3 — 48,1	1250 — 1600	666
	960	37	225М6	20,5 — 33,8	2200 — 2750	568
	960	45	250S6	20,5 — 40,0	2200 — 2850	645
	960	55	250М6	20,5 — 47,1	2200 — 2900	678
	960	75	280S6	20,5 — 59,1	2200 — 2850	1037
	960	90	280М6	20,5 — 65,4	2200 — 2800	963

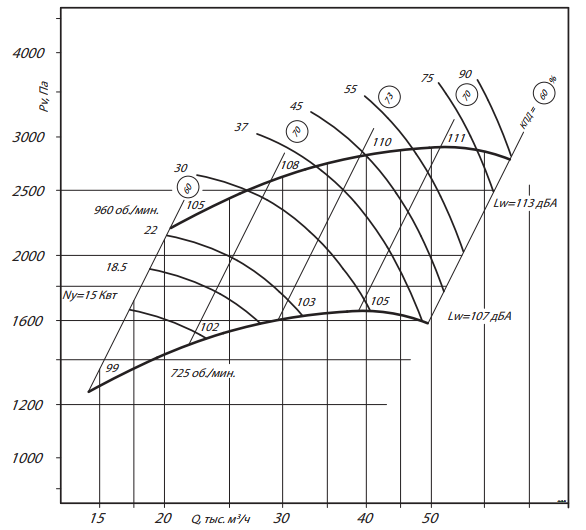

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВР 280-46-8

Акустические характеристики ВР 280-46-8

Типоразмер вентилятора	Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Типоразмер вентилятора	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
ВР 280-46-8	750	96	97	101	103	99	95	90	82	103
ВР 280-46-8	1000	103	104	108	110	106	102	97	89	110

Габаритные и присоединительные размеры ВР 280-46-8

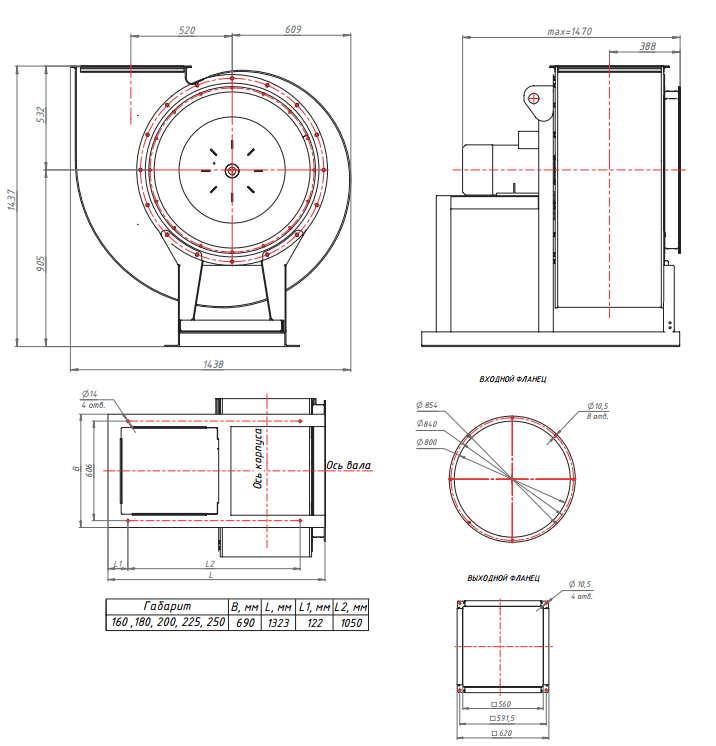

Габаритно-присоединительные размеры ВР 280-46-8, зависящие от положения корпуса

Производитель оставляет за собой право для улучшения качества выпускаемого оборудования вносить изменения размеров и комплектации без уведомления.
