Назначение

Вентиляторы ВРАН-ДУ/ДУВ устанавливаются в специальных вытяжных вентиляционных системах для удаления возникающих при пожаре газов и одновременно отвода тепла за пределы помещения, могут перемещать газовоздушные смеси с температурой до 400°С до 600°С в течение не  менее 120 минут.

Вентиляторы ВРАН-Т80, ВРАН-Т200 устанавливаются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых сооружений.

Вентиляторы изготавливаются 16-типорезамеров: 2,5; 2,8; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5; 14.

Выпускают вентиляторы следующих исполнений:

— общепромышленное (Н)

— взрывозащищенное (В)

— коррозионностойкое (К1)

— взрывозащищенное коррозионностойкое (ВК1)

Вентиляторы сертифицированы для использования  в системах дымоудаления и аттестованы для использования во взрывоопасных производствах.

Конструкция

Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы, обеспечивающей высокий КПД и низкий шум. Спиральный корпус — поворотный. Вентиляторы имеют две модификации в изготовлении ВРАН6 и ВРАН9 отличающиеся количеством и формой лопаток рабочего колеса.

Предусмотрена возможность работы вентиляторов в режиме Т80, Т200, дымоудаления (ДУ) или в совмещенных режимах вентиляции и дымоудаления (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы.

Для всех вентиляторов предусмотрена дополнительная комплектация: термо-шумоизолирующим кожухом; виброизоляторами и вставками гибкими термостойкими для снижения динамических нагрузок; фланцами обратными для соединения с ответными воздуховодами.

Термозащита подшипниковых узлов обеспечивает надежную работу вентилятора при его эксплуатации.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы изготавливаются для работы в условиях умеренного (У), умеренного и холодного (УХЛ) климата по ГОСТ 15150.

Условия эксплуатации:

— температура окружающей среды:
от -45 °С до +40 °С для умеренного климата,
от -60 °С до +40 °С для умеренного и холодного климата;

— среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм-с.

Маркировка

Пример:

Вентилятор радиальный ВРАН9; девятилопаточный; номер 6,3; область применения ДУ; исполнение общепромышленный; температура перемещаемой среды 400°С; климатическое исполнение У2; двигатель с установочной мощностью Nу = 5,5 кВт и  частотой вращения n = 1450 мин ^-1 ( 4 полюса); положение корпуса П90; без ТШК

ВРАН9-063-ДУ400-Н-00550/4-У2-П90-0

Примечание:

• Для климатического исполнения У1, УХЛ1 предусмотрена дополнительная защита двигателя и выхлопа вентилятора.
• Вентиляторы с ТШК (термо-шумоизолирующим кожухом) выполняются для общепромышленного исполнения и положения корпусов 0 и 90 градусов.
• Дополнительная комплектация заказывается отдельной строкой
• Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем

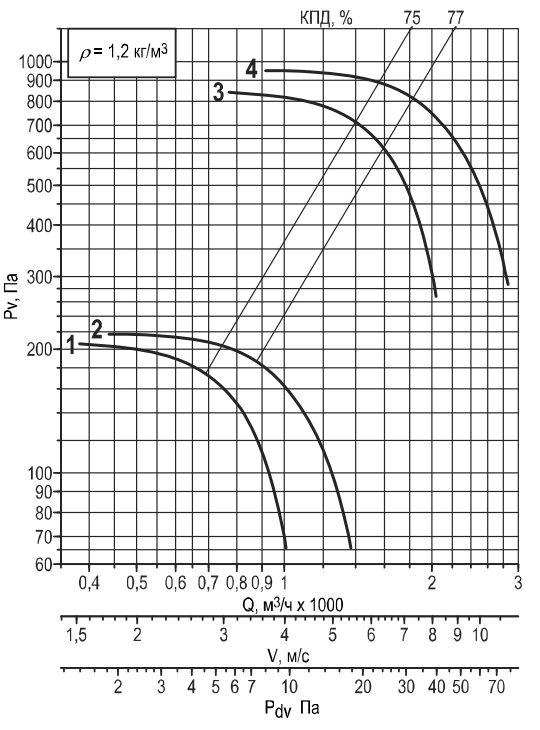

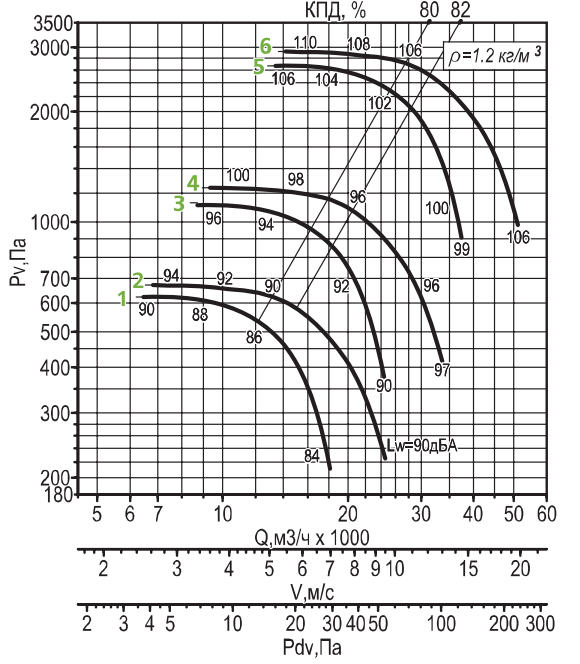

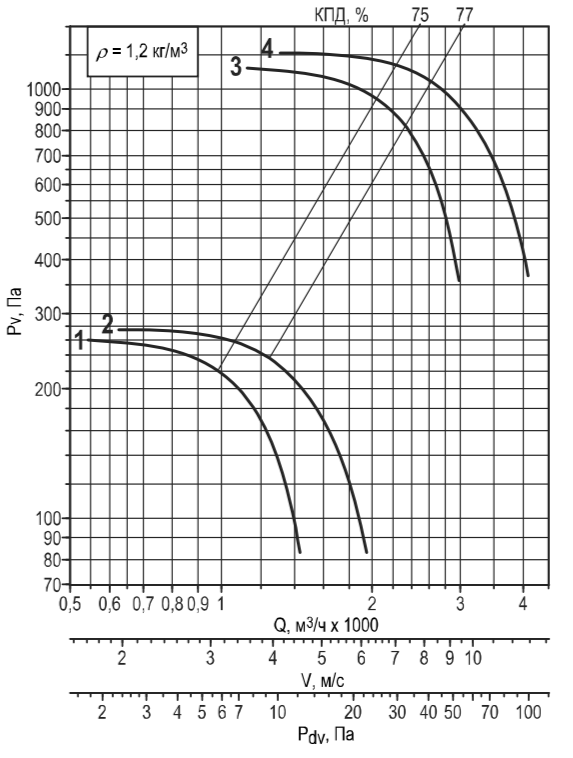

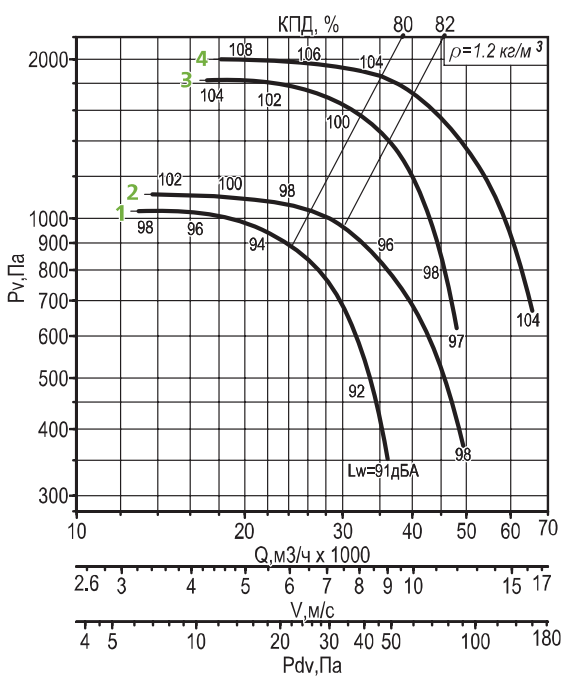

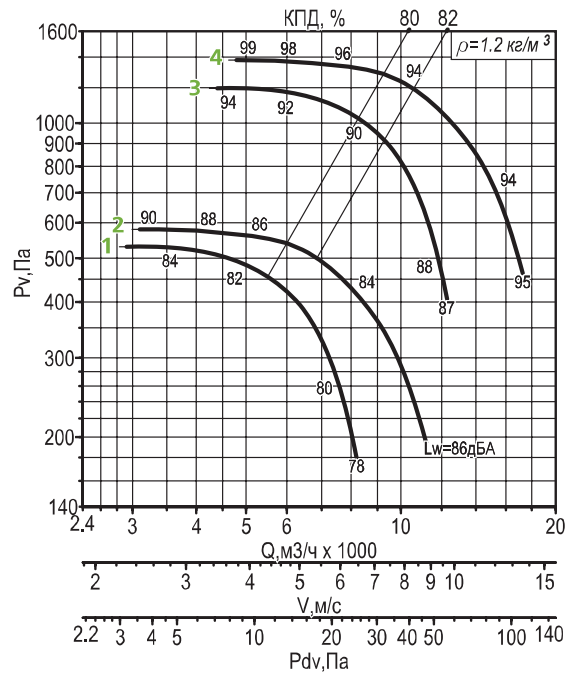

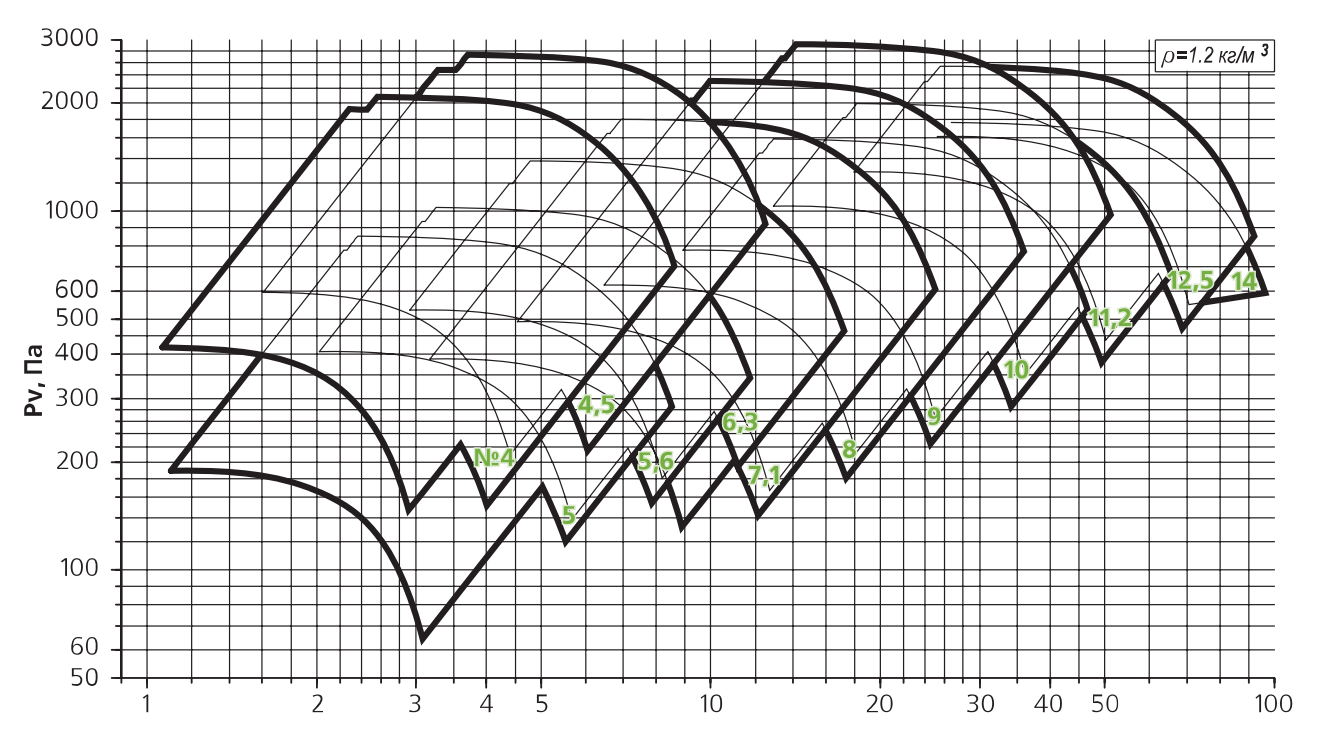

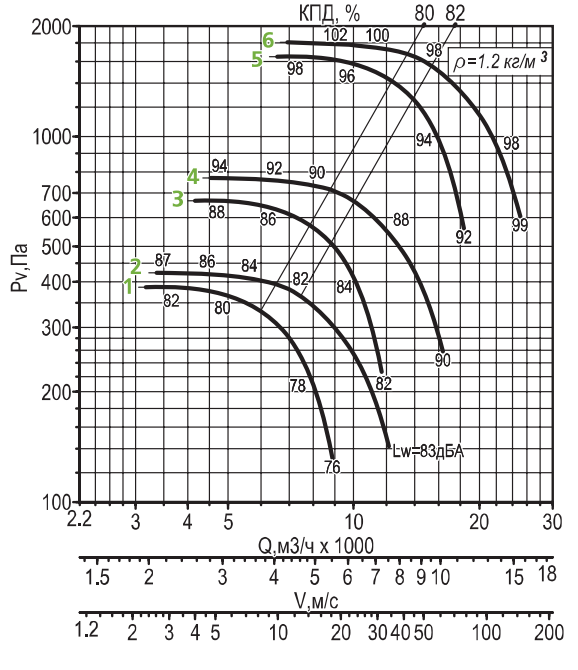

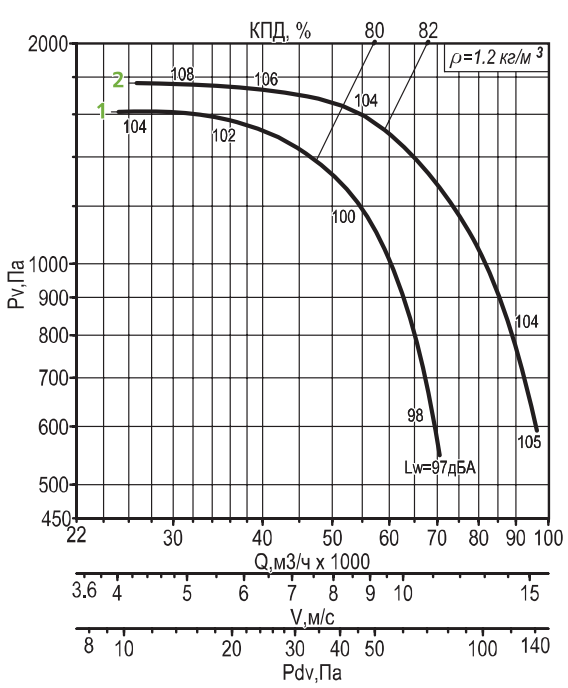

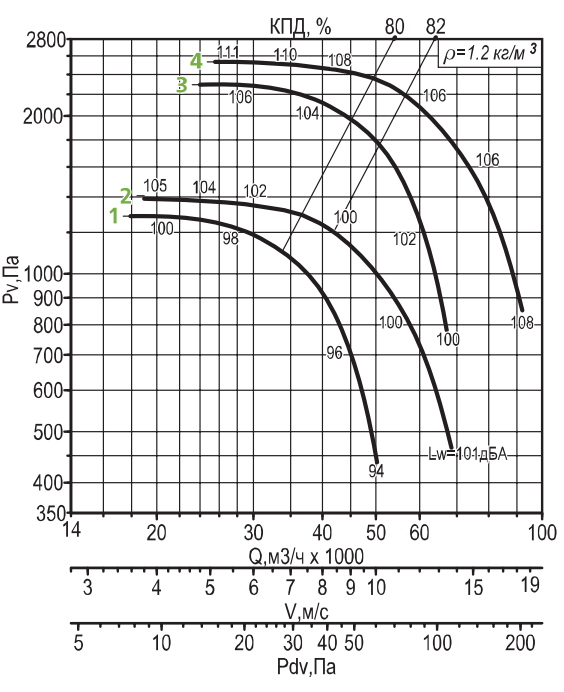

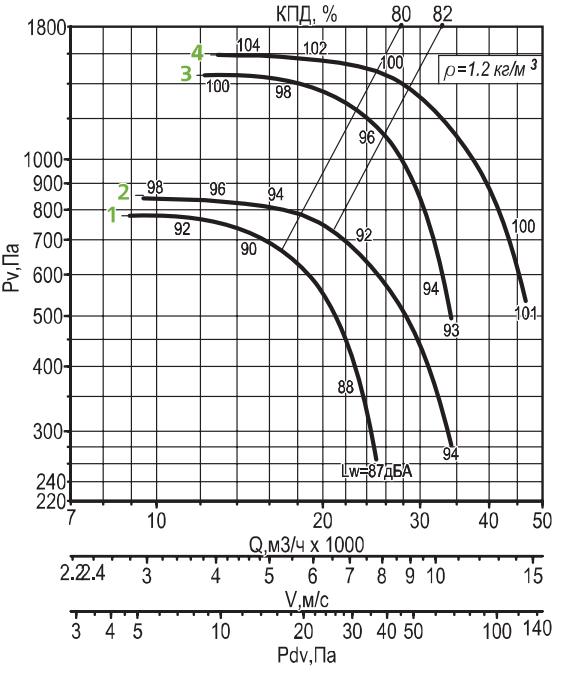

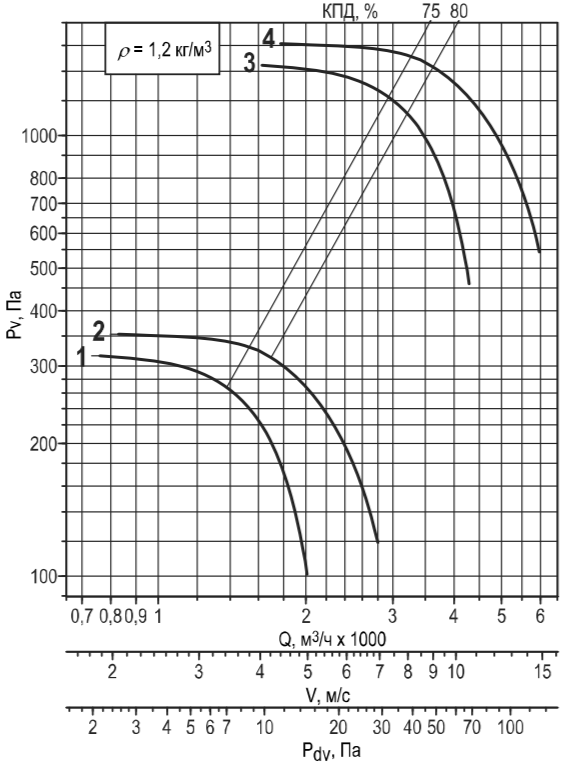

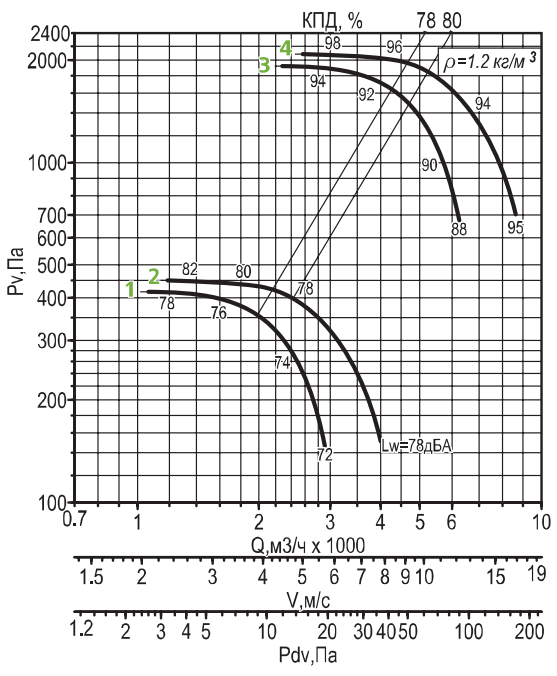

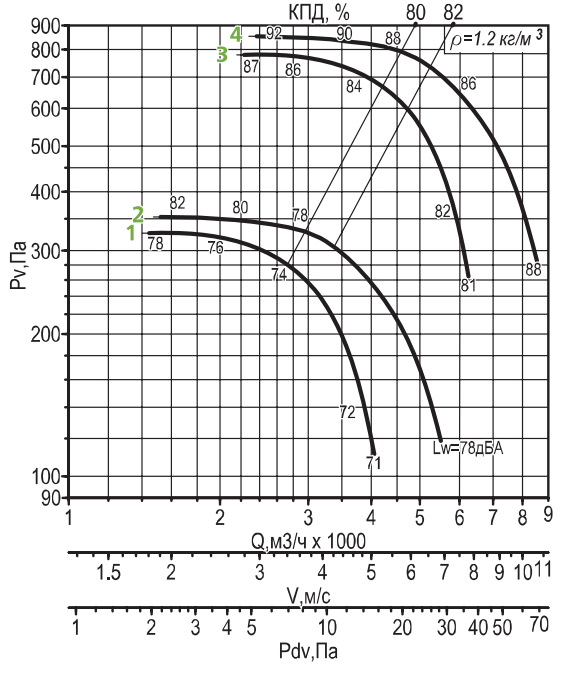

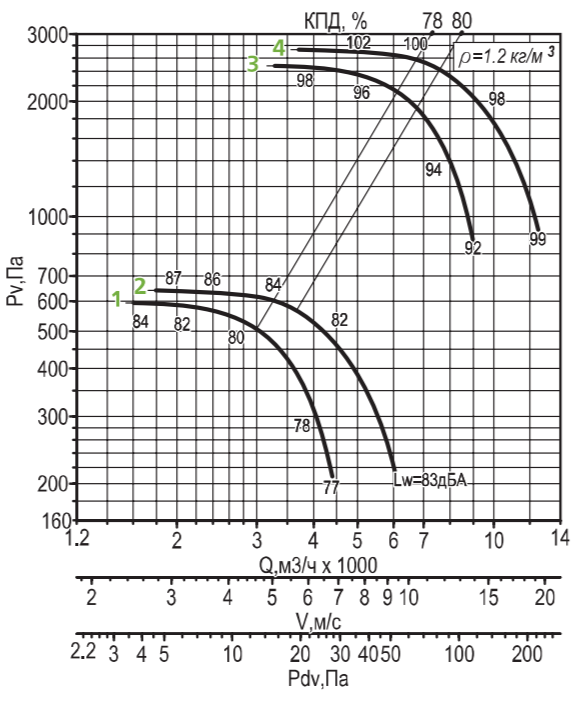

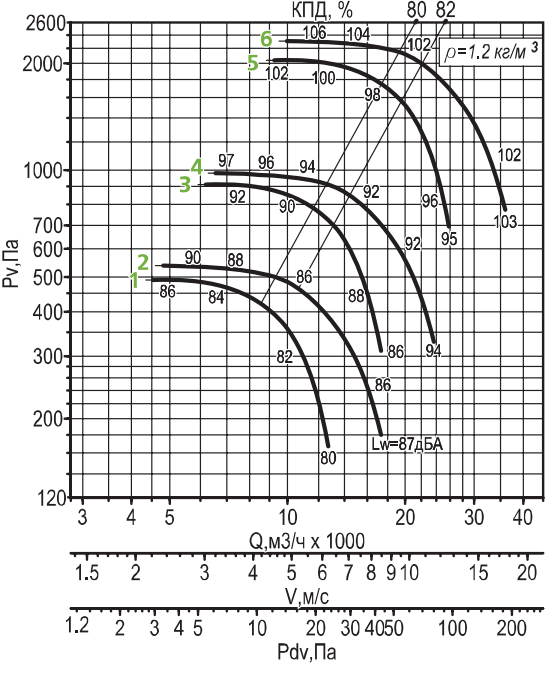

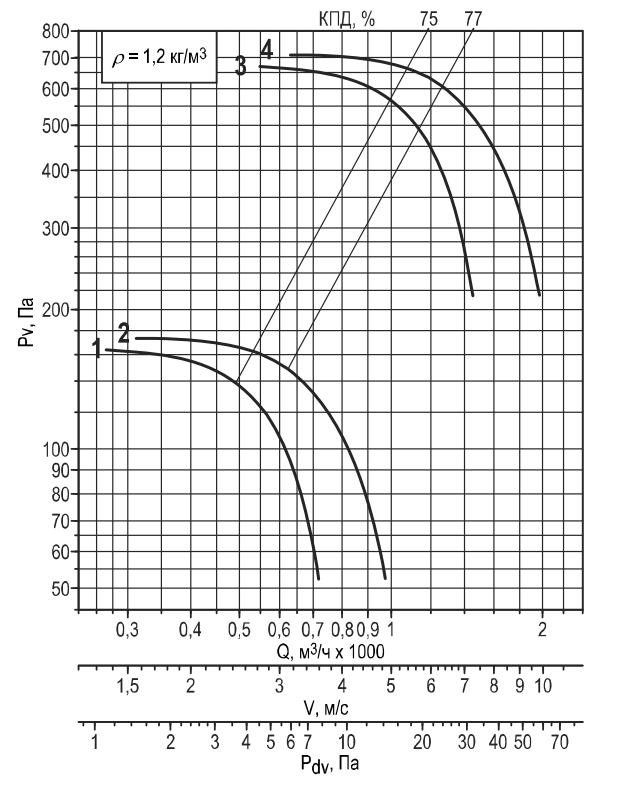

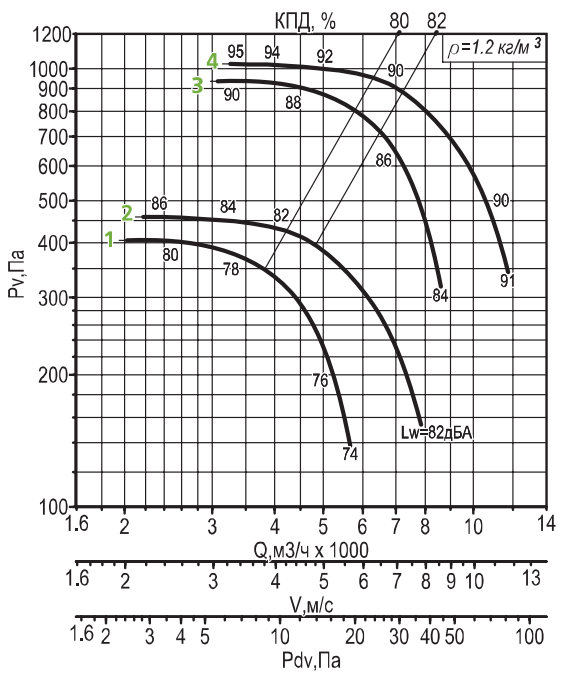

Области аэродинамических параметров

Примечание: Q, м³/ч×1000
