Назначение

Радиальные вентиляторы ВРм ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов для дымоудаления ВРм ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 100 мг./куб.м. Температурный предел в зависимости от исполнения – плюс 400С (минимальная гарантированная работоспособность 2ч) или плюс 600С (в течение часа).

Общие сведения

• Соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009
• Исполнение 1 ( рабочее колесо на валу электродвигателя)
• Специально для систем противодымной вентиляции (ДУ)
• Низкого давления
• Рабочие колеса 2-х типов исполнения: РВ6, РВ9
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
• Возможные исполнения по пределу огнестойкости: 400°C / 2 часа и 600°C / 1,5 часа

Конструкция

Радиальные вентиляторы ВРм ДУ для дымоудаления отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВРм ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

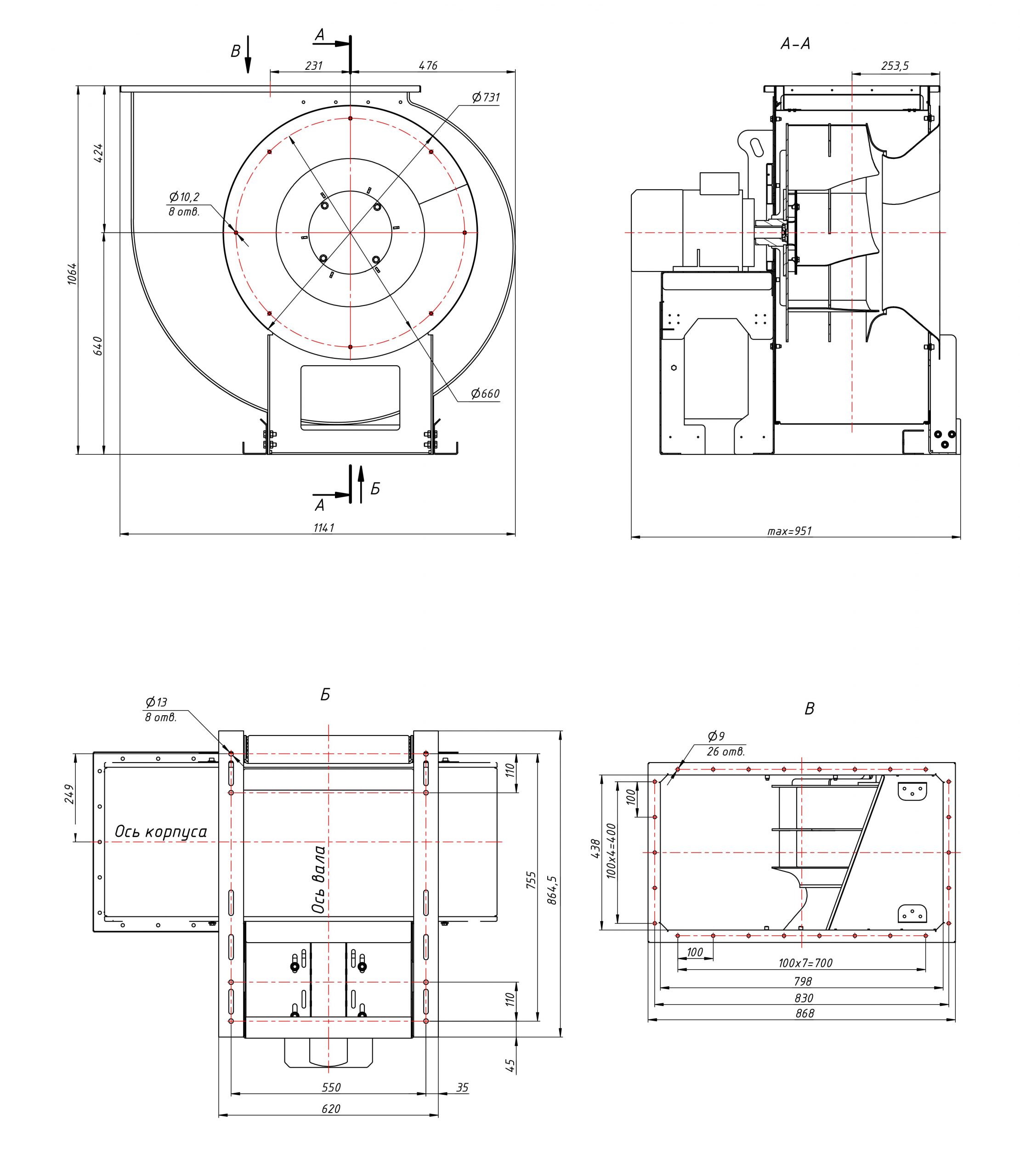

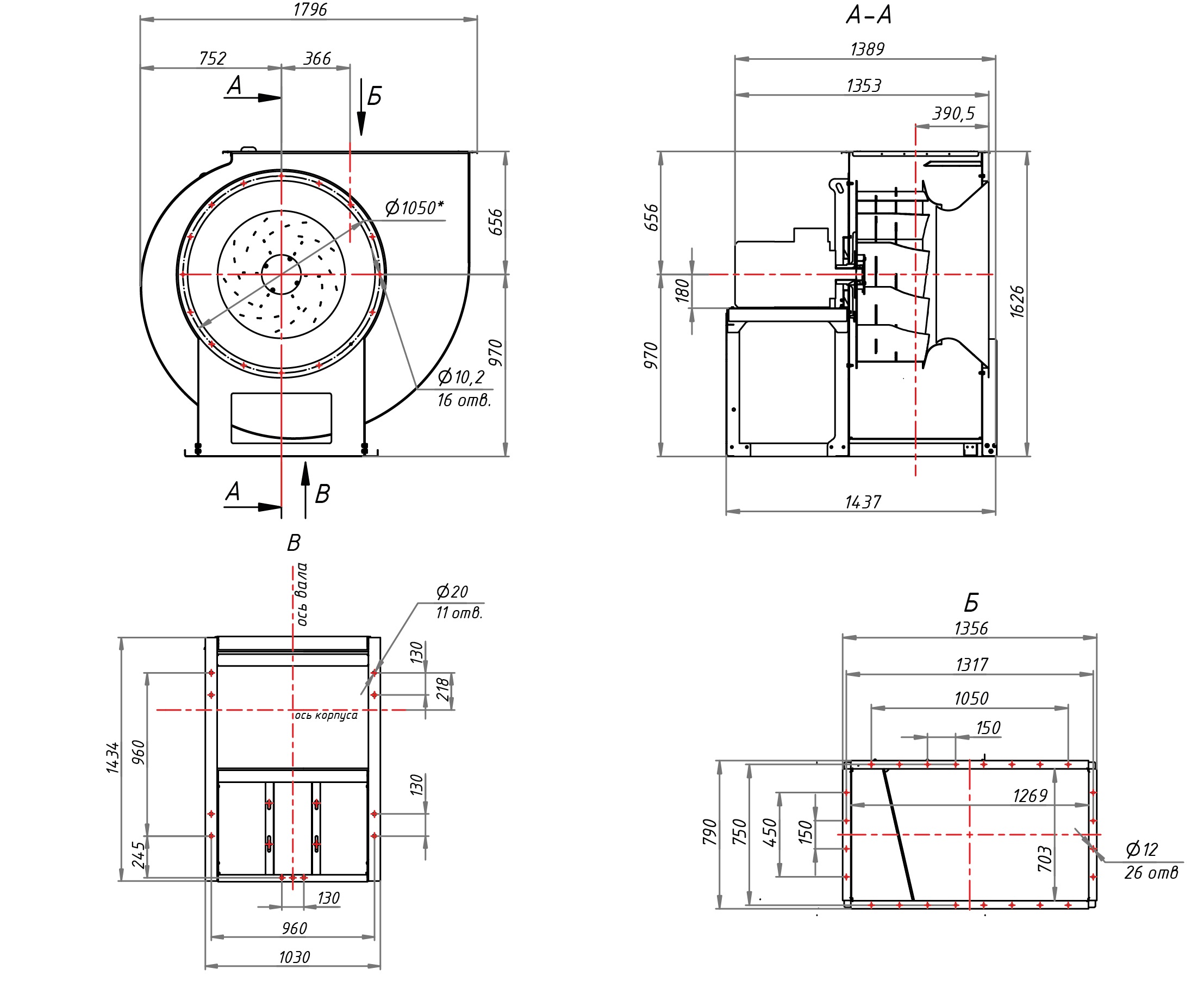

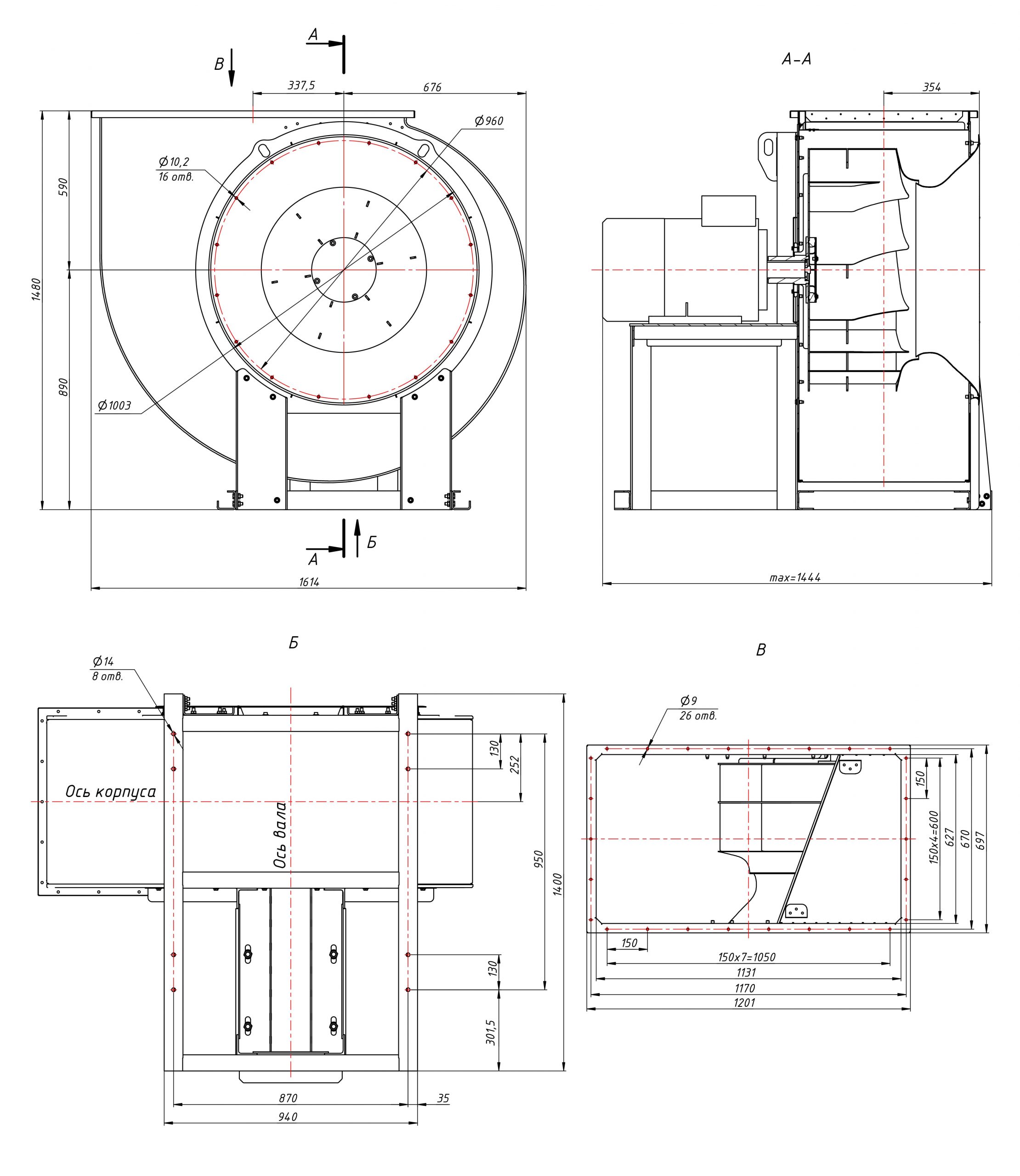

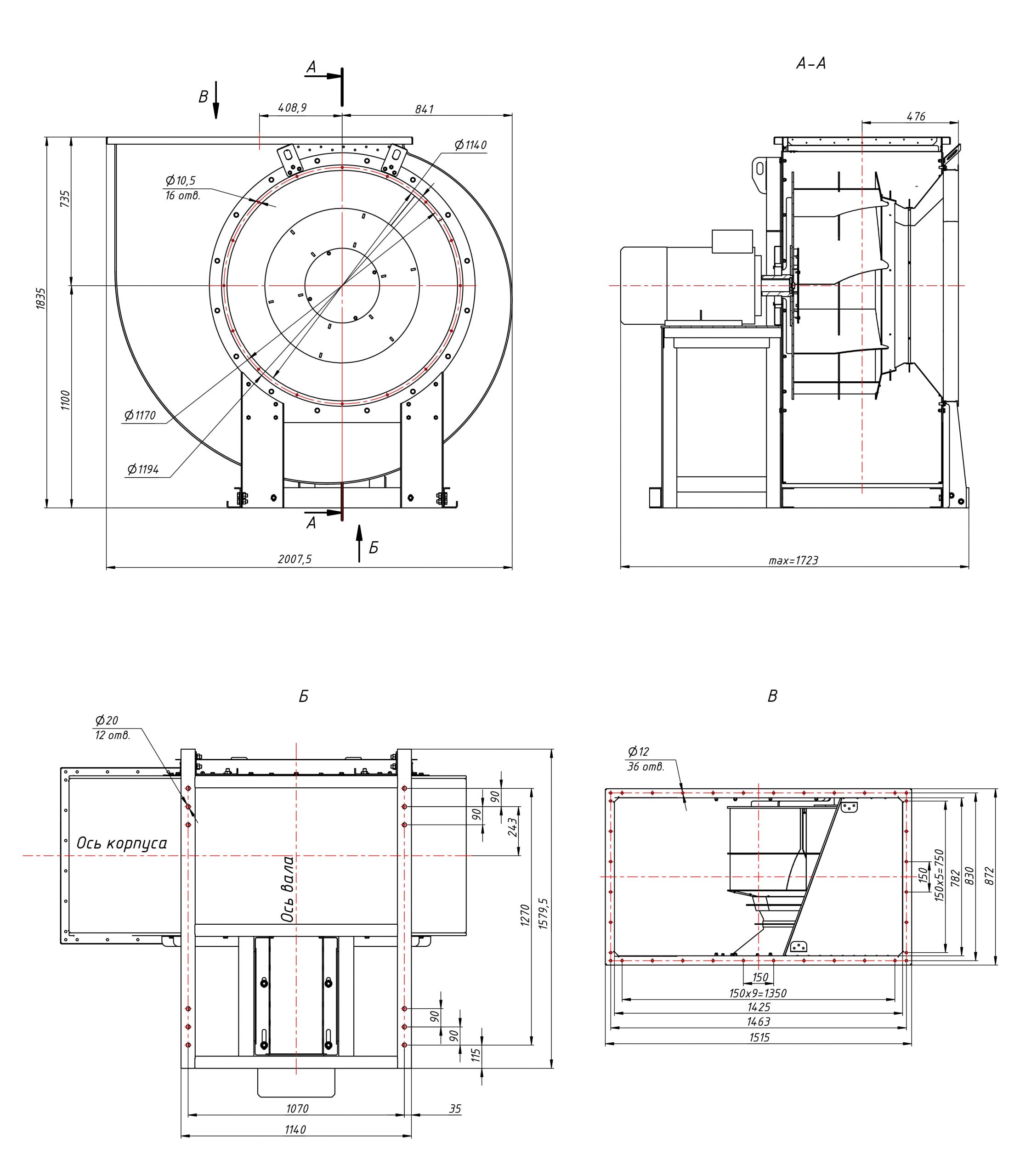

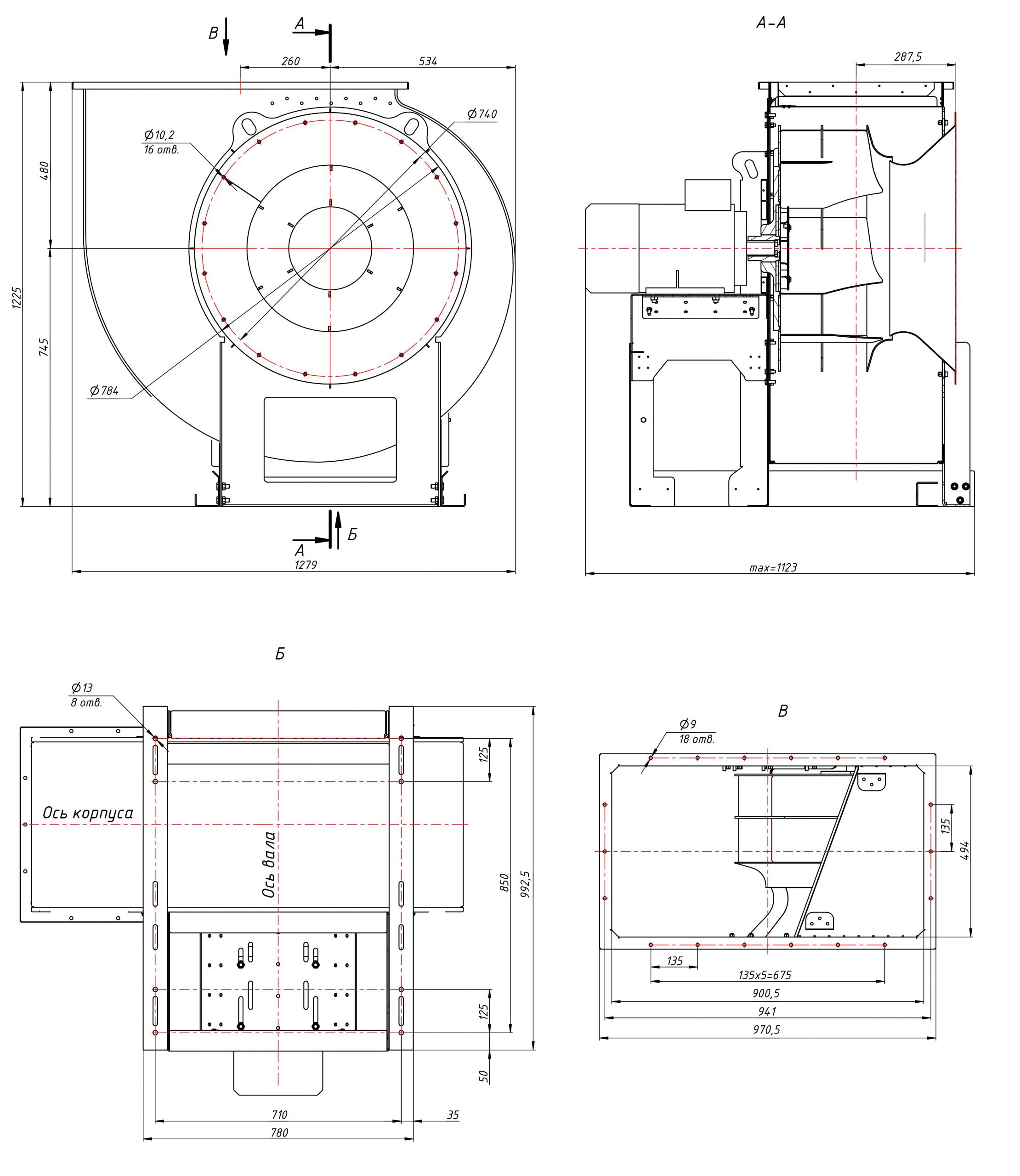

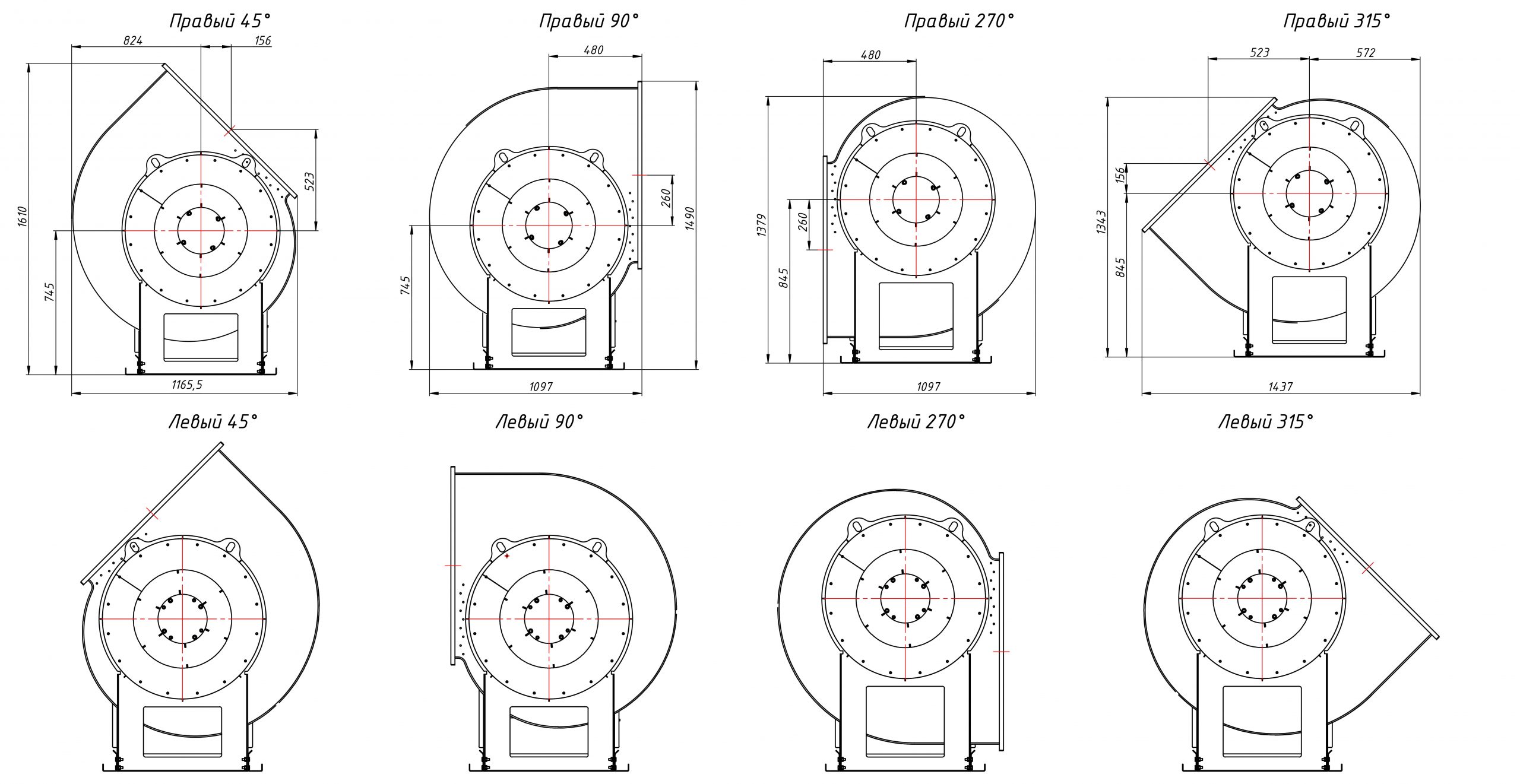

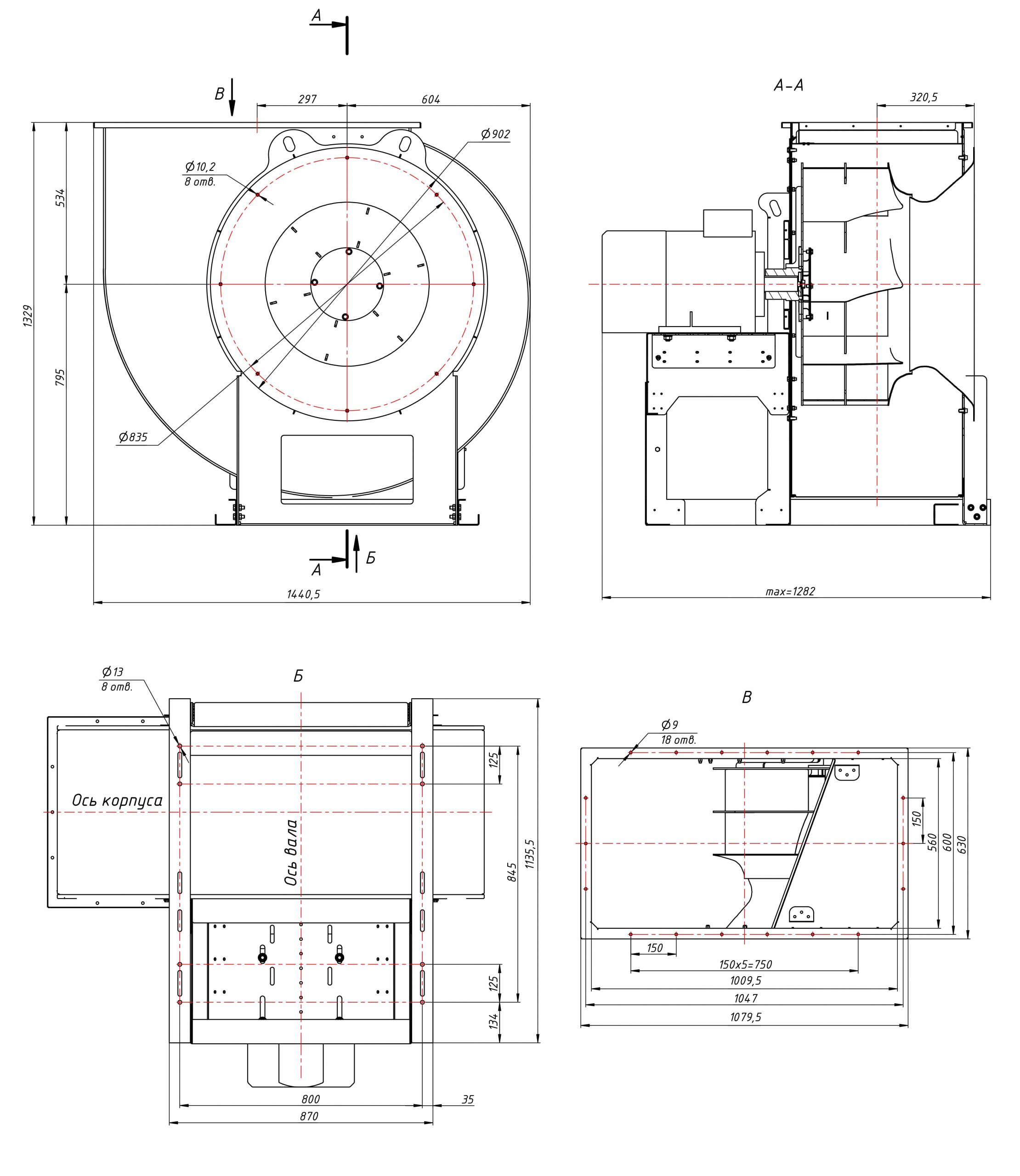

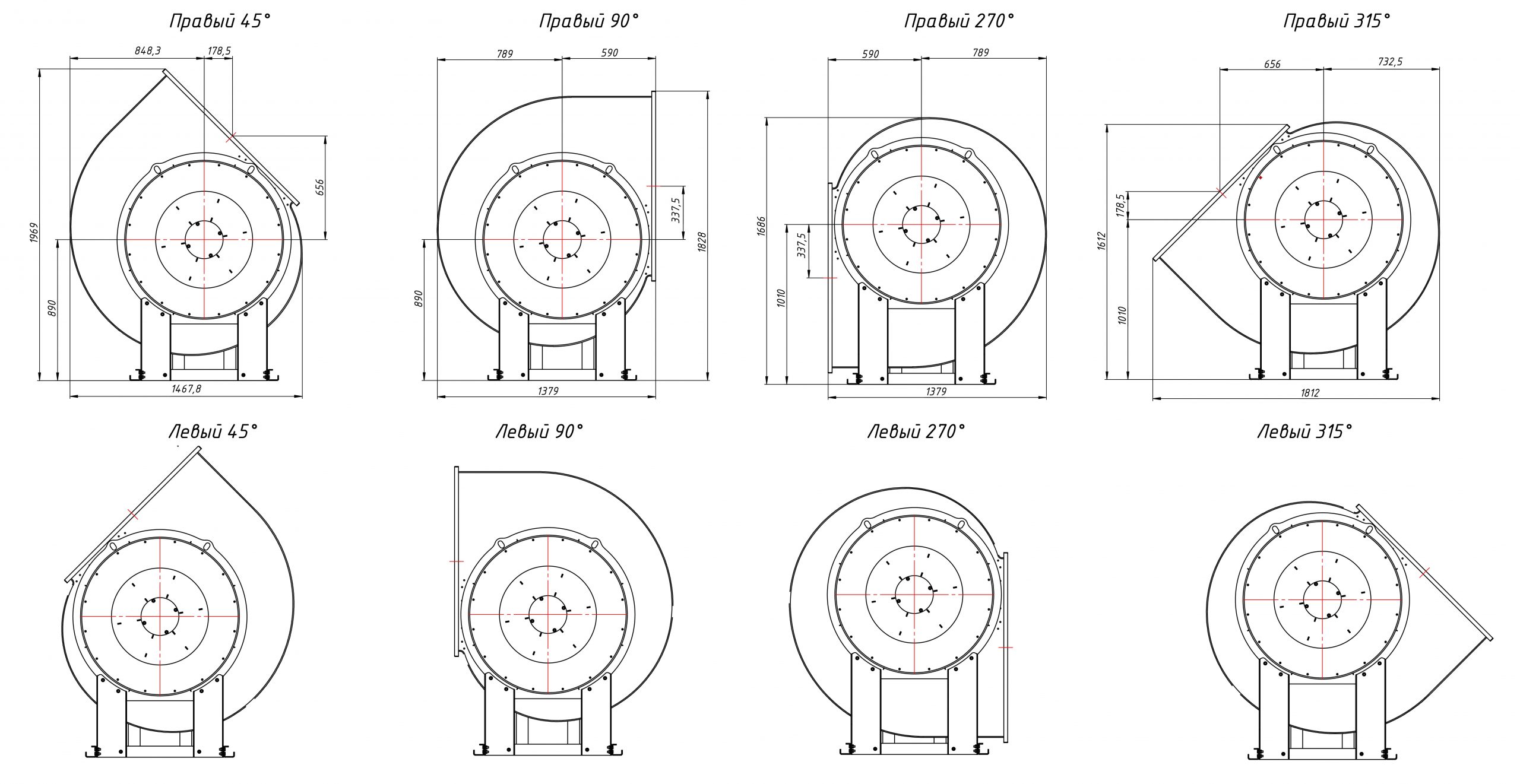

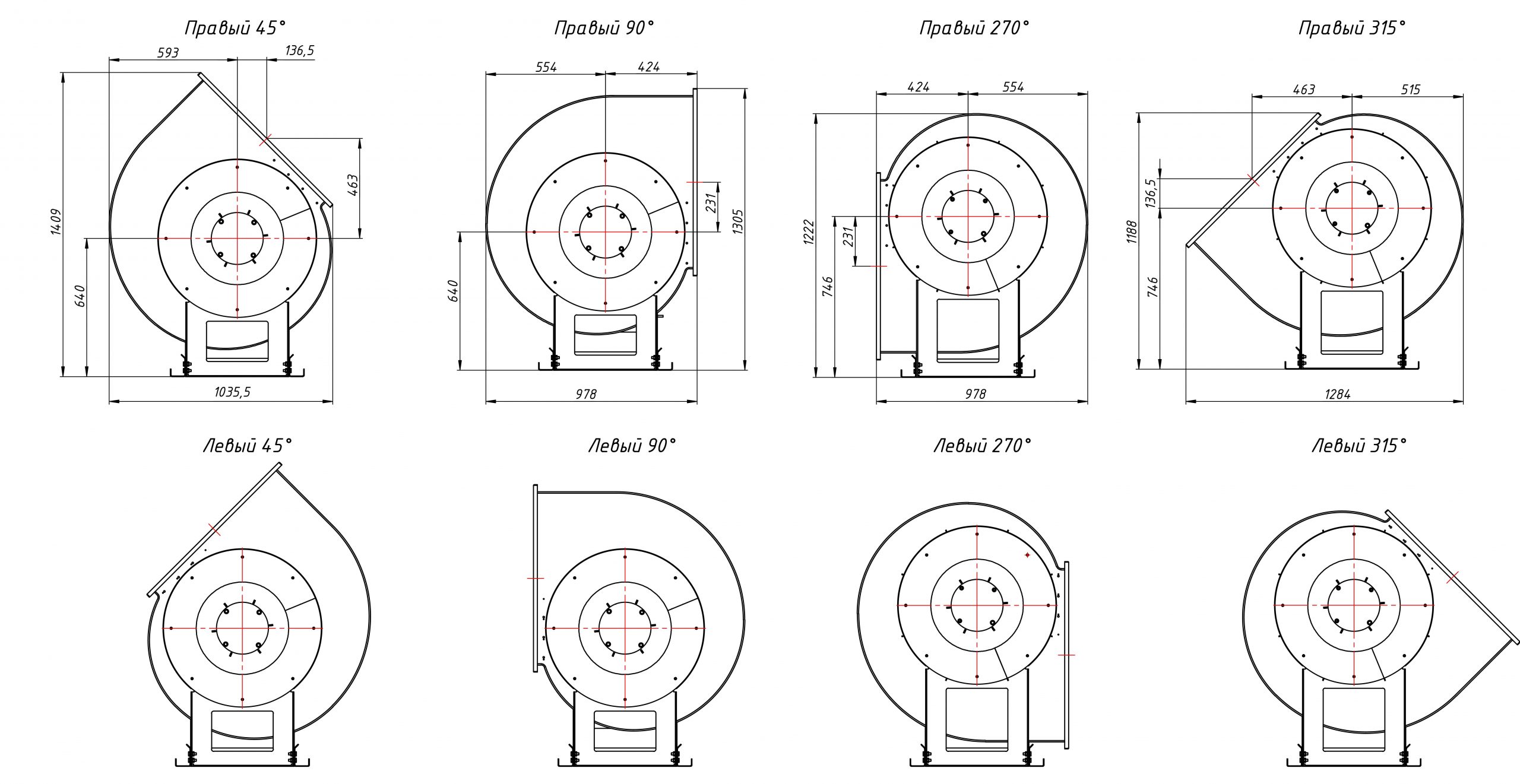

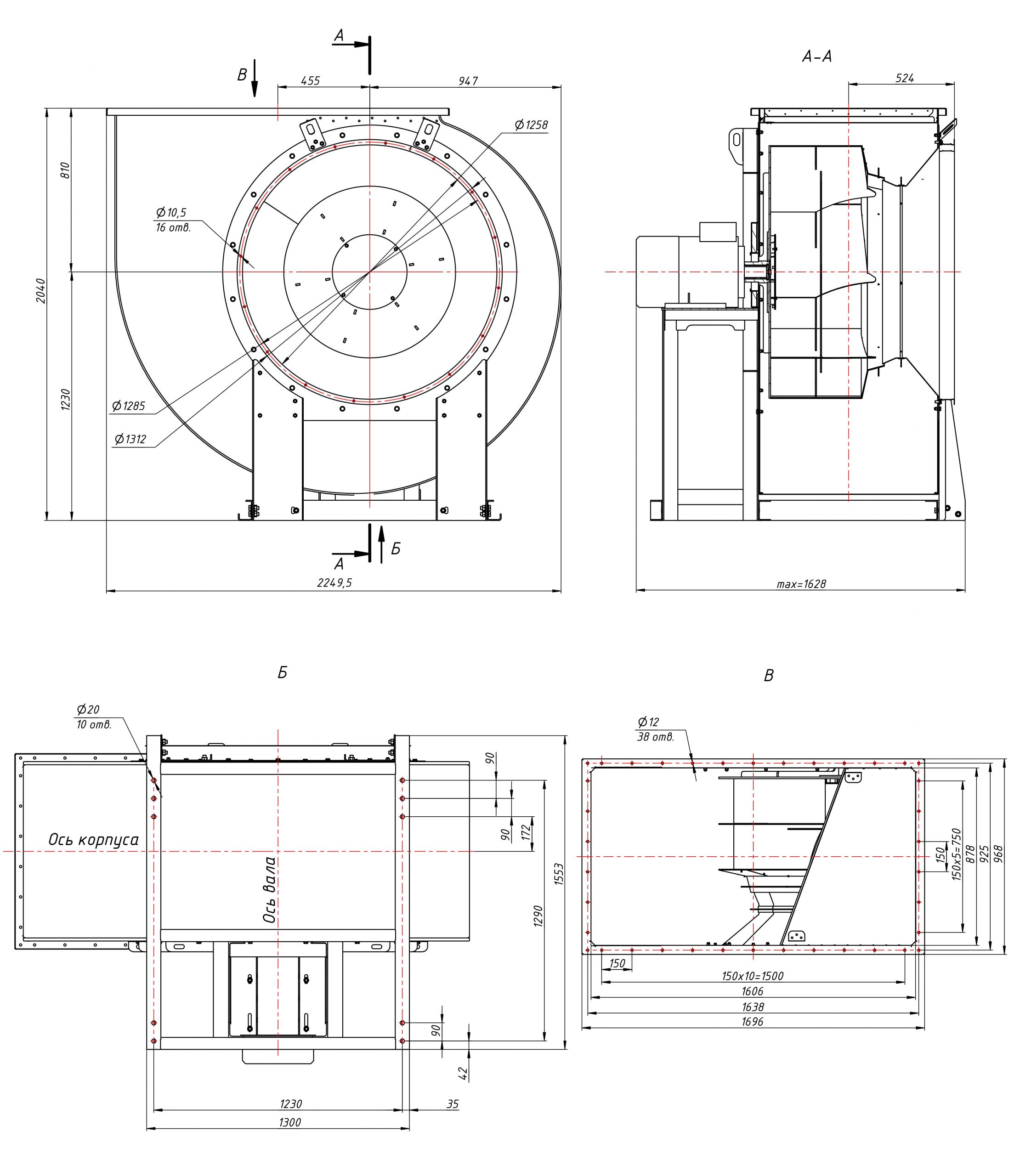

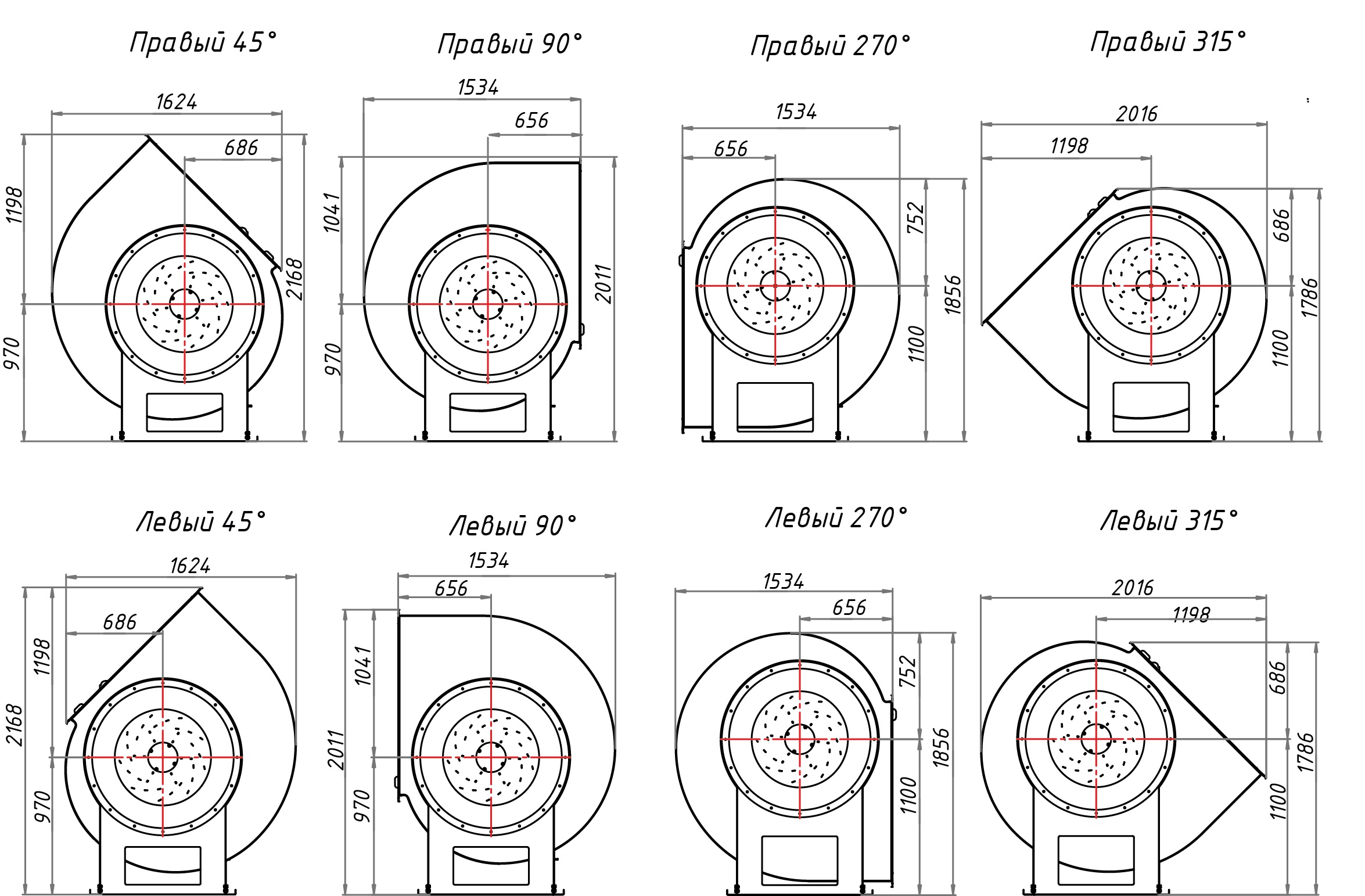

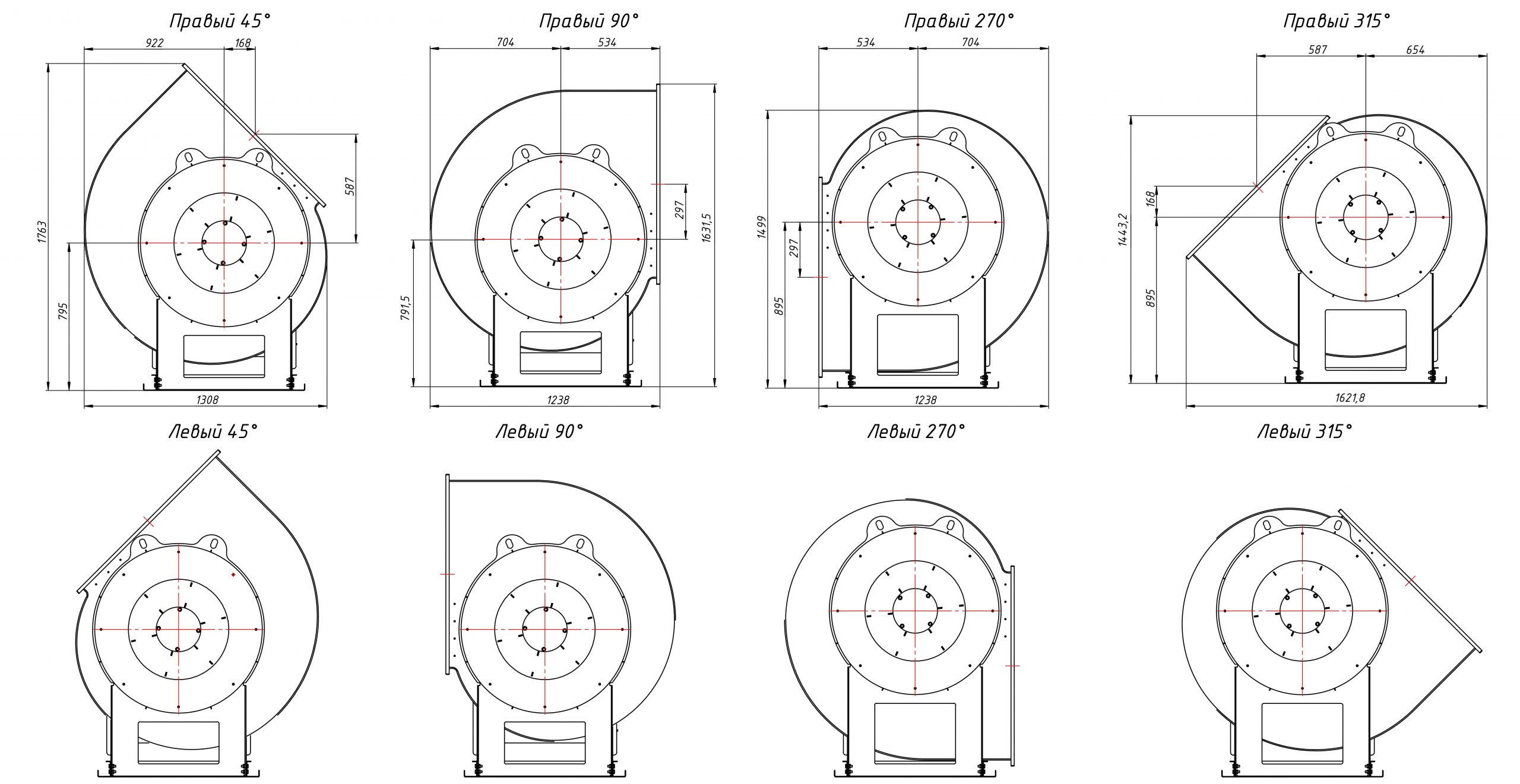

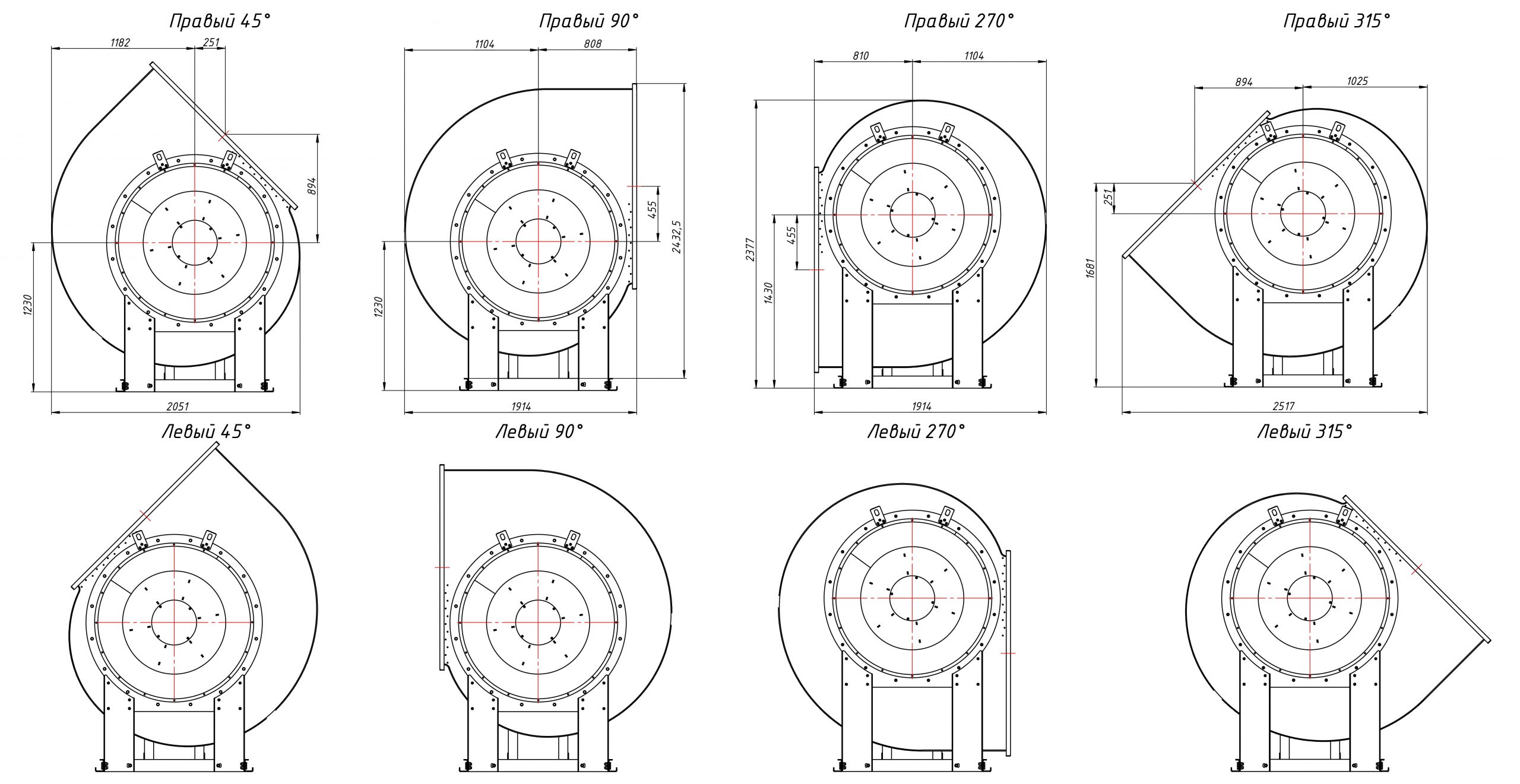

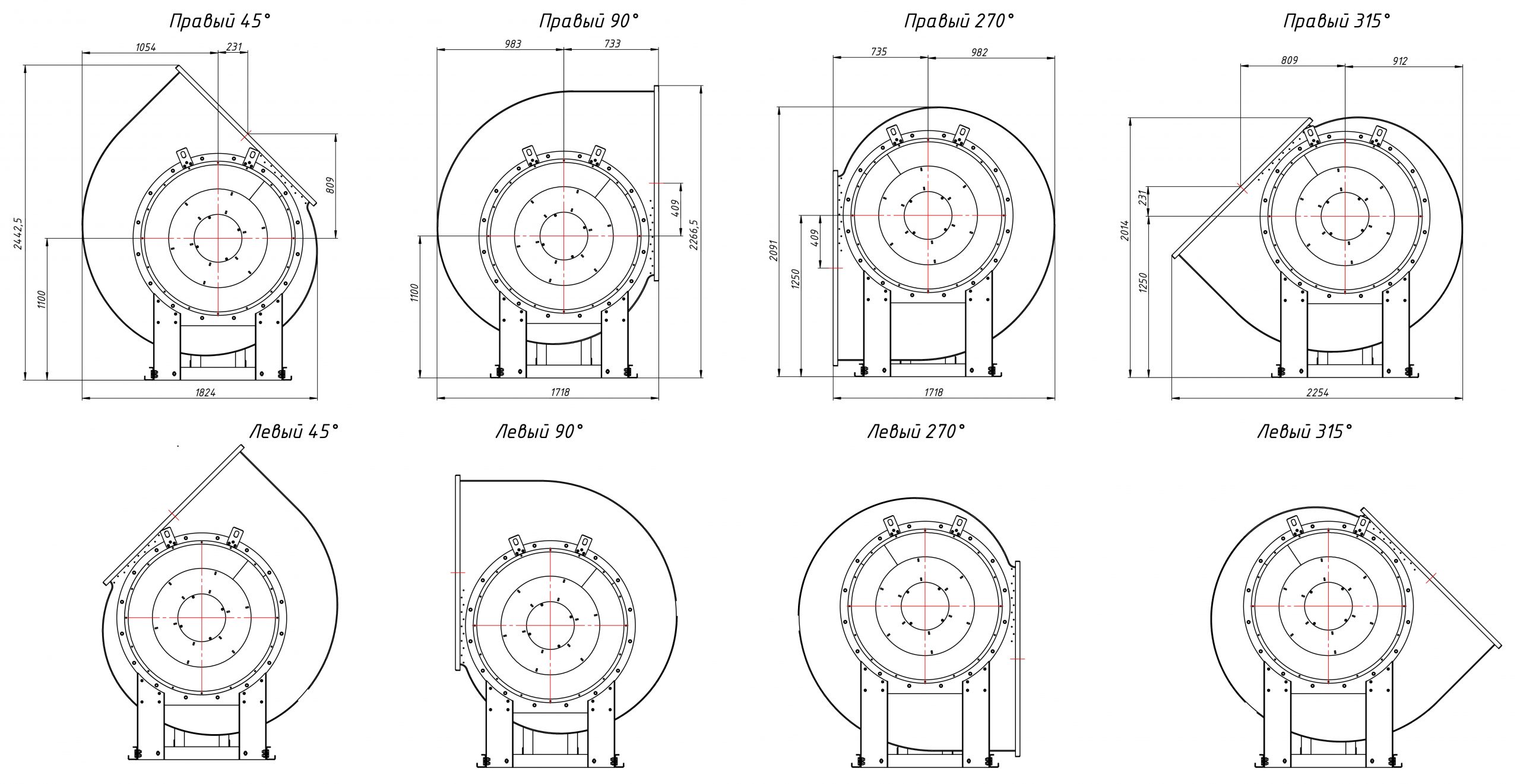

На опорной станине смонтирован коробчатый корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВРм ДУ (нержавейка или углеродистая сталь со спецпокрытием). Коробчатый корпус выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 6-тью или 9-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

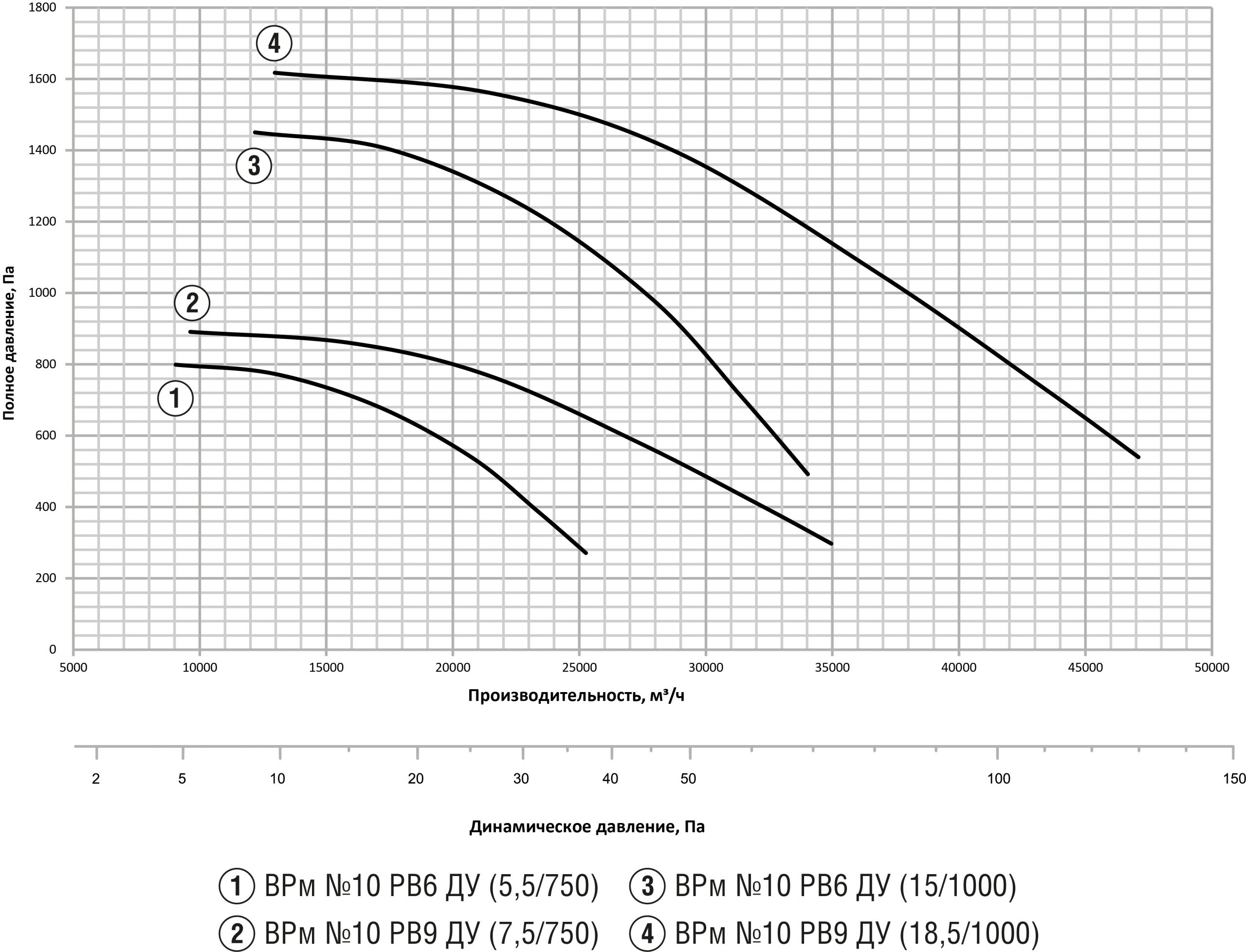

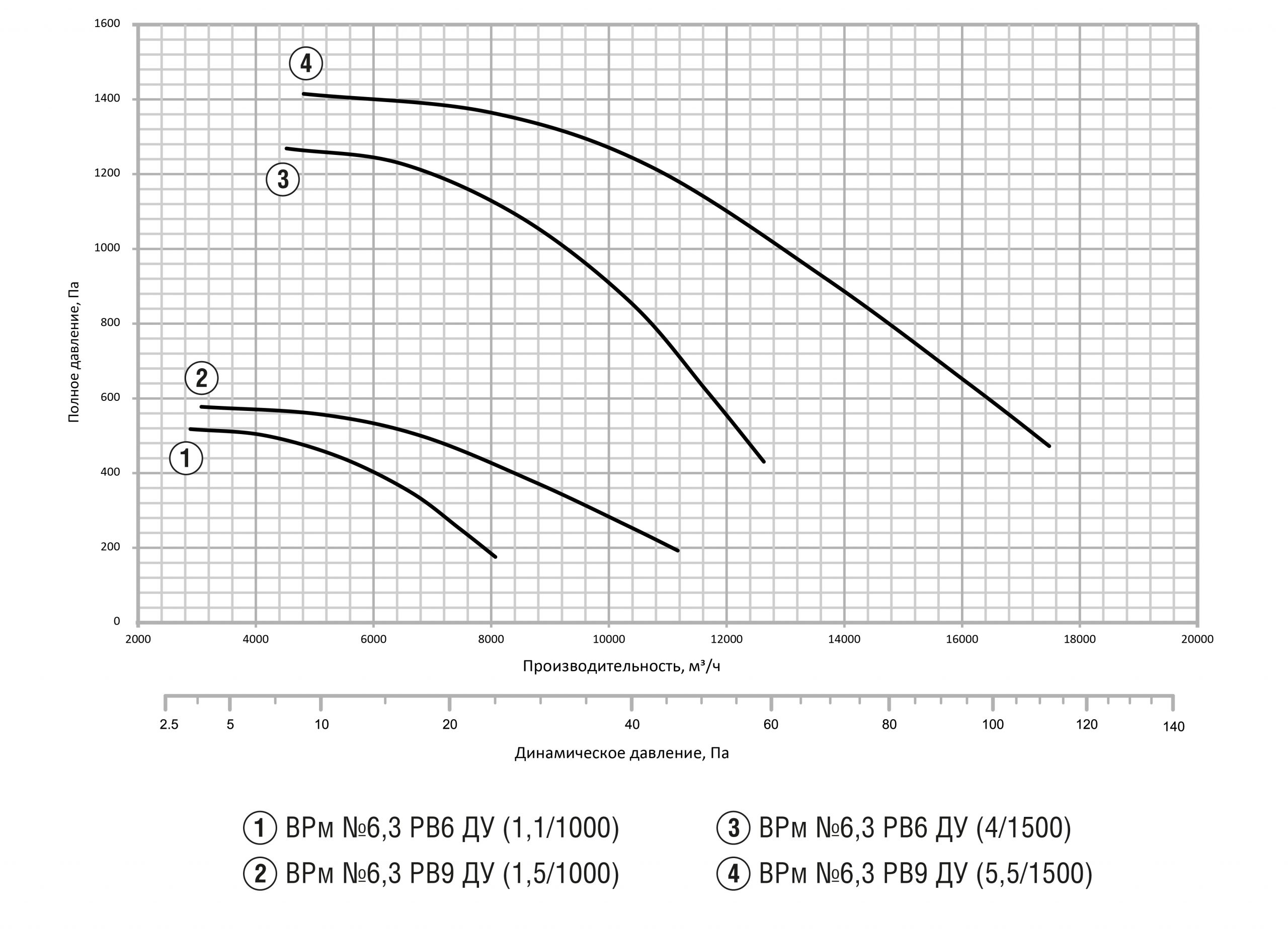

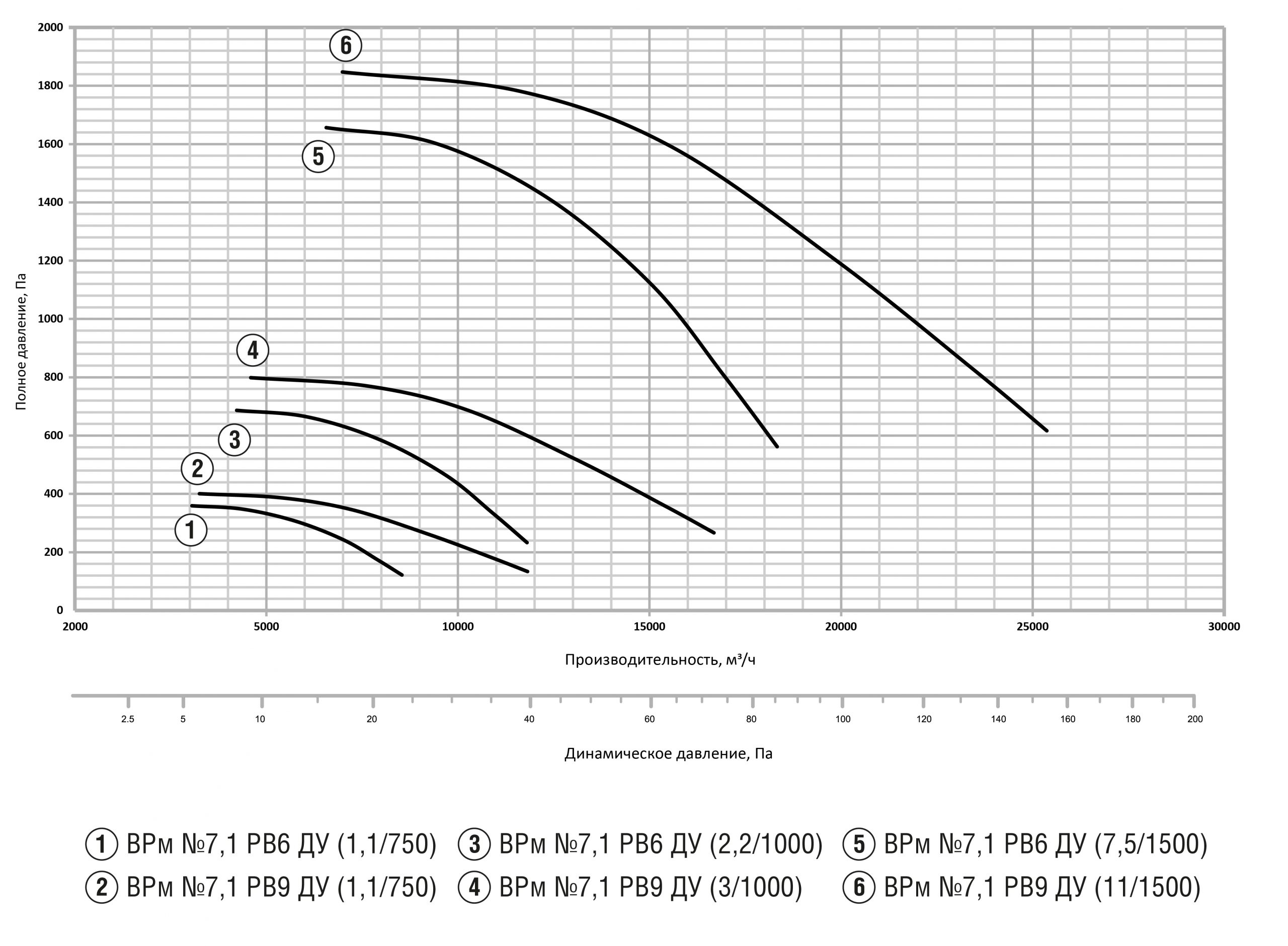

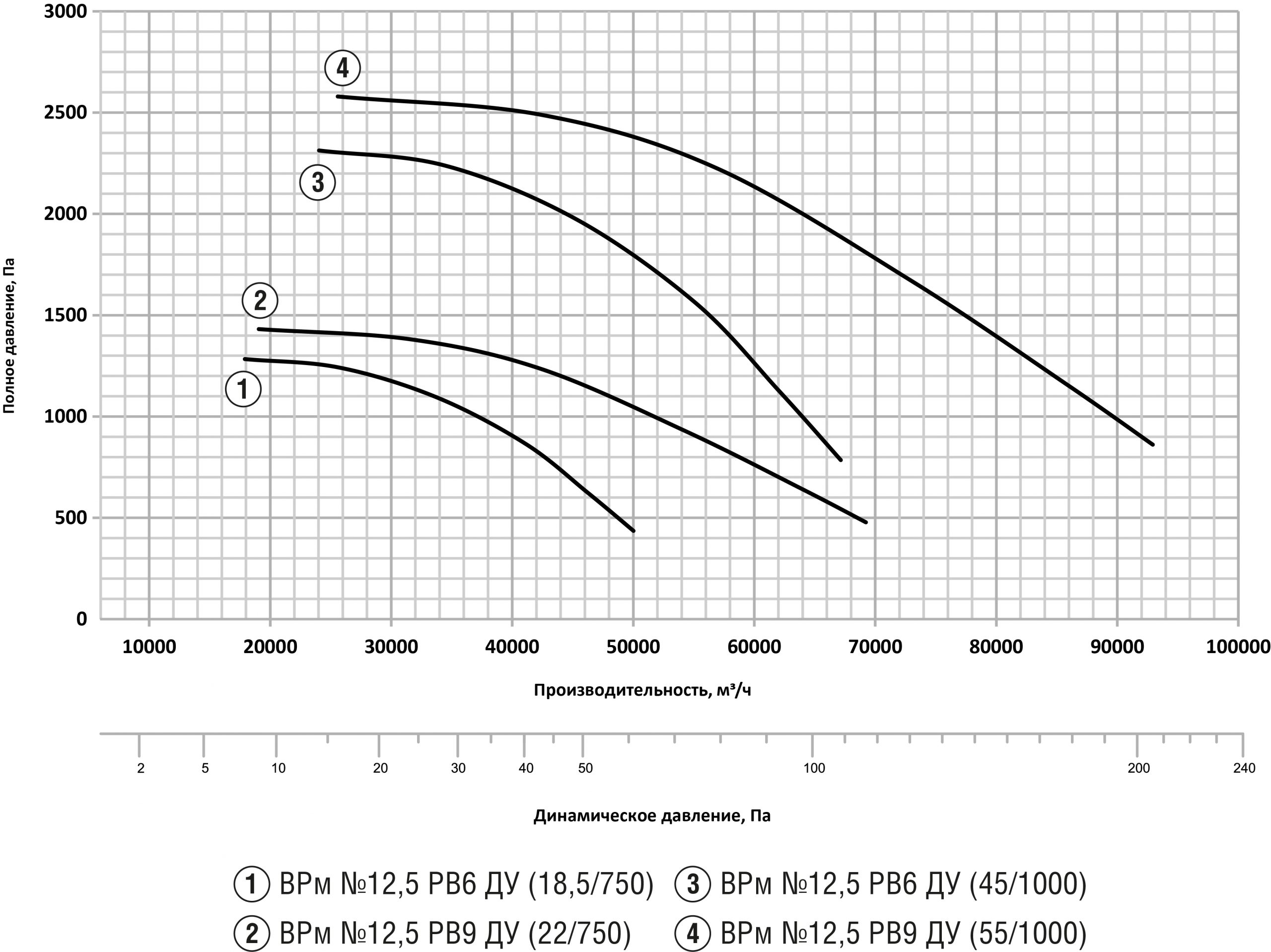

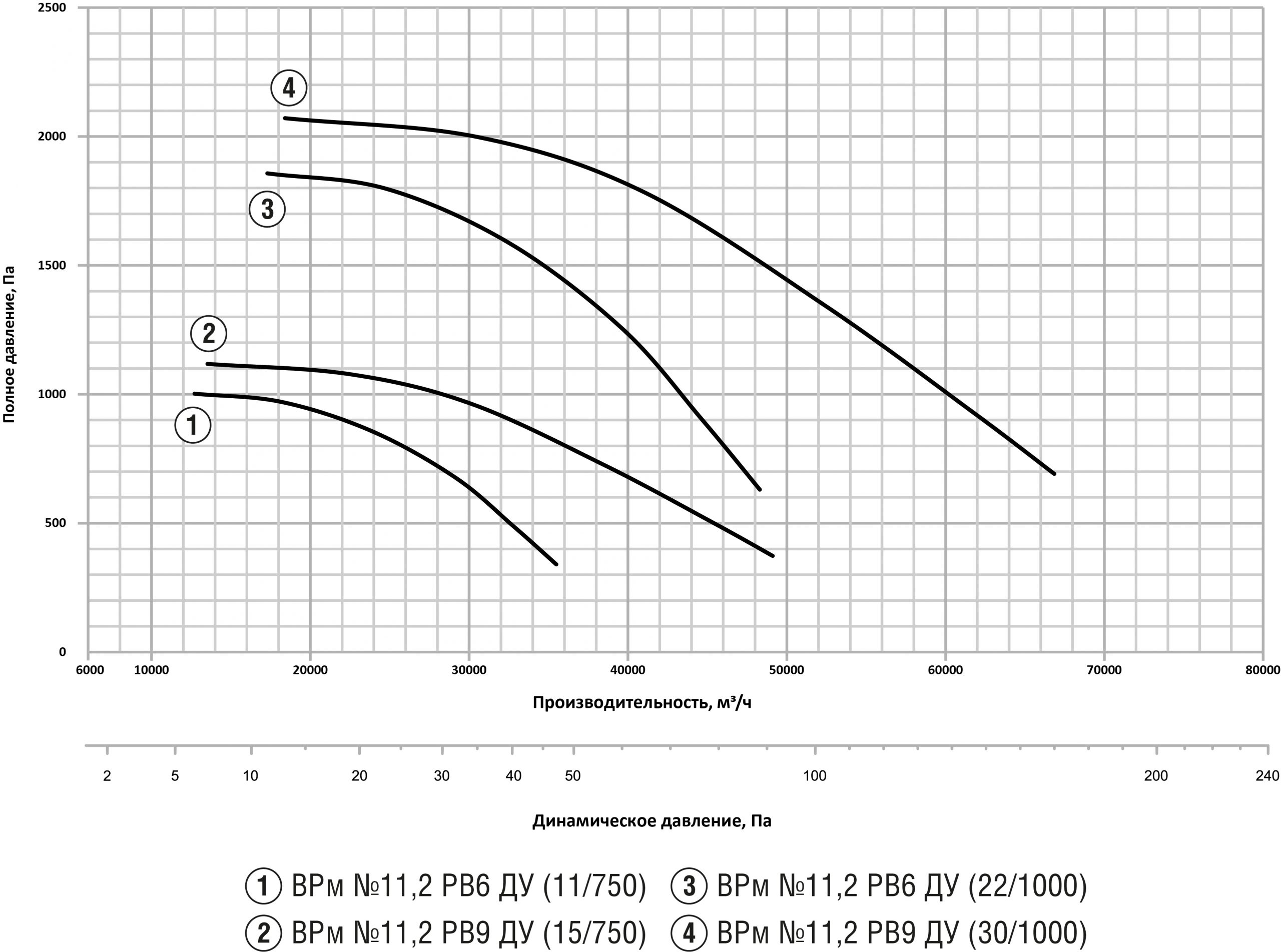

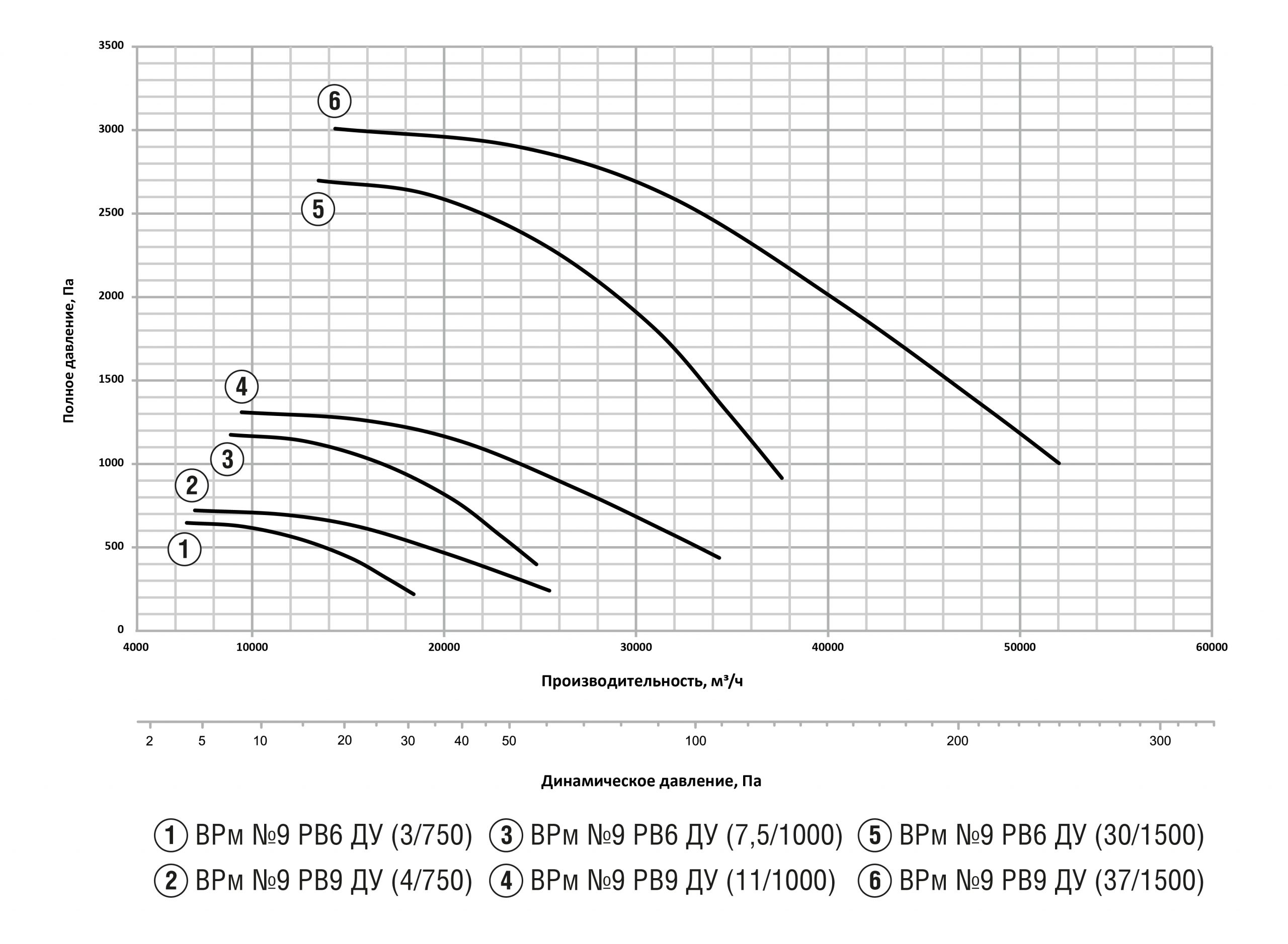

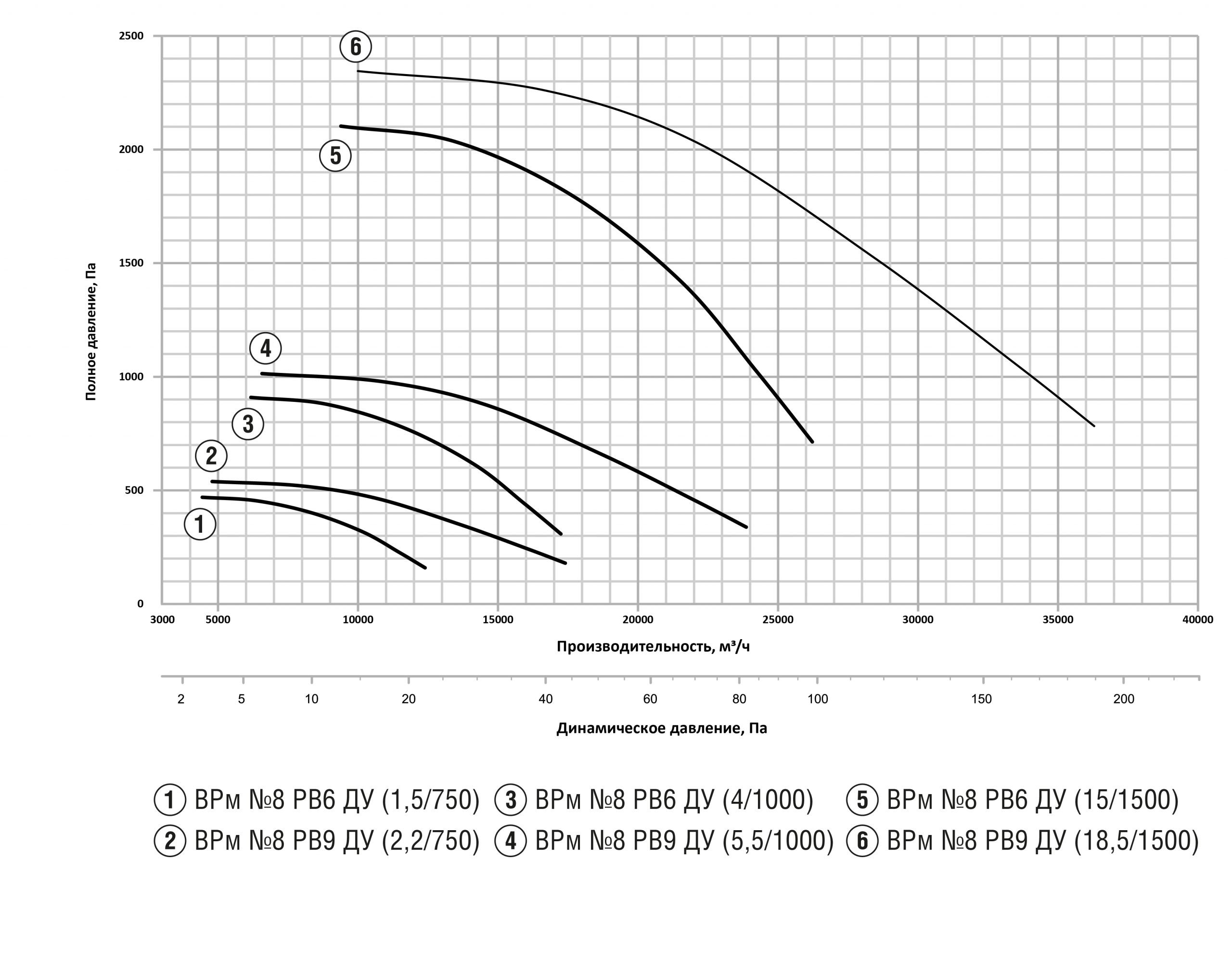

Основные выпускаемые типоразмеры

• 6,3; • 7,1; • 6,3; • 8; • 9; • 10; • 11,2; • 12,5

Эксплуатация

Радиальные вентиляторы дымоудаления ВРм ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (категория размещения 3 и 2) при температуре окружающей среды -40С…+40С в регионах с умеренным (У) и тропическим (Т) климатом.

Маркировка

Пример:

Вентилятор радиальный низкого давления ВРм; типоразмер 6,3; тип рабочего колеса РВ6; номинальная мощность двигателя Nу-4 кВт; 1500 оборотов; положение корпуса — правый ноль

ВРм-6,3-РВ6-ДУ400-4*1500-П0

Примечание:

• Дополнительная комплектация заказывается отдельной строкой.
• Специальные требования к вентилятору указываются дополнительно и должны быть согласованы с изготовителем.
